工业固废处理用塑料研磨破碎设备结构

　　在工业固废资源化处理、塑料回收再生的生产场景中，这类研磨破碎设备承担着前端物料减容、均质化预处理的核心作用，不管是注塑边角料回收、废塑料瓶再生处理，还是工业废弃橡塑制品的拆解破碎工序，都需要这类设备将大块、不规则的废弃物料加工成粒径均匀的碎料，为后续的清洗、造粒、再成型工序提供符合进料要求的原料。从现场安装的边界条件来看，设备整体采用立式集成布局，进料口设置在设备顶部，适配常规车间3.5米以上的净空安装要求，底部出料口距离地面预留了0.8米的接料空间，可以直接对接皮带输送机或者集料桶，不需要额外搭建过高的操作平台，减少现场安装的土建改造成本。设备的破碎腔采用阶梯式衬板结构，

　　设计时特意将动刀组的回转轨迹和定刀的间隙控制在3-8mm的可调范围，针对不同硬度的塑料物料，比如PP、PE类软质塑料和ABS、PC类硬质工程塑料，可以通过调整定刀的安装位置改变破碎间隙，避免出现软料缠刀、硬料卡机的常见故障。动刀组采用分体式刀片安装结构，每片动刀都通过沉头螺栓固定在刀架的定位槽内，刀片磨损后不需要整体拆卸刀轴，只需要松开对应位置的紧固螺栓就能单独更换刀片，大幅降低设备日常维护的停机时间。设备的腔体外侧设计了加强筋结构，在处理大块硬质物料时，腔体不会因为长期受冲击出现变形开裂的问题，进料口位置设置了防飞溅挡帘，破碎过程中高速弹出的碎料会被挡帘阻挡，不会飞出进料口伤及操作工人，符合车间安全生产的防护要求。

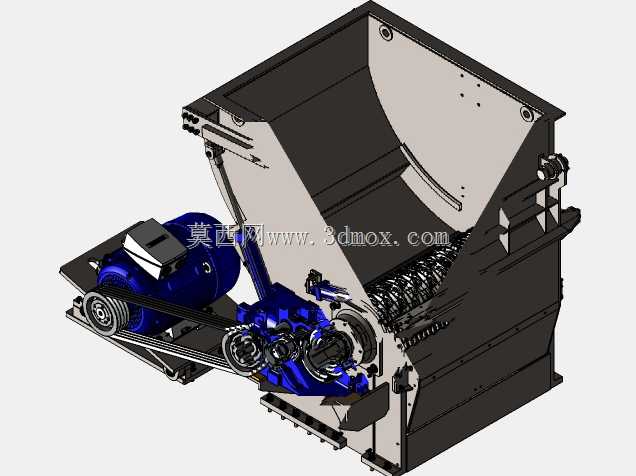

　　传动部分采用皮带轮减速搭配重载轴承座的结构，设计时核算了刀轴启动时的最大扭矩，选用的皮带型号可以承受1.5倍的额定载荷，避免设备带料启动时出现皮带打滑、烧损的问题，轴承座采用双重密封结构，破碎过程中产生的细小塑料粉尘不会进入轴承内部，延长轴承的润滑维护周期。从设备的功能逻辑来看，这类研磨破碎设备和普通粗碎机的区别在于，它可以在粗碎之后直接完成细磨工序，不需要在生产线中额外配置二级细碎设备，处理后的物料粒径可以控制在10目到30目之间，能够直接满足大部分塑料再生造粒的进料粒径要求，缩短整条回收生产线的设备排布长度，适合中小型回收加工企业的车间布局。设计过程中特意将设备的检修门设置在腔体正面，检修门采用快拆式锁紧结构，

　　日常清理腔体内部的残留物料、检查刀片磨损情况时，不需要借助大型吊装工具，两名现场维护人员就可以快速打开检修门完成操作。设备的底座采用整体式焊接结构，安装时只需要将底座固定在硬化的混凝土地面上，通过地脚螺栓调平就可以投入使用，不需要额外做减震基础，设备运行时的振动幅度控制在0.2mm以内，不会对周边的其他精密加工设备造成振动干扰。在物料适配性上，除了常规的热塑性塑料，调整刀片的材质和转速参数后，这类设备也可以用于处理橡胶边角料、木质包装废料、小型电子废弃物外壳等脆性或韧性物料，设备的转速设置在每分钟300转到500转的区间，既保证足够的切削冲击力，又不会因为转速过高导致物料摩擦升温出现熔融粘刀的问题。腔体内部的出料筛网采用可更换结构，根据后续工序对物料粒径的要求，可以更换不同孔径的筛网，筛网的安装采用嵌入式压条固定，更换筛网的时间可以控制在15分钟以内，适配多品类物料的灵活加工需求。从三维建模的结构细节来看，所有的连接螺栓都预留了足够的扳手操作空间，不会出现装配时工具无法到达紧固位置的干涉问题，刀轴的同轴度公差按照IT7级精度设计，高速回转时不会出现异常抖动，设备的所有外露棱角都做了R3以上的圆角处理，避免安装和维护过程中出现割伤的安全隐患。
