起重机提升绞车用多片式液压制动结构

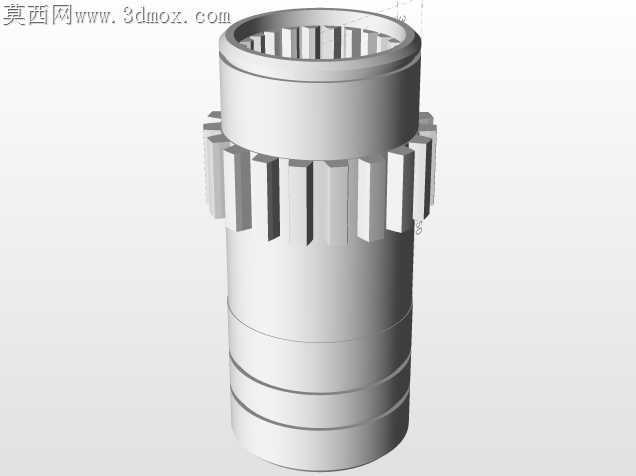

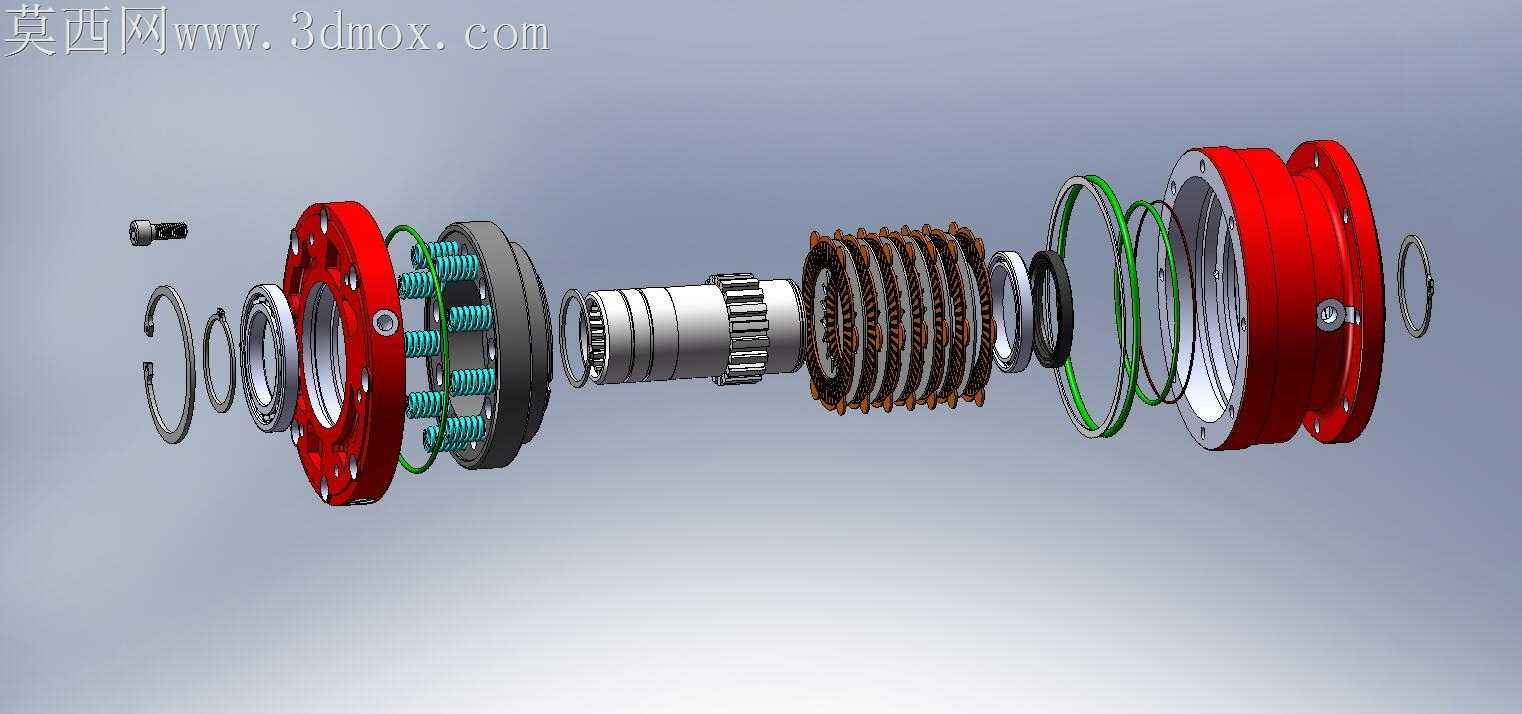

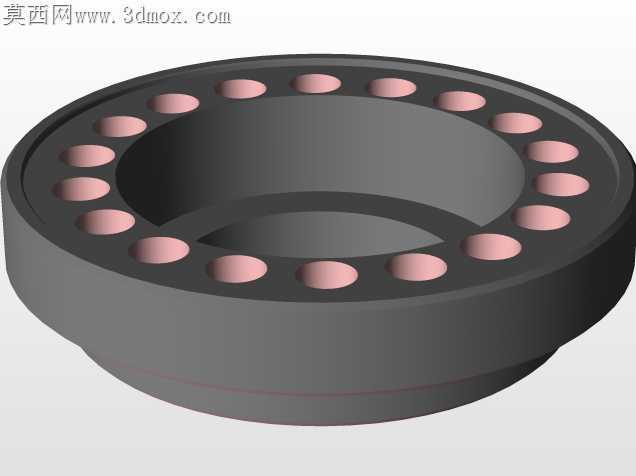

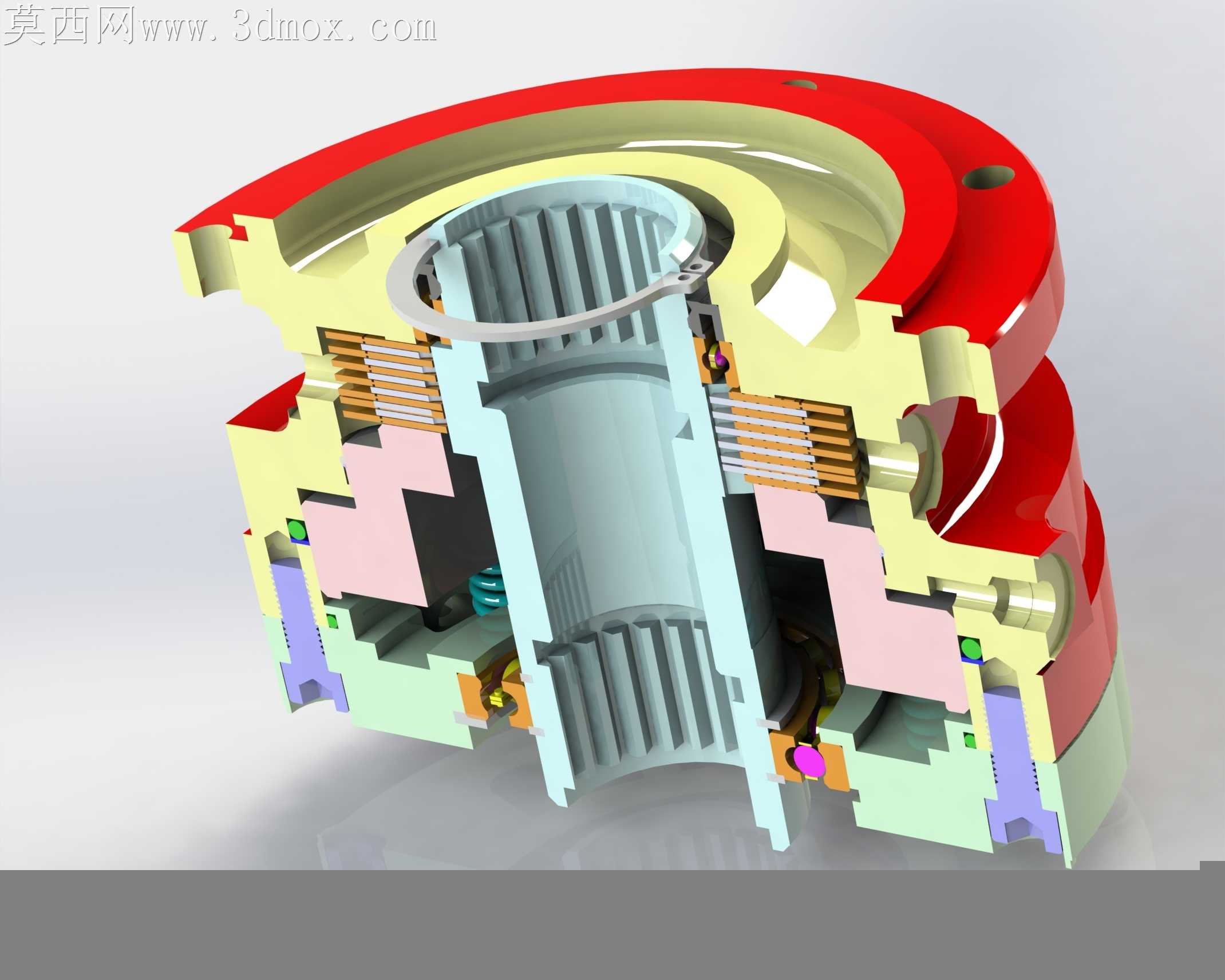

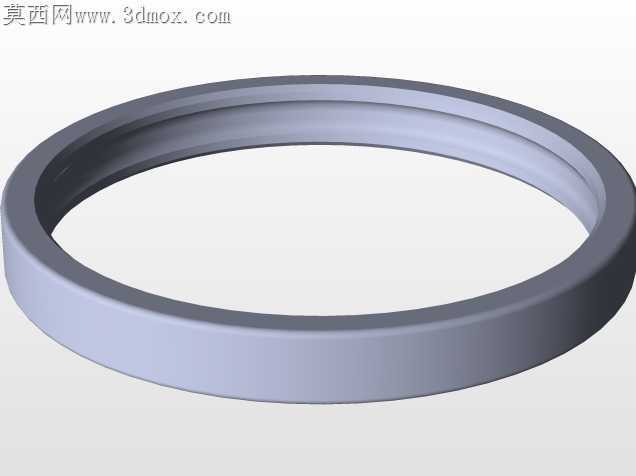

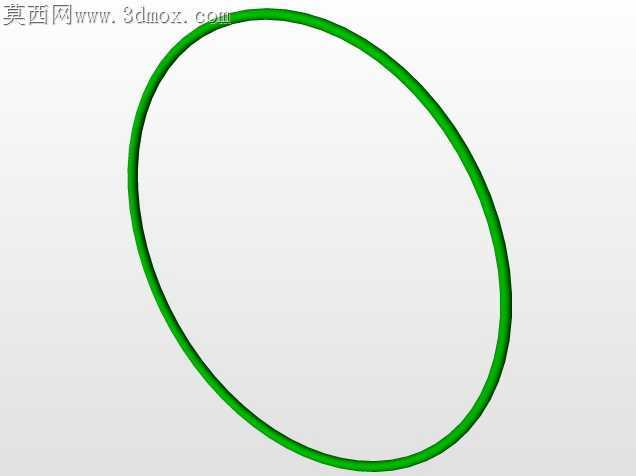

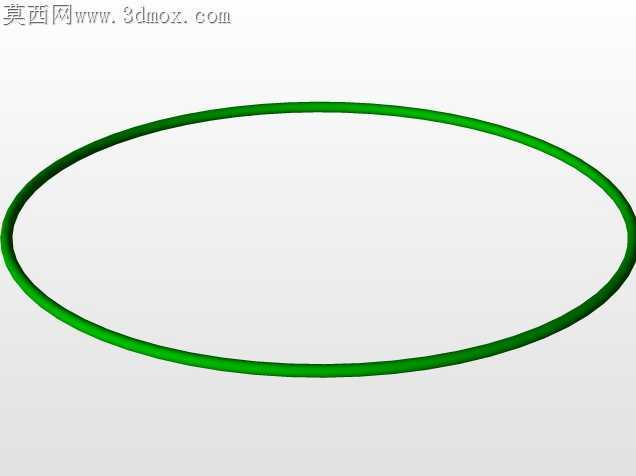

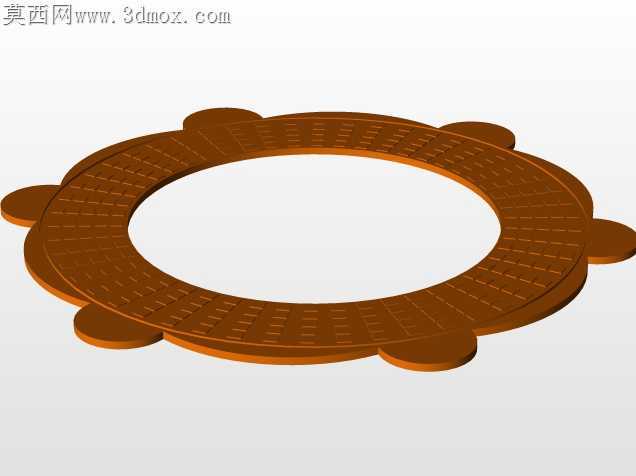

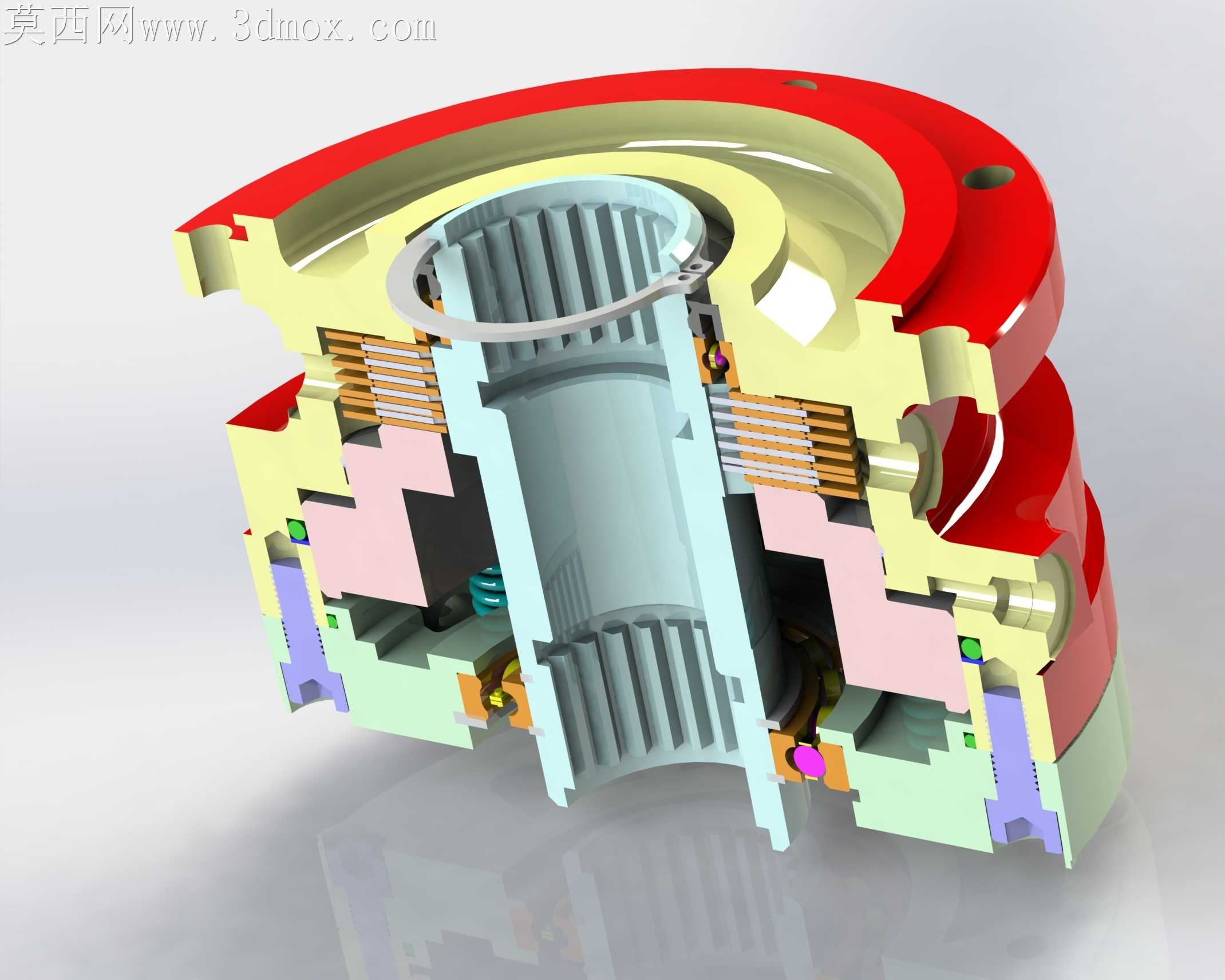

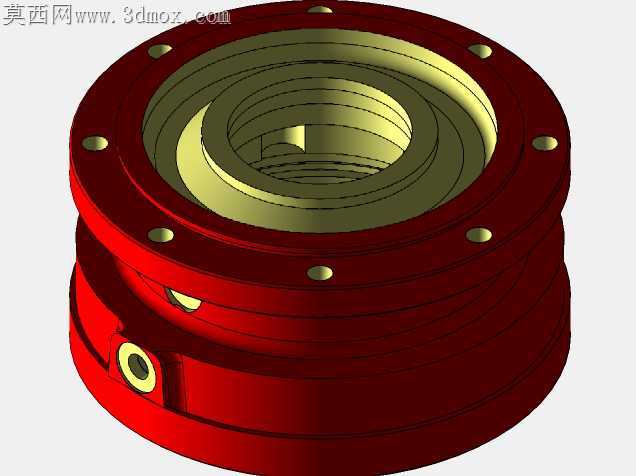

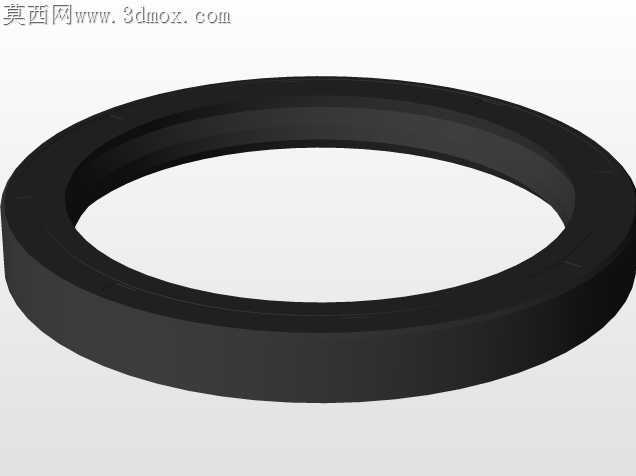

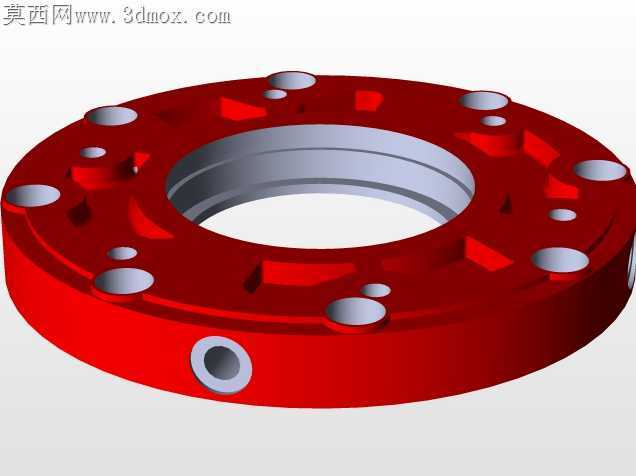

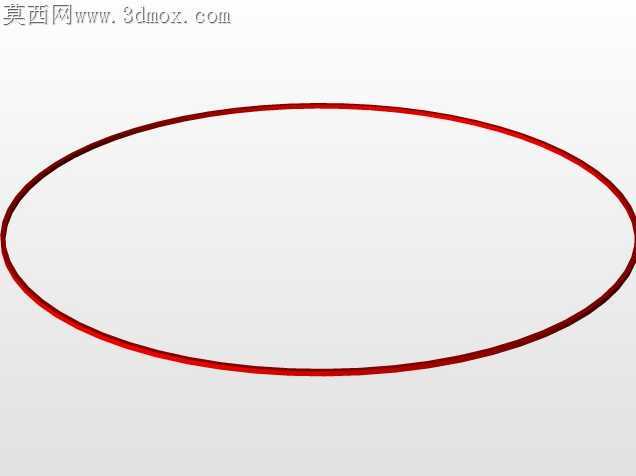

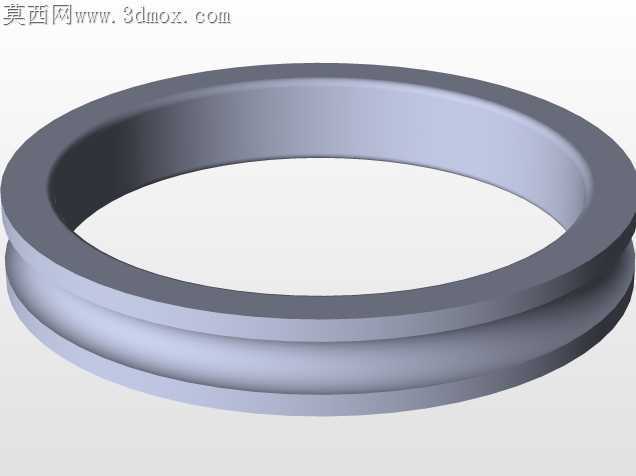

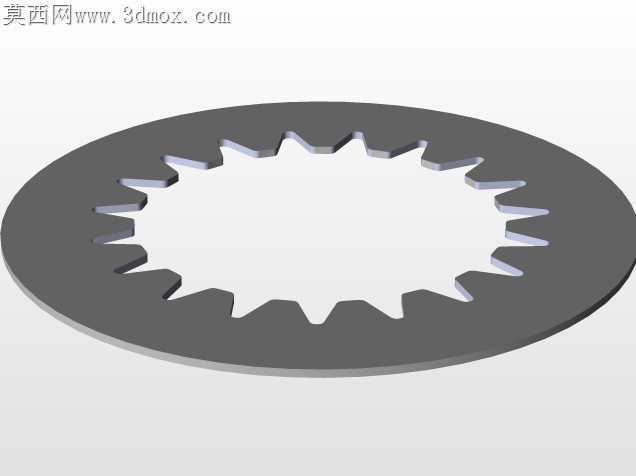

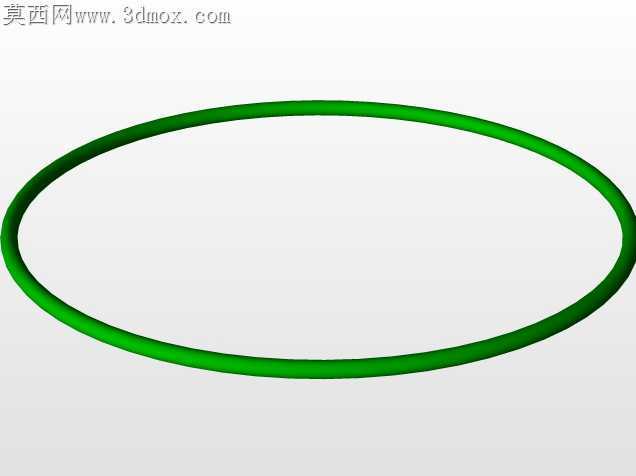

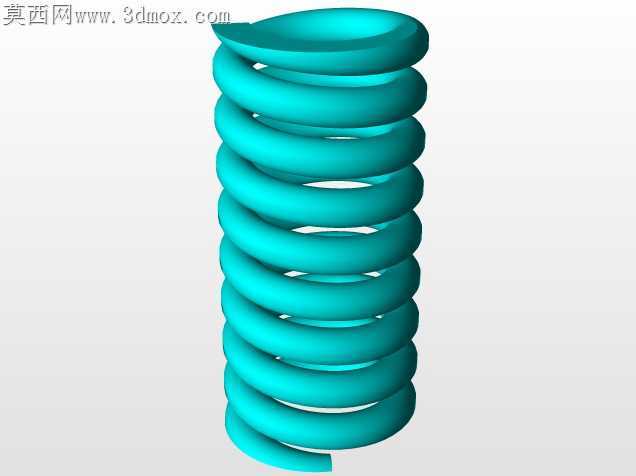

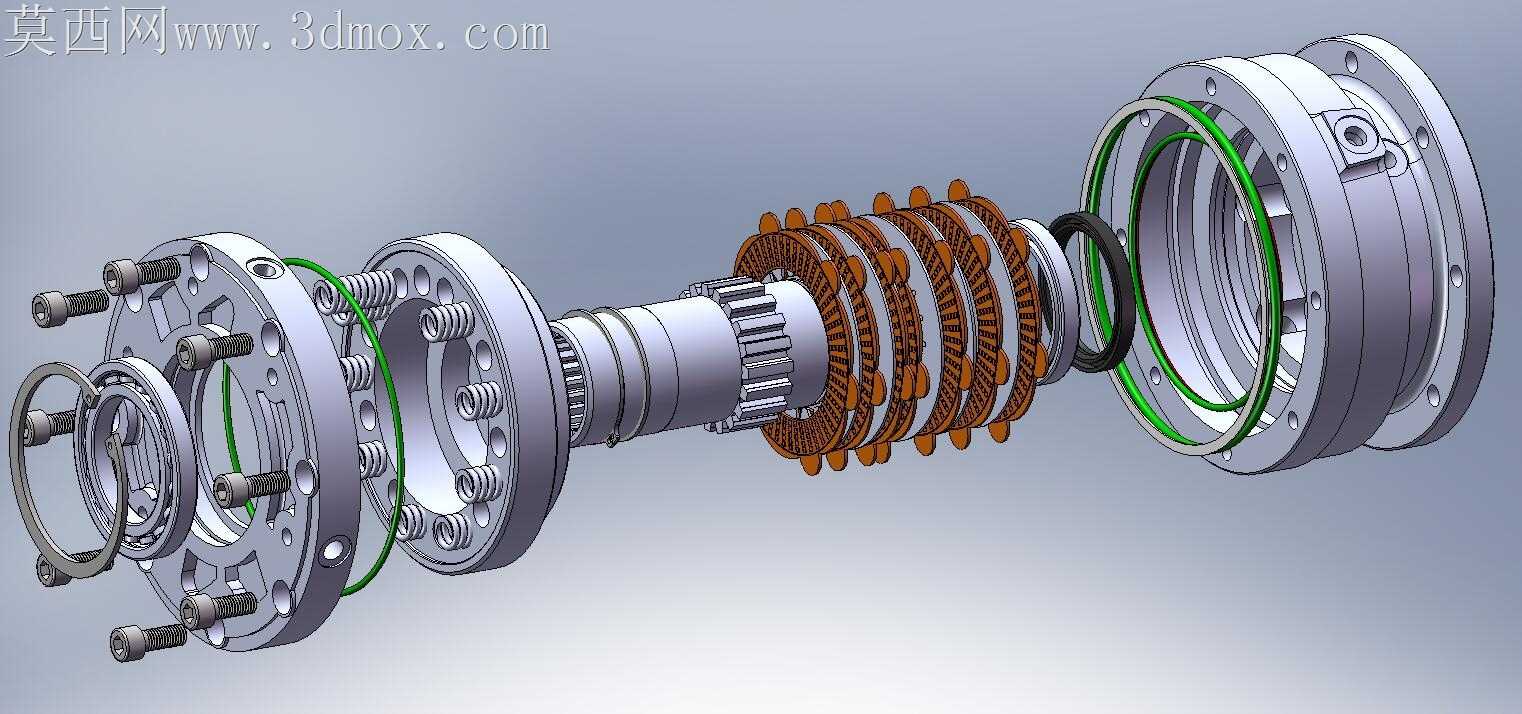

该液压制动结构主要配套应用于起重作业场景中的提升绞车设备，是起重机械起升机构核心的安全制动部件，承担着起升载荷悬停制动、作业过程减速制动、紧急工况安全锁止的核心功能，可在液压系统驱动下实现稳定可靠的制动动作，避免起重作业过程中出现载荷溜坠、失速下滑等安全风险，保障起重提升作业的操作安全性与运行稳定性。该制动结构采用多片式湿式制动设计思路，整体为同轴环形嵌套布局，核心组件包含外侧承压壳体、内置多组交替叠合的静摩擦片与动摩擦片、轴向施压活塞组、复位弹性元件、内部油道结构、中心传动花键套以及周向定位连接结构。动摩擦片通过内花键与绞车的传动卷筒轴同步连接，可随传动轴同步转动，静摩擦片通过外齿结构与制动器壳体的内齿槽周向定位，仅可沿轴向做小范围滑移，无法随轴转动。当液压系统通入压力油时，压力油通过壳体内部预设的油道进入活塞腔，推动环形活塞沿轴向移动，将叠合布置的动静摩擦片组逐步压紧，通过摩擦片接触面间的摩擦力矩锁止传动轴的转动，实现制动动作；当液压系统泄压时，布置在活塞另一侧的复位弹簧会推动活塞回位，解除对摩擦片组的压紧力，动静摩擦片之间恢复间隙，传动轴即可恢复正常转动。从结构布局来看，该制动器采用径向紧凑设计，整体为圆盘形环形结构，中心通孔适配绞车传动轴的安装尺寸，外圆分布的安装孔可直接通过螺栓与绞车的机架端盖定位连接，轴向安装厚度可适配常规中小吨位起重绞车的端部安装空间，无需对原有绞车结构做大幅改动即可完成配套安装。内部摩擦片组采用多片叠合的设计，可在有限的径向尺寸下通过增加摩擦接触面积获得足够的制动力矩，满足额定起重载荷下的制动需求，同时湿式工作的结构可让摩擦片在液压油环境下工作，有效降低制动过程中的磨损与发热，延长组件的使用寿命，减少日常维护频次。周向均匀布置的活塞与弹簧结构可保证摩擦片组受压均匀，避免偏磨导致的制动力矩衰减，内部集成的油道设计无需外接复杂管路，简化了整体安装流程，壳体上的密封结构可有效防止液压油泄漏，保障制动压力的稳定输出，适配起重作业户外、重载、频繁启停的复杂工况需求。
