雅马哈RX国王摩托鼓式制动结构

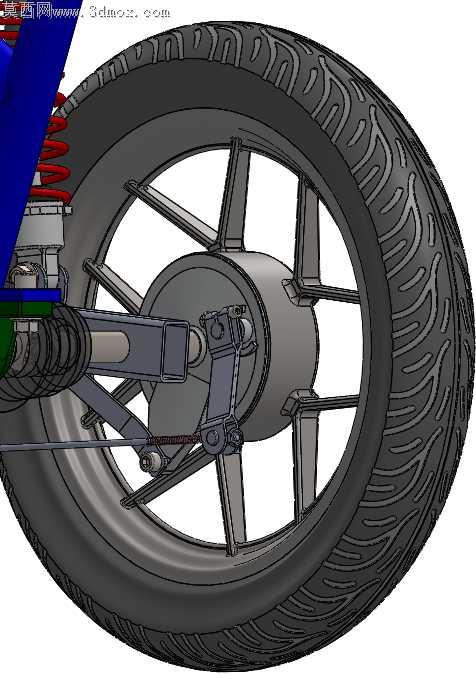

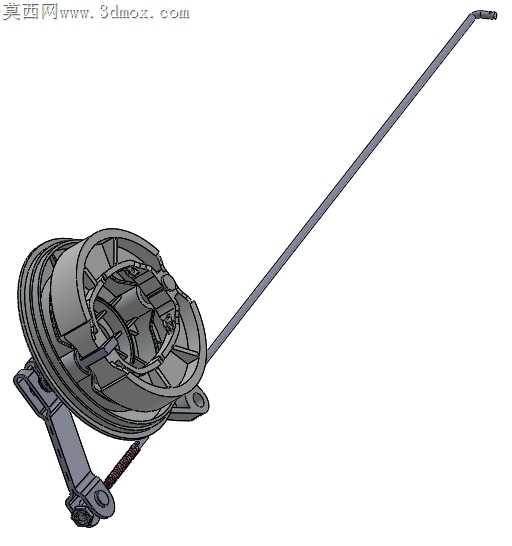

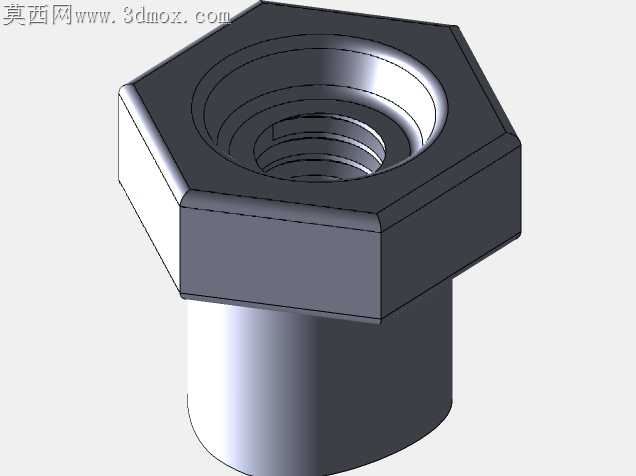

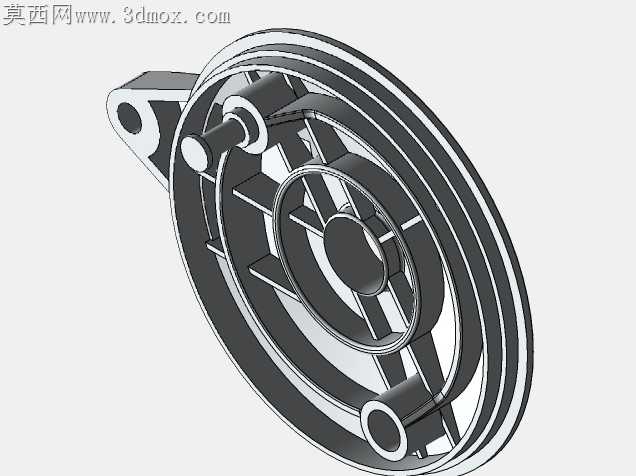

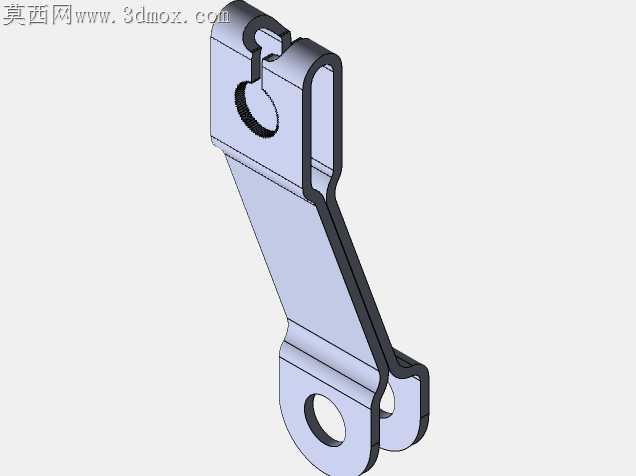

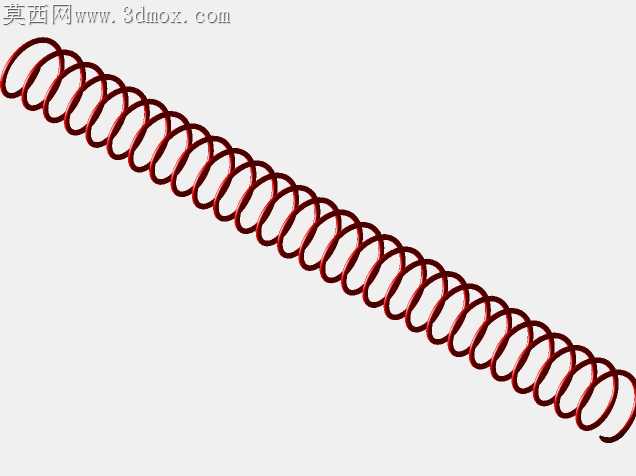

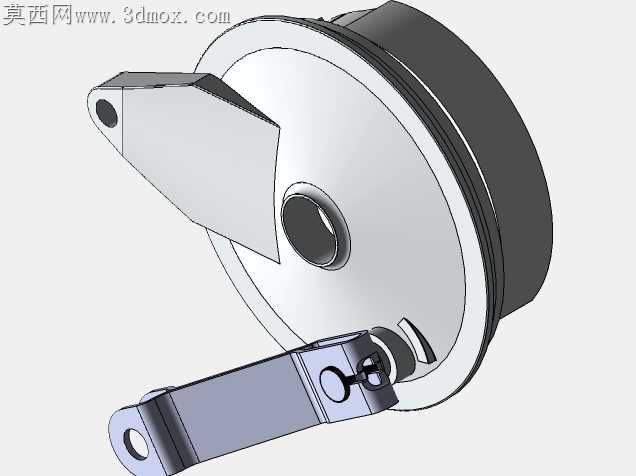

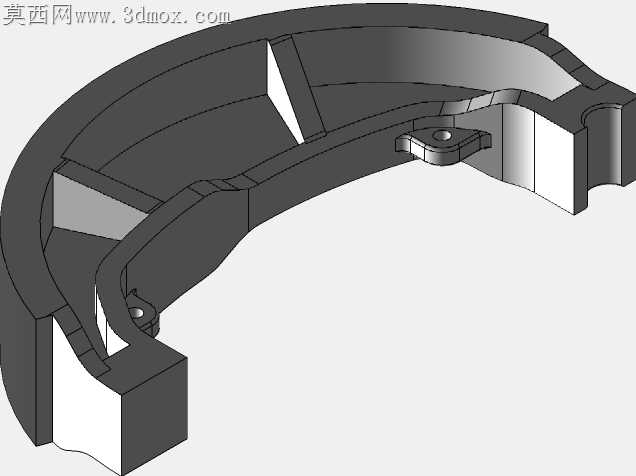

摩托后轮鼓刹长期在泥水、重载交变工况下服役，最容易出现的失效点并非制动蹄片磨损，而是摇臂转轴处的卡滞与制动鼓圆度超差带来的制动力跑偏。这套鼓刹结构在转轴配合段预留了0.02mm的间隙储油槽，没有采用常见的贯通式光轴设计，而是在摇臂与壳体接触的端面加了一圈凸起的挡泥环，能阻挡路面甩起的泥沙直接侵入摩擦副，减少日常维护的拆洗频次。制动蹄块的回位弹簧挂点没有做在蹄块的最外端，而是向内偏移了8mm，这个位置的偏移能让弹簧拉力的力臂更贴合蹄块张开的运动轨迹，不会出现弹簧拉伸量过大导致的早期疲劳断裂，也能避免制动松开后蹄块拖磨制动鼓内壁的问题。长摇臂的杆身做了变截面处理，靠近转轴端的截面厚度比手持端厚3mm，既保证了制动力传递时的刚性，不会因为捏合刹车时杆身形变导致制动力虚位，也不会因为整段等厚设计带来不必要的重量增加。制动鼓的内壁没有做光滑的镜面处理，而是预留了细微的网状刀纹，新蹄片磨合时能更快形成均匀的摩擦接触面，不会出现局部接触导致的制动抖动。凸轮轴的型线采用了渐开线轮廓，而非简单的偏心圆结构，捏合刹车时蹄块的张开量随摇臂转角线性变化，不会出现前段空程大、后段制动力突然陡增的闯动问题，日常骑行时的制动力度更易掌控。壳体上的安装支脚做了加厚的翻边处理，与后轮轴的配合孔周边加了放射状的加强筋，承受紧急制动时的冲击载荷不会出现支脚开裂的问题。这套结构没有追求过多的轻量化镂空，所有的减重槽都开在非受力的壳体外侧面，受力路径上的材料完全保留，兼顾了日常通勤的耐用性与制动手感的平顺性，哪怕是长期在非铺装路面行驶，也能保持稳定的制动性能，不会因为细小的泥沙侵入就出现刹车卡滞、回位不良的故障。
