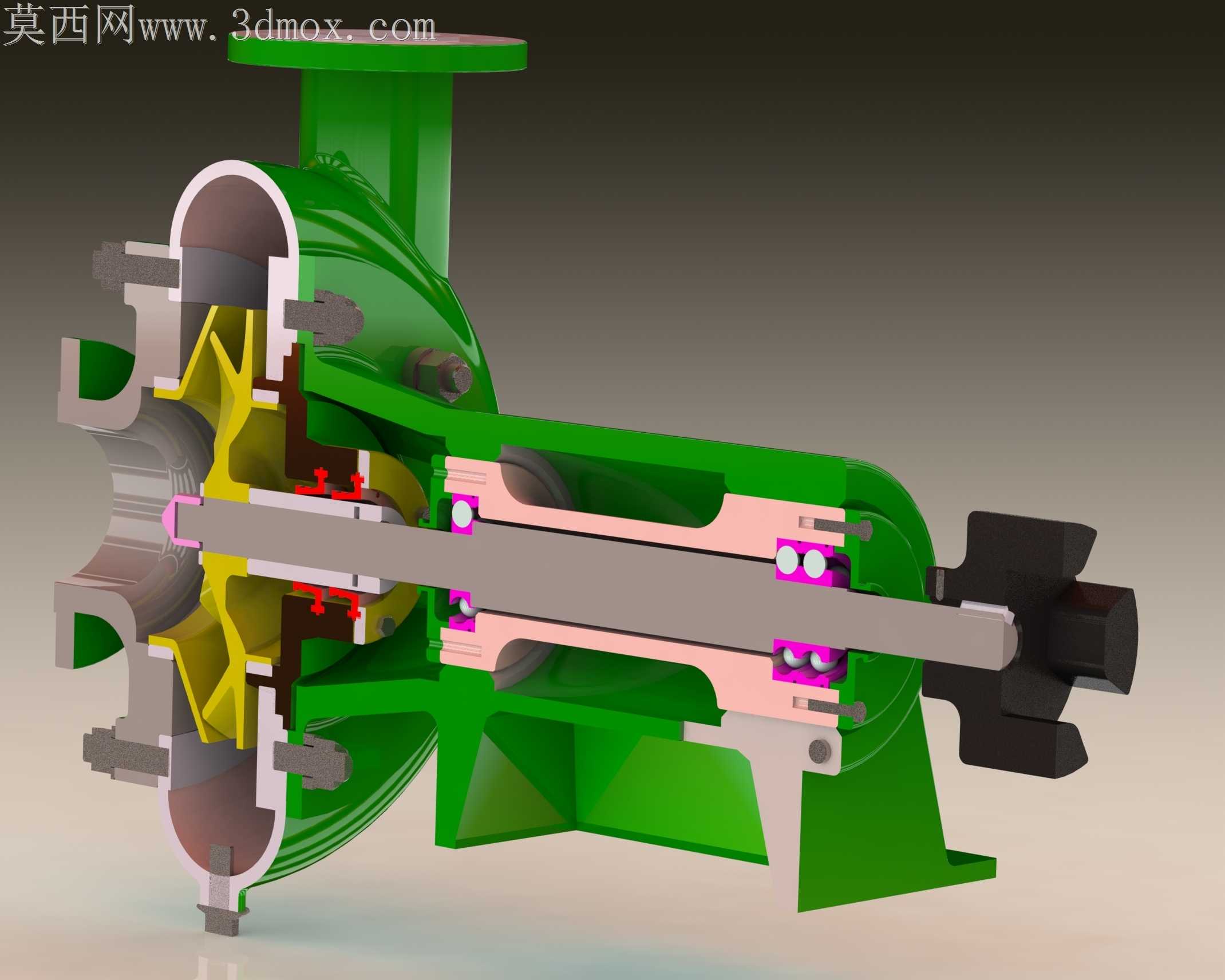

疏浚离心泵压盖侧半剖内部结构展示

疏浚作业现场的离心泵长期输送含沙砾、纤维杂质的高磨损浆体，压盖区域的密封失效、轴系偏磨是占比最高的故障点，以往平面图纸很难直观呈现压盖与周边组件的配合间隙、密封件压缩量、轴承定位台阶的位置关系，半剖结构的三维呈现能直接把这些容易被二维图忽略的细节暴露出来。压盖与泵壳的止口配合面没有做整圈等宽设计，靠近泵腔底部的止口宽度比顶部窄2毫米，这个细节是为了适配现场检修时的拆装角度——疏浚泵多安装在船舱或岸边狭窄机位，检修时无法整圈均匀撬动压盖，窄边位置预留的撬口间隙能避免拆装时磕伤密封面，以往很多同类型泵的压盖止口做等宽设计，现场检修经常因为撬点受力不均导致止口变形，后续运行出现渗漏。轴封位置的填料压盖没有采用常见的整体平压结构，压盖内侧做了两道环形储脂槽，槽边的倒角特意做成15度斜角而非直角，直角边在压紧填料时容易切割填料纤维导致密封提前失效，斜角能顺着填料压入的方向把填料均匀挤向轴面，储脂槽里留存的润滑脂能减少轴套与填料的干摩擦，针对疏浚浆体含沙的工况，储脂槽还能截留少量渗入密封间隙的沙粒，避免沙粒直接磨伤轴套表面。轴承腔侧的压盖端面做了0.02毫米的内凹公差，这个公差带是为了匹配角接触轴承的预紧量，压盖锁紧时不会因为端面平行度误差导致轴承外圈受力偏斜，很多新手设计时容易把压盖端面做成全平面，加工时哪怕只有0.01毫米的平面度误差，锁紧后轴承就会出现卡滞，运行时温升过快提前报废。叶轮侧的泵壳流道与压盖临近的过渡区做了圆弧顺滑处理，没有直角台阶，浆体流经这个位置时不会形成涡流区，减少沙粒在压盖根部的沉积磨损，以往直角过渡的结构运行三个月就会在压盖根部磨出凹坑，圆弧过渡后磨损速率能降低六成以上。支脚位置的加强筋没有对称布置，靠近联轴器侧的筋板厚度比另一侧厚3毫米，因为泵运行时轴系的振动会通过轴承传递到压盖再传导到泵壳支脚，联轴器侧的振动幅值更大，加厚的筋板能提升局部刚度，减少压盖与泵壳连接螺栓的疲劳松动。
