400Kg额定载荷眼型带舌片起重吊钩

　　这款额定承载400公斤的眼型起重吊钩，是轻小型起重作业场景里的核心受力连接件，日常在车间物料周转、小型设备检修吊装、仓储轻型货物吊运、家装建材高空转运等场景中使用频率极高，适配手动葫芦、小型电动卷扬、织带吊索、钢丝绳吊具等多种轻量起重配套部件，是小吨位吊装作业里兼顾安全性与操作便捷性的常用配件。从结构设计逻辑来看，吊钩顶端采用封闭环形眼孔结构，孔内壁做了圆弧过渡处理，没有尖锐棱角，在与卸扣、吊环、索具端环连接时，能避免应力集中割伤配套索具，同时保证连接副的转动自由度，吊装过程中吊物姿态调整时不会出现卡滞别劲的情况，减少附加弯矩对吊钩本体的损伤。

　　吊钩的钩身采用大曲率渐变截面设计，从钩尖位置到钩颈与眼孔衔接的位置，截面厚度逐步增加，完全匹配吊装作业时的应力分布规律——钩身弯曲段内侧受拉应力最大，对应位置的截面厚度最大，往钩尖方向受力逐步降低，截面相应收窄，在保证额定载荷下安全系数达标的前提下，尽可能控制吊钩自身重量，降低作业人员手持操作的负重感。钩身内侧设置的弹簧复位安全舌片是核心安全结构，舌片通过铆钉铰接在钩颈位置，内置的扭转弹簧始终给舌片提供向钩尖方向的复位力矩，当吊索、吊环滑入钩腔后，舌片会自动回弹封闭钩口，完全避免作业过程中吊索因晃动、倾斜、载荷波动从钩口滑脱的风险；舌片的按压端做了内凹防滑处理，作业人员佩戴劳保手套也能轻松按压开启钩口，挂取吊索的操作流畅不卡手，舌片与钩尖的贴合位置做了错位搭接设计，即便舌片受到向外的挤压力，也不会从钩尖位置脱开，保证封闭状态的可靠性。从安装边界来看，吊钩顶端眼孔的内径尺寸适配常规规格的弓形卸扣、D型卸扣以及直径匹配的钢丝绳端环、织带吊索环，连接时不需要额外加工转接件，直接穿装即可完成装配；吊钩的整体轮廓尺寸紧凑，钩腔开口宽度满足常规单肢吊索的挂取需求，同时不会因为开口过大导致钩身抗弯性能下降，钩尖位置做了圆弧收边处理，没有尖锐毛刺，挂取吊索时不会刮伤织带表层、不会勾挂作业人员的劳保衣物，降低现场作业的剐蹭风险。

　　在实际选型使用时，这款吊钩严格匹配400公斤的额定工作载荷，禁止超载使用，适配的作业场景多为单人可操作的轻量吊装任务，比如车间内小型工装夹具的工位间转运、仓储环节整箱轻型零配件的上下架、户外小型设备安装时的部件提升等，作业过程中吊钩受力方向需尽量与钩身对称中心线重合，避免侧向斜吊导致钩身承受额外的弯曲应力，长期使用时需要定期检查舌片的弹簧复位性能、铰接铆钉的磨损量、钩身表面是否出现裂纹或塑性变形，一旦出现钩口开口尺寸超标、舌片无法正常复位、钩身有可见裂纹的情况，需要立即报废更换，不能继续带隐患作业。

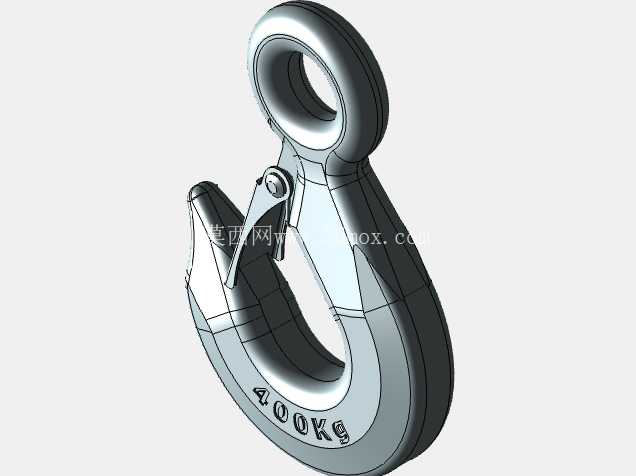

　　从建模细节来看，模型还原了吊钩锻造表面的质感特征，准确呈现了钩身的曲率变化、安全舌片的铰接结构、弹簧的安装位置以及眼孔的圆弧过渡细节，各部件的装配关系完全符合实物的运动逻辑，舌片可绕铰接轴转动，弹簧的预紧力矩对应的复位行程与实物一致，能够用于吊装方案的装配验证、起重作业的模拟演示、吊具选型的配套校核，也可作为轻小型起重设备的配套部件模型用于整体设备的装配设计，帮助设计人员在方案阶段就确认吊钩与周边结构的干涉情况，提前规避安装空间不足、吊索挂取路径受阻等实际问题。
