220吨级燃油燃气工业蒸汽锅炉结构

这套220T/h级别的工业锅炉三维结构，完整还原了燃油燃气型高压蒸汽锅炉的全管路与钢架承载体系，从建模细节上能看到设计阶段对现场安装边界、管路排布、检修空间的充分考量。这类锅炉主要应用在大型工业园区集中供汽、城市热电联产项目、大型化工生产装置的配套热力供应场景，可同时满足生产工艺用汽、冬季采暖供热、驱动工业汽轮机等多重需求，额定工况下输出的蒸汽参数可适配绝大多数中高压工业用汽场景，燃油与燃气双燃料适配的设计，也能让使用方根据不同时段的能源价格、气源保障情况灵活切换燃料类型，降低生产运行的能源成本。

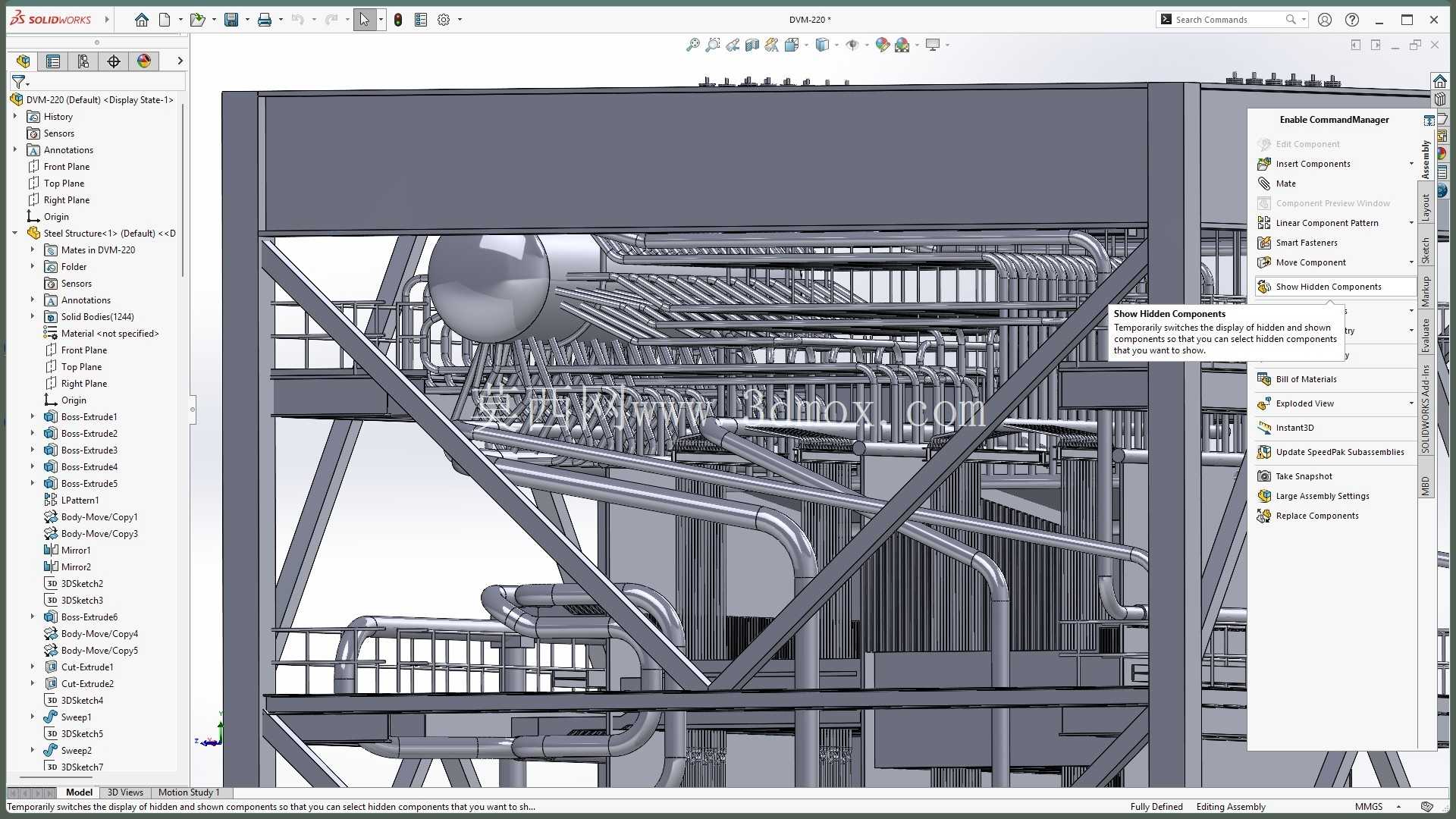

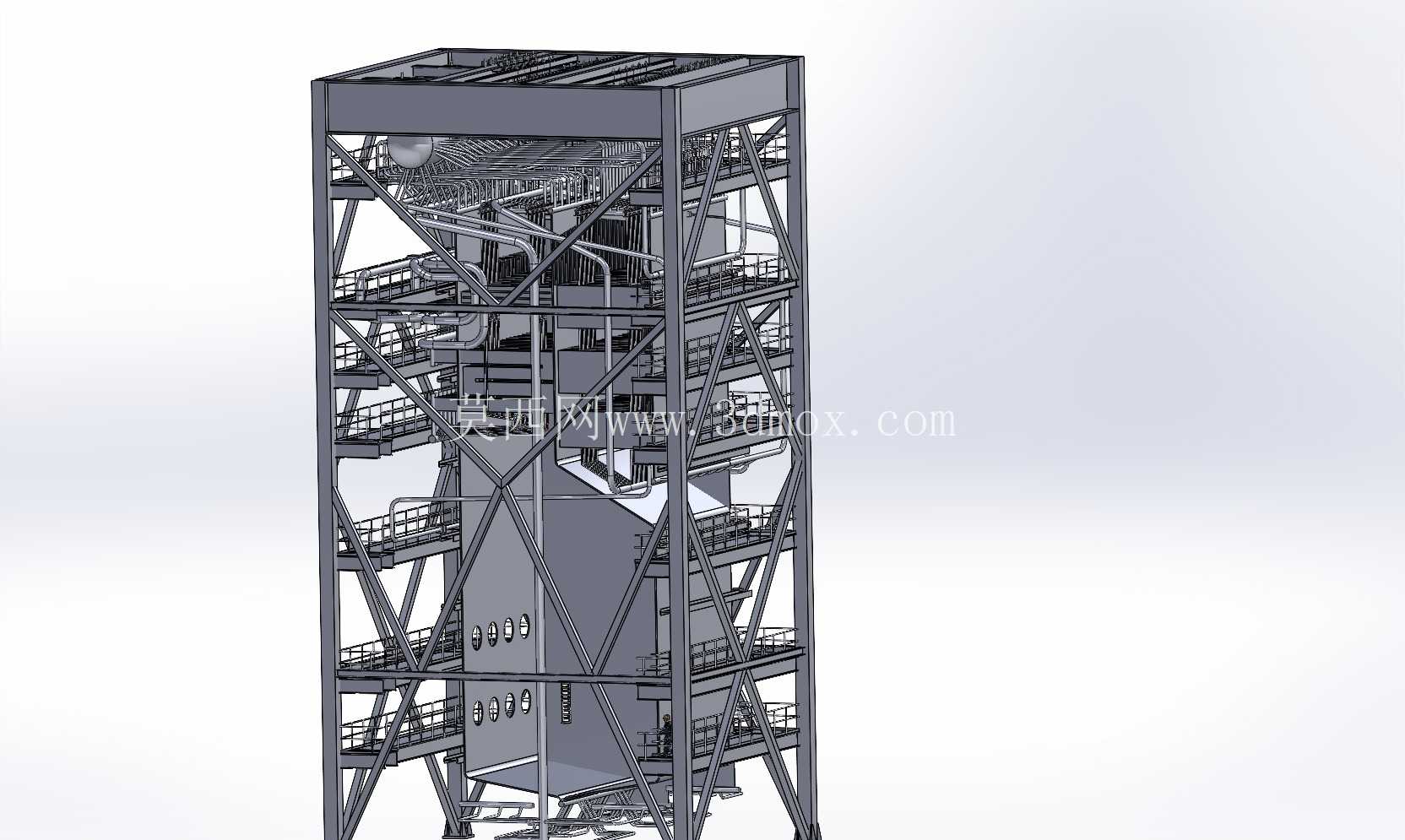

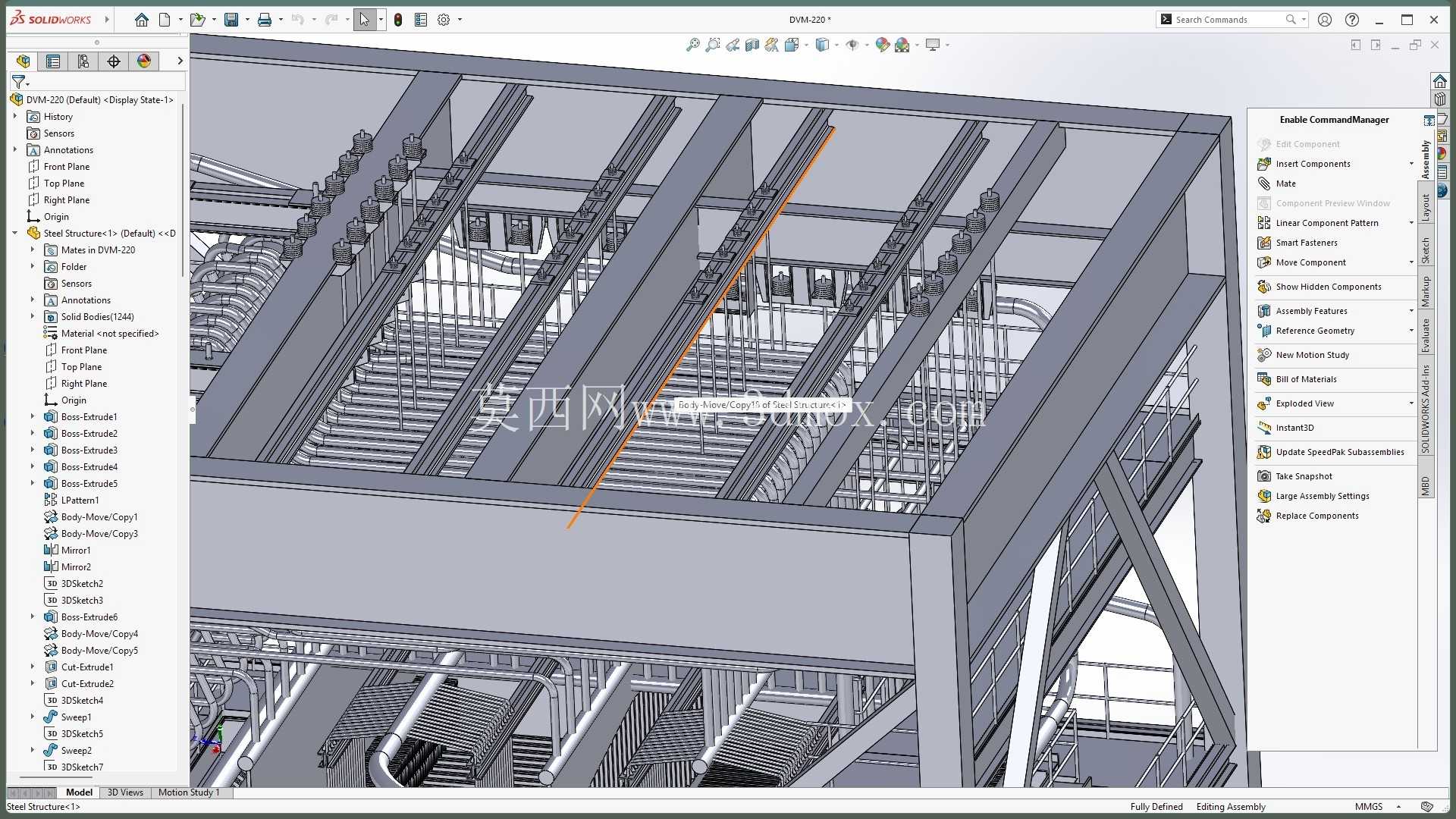

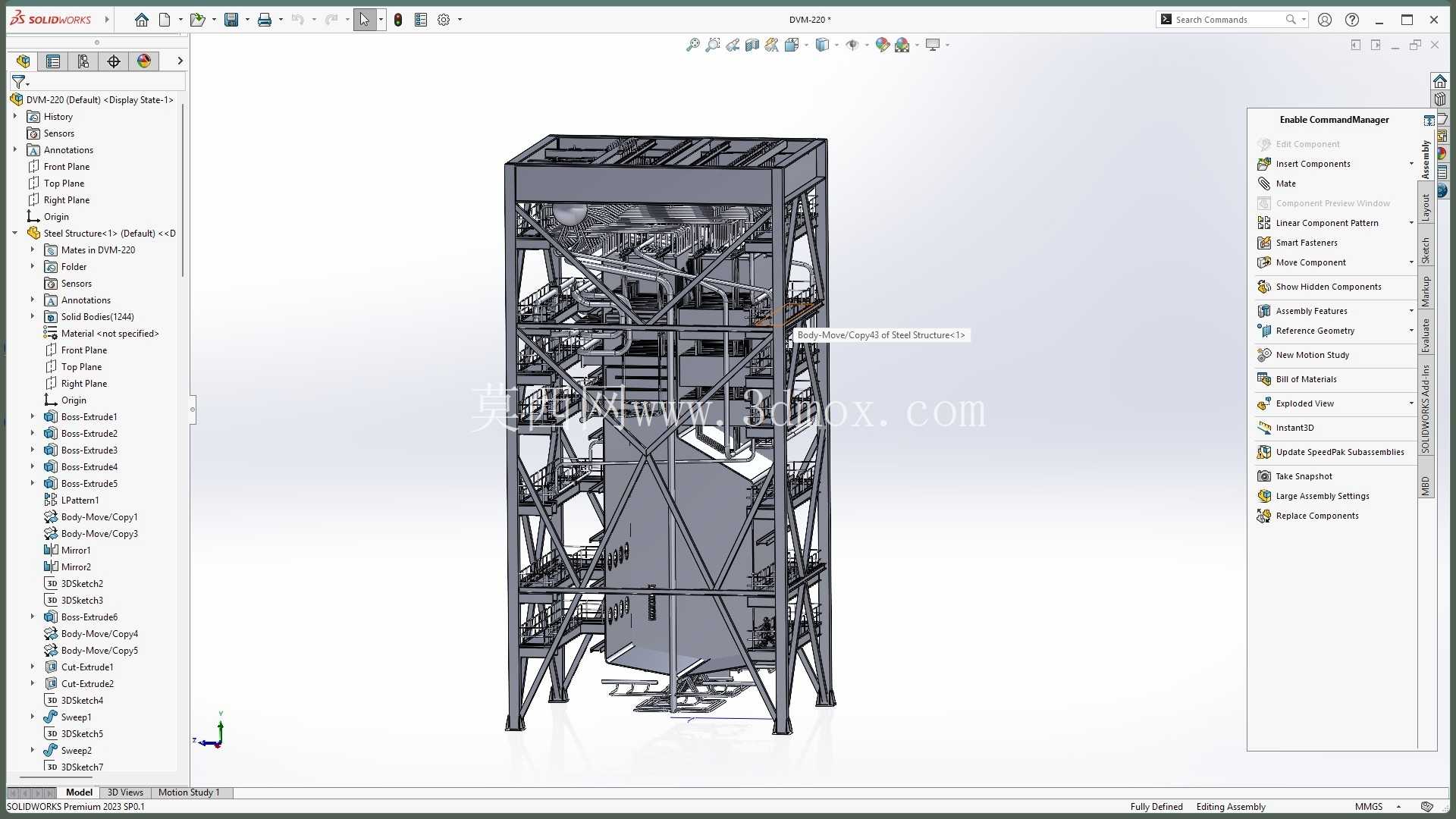

从结构设计逻辑来看，整个锅炉采用全钢架悬吊式承载结构，外侧的型钢桁架不仅承担锅炉本体、汽包、受热面管路的全部静载荷，还要考虑运行过程中受热膨胀带来的位移补偿、风载荷与地震载荷的冗余设计，建模时每一处斜撑的排布都避开了受热面管路的膨胀间隙，同时预留了炉墙保温层的安装厚度，不会出现现场安装时钢架与管路、保温层干涉的问题。顶部的汽包结构通过下降管与下部的水冷壁、对流管束连通，建模时清晰还原了汽包内部的汽水分离装置安装空间、外部的管路接口位置，所有上升管、下降管的弯折角度都经过应力校核，避免管路热胀冷缩时产生过大的局部应力，同时管排的间距充分考虑了烟气流通的流速要求，既保证换热效率，也控制烟气流速避免管壁过度磨损。

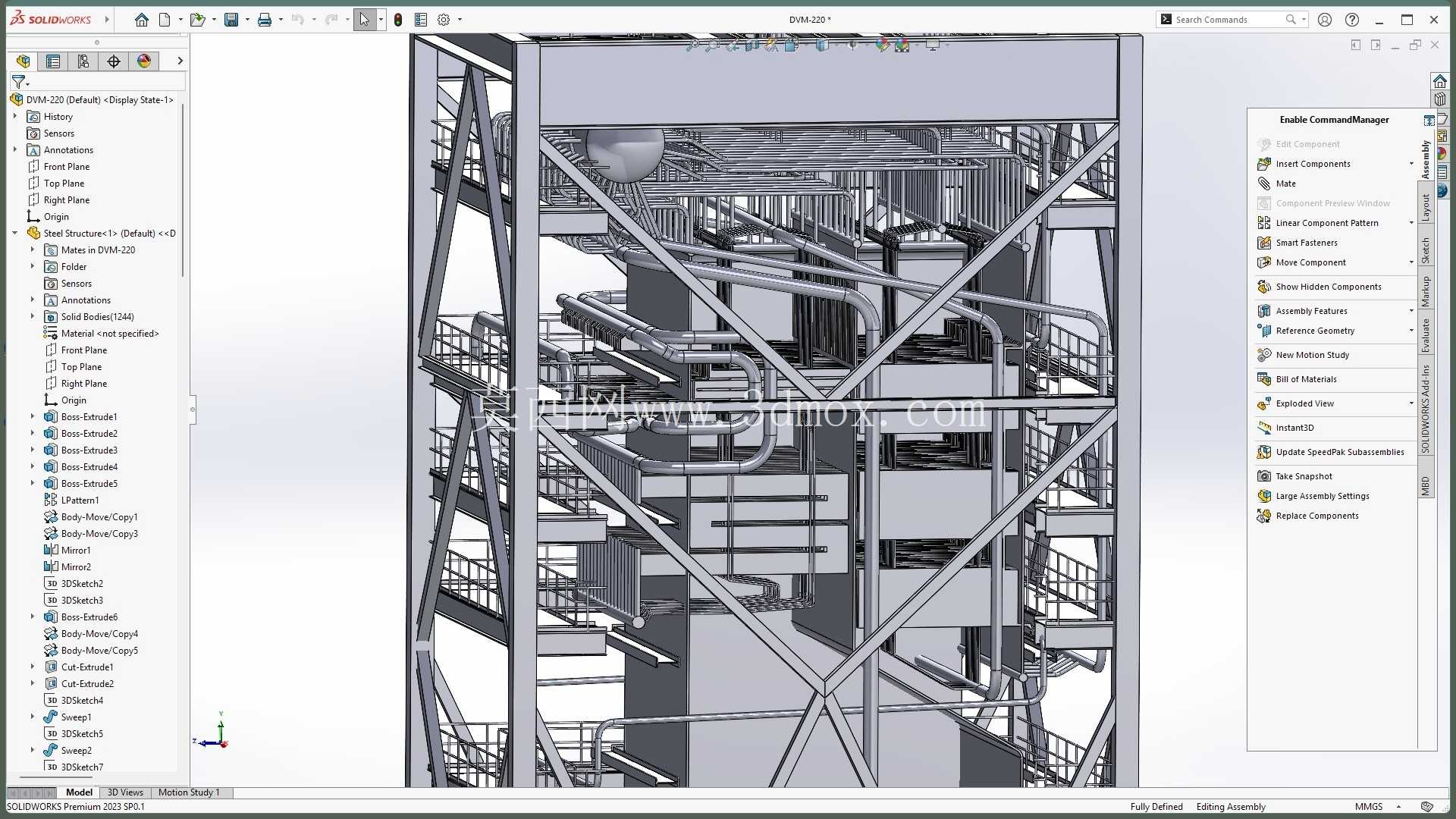

过热器段的管排采用错列排布结构，建模时还原了管夹、定位支架的安装位置，保证高温烟气冲刷下管排不会出现晃动变形，同时管组之间预留了足够的检修空间，方便停炉时检查管壁磨损、积灰情况。燃烧器区域的结构设计预留了多只燃烧器的安装接口，适配燃油、燃气不同燃烧器的安装尺寸，同时水冷壁在燃烧器区域做了局部加厚处理，对应高温火焰冲刷的区域做了热防护结构的安装位。

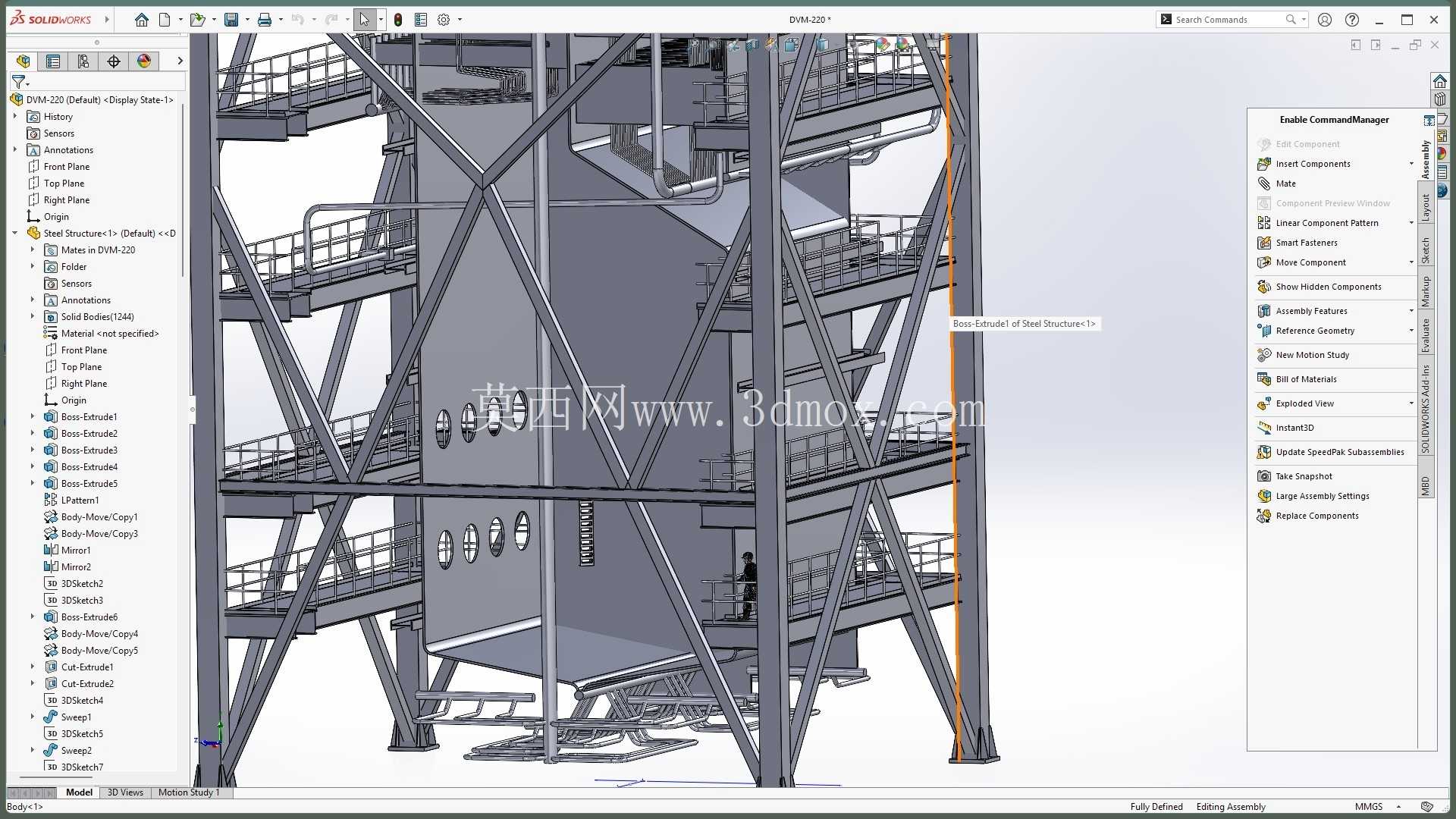

从安装边界来看，整个锅炉的外形尺寸适配常规大型工业锅炉房的柱网排布，钢架底部的地脚螺栓位置与常规工业锅炉基础的预留孔位匹配，顶部的汽包检修平台、各层走台扶梯的位置都在建模时做了同步还原，现场安装时不需要额外对平台支架做二次切割修改。所有管路的接口位置、法兰规格都对应行业通用的管道连接标准，对接外部主蒸汽管路、给水管路、排污管路时不需要额外制作过渡连接件。烟风系统的接口位置预留了空气预热器、省煤器的安装对接面，后续扩容或者加装余热回收装置时，不需要对本体结构做大规模改动。

建模过程中对所有承压部件的壁厚、管路弯曲半径都做了1:1还原，结构设计人员可以直接参考这套模型做管路应力分析、钢架载荷校核，也可以作为同参数锅炉设计的参考模板，核对不同结构布置下的空间利用率、检修空间预留是否合理，避免设计阶段出现干涉问题，减少现场安装时的设计变更工作量。对于设备选型人员来说，通过这套模型可以直观了解锅炉的整体占地尺寸、各接口的相对位置，提前规划锅炉房内的设备布局、管路走向，提前预判安装过程中可能出现的吊装、运输难点，比如汽包的吊装路径、钢架组件的进场顺序，都可以通过模型提前模拟，缩短现场安装的周期。
