实用型涡扇发动机结构三维设计

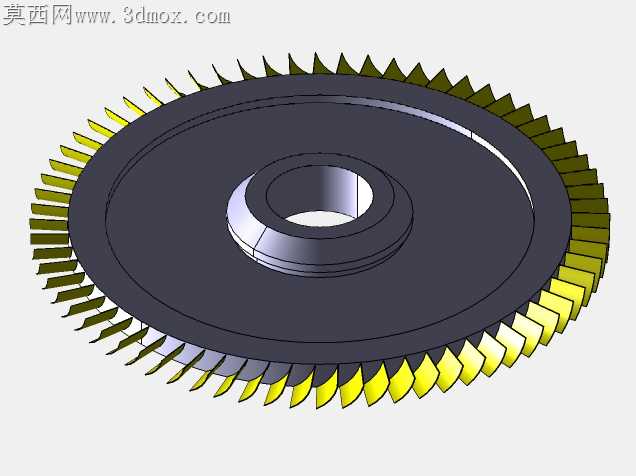

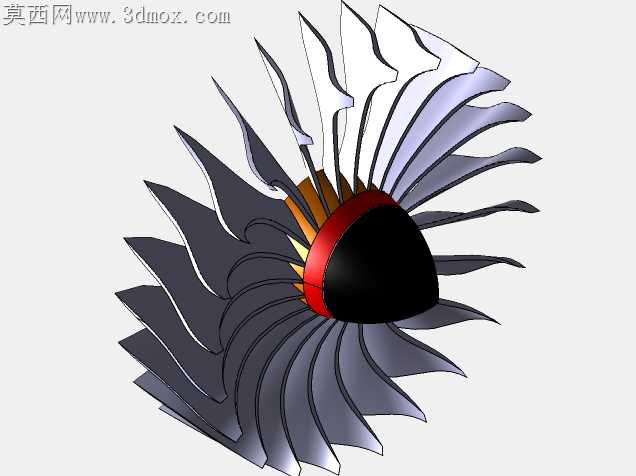

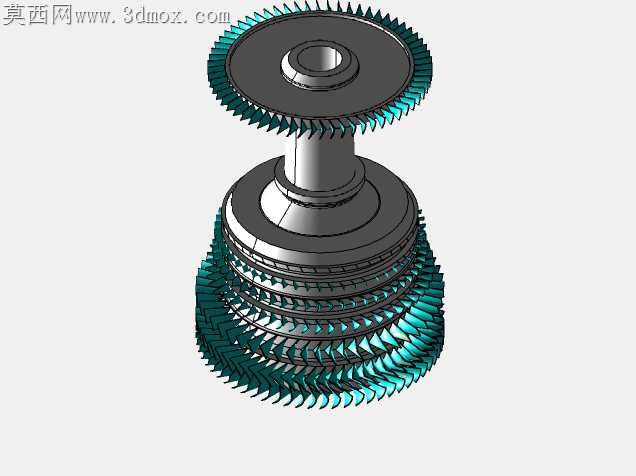

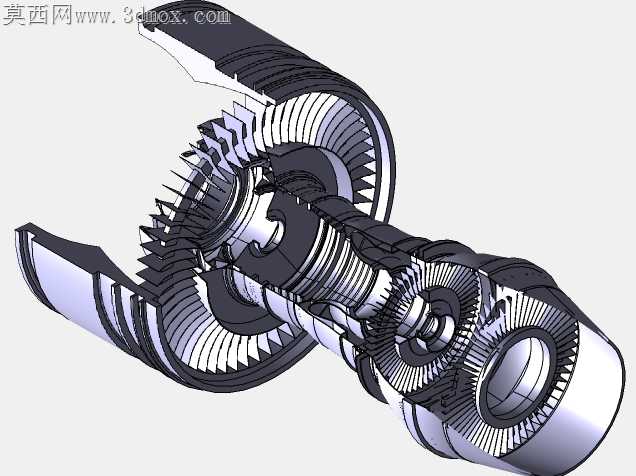

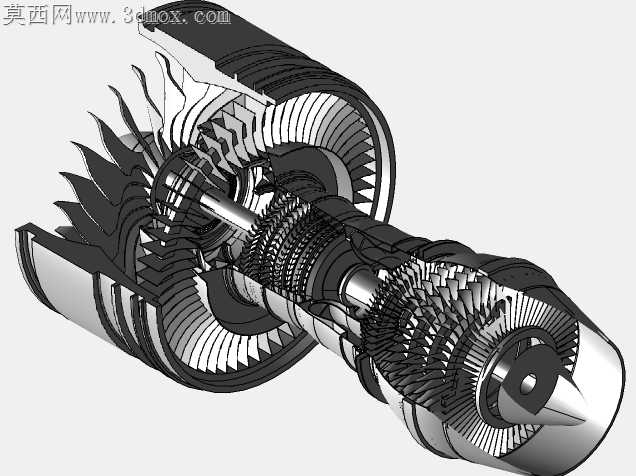

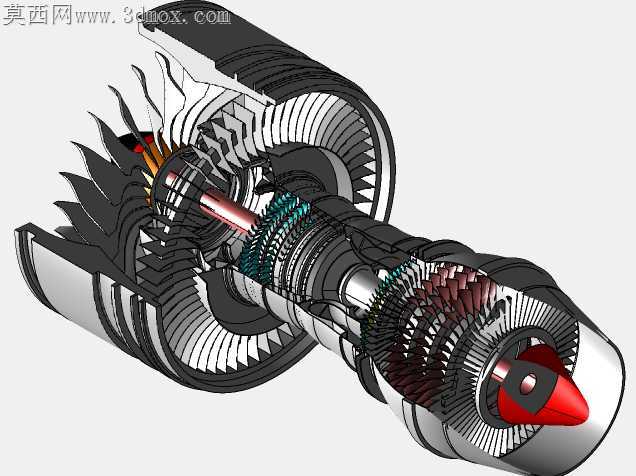

这款涡扇发动机三维结构设计，面向航空动力系统的教学演示、原理验证与结构优化场景打造，可覆盖航空类专业教学演示、航空爱好者结构拆解学习、小型通航动力方案前期论证等多个应用场景，能够直观呈现大涵道比涡扇发动机的完整工作逻辑与部件配合关系。从实际用途来看，该模型完整还原了涡扇发动机从进气道吸入空气，经风扇分流为外涵道冷流与核心机热流，再通过压气机压缩、燃烧室燃油混合燃烧、涡轮膨胀做功，最终两股气流共同从尾喷口排出产生推力的完整工作链路，可清晰展示不同工况下各部件的运动配合逻辑，帮助使用者快速理解涡扇发动机相比传统涡喷发动机油耗更低、推力更大、噪音更小的核心优势。在功能特性层面，模型完整复刻了进气道整流罩、多级风扇叶片、高低压压气机轮组、环形燃烧室、高低压涡轮转子、外涵道壳体、尾喷口调节结构等全部核心部件，各部件间的装配间隙、运动副约束均按照真实航空发动机的配合逻辑设置，既可以做静态的结构剖面展示，也能够支持动态的运转过程模拟，清晰呈现转子转动时叶片与机匣的间隙变化、涡轮与压气机的传动匹配关系。设计思路上，该模型采用模块化拆分逻辑，将风扇段、压气机段、燃烧室段、涡轮段、喷口段分别做独立结构设计，既保证了整体装配时的同轴度精度，也方便单独拆解某一部件做细节展示，避免了一体化模型无法观察内部流道与部件结构的问题；叶片部分采用了真实航发的翼型截面设计，兼顾了气动效率展示与结构强度的合理性，机匣部分做了半透明可选的结构预留，方便观察内部转子的排布方式。在外形尺寸与安装边界层面，模型按照等比例缩放的逻辑设置整体尺寸，整体轴向长度与最大直径的比例符合真实实用型涡扇发动机的尺寸比例，各连接法兰的安装点位、外部附件的安装位置均做了对应还原，若用于原理验证场景，可直接在该模型基础上调整涵道比、叶片数量、压气机级数等参数，快速迭代不同设计方案的结构适配性，无需从零开始搭建基础结构；模型的安装基准面设置在发动机核心机的主安装节位置，与真实发动机的机载安装逻辑一致，可直接适配飞行器动力舱的装配模拟需求，准确验证动力装置与机身结构的安装间隙是否合理。
