机加工用快换式刀座夹持结构

在普通车床、小型仪表车床的日常批量加工场景里，换刀辅助时间一直是影响单件加工效率的关键因素，传统的四方位刀台需要松开多颗压紧螺栓，调整刀具伸出长度、对齐刀尖高度后再逐次拧紧，每次换刀往往要花费数分钟，遇到多工序小批量的加工任务时，反复装拆刀具的时间占比甚至会超过实际切削时长。这套快换式刀座结构，正是针对中小规格车床的换刀痛点设计，不需要对原有刀台做大规模改造，就能实现刀具的快速换装与定位。

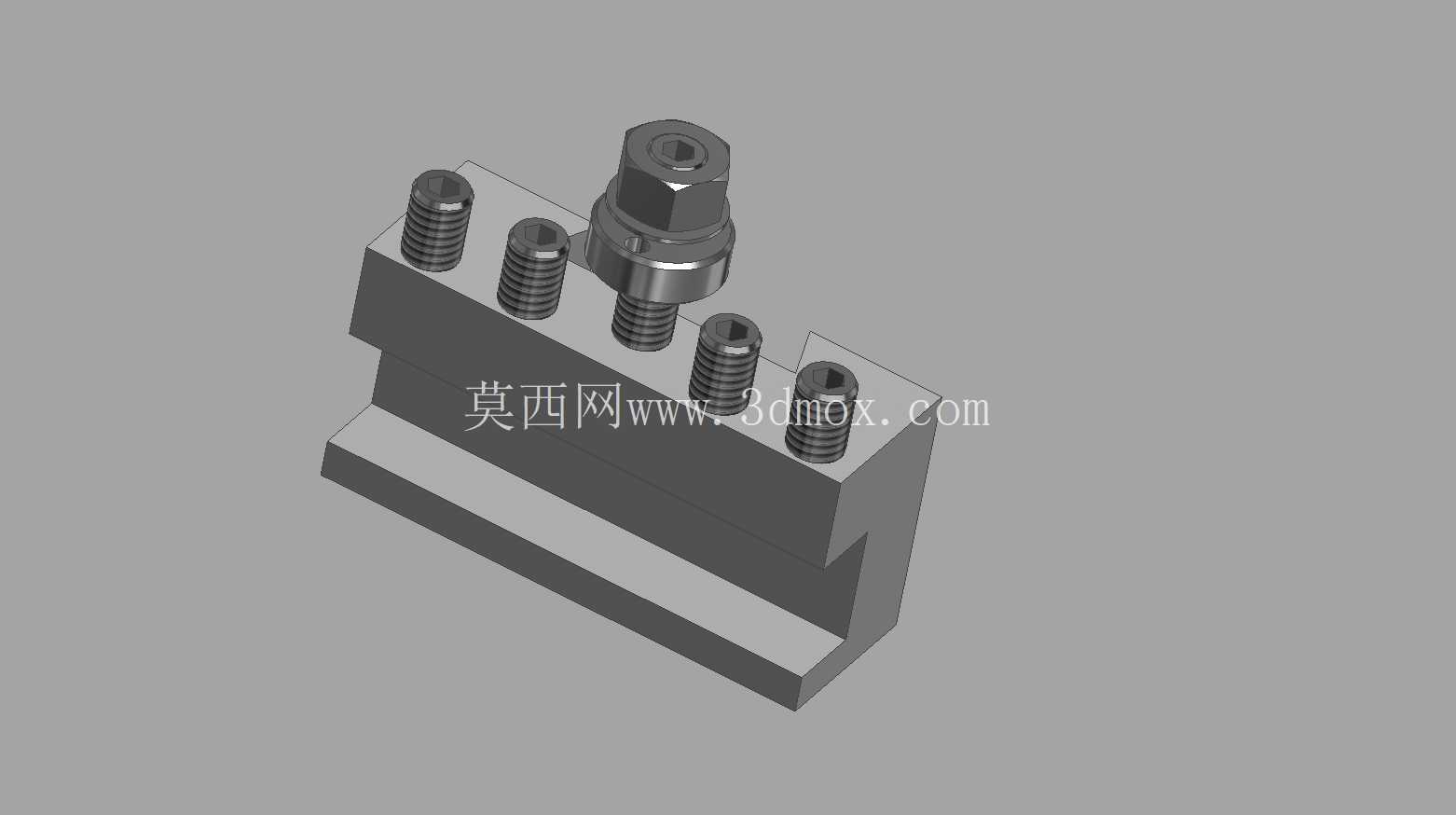

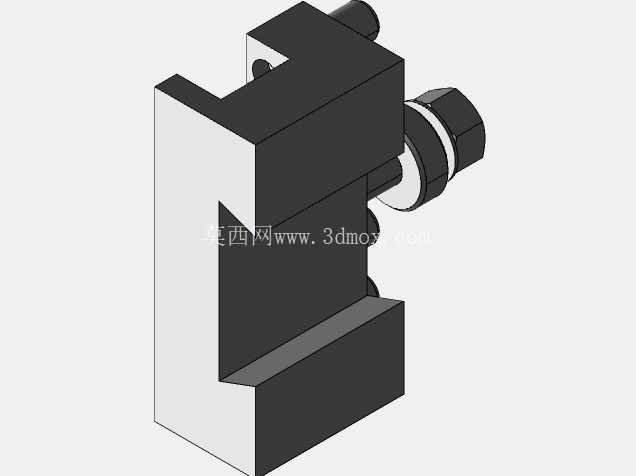

从结构组成来看，整套夹持机构分为基座、锁紧组件、定位面三个核心部分，基座采用整体式方块结构，底部加工有与车床刀台安装槽匹配的定位凸台，凸台的宽度公差控制在h7级别，安装时可以直接嵌入刀台的T型槽内，不需要额外做适配加工。基座上均匀布置了四颗调节螺栓，螺栓的端面经过淬硬处理，硬度达到HRC45-50，既可以作为不同规格刀夹的支撑调节点，也能在锁紧时承受压紧力带来的局部压强，避免基座本体出现压痕变形。中间的锁紧组件采用六角头压紧螺母配合球面垫圈的结构，球面垫圈可以自动补偿刀夹安装面的微小角度偏差，即使刀夹底面存在少量的加工平面度误差，也能保证锁紧时整个结合面受力均匀，不会出现单点压紧导致的刀具翘头问题。

实际使用时，预先把不同工序需要用到的外圆车刀、切断刀、螺纹刀分别装夹在对应的配套刀夹上，在机床外完成刀尖高度校准、伸出长度调整，并用刀夹自带的紧定螺钉固定好刀具位置，需要换刀的时候，只需要松开中间的压紧螺母半圈到一圈，就可以直接把当前使用的刀夹取下，换上预先调好的其他刀夹，再重新拧紧螺母即可完成换刀，整个过程不需要重新对刀，单次换刀时间可以压缩到十秒以内。这种设计尤其适合加工小型轴类、套类零件的场景，比如五金加工车间里常见的铜接头、不锈钢销钉类零件，往往一台车床要承担车外圆、切槽、倒角、车螺纹多道工序，使用这套快换结构后，操作工不需要反复敲打刀具调整高度，也能避免每次换刀带来的对刀误差，批量加工时的尺寸一致性会有明显提升。

设计过程中，几个关键的尺寸边界做了针对性的约束：基座总高度控制在45mm以内，安装后刀尖到刀台安装面的高度匹配市面上多数6130、6140系列普通车床的中心高，不需要额外加垫垫片调整；基座的长度和宽度分别为90mm和60mm，安装时不会超出原有刀台的边界，不会和卡盘、尾座产生运动干涉；中间锁紧螺栓的规格选用M16，拧紧力矩控制在35N·m时就能提供足够的夹紧力，满足常规钢件、铸铁件切削时的切削抗力要求，不会出现打刀时刀夹移位的问题。四颗调节螺栓的位置做了等距分布，螺栓的调节行程为10mm，可以适配不同厚度的刀夹，不管是焊接式车刀还是机夹式可转位车刀，都能通过调节螺栓的高度把刀尖调整到和主轴中心等高的位置。

从结构可靠性角度考虑，基座的材质选用45号钢整体铣削成型，安装基准面经过平面磨床精磨，平面度误差控制在0.02mm以内，保证和刀台结合时的接触刚度；锁紧螺母的螺纹部分做了发黑处理，长期使用也不会因为切削液腐蚀出现锈死的情况；所有和刀具、刀夹接触的受力面都做了倒角处理，避免安装时刮伤手或者刮伤刀夹的定位面。和市面上常见的欧式快换刀架相比，这套结构没有复杂的齿盘定位结构，零件数量少，维护起来更简单，日常使用只需要定期在锁紧螺纹上涂抹少量润滑脂，清理掉基座表面积累的铁屑就可以长期稳定工作，对于小型加工门店、教学实训车间这类场景来说，实用性更强，也不需要投入过高的改造成本。

在实际安装调试的时候需要注意，首次把基座固定到车床刀台上时，要打表校准基座的侧面定位面和车床Z轴导轨的平行度，误差控制在0.01mm/100mm以内，这样后续更换不同刀夹时，刀具的X向、Z向位置重复定位精度才能控制在0.02mm以内，满足精加工的尺寸公差要求。如果是用于大切深的粗加工场景，可以适当增加锁紧螺母的拧紧力矩，或者在刀夹侧面加装辅助定位销，进一步提升切削时的结构刚性，避免重切削时出现振动让刀的问题。
