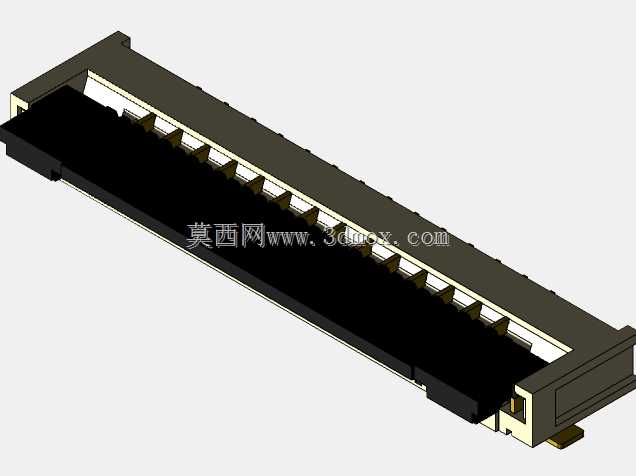

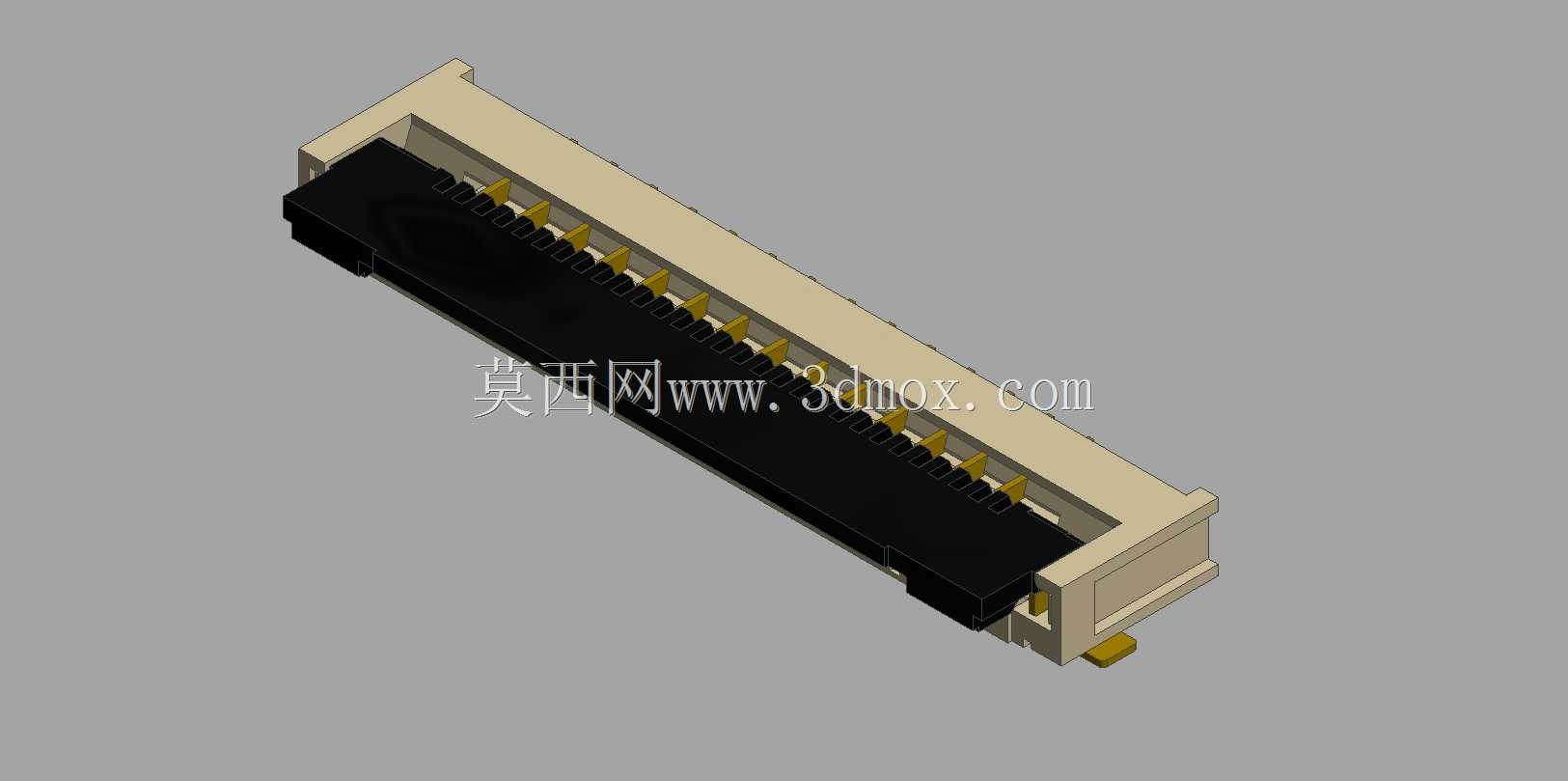

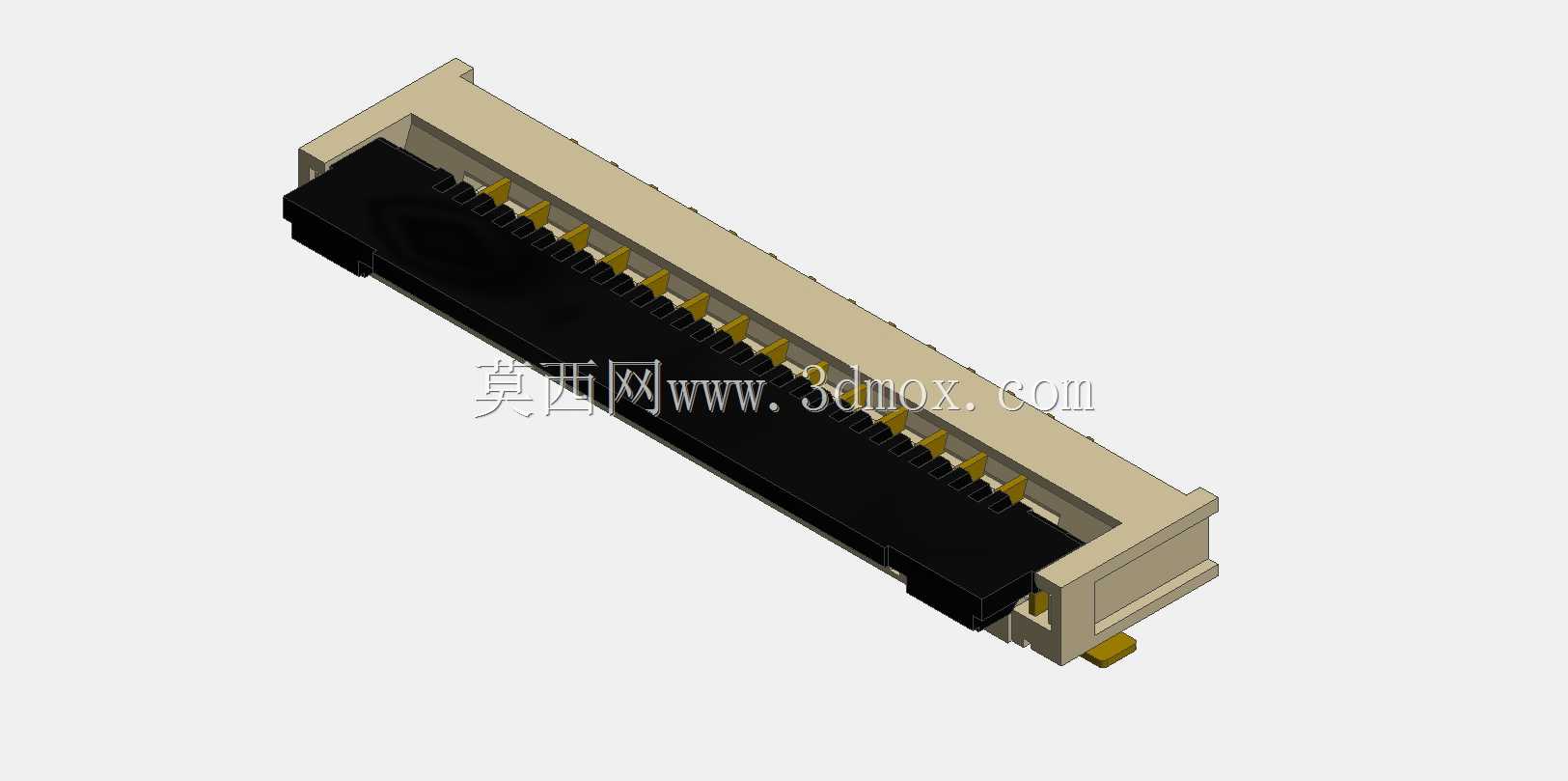

1.0间距ZIF型FFC/FPC底部接触连接器

这款1.0间距ZIF结构的FFC/FPC连接器，是面向高密度电子布线场景开发的板端互连组件，主要应用在消费电子、工控控制板、小型智能设备的内部排线连接环节，承担柔性扁平线缆与印制电路板之间的信号、低压电源传输功能，能够在设备内部空间局促、布线弯折半径受限的场景下，实现可靠的免焊接快速互连，替代传统的硬线焊接、飞线连接方案，大幅提升整机装配的效率与后期维护的便捷性。产品采用零插入力的翻盖锁止结构设计，使用时只需掀开连接器上部的黑色锁止压盖，将对应规格的FFC或FPC排线按照触点方向插入接口槽位，再将压盖压合即可完成排线的固定与触点导通，整个操作过程无需对排线施加额外的顶推力，能够有效避免传统插针式连接器插装时排线金手指弯折、触点错位、插接过载导致的连接器本体损坏问题，尤其适合批量生产的流水线装配场景，能够降低装配环节的不良率。从功能特性来看，这款连接器为底部接触式设计，触点排布在接口槽的下侧，适配金手指位于排线反面的FFC/FPC线材，14个触点位的配置能够满足多数中小规模信号传输的需求，1.0mm的触点间距在保证信号隔离度的前提下，尽可能压缩了连接器的横向占用空间，适配当前电子设备小型化、轻薄化的设计趋势。连接器本体采用耐高温的绝缘工程塑料注塑成型，金属接触端子采用铜合金基材镀覆处理，既保证了触点的接触电阻处于较低水平，避免信号传输过程中的衰减与接触不良，也能够耐受常规波峰焊、回流焊的工艺温度，满足板端SMT贴片焊接的工艺要求。在设计思路上，这款连接器充分考虑了板端安装的空间边界，本体采用低矮的卧式贴装结构，安装后突出PCB板面的高度控制在较低水平，不会占用设备内部过多的垂直空间，连接器两端设置了定位柱与焊接固定脚，在SMT贴装时能够精准定位在PCB的对应焊盘位置，焊接后固定脚能够提供足够的机械保持力，避免排线插拔受力时连接器从板面脱落。锁止压盖与本体之间采用一体化的铰接结构，反复开合的寿命能够满足设备生产、维护过程中多次插拔排线的需求，不会出现压盖脱落、锁止失效的问题。连接器的接口槽位设置了排线导向结构，排线插入时能够自动对齐触点位置，即使是人工操作也能快速完成插装，不会出现排线插歪导致的个别触点未导通问题。在实际应用中，这类连接器常被用于笔记本电脑的屏幕与主板连接、小型工控板的显示屏排线连接、智能家电的控制模块互连、便携医疗设备的内部信号传输等场景，能够在存在一定振动的使用环境下保持稳定的接触性能，不会因为设备的轻微晃动、排线的小幅拉扯出现信号中断的问题。
