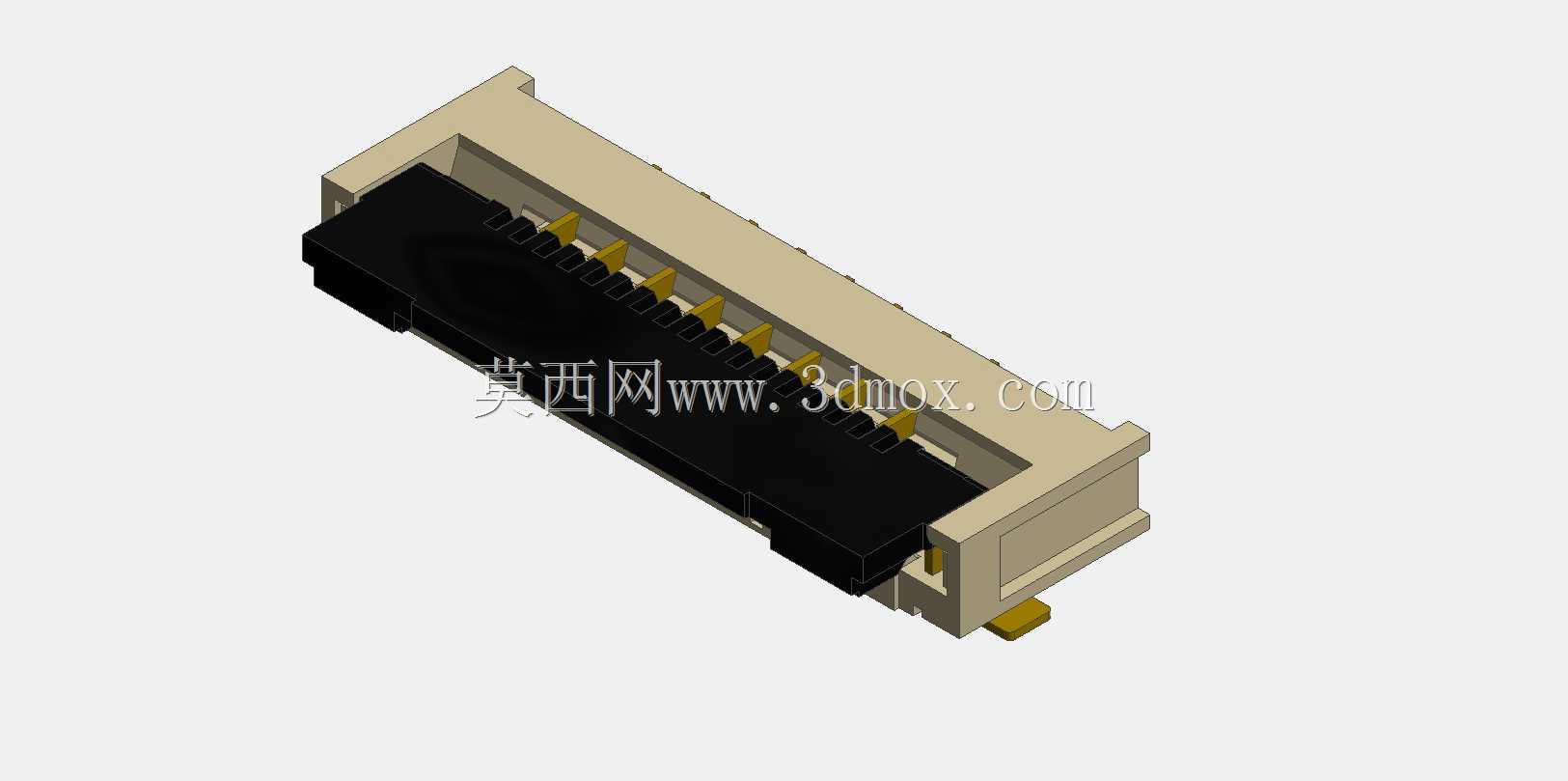

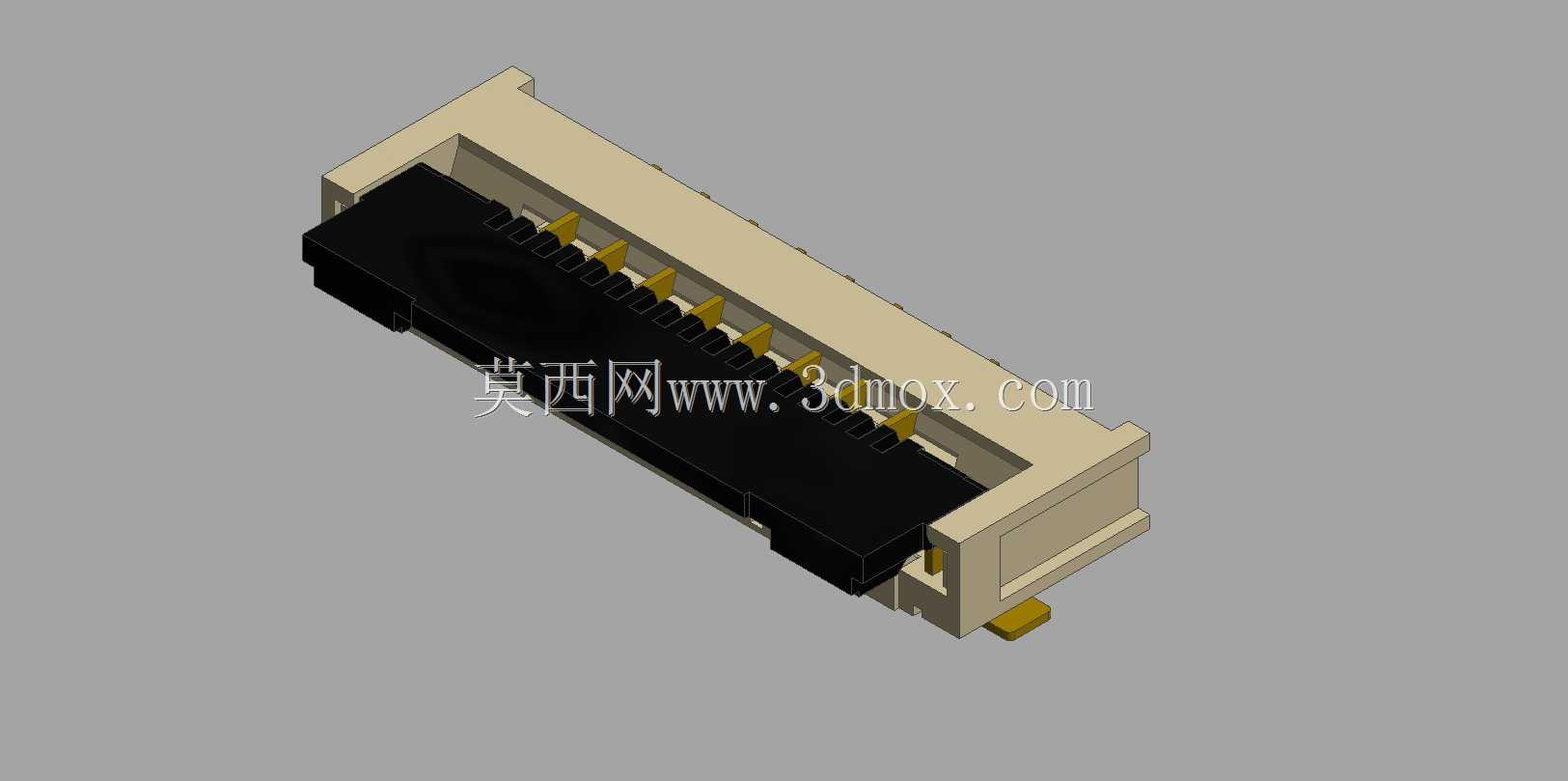

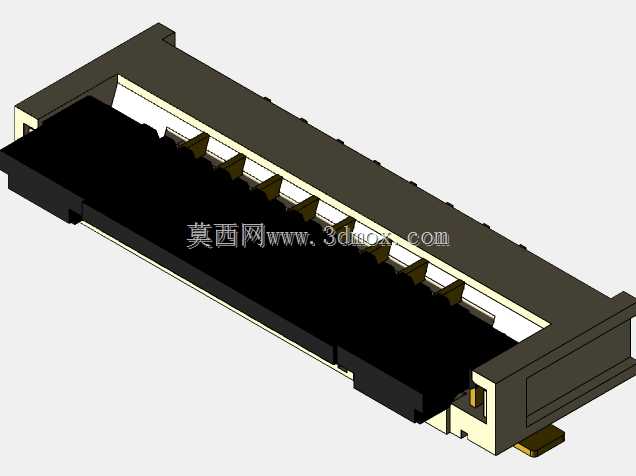

1.0间距8位底部接触ZIF型FFC/FPC连接器

这款连接器是面向柔性线路连接场景开发的板端接插部件，主要应用在消费电子、小型工控设备、智能穿戴、车载影音模组这类需要柔性排线实现信号传输的装配场景中，用来完成FFC柔性扁平线缆或是FPC柔性印制电路板与刚性主控PCB之间的信号连通，替代传统的硬线焊接方案，大幅提升产线装配效率，同时降低后期维护的拆换难度。从实际使用功能来看，这款连接器采用ZIF零插入力设计，装配时只需要掀开连接器上方的锁扣结构，就可以将排线平整插入接口内，再压下锁扣即可完成排线的固定与触点压接，整个插装过程不需要对排线施加额外的推力，完全避免了传统插装式连接器容易出现的排线金手指折损、触点对位偏移、插装力度过大导致的塑壳开裂问题，同时双列触点的排布设计可以在有限的板上空间内实现8路信号的同步传输，满足小尺寸设备内多信号通路的连接需求。在产品设计思路上，这款连接器采用底部接触的触点布局，触点接触端位于连接器塑壳的下部位置，适配排线从连接器上方插入、触点面朝下的装配方案，能够很好适配板上空间局促、排线需要从板件上方走线的布局场景；塑壳主体采用耐高温的绝缘工程塑料注塑成型，能够耐受常规波峰焊、回流焊的工艺温度，不会在SMT贴片焊接过程中出现塑壳变形、触点移位的问题；内部的导电触点采用高弹性铜合金基材冲压成型，表面做镀金防氧化处理，既可以保证长期使用下的接触可靠性，降低接触电阻带来的信号损耗，也能通过自身的弹性结构持续对排线金手指施加稳定的接触压力，避免设备在受振动、冲击的使用场景下出现接触瞬断的问题。从外形尺寸与安装边界来看，这款连接器整体为长条形薄型结构，整体高度控制在极低的尺寸范围内，不会占用过多的板上垂直空间，适配超薄型电子设备的堆叠设计需求；连接器底部设置有标准的SMT焊接焊盘，两个端部设置有定位柱，在PCB贴片装配时可以先通过定位柱与PCB上的定位孔配合完成预固定，避免焊接过程中出现器件偏移，焊接完成后连接器整体与PCB表面贴合固定，能够承受常规的排线插拔受力，不会出现焊盘脱裂的问题；锁扣结构采用与塑壳同材质的铰接设计，锁扣的开合行程经过精准调校，既不会出现锁止过松导致排线松脱的问题，也不会因为锁止力度过大导致操作人员开合困难，同时锁扣表面做了防滑的细微纹理处理，方便产线操作人员或是售后维护人员徒手完成锁扣的开合操作，不需要借助额外的辅助工具。
