巧克力冰淇淋棒压铸模具结构设计

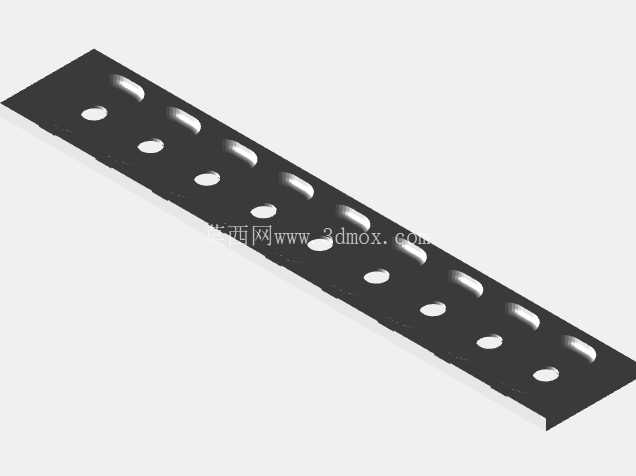

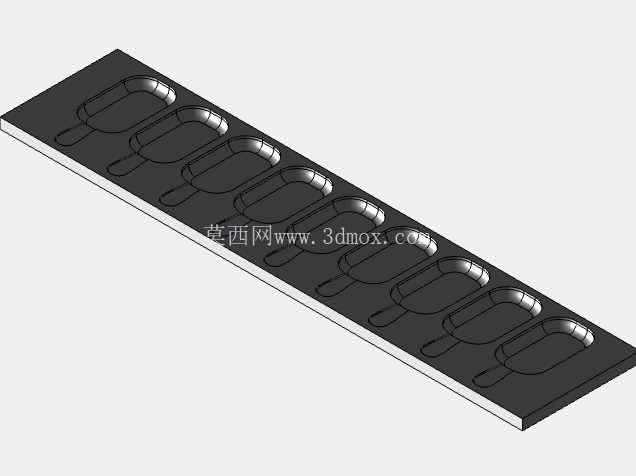

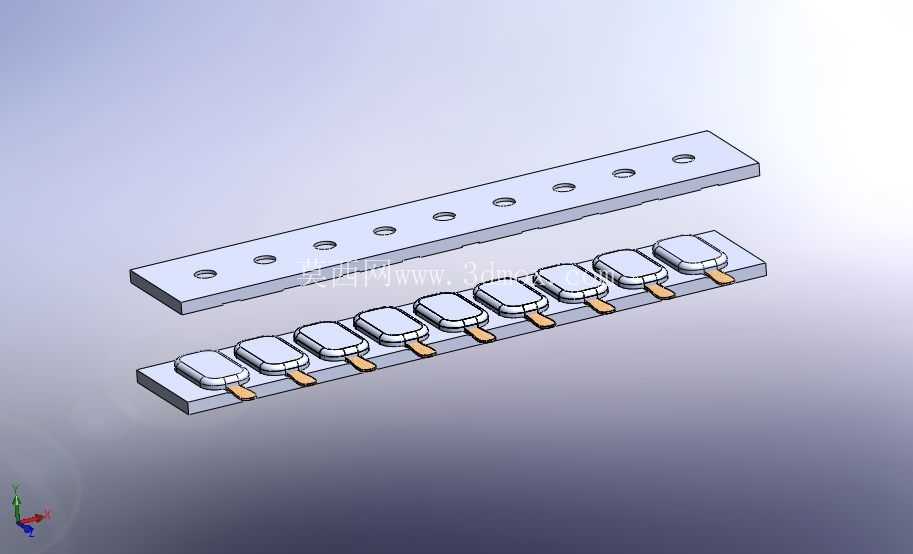

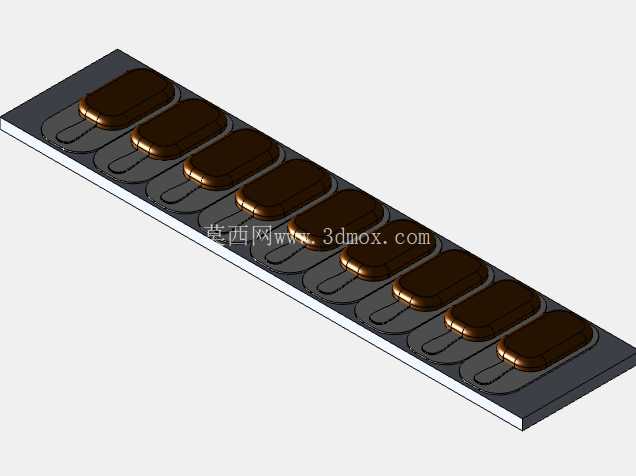

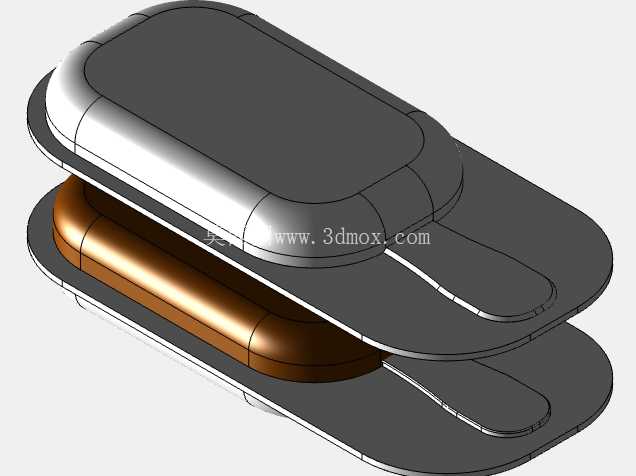

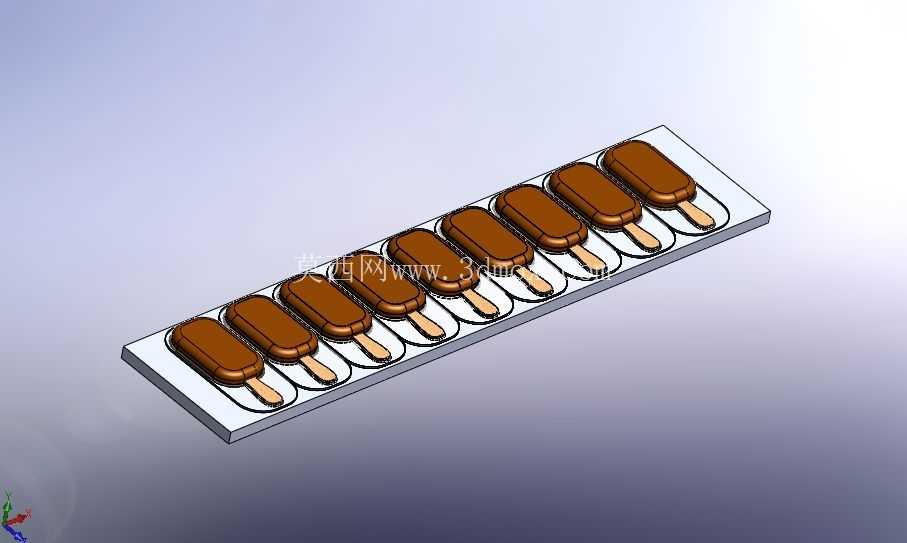

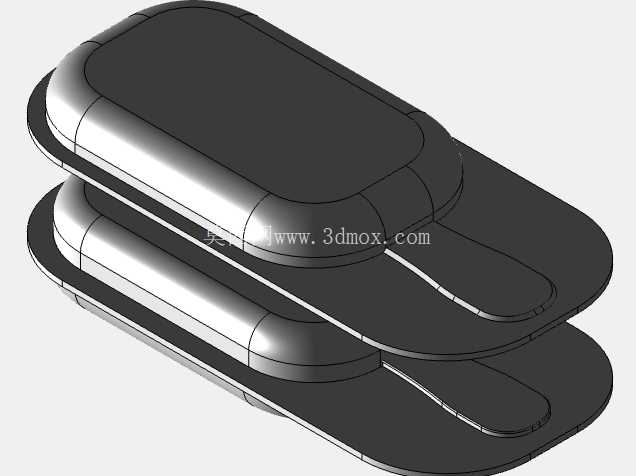

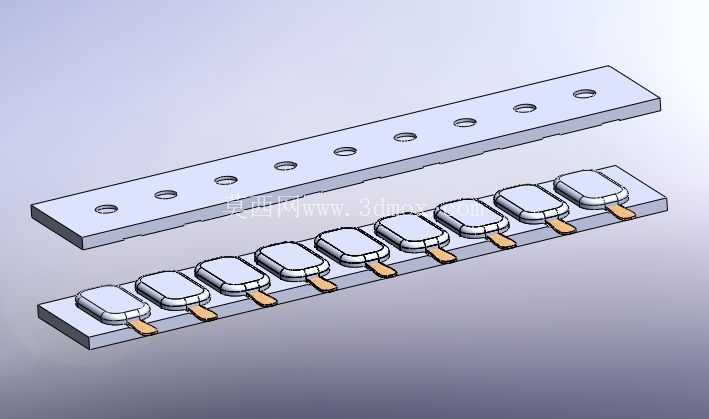

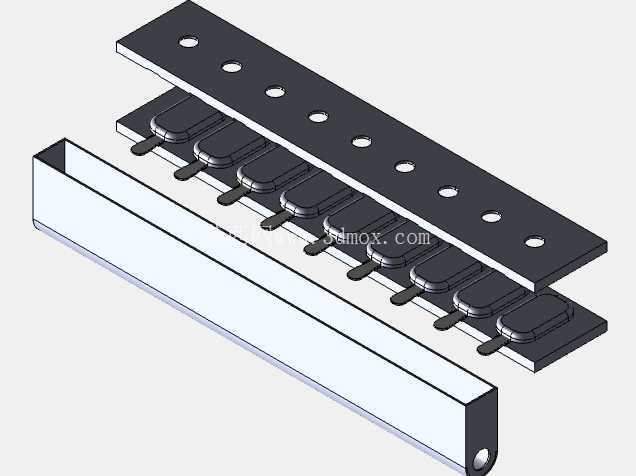

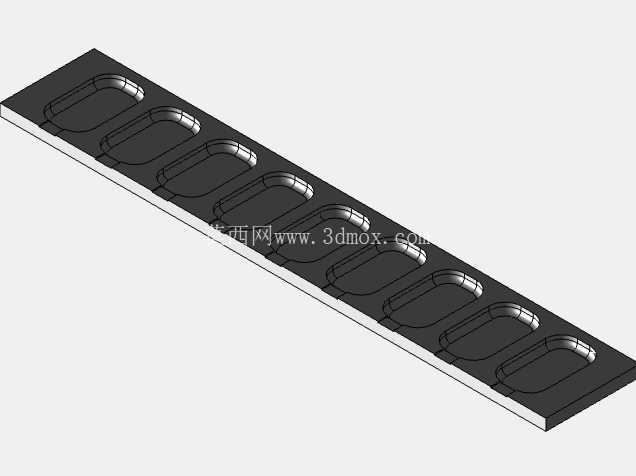

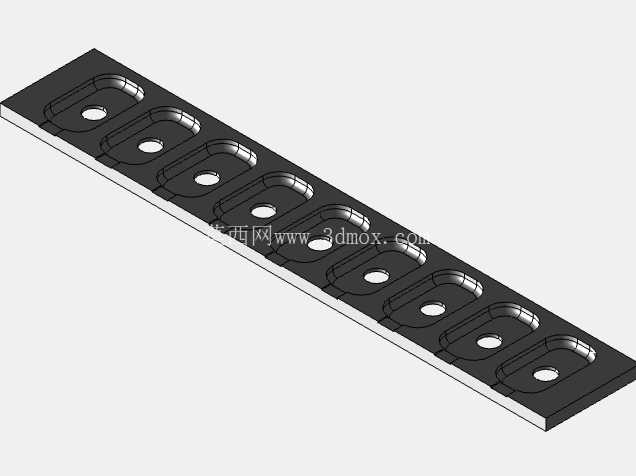

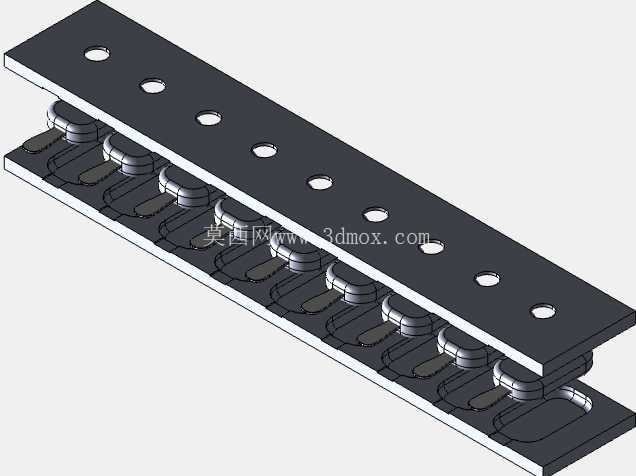

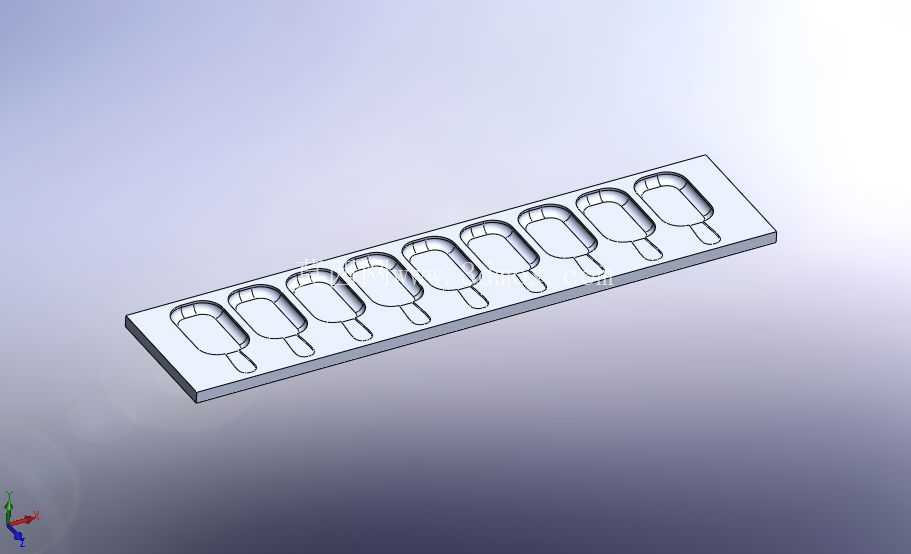

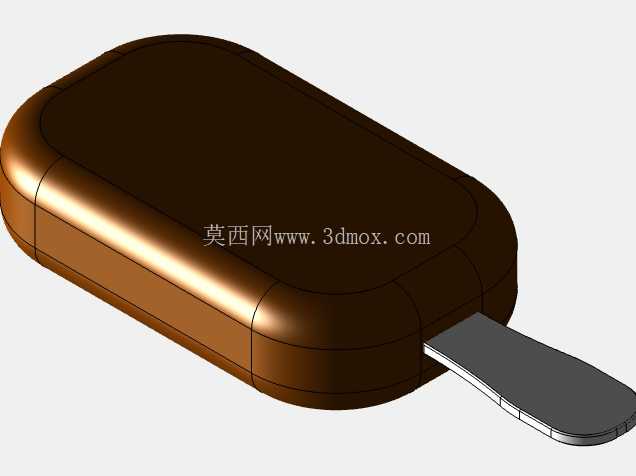

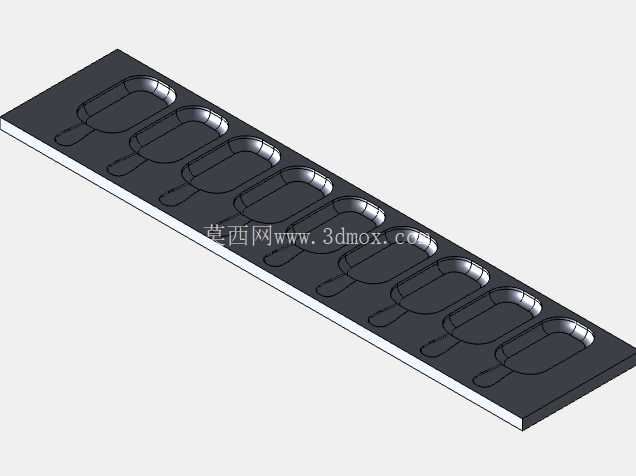

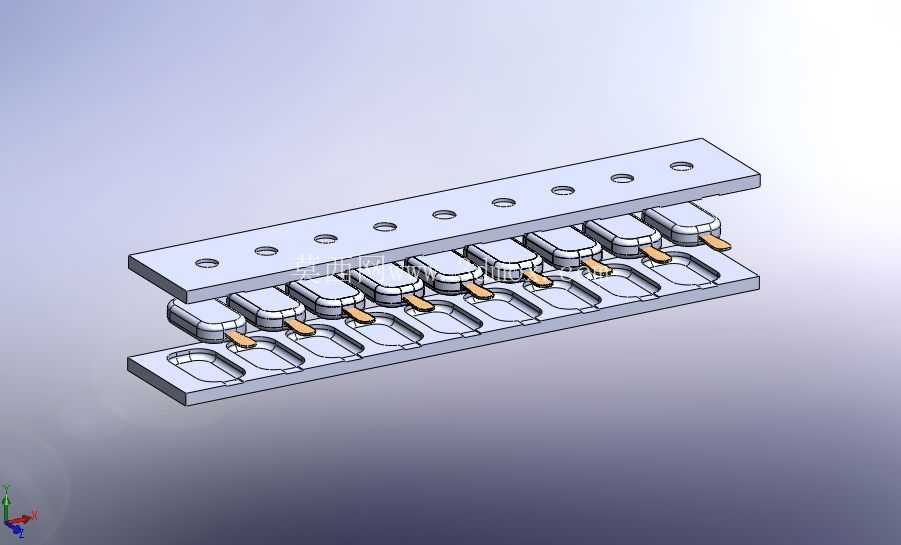

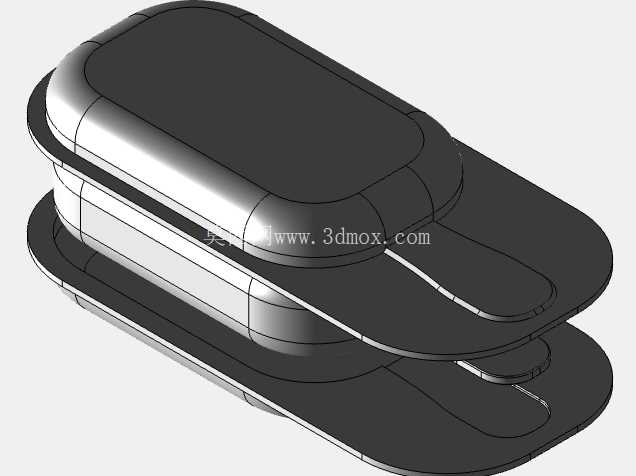

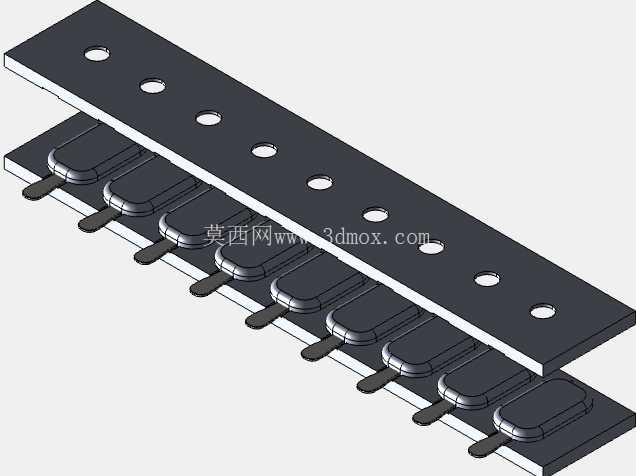

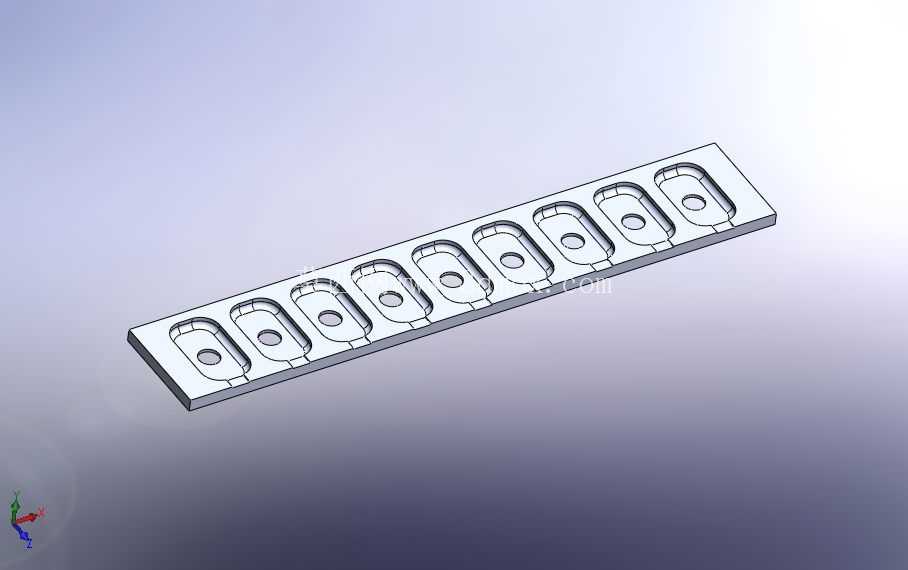

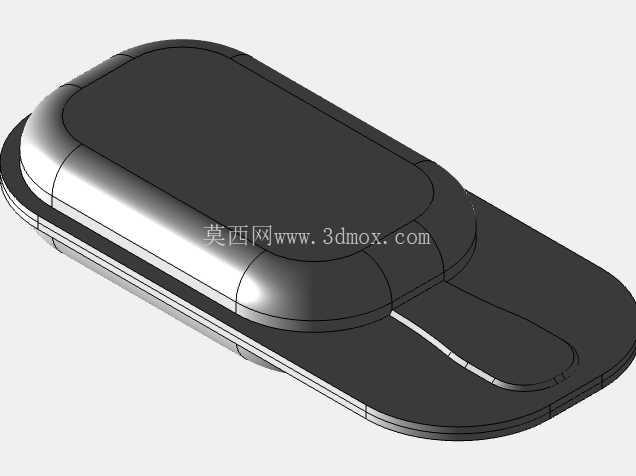

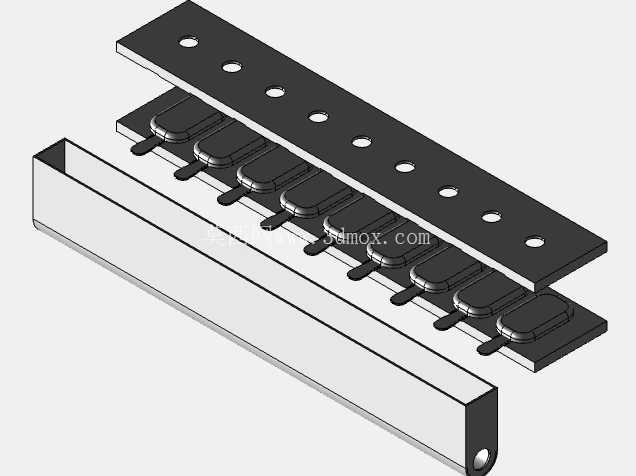

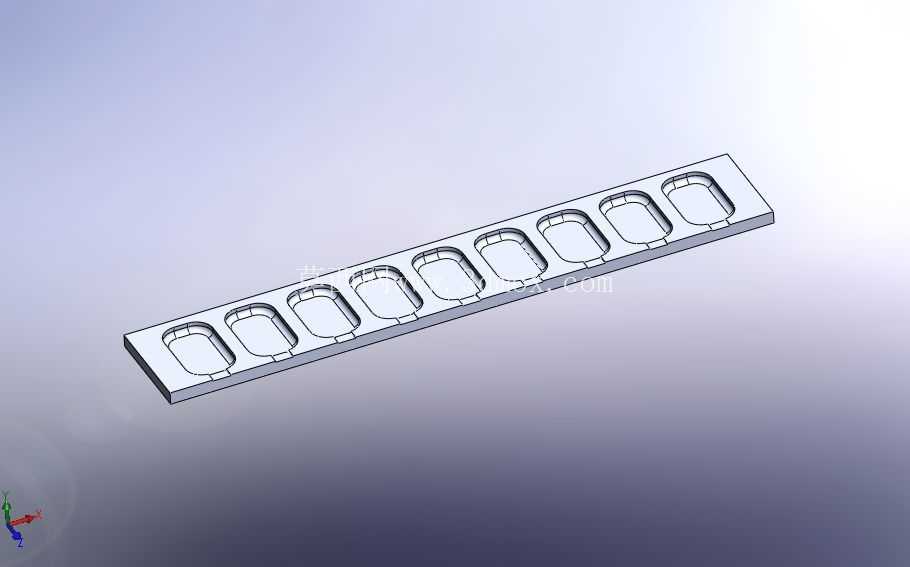

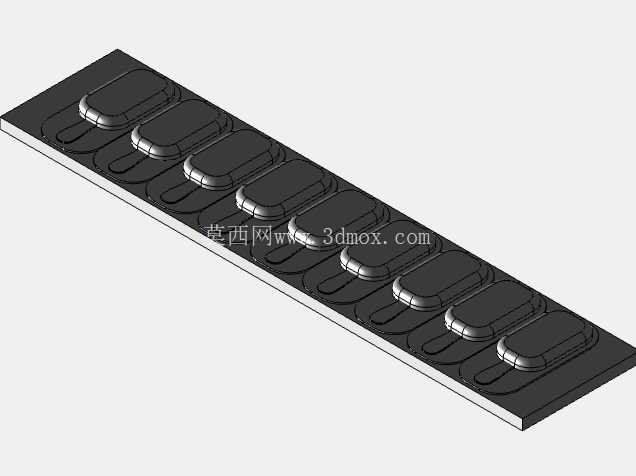

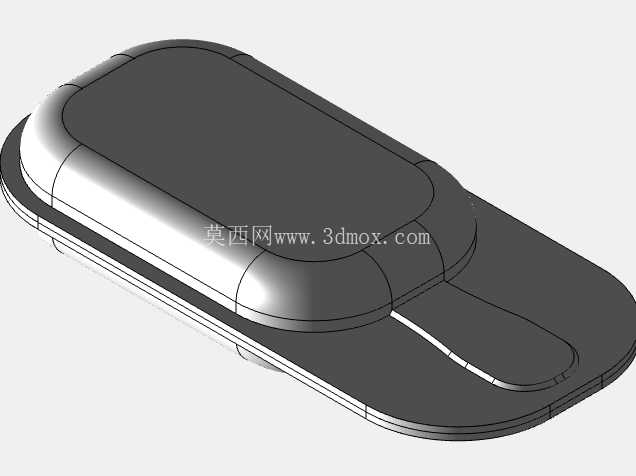

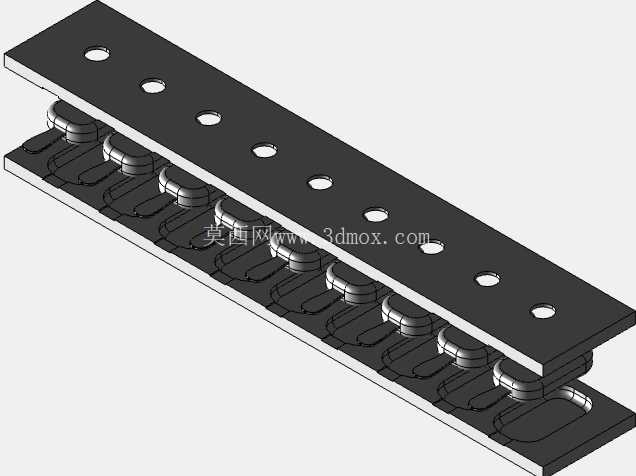

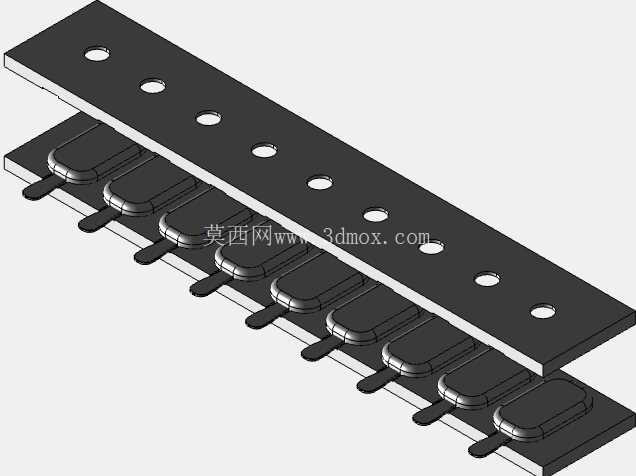

　　这套模具针对自动售货机配套的小型巧克力涂层冰淇淋棒量产需求开发，核心应用场景是无人零售终端配套的小型冷饮生产单元，也可适配小型冷饮加工厂的小批量定制生产线，解决传统冰棒模具脱模易粘料、涂层厚度不均、生产节拍无法匹配售货机补货效率的问题。从实际生产用途来看，模具一次成型可完成带木质棒签的冰淇淋主体包覆巧克力外壳的工序，不需要后续单独浸涂巧克力的环节，能直接产出带独立包装适配性的成品冰棒，减少生产环节的人工转运与二次加工损耗。在功能特性设计上，模具采用上下对开的分型结构，分型面沿着冰棒的最大轮廓线设置，避免分型面错位导致的飞边问题，合模时的定位靠模架四周的止口结构完成，不需要额外加装定位销，减少模具装配时的调整工作量。模腔内部的表面粗糙度控制在Ra0.8以下，减少巧克力浆料与模腔的粘附力，开模时成品能顺利留在下模，配合顶出机构可以实现自动脱模，不需要人工手动取件，适配自动化生产线的连续作业需求。设计思路上优先考虑了食品生产的卫生要求，所有与食材接触的模腔部分采用符合食品接触标准的材质设计，模腔周边没有卫生死角，开合模的缝隙控制在0.02mm以内，避免浆料渗入缝隙造成残留滋生细菌，日常生产结束后可以直接整体冲洗清洁，不需要拆解过多零部件。

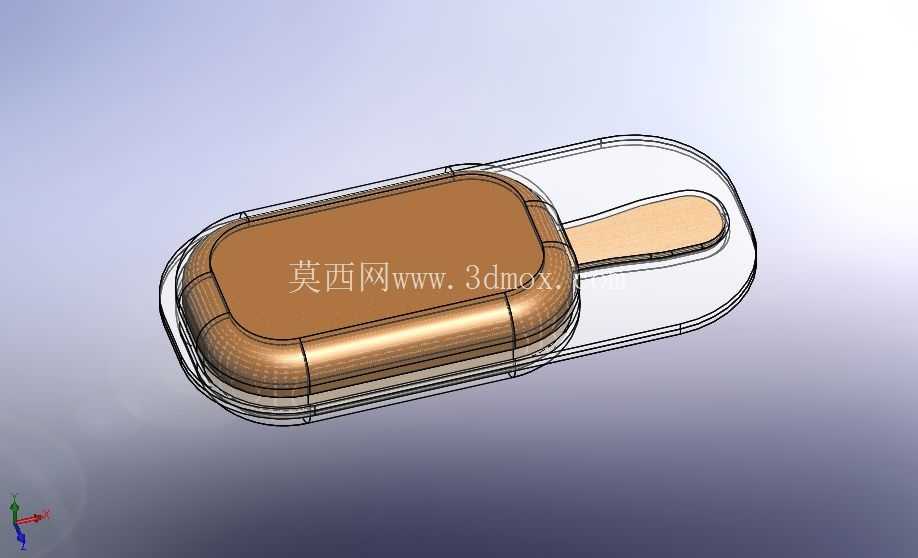

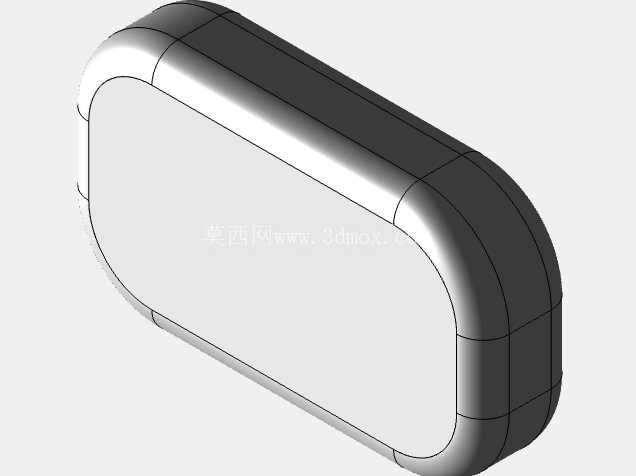

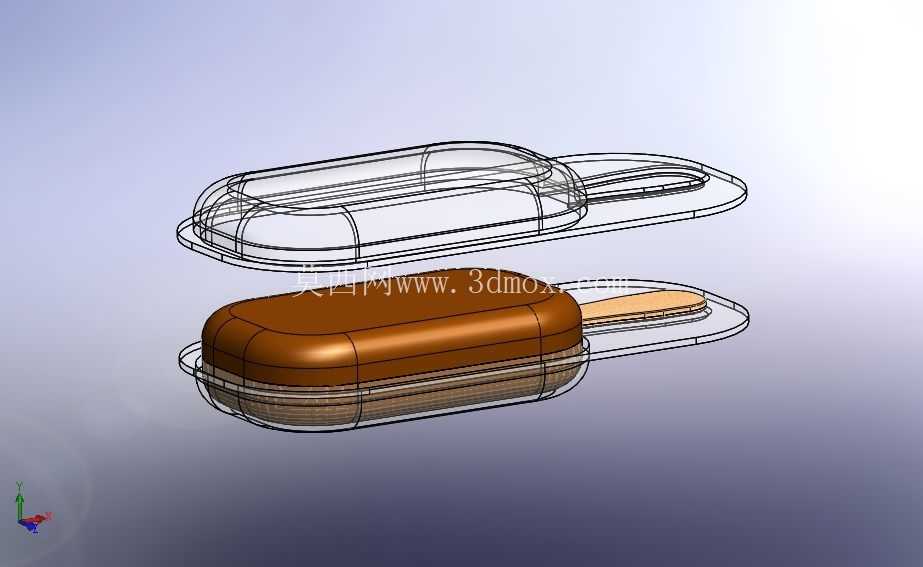

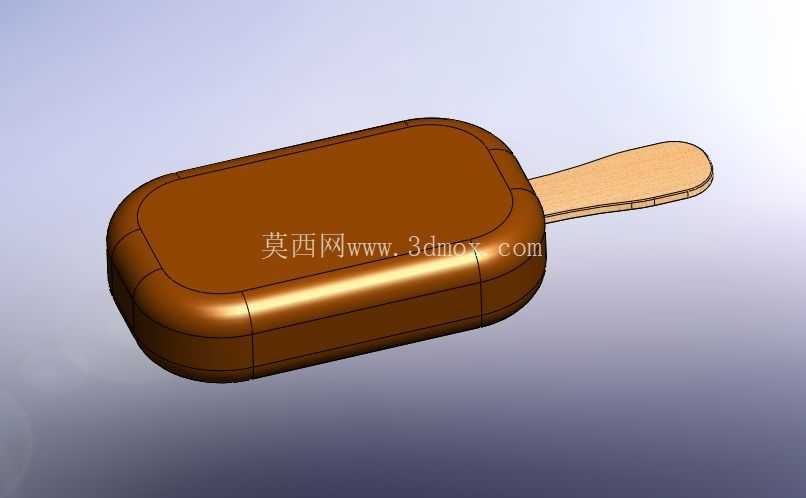

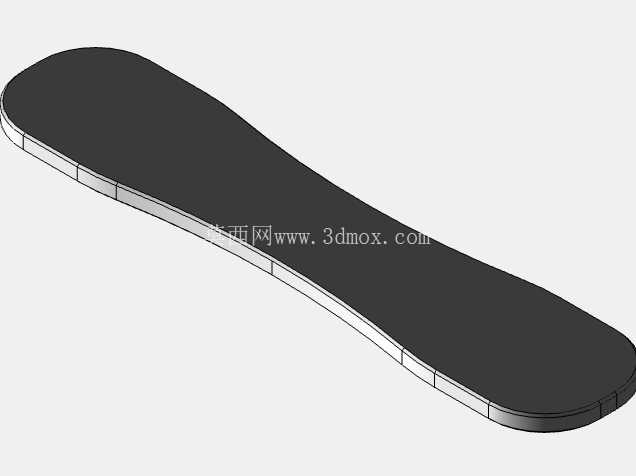

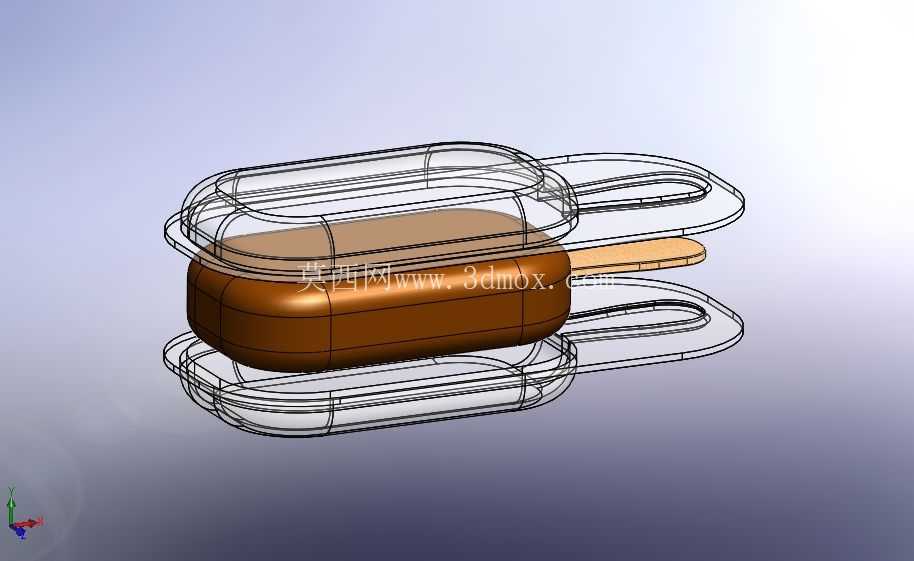

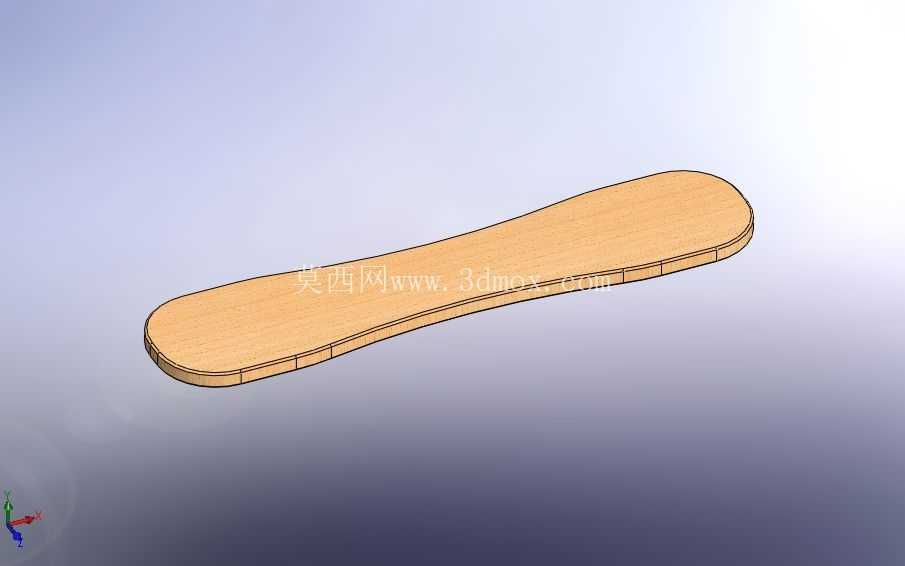

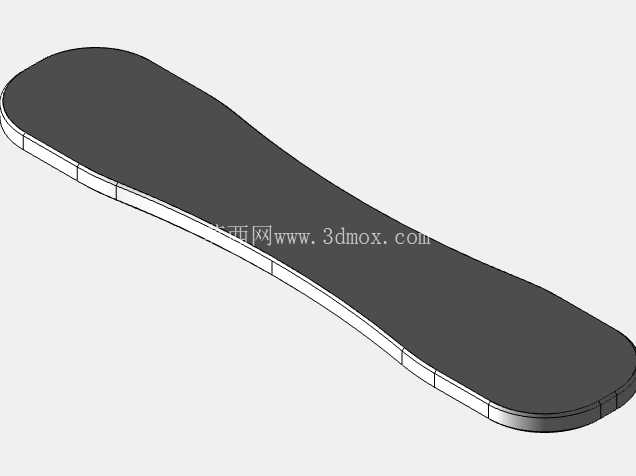

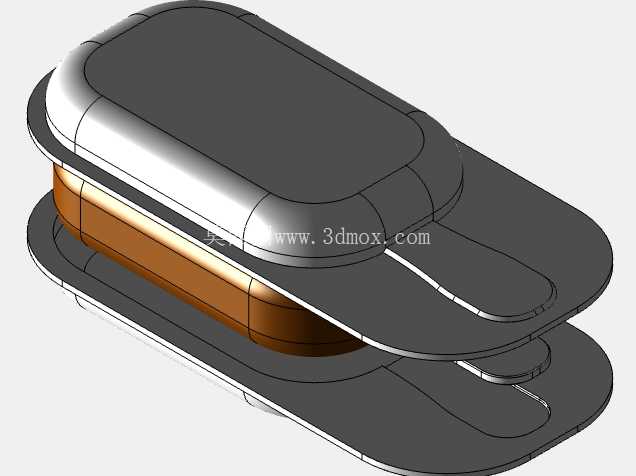

　　针对巧克力涂层的厚度控制，模腔在冰淇淋主体的基础上均匀预留了1.2mm的涂层间隙，合模后注入的巧克力浆料会均匀包覆在冷冻成型的冰淇淋芯体表面，不会出现局部涂层过厚或者漏涂的问题，棒签的定位槽设置在分型面的一端，槽的尺寸和常用的桦木冰棒签过盈配合0.1mm，避免注入浆料时棒签移位导致成品棒签偏心。外形尺寸上，单套模架的长宽尺寸适配现有小型冷饮生产设备的安装工位，安装边界和现有自动售货机内置的制冷成型舱尺寸完全匹配，不需要对现有设备的舱体结构做改造就能直接替换安装，模架的厚度控制在120mm，开合模的行程只需要80mm就能完成取件动作，不会和舱体内的制冷管路、顶出机构产生运动干涉。

　　模腔的流道设计采用侧浇口进胶，浇口位置设置在冰棒的尾端，也就是棒签伸出的一侧，成型后浇口残留的部分会被后续的包装封边位置覆盖，不会影响成品的外观，流道的截面采用梯形设计，浆料在流道内的流动阻力小，充模时间可以控制在2秒以内，匹配每小时1200支的生产节拍。冷却回路的设计沿着模腔的轮廓均匀排布，回路距离模腔表面的距离保持在8mm，保证模腔各个位置的温度均匀，巧克力浆料注入后可以在10秒内完成冷却定型，不会出现局部冷却慢导致的涂层变形问题。针对生产中可能出现的棒签漏放问题，模架上预留了传感器安装位，可以加装光电检测元件，检测到没有放置棒签时设备不会执行合模注料动作，避免浆料浪费和模具堵塞。

　　整套模具的结构没有复杂的抽芯机构，所有动作都靠设备的上下开合动作完成，故障率低，日常维护只需要定期检查合模面的清洁和导向部位的润滑即可，不需要专业的模具维修人员就能完成日常保养，适配小型生产场景的人员配置需求。在实际试生产验证中，这套模具连续生产8小时的成品合格率可以达到99.2%，主要的不良项是偶尔出现的棒签定位偏移，通过调整棒签上料机构的推送位置就能解决，不需要修改模具结构。模腔的磨损寿命按照生产100万次的标准设计，正常使用情况下不需要更换模腔部件，长期使用的维护成本低。
