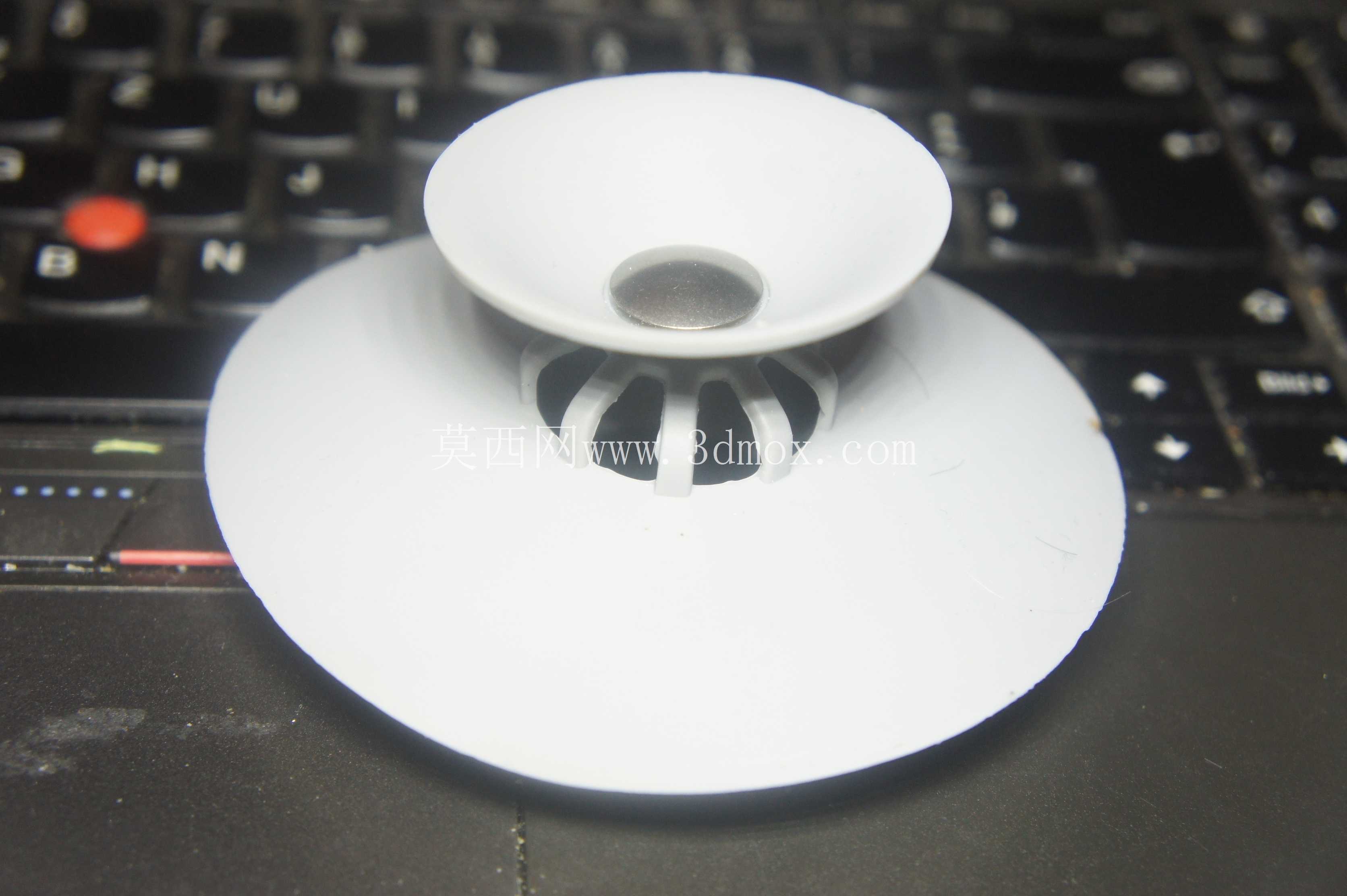

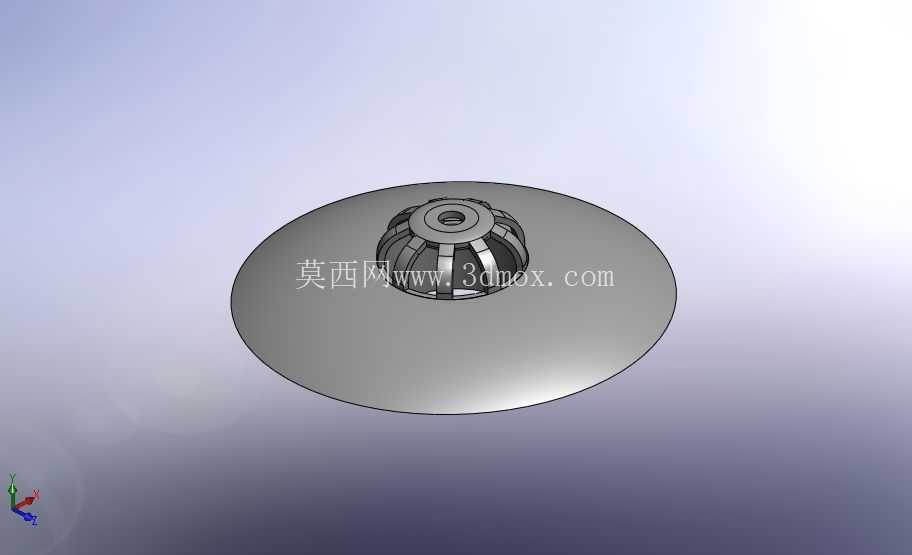

带金属连接件多部分硅胶排水密封结构

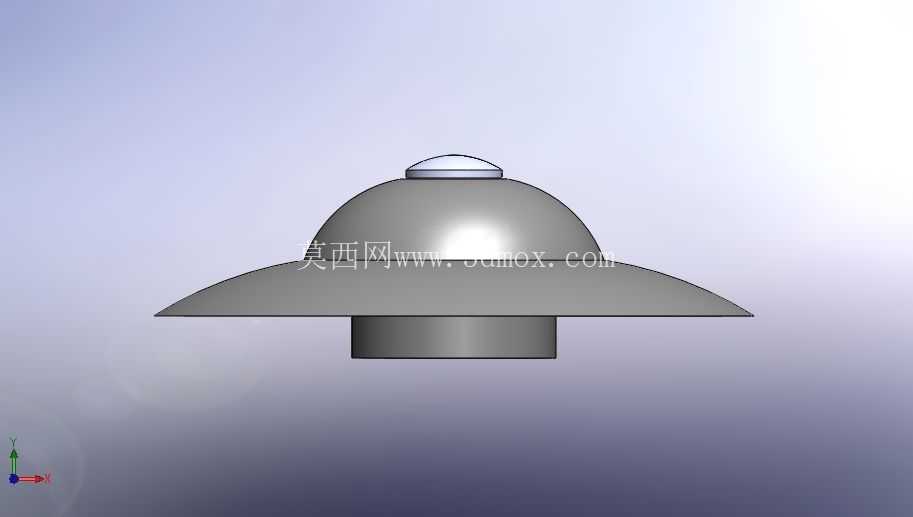

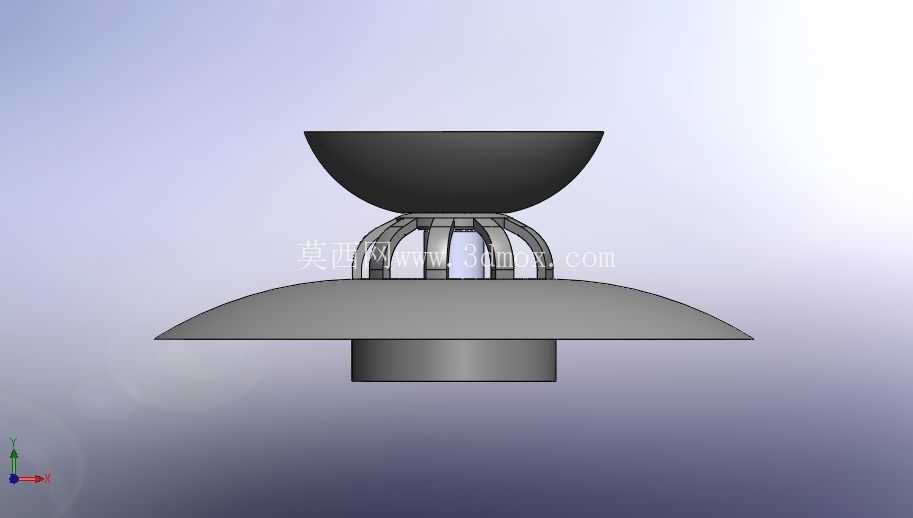

　　在民用给排水、卫浴设施的管路配套场景中，无独立封闭件的排水管路长期存在异味返溢、虫类通过管道进入室内的痛点，常规水封结构多为固定一体式，无法兼顾密封阻隔与主动排水的双重需求，这款带金属连接件的多部分硅胶排水密封结构，正是针对这类场景的痛点完成的结构设计。从实际安装适配维度看，该结构下部设置的圆柱状对接段，可直接适配常规家装、商用场景下公称直径32mm、40mm、50mm的标准排水管道接口，安装时无需额外定制转接配件，下部圆柱段外壁预留的环形凹槽可嵌入配套橡胶密封圈，插入管道后即可实现侧壁静密封，避免接口位置出现渗漏水问题；中部向外延伸的伞状挡边直径大于常规排水管道的管口外径，安装后可完全覆盖管口边缘，既能够阻挡杂物从管口与密封件的缝隙掉入管道，也可作为安装定位的限位结构，避免密封件整体掉入管道内部造成堵塞。

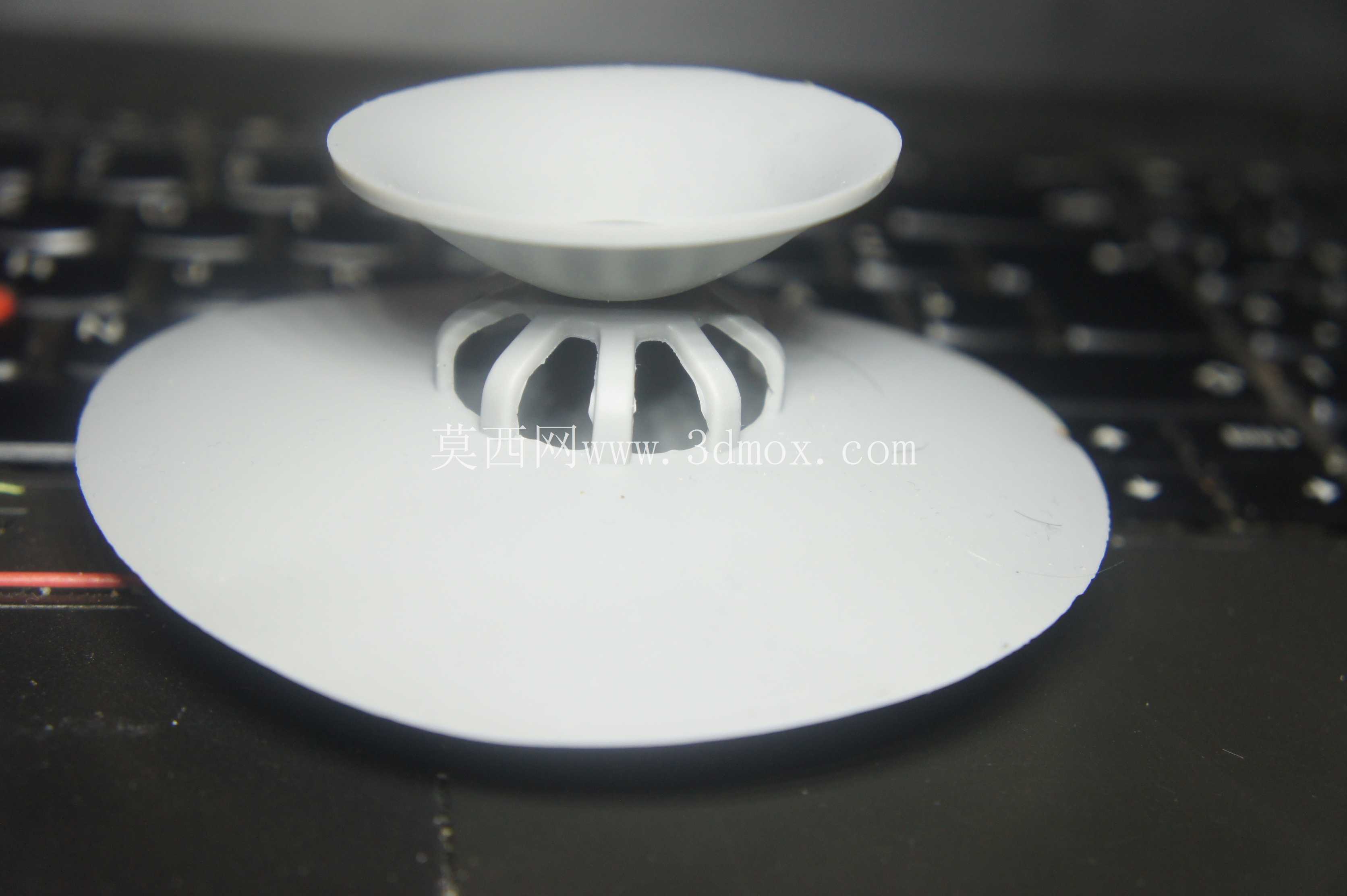

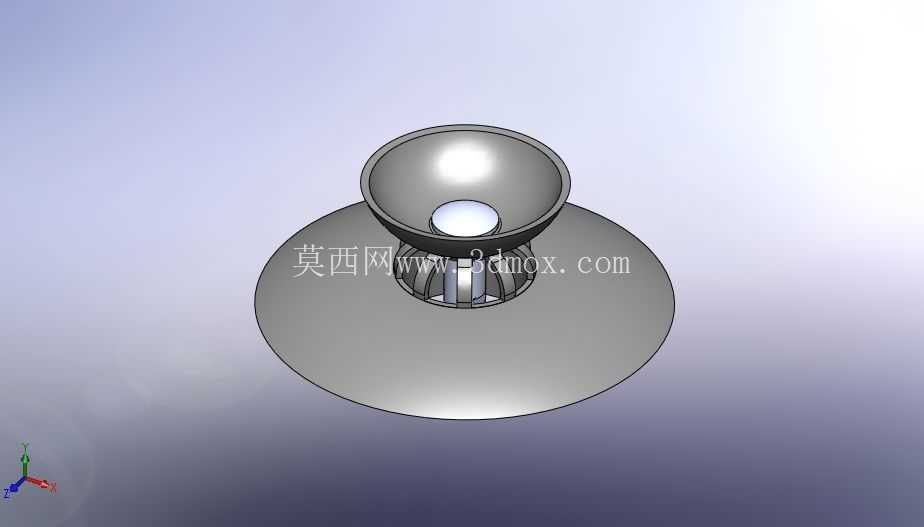

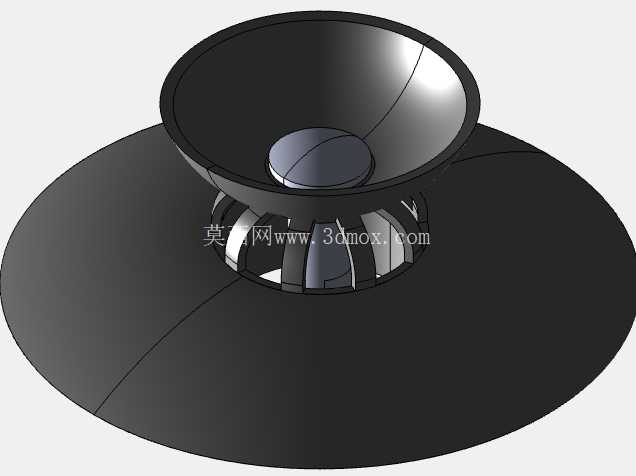

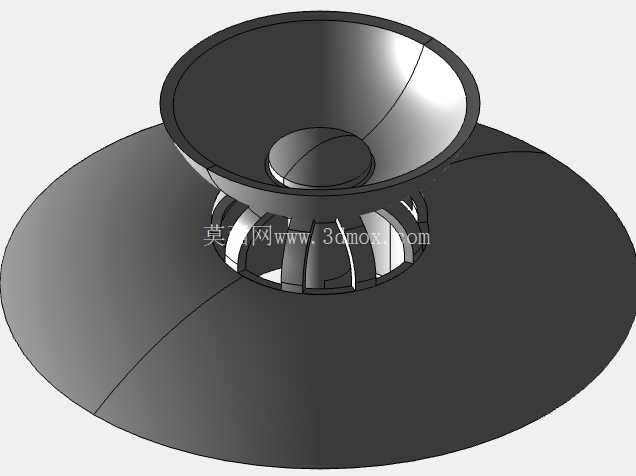

　　上部的碗状盛水结构是实现水封功能的核心载体，按照给排水设计的相关规范要求，水封深度需满足不小于50mm的阻隔要求，该碗状结构的内部盛水容积经过测算，静态储水状态下可形成稳定的液封层，有效阻隔排水管道内的异味、有害气体以及管道内滋生的小飞虫通过排水口进入室内空间，相比传统的P弯、S弯水封结构，该集成式密封件无需在管道下方预留较大的安装弯折空间，对于下沉深度不足的同层排水场景、台盆下方空间局促的安装场景有更强的适配性。

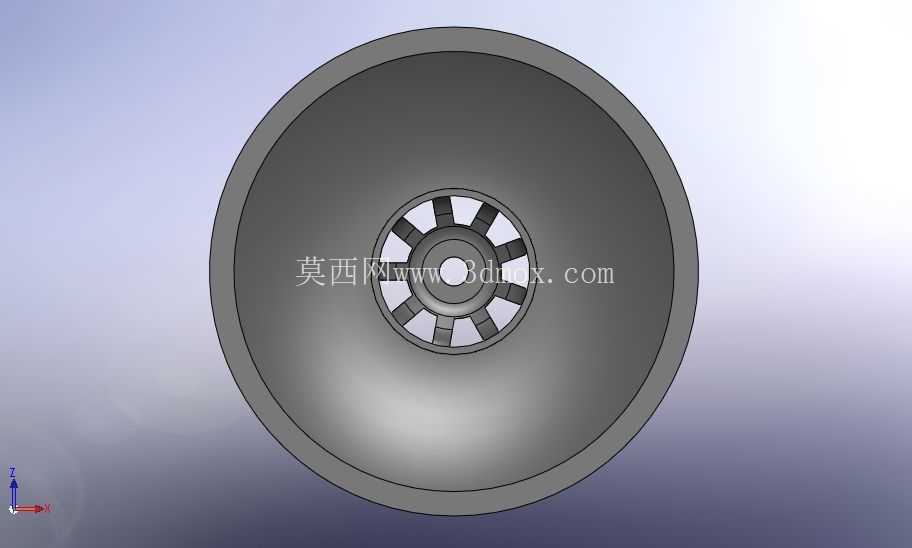

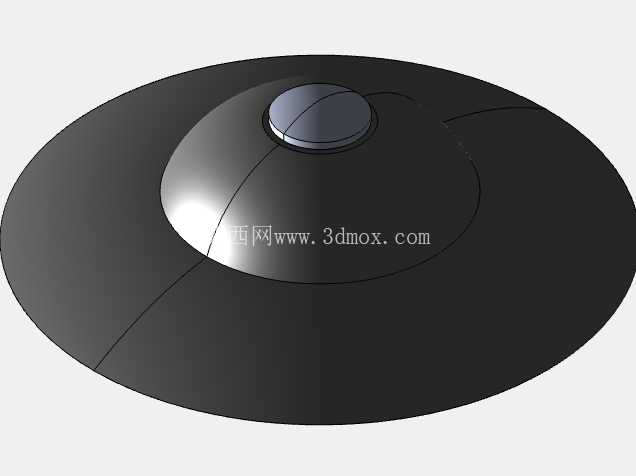

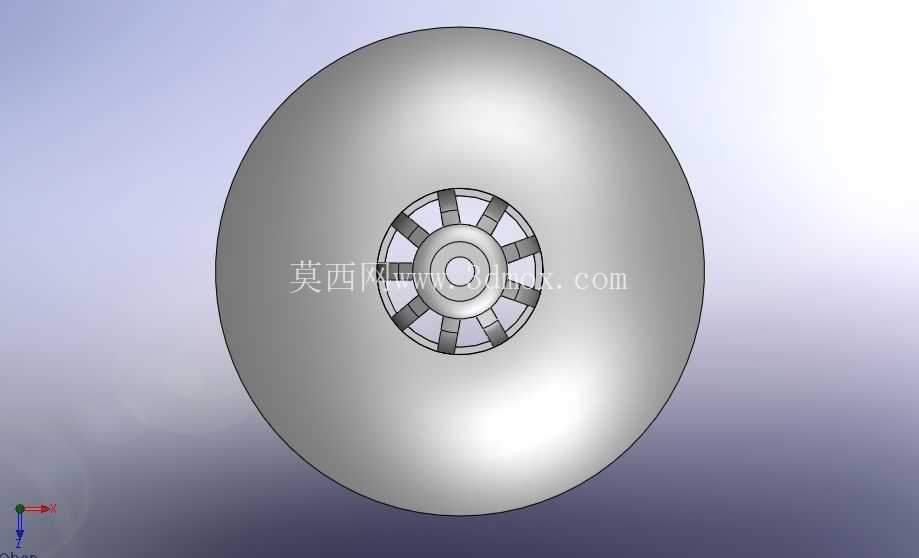

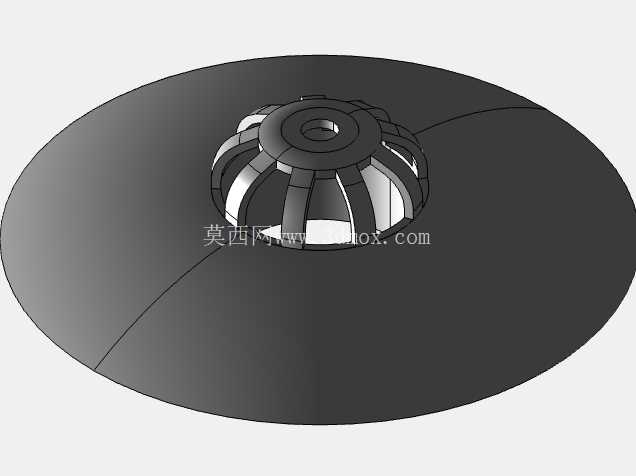

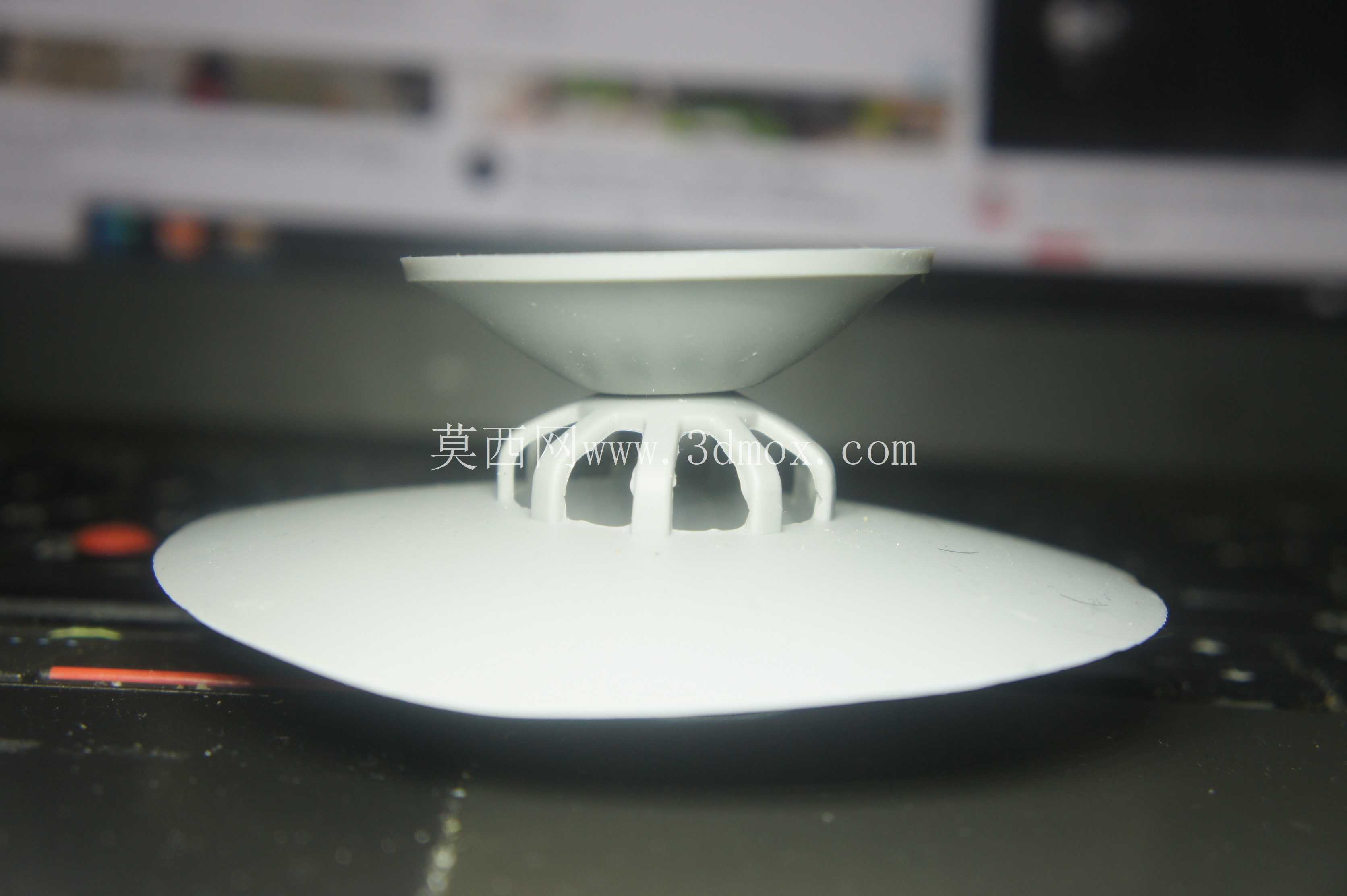

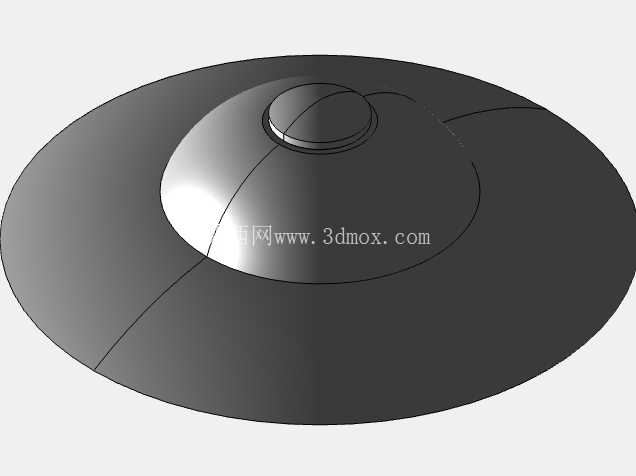

　　连接上部碗状结构与下部对接段的金属连接架，采用多根均匀分布的辐条式结构设计，这种结构一方面可以减少排水时的水流阻力，让上部碗体内溢出的水能够快速通过辐条间隙流入下部管道，不会在中部形成积水残留；另一方面金属材质的连接架相比纯塑料结构有更好的结构强度，长期使用不会出现结构蠕变变形，可承受上部按压结构的反复作用力，保证整个密封结构的长期使用稳定性。设置在结构顶部的金属螺栓按压触发结构，是实现主动排水功能的核心设计，当碗状结构内积存的杂物、污水需要快速排空时，无需将整个密封件从管道内拔出，只需向下按压顶部的金属螺栓，即可带动上部的碗状密封体向下位移，让碗体边缘与中部的伞状挡边之间形成排水间隙，碗体内积存的水和杂物可顺着间隙直接流入下部管道，松开按压后，硅胶材质的复位结构会带动碗体自动回位，重新形成密封储水的状态，整个操作过程无需接触脏污的积水，日常清洁维护十分便捷。在材质选型上，与水、污物接触的密封主体部分采用硅胶材质，这种材料有良好的耐老化性能，长期接触卫浴场景下的洗发水、沐浴露、清洁剂等弱酸碱物质不会出现硬化、开裂问题，同时硅胶表面的表面能较低，脏污不易附着，日常冲水即可带走表面附着的污物，减少霉菌滋生的可能；金属连接件与顶部按压螺栓采用304不锈钢材质，可适应长期潮湿的使用环境，不会出现生锈、锈蚀污染水质的问题。

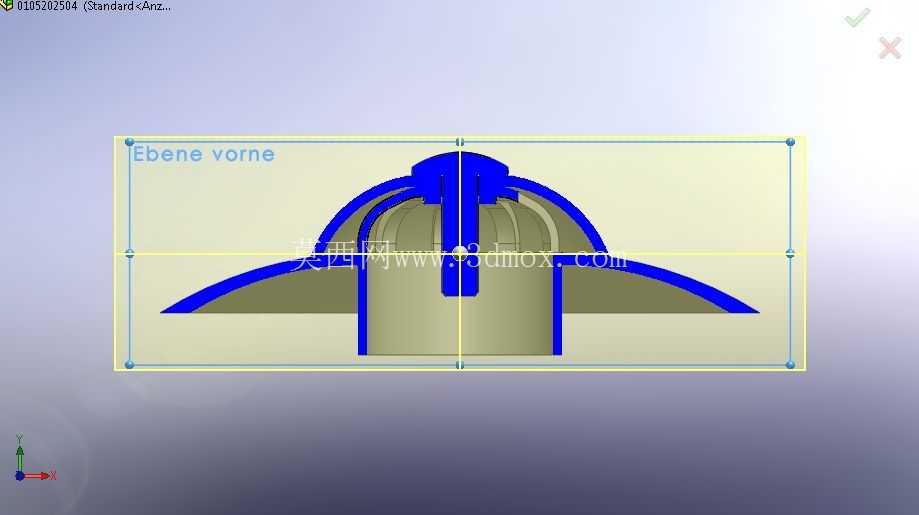

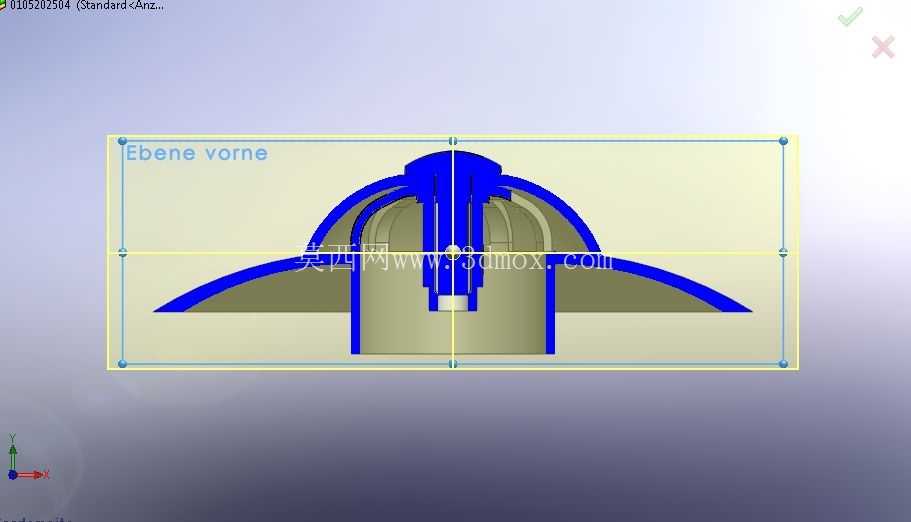

　　从结构设计的细节来看，整个密封结构采用分体装配式设计，各个部件之间通过卡扣结构进行连接，当某个部件出现老化损坏时，可单独更换对应部件，无需整体替换整个密封件，降低后期的维护成本；所有与水流接触的边角位置都做了圆弧过渡处理，没有直角死角，不会出现污物卡滞、残留的问题，减少长期使用后的异味产生。在实际工程选型过程中，这类密封结构可广泛适配卫生间地漏、台盆排水口、拖把池排水口、阳台排水口等多种没有设置存水弯的排水点位，相比传统的水封配件，它的整体安装高度更低，适配更多老旧小区排水改造、同层排水系统的安装需求，按压排水的设计也解决了传统水封需要整体取出清理、操作不卫生的痛点。建模过程中针对硅胶部件的形变特性做了对应的结构补偿，考虑到硅胶材质在长期受压状态下的形变量，金属连接架的支撑位置做了加强筋设计，避免长期按压后硅胶部件出现过度形变导致密封失效；同时上部碗体的壁厚做了梯度设计，与金属架连接的位置壁厚更大，边缘密封位置壁厚稍薄，既保证整体结构强度，也让回位时的密封贴合度更好。
