可充电LED灯八角形金属连接基座结构

日常接触的便携可充电LED照明设备中，这类八角形金属基座是承担结构连接、密封防护的核心五金零件，并非简单的装饰结构件。从实际应用场景来看，这类零件多用于户外便携露营灯、工业检修手持照明灯、应急备用充电LED灯的灯头与电池仓连接位置，既要承担灯头模组的固定载荷，也要兼顾手持使用时的抗磕碰性能，同时还要配合密封胶圈实现IP等级的防水防尘效果，适配户外多尘、零星降雨的使用环境。

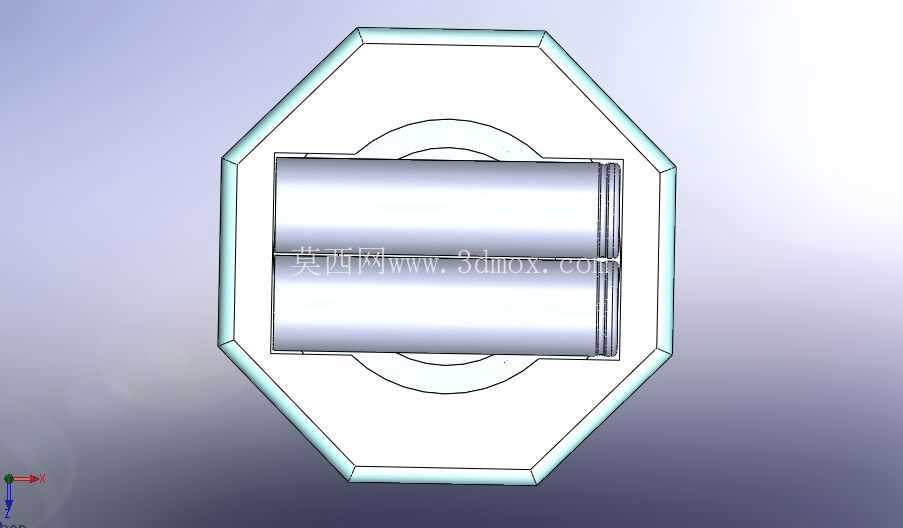

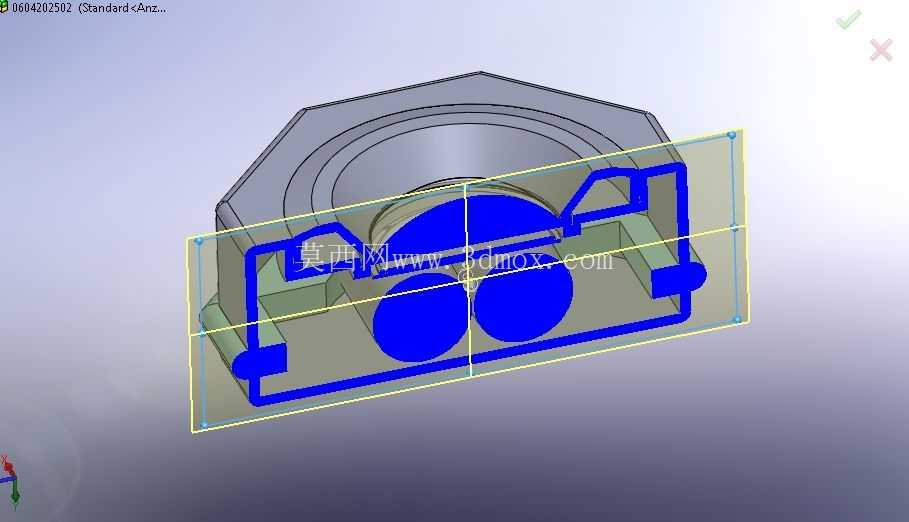

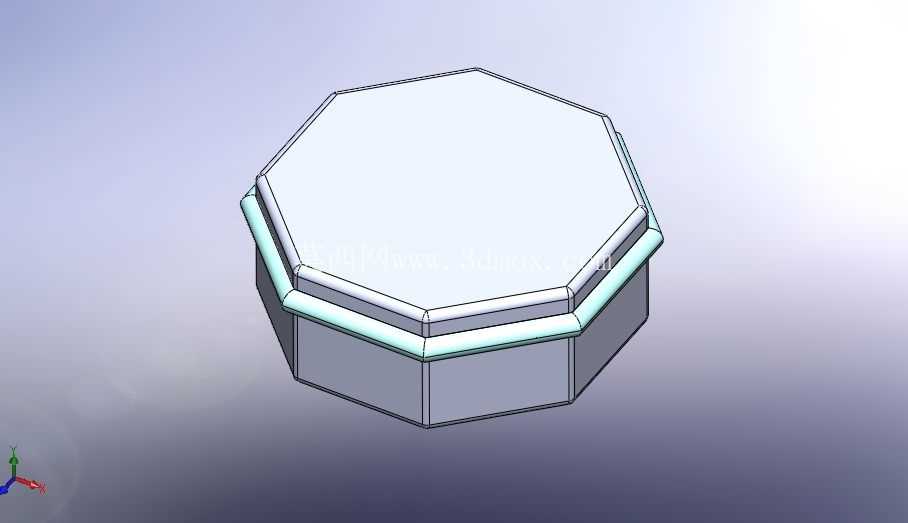

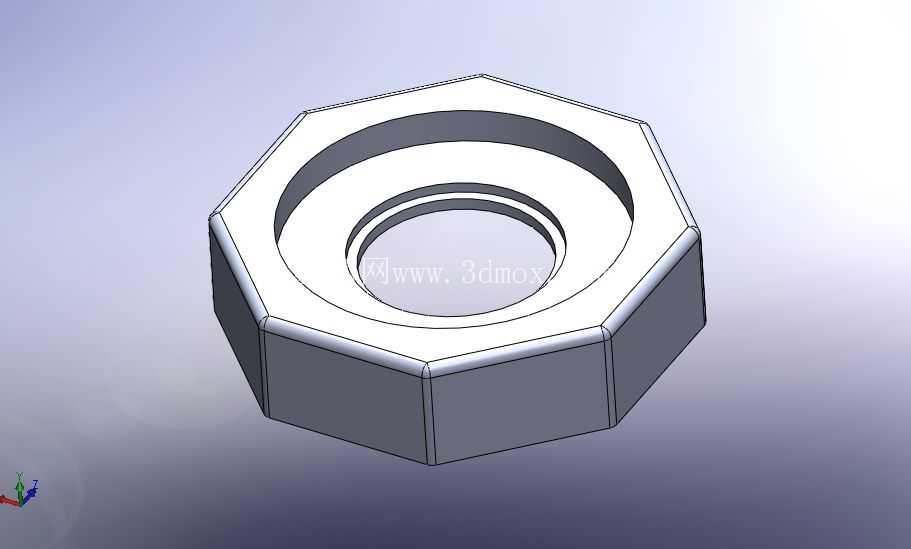

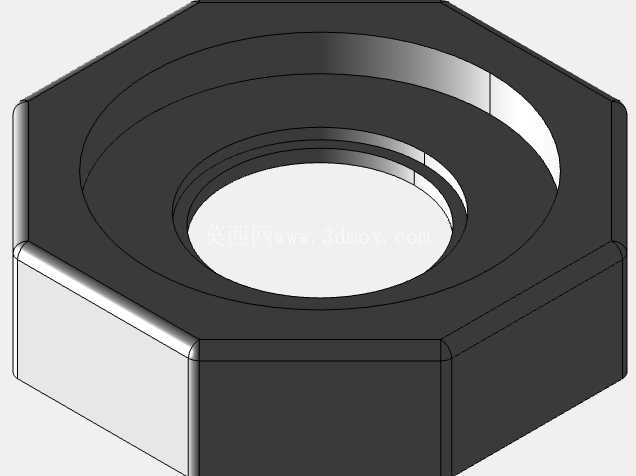

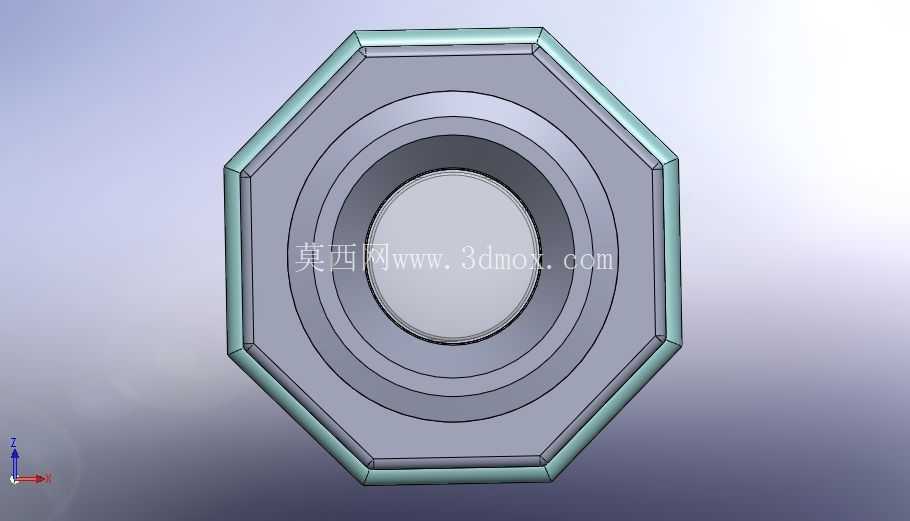

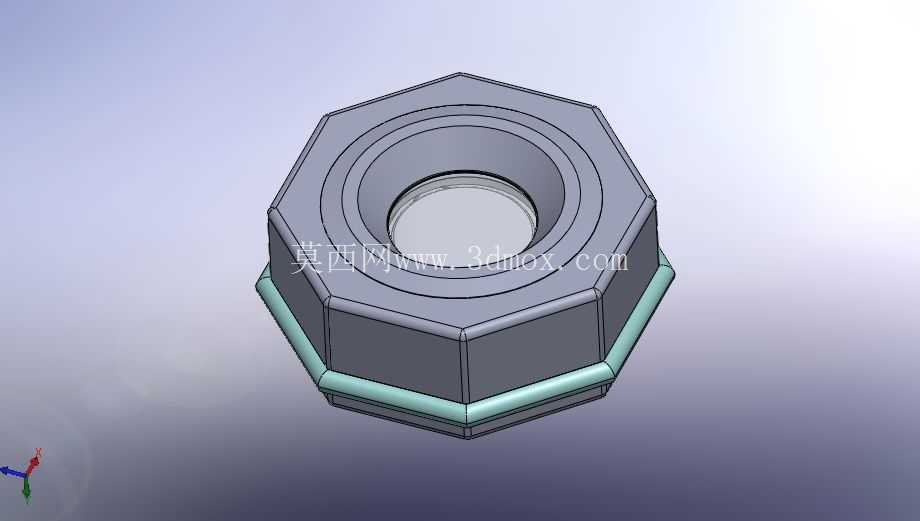

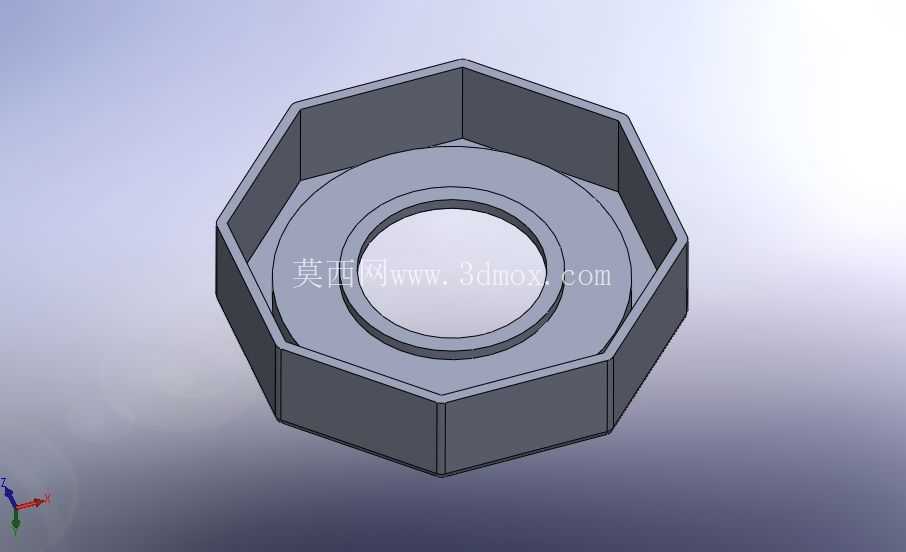

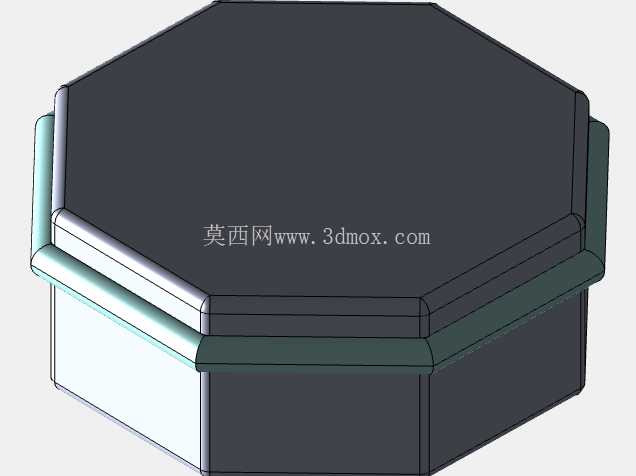

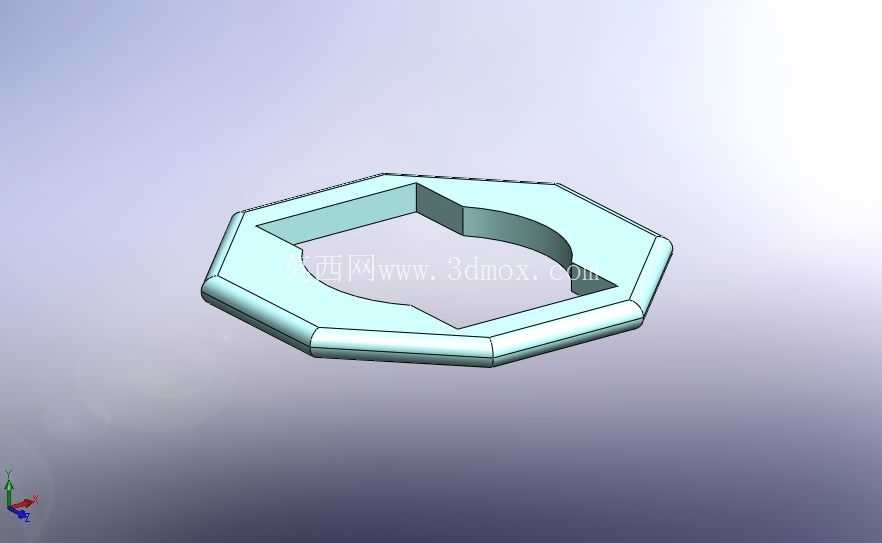

从功能特性上拆解，该零件采用八角形的外轮廓设计，并非随意选择的造型：相比常规六角螺母类结构，八角外形在手动拧紧操作时能提供更多的受力接触面，用户在无工具的场景下徒手拆装灯头更换光源、检修内部电路时，不容易出现打滑脱手的问题；同时八角结构的对边尺寸预留了足够的扳手卡位空间，在工厂批量组装时可以用标准开口扳手实现定扭矩拧紧，保证装配一致性。零件中部的通孔是走线与灯头电极的穿过通道，孔壁的台阶结构是专门设计的定位止口，装配时灯头的塑料基座可以直接卡在台阶面上，不需要额外打胶就能实现径向定位，减少装配工序的复杂度。零件下部的环形凹槽是密封胶圈的安装位，凹槽的深度、宽度公差控制在±0.05mm范围内，装配标准线径的丁腈橡胶圈后，拧紧时胶圈产生均匀的压缩变形，能阻挡水汽、粉尘从连接缝隙进入电池仓，避免内部充电电路、锂电池组出现短路腐蚀问题。

从设计思路来看，该零件采用压铸工艺成型，选材上优先使用ADC12铝合金，材料本身的密度低、压铸流动性好，成型后零件重量轻，不会增加手持LED灯的整体负重，同时表面阳极氧化处理后具备不错的抗腐蚀性能，长期手持接触汗液也不会出现锈迹。结构设计上所有的棱边都做了R0.3-R0.5的圆角过渡，一方面是压铸工艺的要求，避免尖角位置出现充型不满、应力集中开裂的问题，另一方面也避免用户使用时被锐边划伤，符合手持类产品的安全设计要求。零件的壁厚设计保持均匀，基本维持在2.5mm左右，没有出现壁厚突变的位置，避免压铸成型后出现缩孔、翘曲变形，保证后续机加工内螺纹、端面的尺寸精度。

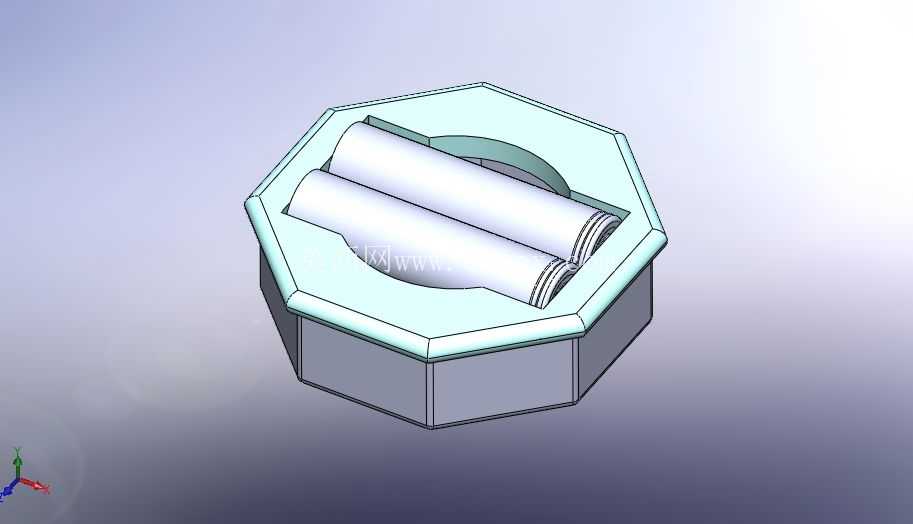

从安装边界与尺寸配合来看，该零件的八角对边尺寸适配常见的39600mAH容量圆柱锂电池仓的外径，装配后外轮廓与电池仓外壳齐平，不会出现突出的台阶硌手的问题；内孔的台阶面与灯头LED模组的铝基板安装位置距离经过精准核算，刚好预留出驱动电路板的安装空间，不会出现装配后电路板被挤压、线路被压断的问题。零件下端设计的小直径止口与电池仓的上端内孔采用间隙配合，配合公差控制在H7/h6，装配时可以轻松插入，同时不会出现明显的晃动，配合胶圈的预紧力，整个连接结构在1米高度自由跌落的测试工况下，也不会出现松脱、断裂的问题。这类零件的设计看似简单，实则需要兼顾工艺可行性、装配效率、使用手感、防护性能多个维度的要求，是便携照明产品中非常典型的压铸件结构设计案例，结构设计从业者在做同类手持设备连接结构时，可以参考这种兼顾徒手操作与工装装配的外形设计思路，以及兼顾定位与密封的台阶、凹槽结构布局。
