浴袍香肠自动化成型压合模具结构

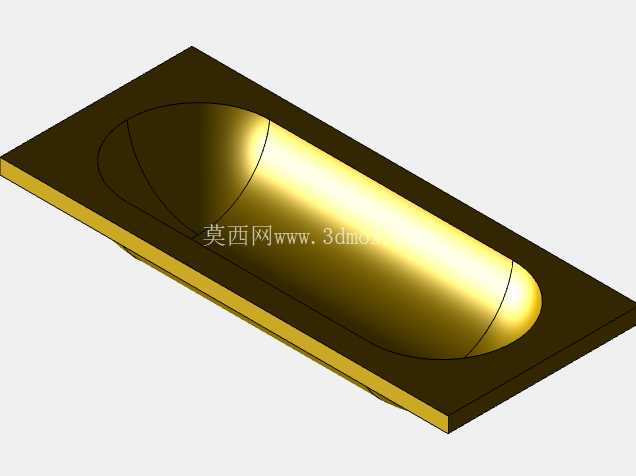

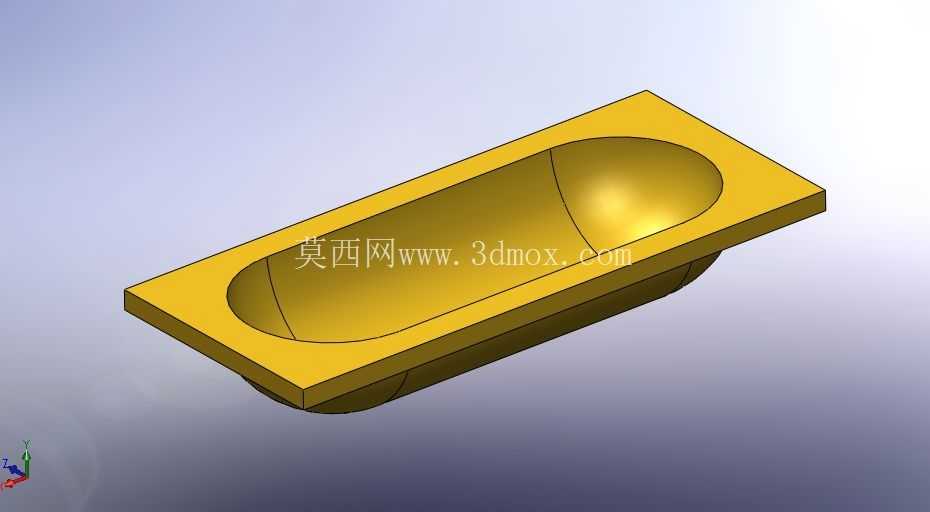

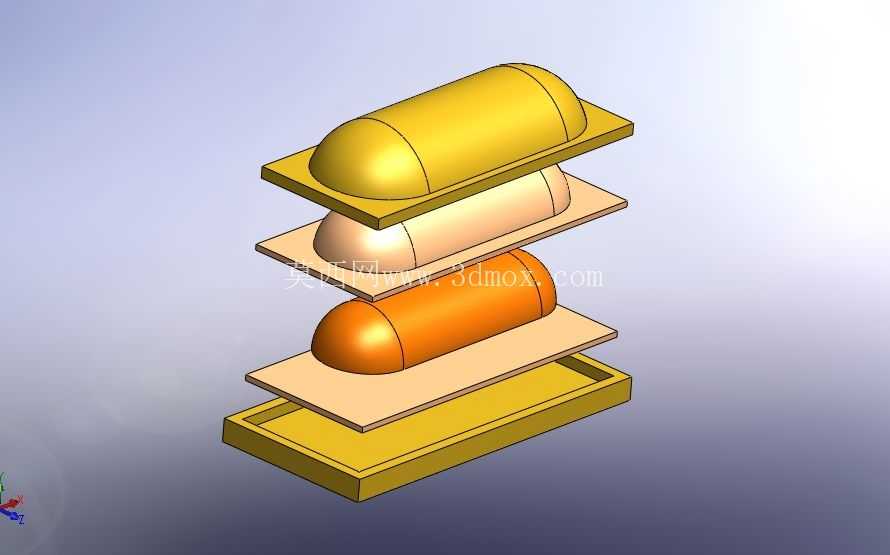

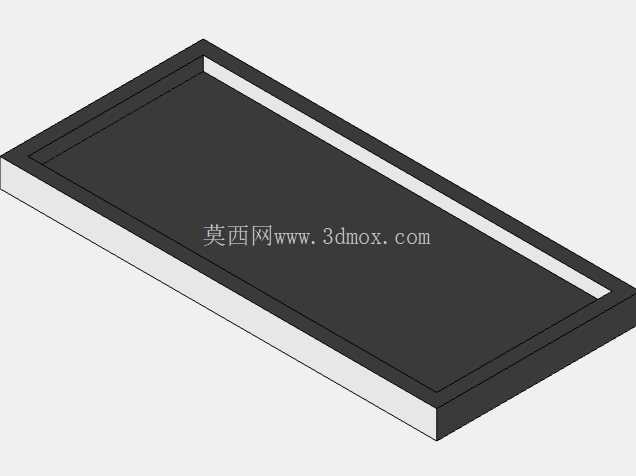

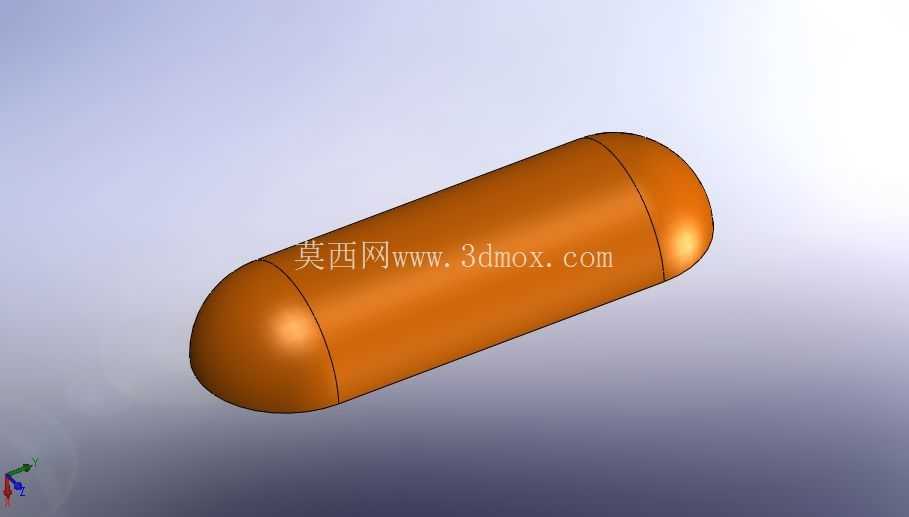

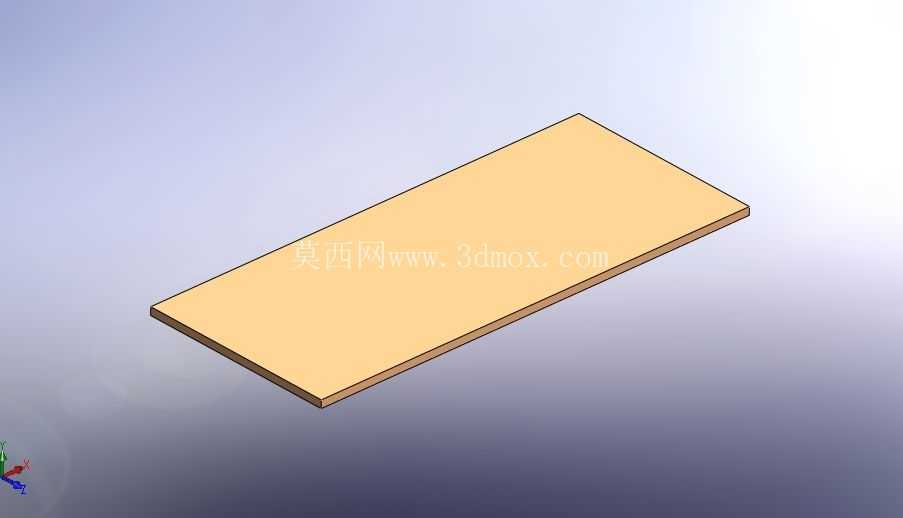

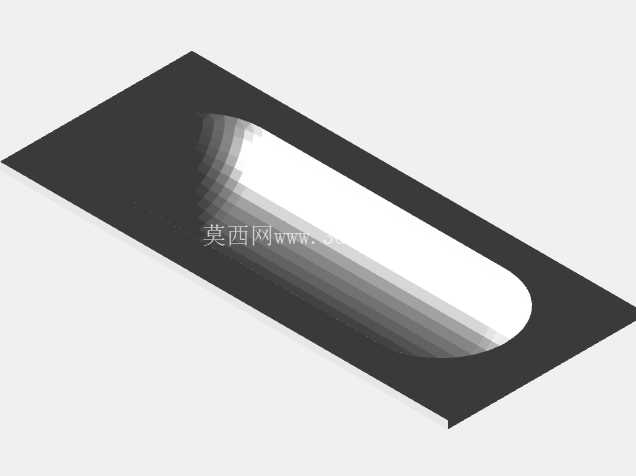

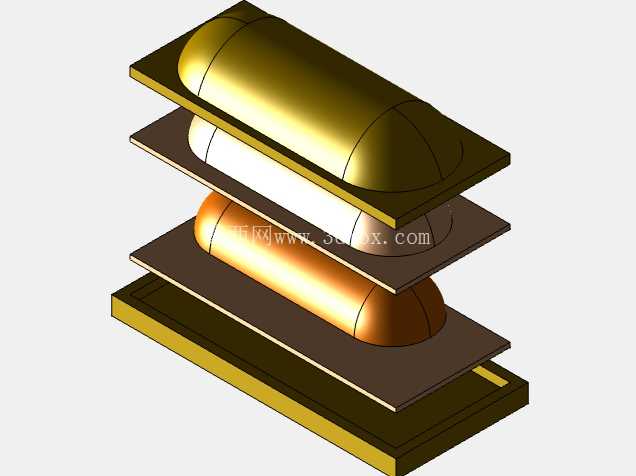

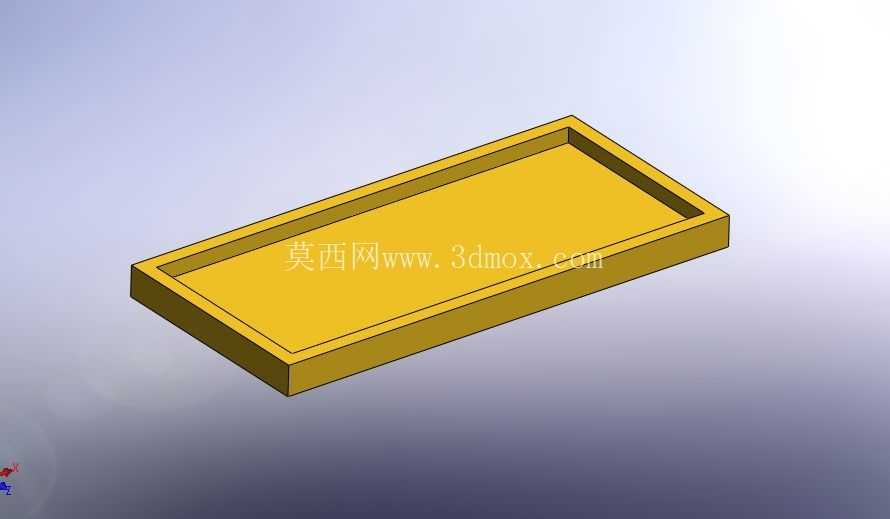

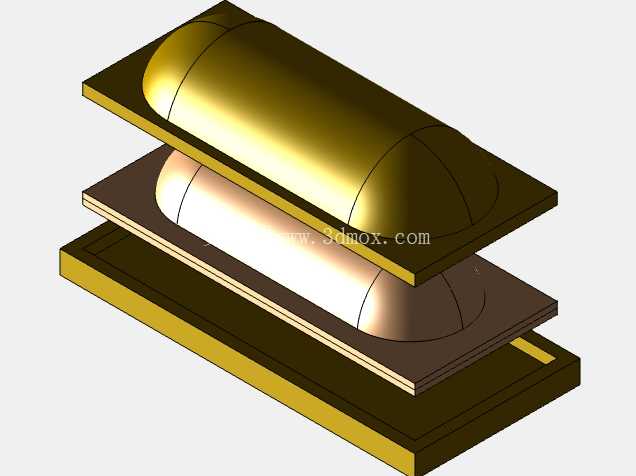

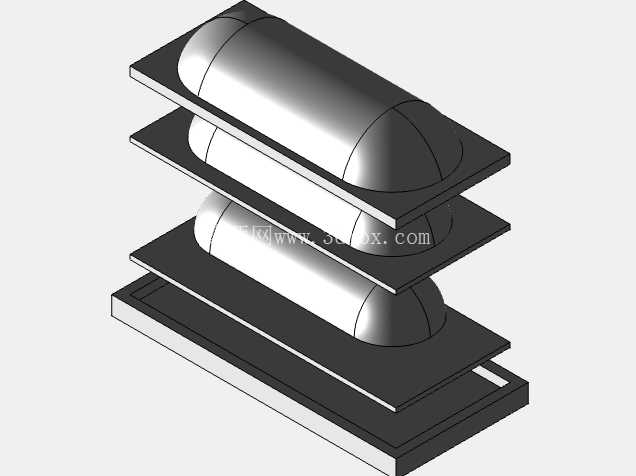

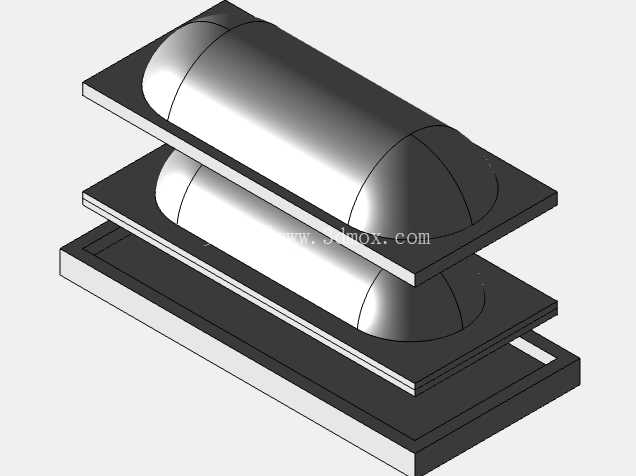

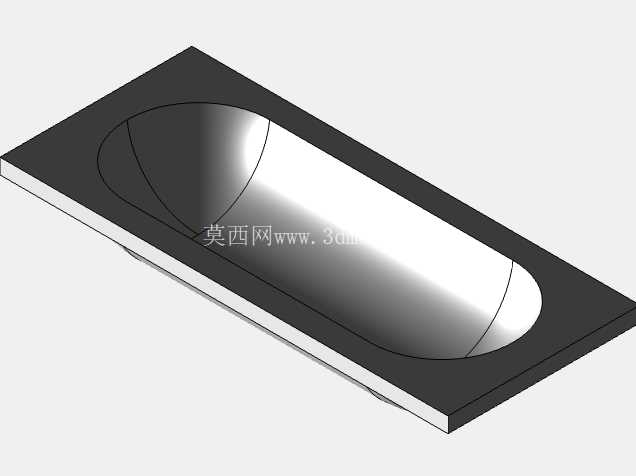

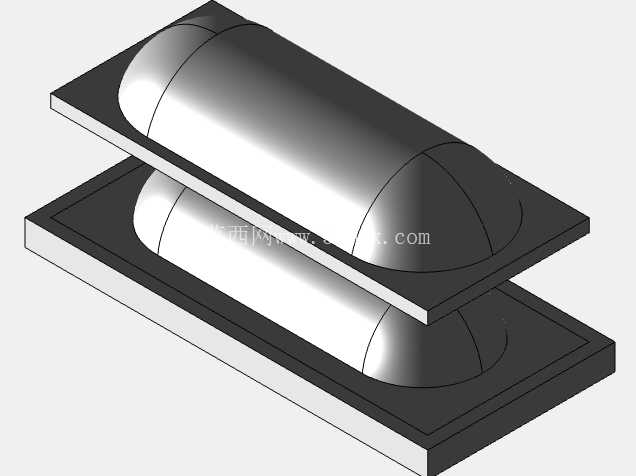

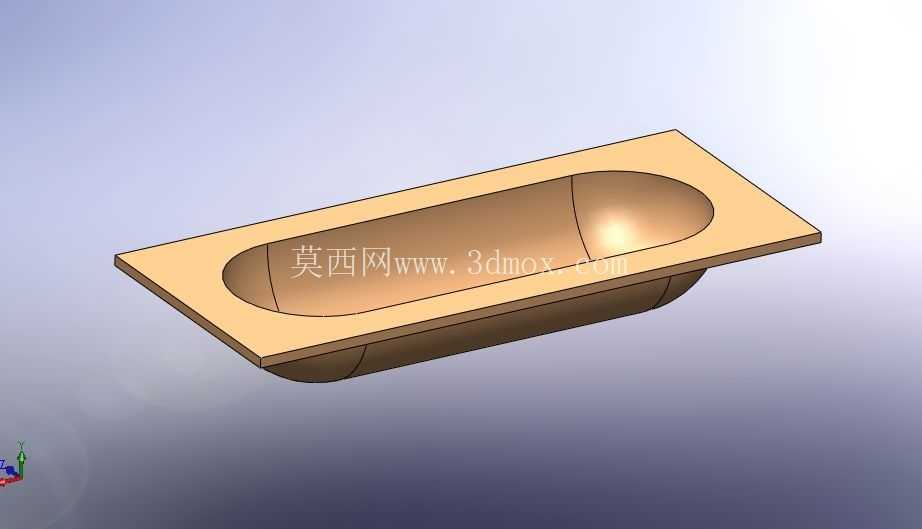

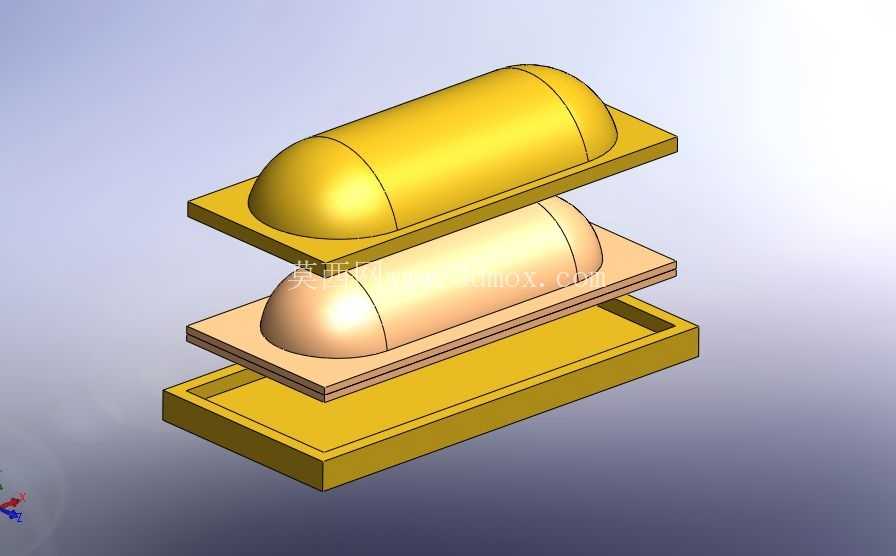

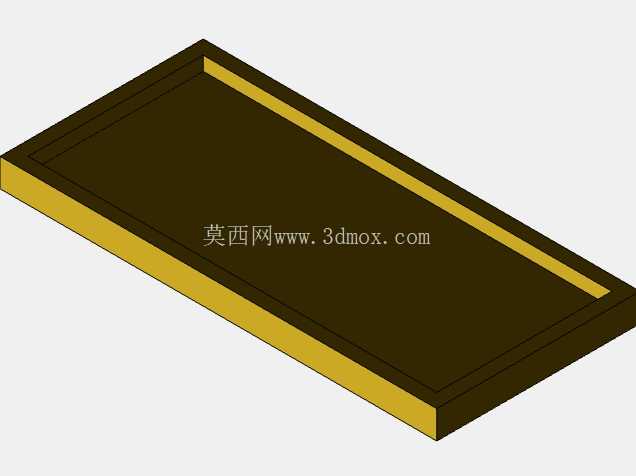

　　这套结构针对德式特色餐食“浴袍里的香肠”的自动化量产需求设计，核心解决传统手工制作中酥皮包裹一致性差、成型效率低、烘烤后外形规整度不足的痛点，适配自动化食品分配执行产线的工位安装需求，可直接对接前端肠体分切工位与后端烘烤输送线，实现从肠体上料到酥皮压合成型的全工序衔接。从结构分层来看，整套模具采用四层叠合式设计，最下层为定位承托底座，采用带围边的矩形槽结构，槽体内腔尺寸与裁切后的标准矩形酥皮外形完全匹配，围边高度控制在3mm，既可以避免酥皮放置时出现偏移，也不会在合模过程中挤压酥皮边缘造成酥皮碎裂；底座上方第一层为下成型托板，托板表面加工有半圆柱型型腔，型腔弧度与纵切后半根香肠的外圆弧度完全吻合，型腔深度为肠体半径的1.1倍，确保纵切后的香肠切面朝上放置时不会出现滚动移位，同时预留出酥皮受热膨胀的微小间隙，避免烘烤过程中肠体油脂渗出顶破酥皮。

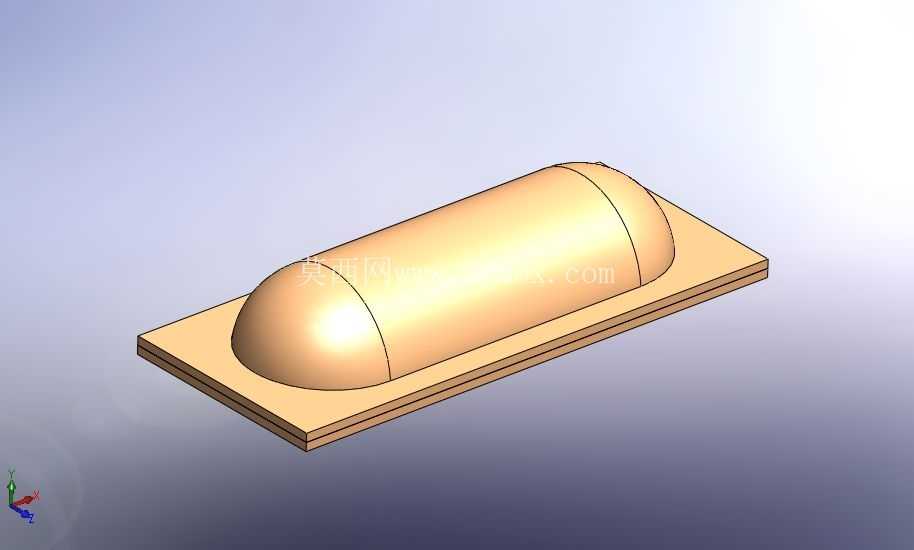

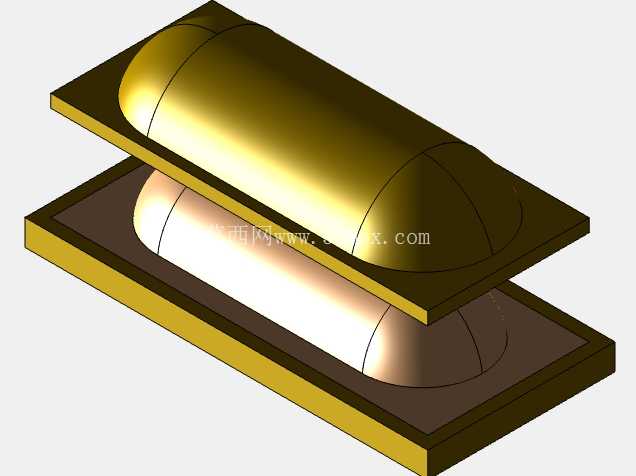

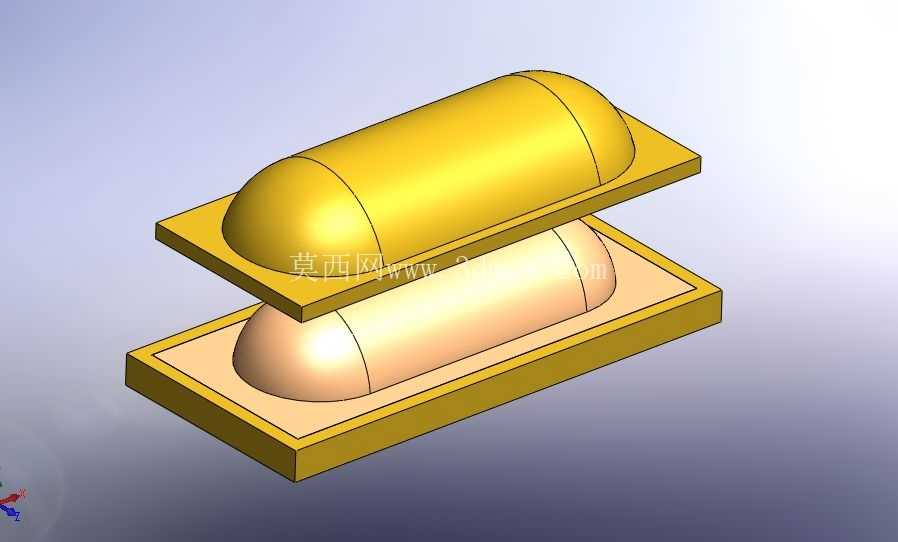

　　第二层为中间隔层板，板体同样加工有与下层对应的半圆柱型腔，合模时隔层板下表面与下托板上表面贴合，两个半圆柱型腔拼合为完整的圆柱腔，刚好包裹住单根纵切后对合的香肠，隔层板上表面则加工有另一组半圆柱型腔，用于放置第二片酥皮与上半部分肠体，确保上下两层肠体与酥皮的同轴度偏差控制在0.2mm以内，避免压合后出现酥皮厚薄不均的问题。最上层为上压合模，模体下表面的半圆柱型腔与中间隔层板的上型腔对应，合模时上模与中间隔层板、下托板通过四角的定位导柱实现精准对位，导柱配合间隙控制在0.05mm，保证每次合模的压合位置一致，不会出现酥皮错位、肠体偏移的问题。在实际产线应用中，这套模具可直接安装在自动化食品分配机的执行工位，前端机械臂将预切好的矩形酥皮放置到下托板与中间隔层板上，再将纵切为两半的熏制萨拉米肠、熟制香肠分别放置到对应型腔中，随后执行机构带动上模下压，保压2秒后即可完成酥皮与肠体的初步压合定型，压合过程中模体的型腔边缘会将酥皮的接缝处压出细密的压痕，确保烘烤过程中酥皮不会散开，同时不会压断酥皮的分层结构，保证烘烤后酥皮的酥脆口感。

　　设计过程中重点考虑了食品加工场景的清洁需求，所有与食材接触的型腔表面均做了镜面抛光处理，表面粗糙度达到Ra0.8，避免食材残渣残留，模体各层之间采用可快速拆卸的定位销连接，无需额外工具即可完成拆分，便于每班生产结束后的深度清洁；同时模体材质选用食品级黄铜，一方面黄铜的导热性均匀，在前期压合定型过程中可以快速带走肠体表面的部分热量，避免酥皮提前遇热软化变形，另一方面黄铜材质的耐磨性较好，长期反复合模压合不会出现型腔划痕，延长模具的使用寿命。

　　从安装边界来看，整套模具合模后的总高度为120mm，底座外形尺寸为280mm×120mm，可直接适配现有多数食品自动化产线的工位安装孔位，不需要对现有产线进行大规模改造，模体的导柱行程设置为80mm，满足分层取放料的操作空间需求，不会出现开模行程不足导致取放料卡滞的问题。针对烘烤环节的工艺需求，型腔的尺寸设计预留了1.5%的热膨胀余量，避免烘烤过程中肠体受热膨胀、酥皮受热鼓起导致成型后的产品外形变形，同时型腔表面做了微小的网纹处理，在压合过程中会在酥皮表面留下细微的透气纹路，便于烘烤过程中酥皮内部的蒸汽排出，避免出现酥皮鼓包、破裂的问题。在功能适配性上，这套模具既可以适配预熟香肠的冷压定型工序，也可以适配生肠体的预压成型工序，只需要调整保压时间与合模压力即可，不需要更换模体结构，可兼容两种不同工艺的“浴袍香肠”生产需求，大幅提升了产线的柔性生产能力，减少了不同产品切换时的模具更换成本与调试时间。
