带照蛋检测功能的改良款禽蛋孵化装置

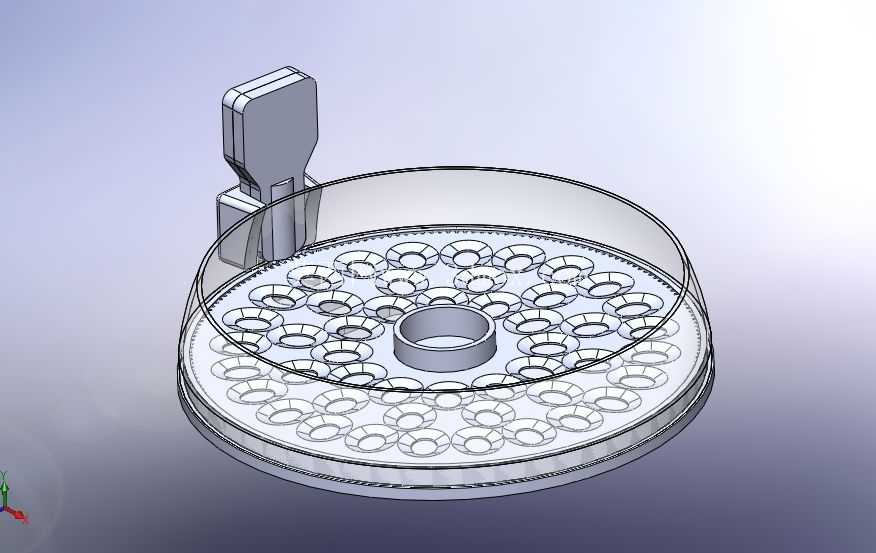

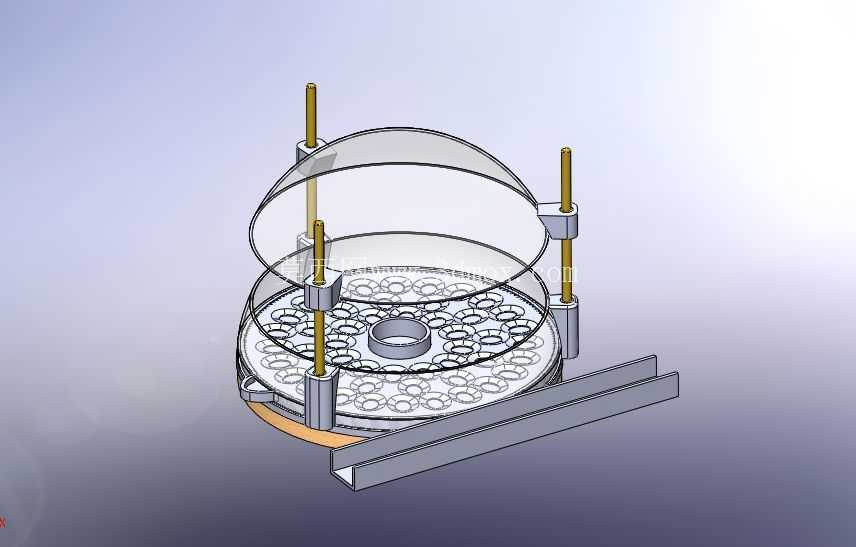

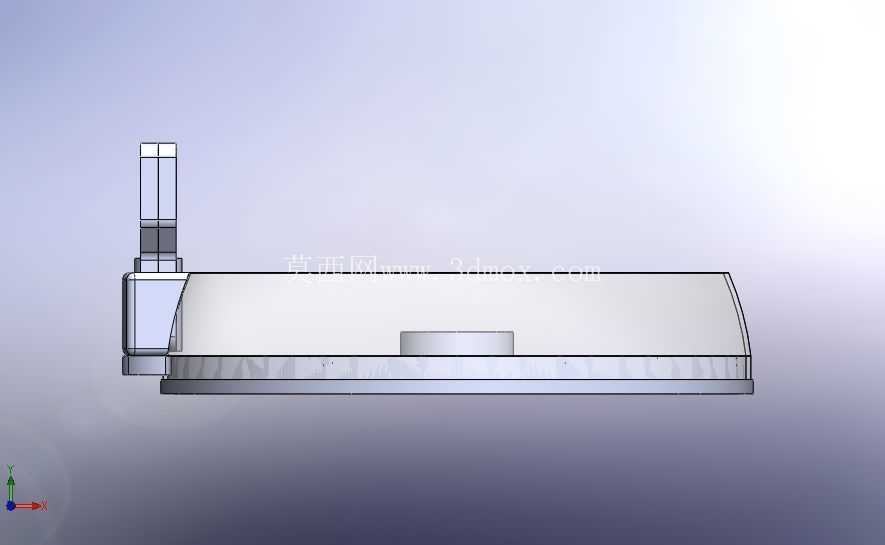

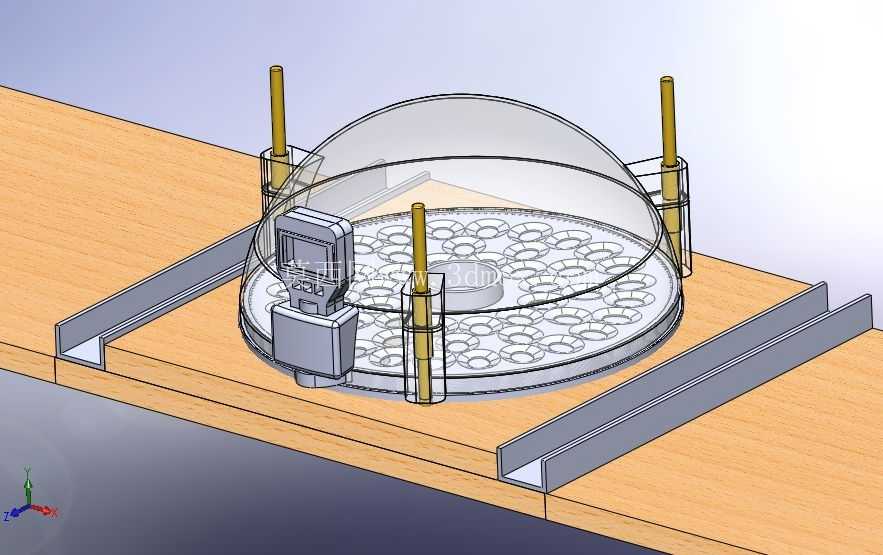

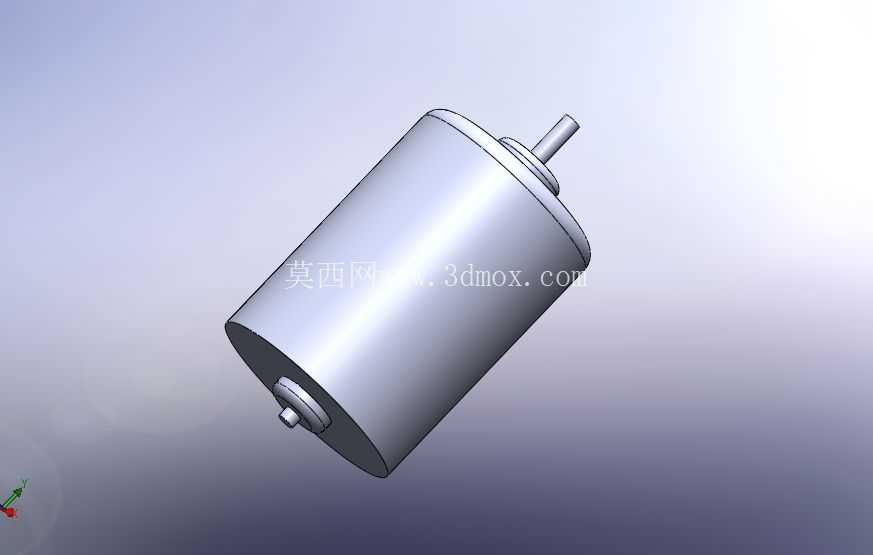

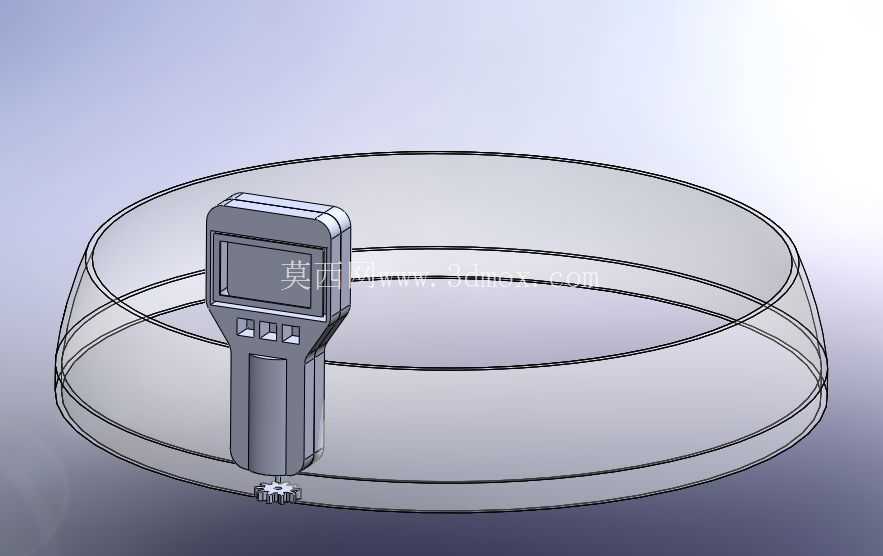

　　这款改良后的孵化装置，核心面向小型家庭养殖、教学实验场景下的禽蛋孵化需求，区别于传统封闭式孵化器，在原有基础结构上新增了电机控制模块与底部照蛋光源，解决了传统孵化过程中需要频繁开盖取蛋检查受精情况、导致温湿度波动影响孵化率的痛点。从结构布局来看，整体采用圆形透明穹顶作为上盖，透明材质一方面可以在不开盖的情况下直接观察内部蛋盘的整体状态，另一方面穹顶造型能够让内部冷凝水顺着弧面滑落至底座边缘，避免水滴直接滴落在蛋壳表面造成胚胎坏死。支撑穹顶的三根立柱均匀分布在圆形底座的圆周方向，立柱采用导向轴结构，既可以实现上盖的垂直升降开合，也能保证合盖时的定位精度，避免缝隙漏风导致内部温湿度流失。

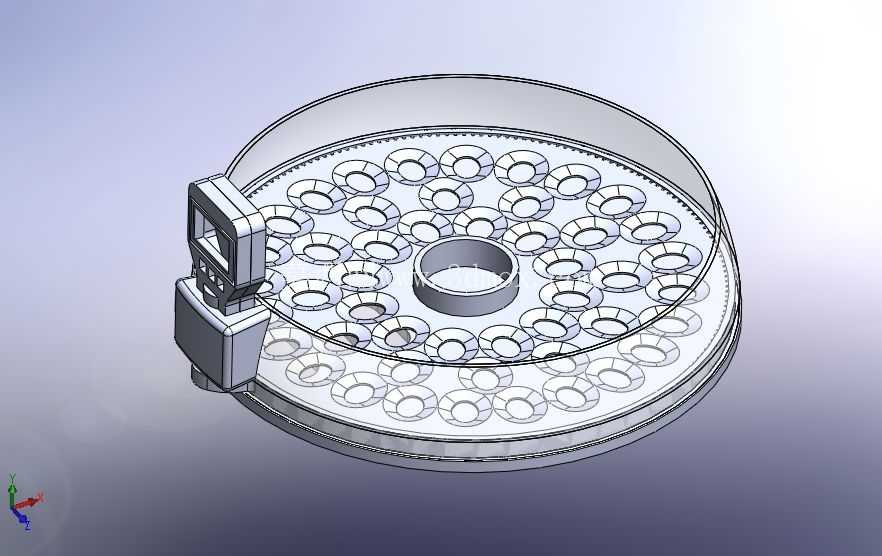

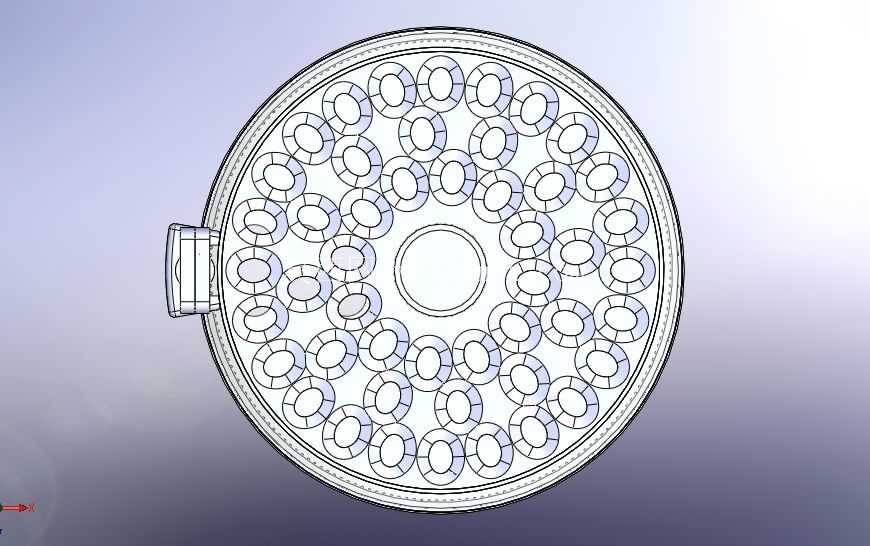

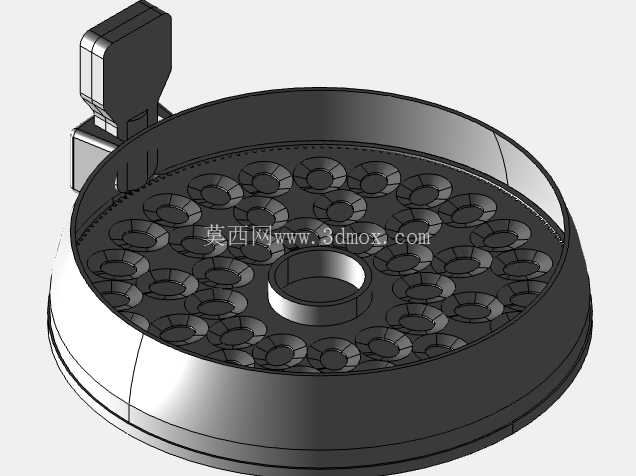

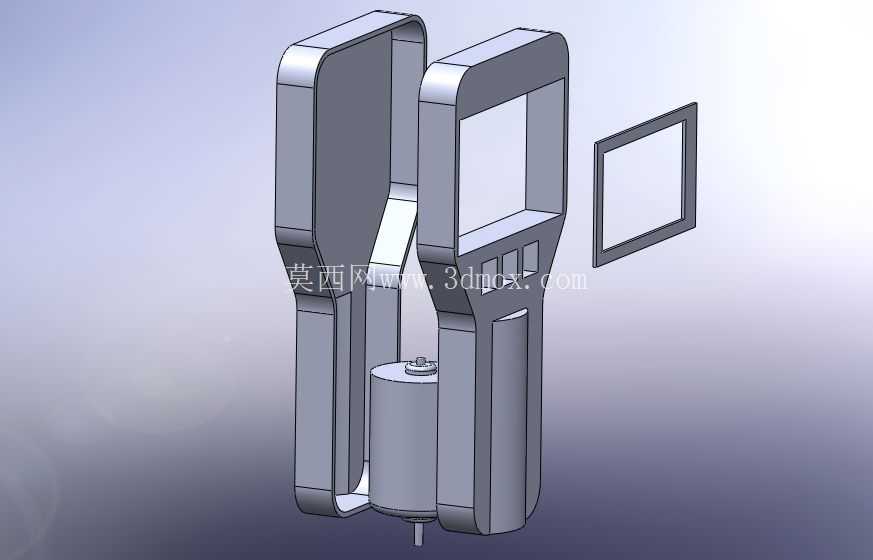

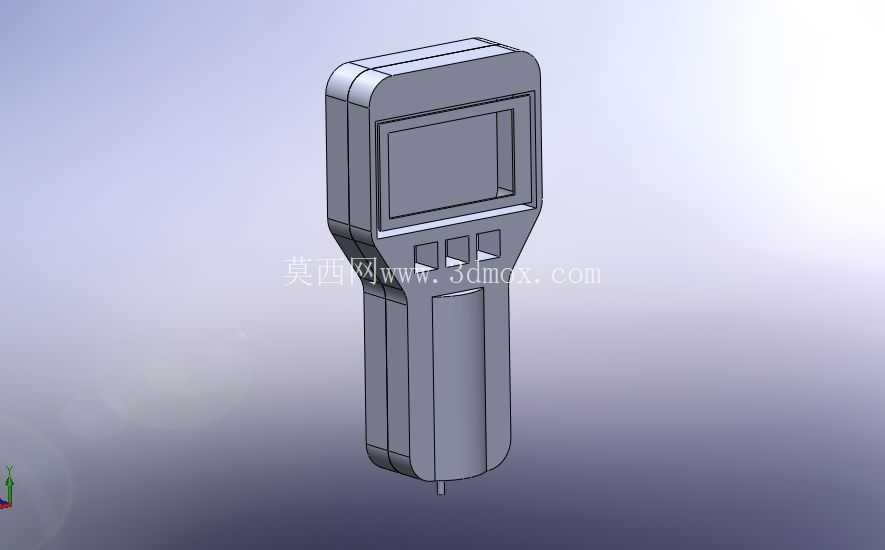

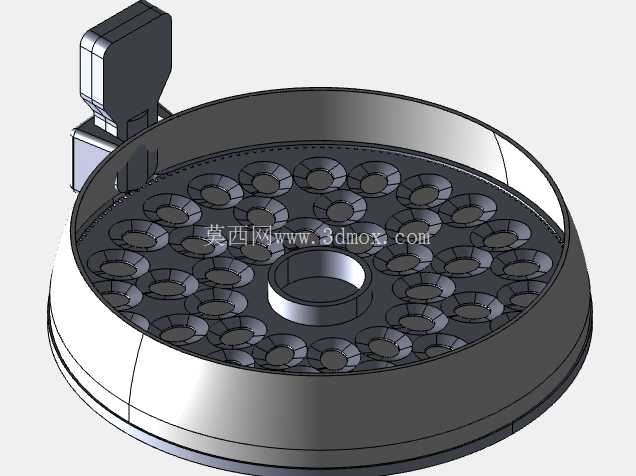

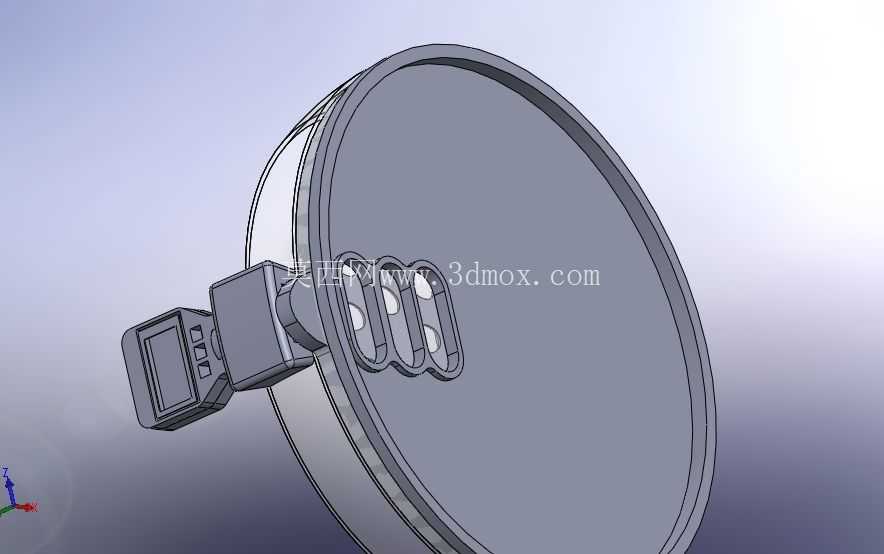

　　内部的蛋盘采用阵列式蛋位设计，每个蛋位都做了适配常见禽蛋尺寸的弧形托槽，托槽表面预留了通风间隙，保证每个蛋的表面都能有均匀的气流通过，避免局部积温。蛋盘下方预留了照蛋光源的安装空间，光源采用漫射柔光设计，开启后光线可以从蛋的底部向上穿透，不需要将蛋从蛋位取出就能清晰观察到内部的血丝发育情况，判断是否为受精蛋，同时不会因为强光直射对胚胎发育造成负面影响。侧面安装的电机控制器集成了温湿度显示、参数调节功能，控制器外壳做了嵌入式安装设计，与底座侧面的安装槽完全贴合，操作面板朝外倾斜一定角度，方便操作人员站立时直接读取数值、调整参数，不需要弯腰或者俯身操作。

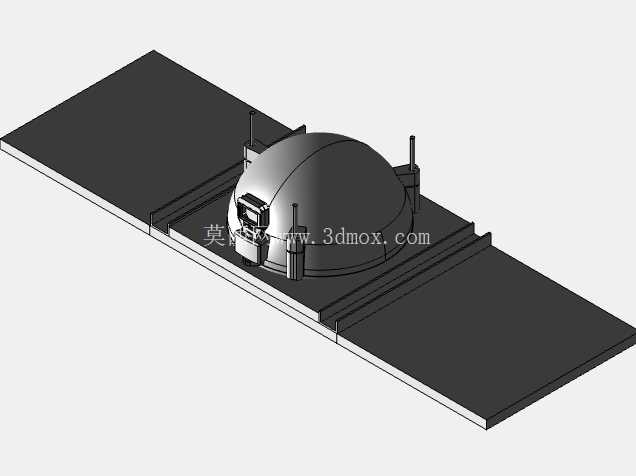

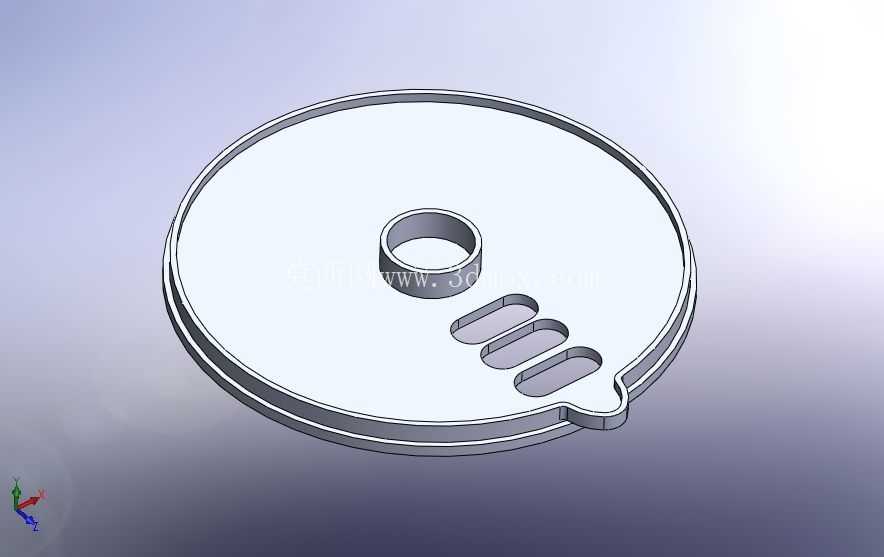

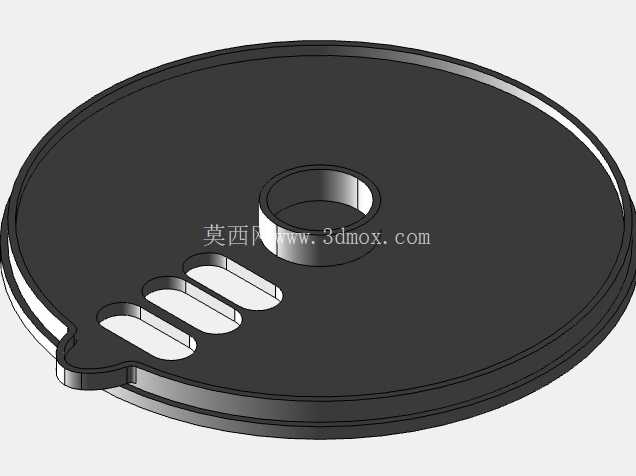

　　底座两侧设计了与外部导轨适配的滑槽结构，可以直接将整个孵化装置推入标准化的层架式养殖设备中，不需要额外制作安装支架，滑槽的尺寸匹配常用的工业铝型材导轨规格，安装时只需要将装置对准导轨推入即可，定位挡边可以限制装置的推入深度，保证接线位置与层架上的供电接口精准对齐。在设计细节上，透明穹顶的边缘做了一圈加厚的密封边，合盖后密封边会与底座上的硅胶密封条完全贴合，保证内部腔体的密封性，减少温湿度控制系统的工作负载。立柱上预留了高度调节的固定孔位，可以根据实际孵化的禽蛋种类调整上盖的高度，比如孵化鹅蛋这类尺寸较大的禽蛋时，可以将上盖升高，避免穹顶顶部接触到蛋的上端。底部的照蛋光源采用分区控制设计，可以单独开启某一区域的光源，不需要检查全部蛋位的时候只开启对应区域即可，减少能耗的同时也避免过多光线长时间照射影响其他蛋位的胚胎发育。蛋盘采用可拆卸设计，每次孵化结束后可以直接将蛋盘取出清洗消毒，蛋盘与底座之间的定位采用卡扣结构，不需要额外工具就能完成拆装，清洗时没有卫生死角。控制器内部预留了扩展接口，可以根据后续使用需求外接自动翻蛋机构、自动补水模块，不需要对现有结构做大规模改动，只需要将扩展模块对应安装到底座预留的安装位上，接好预留的接线端子就能实现功能扩展。

　　整个装置的外部轮廓为圆形，最大外径适配常规的层架间距，放置在台面上使用时，底部的防滑垫可以保证装置不会因为台面震动出现移位，侧面的控制器不会突出到底座的最大外径范围之外，避免搬运过程中碰撞损坏控制器。气流循环的设计上，底座边缘预留了进风孔，穹顶顶部预留了可调大小的出风孔，内部温湿度差异形成的自然气流可以从进风孔进入，经过蛋盘间隙后从出风孔排出，保证内部每个位置的温湿度均匀性，不会出现边角位置温度偏低、中心位置温度偏高的情况。照蛋功能的电路与温湿度控制电路做了独立设计，开启照蛋功能时不会影响温湿度控制系统的正常工作，也不会因为光源发热导致局部温度出现明显波动。
