带安装底座的弯角式管路连接接头结构

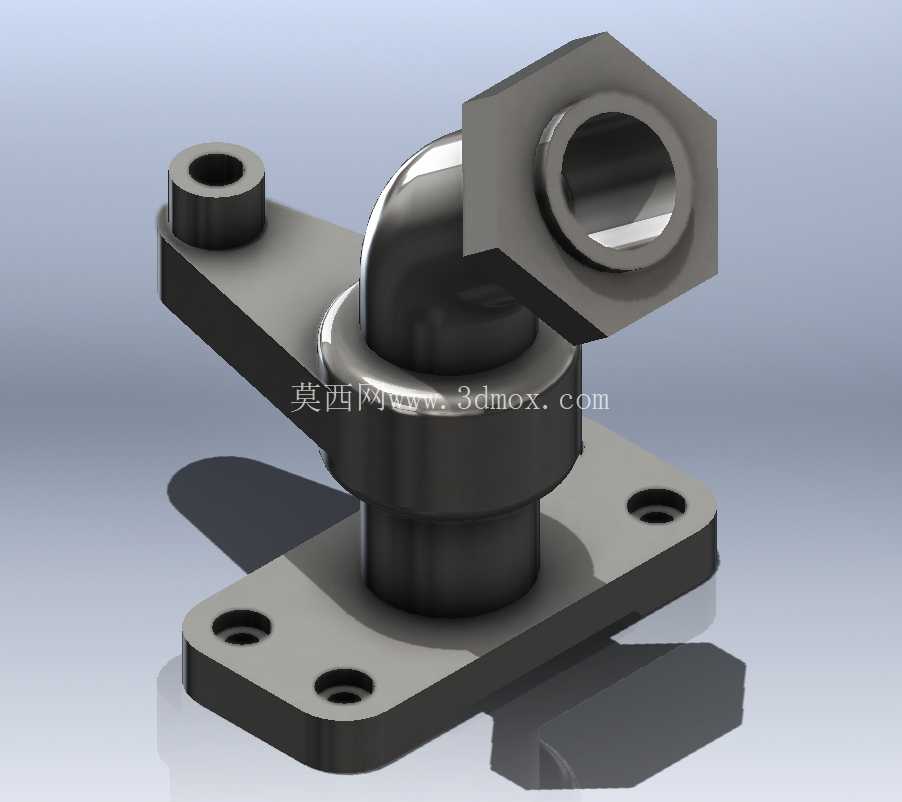

　　在流体输送管路的布设场景中，这类带安装底座的弯角接头是解决管路转向、固定点位接驳需求的常用零部件，常见于小型液压站油路排布、生产设备气动回路接驳、工业冷却系统管路转向等工况，尤其适配需要将管路端点刚性固定在设备框架、墙面或安装基板上的使用场景，避免管路接驳端受管线晃动、流体脉冲影响出现松脱渗漏问题。从结构设计逻辑来看，整个零件采用一体化压铸成型思路，减少了多零件拼接带来的密封隐患，底部安装底板作为整个接头的承载基础，两侧对称分布四个螺栓通孔，安装时可通过M6或M8规格的螺栓将接头整体锁附在安装平面上，底板与中部柱体的衔接位置做了圆弧过渡处理，避免压铸成型时出现应力集中导致的冷隔缺陷，同时也能提升安装状态下的结构抗扭强度，应对管路接驳后产生的侧向拉扯力。

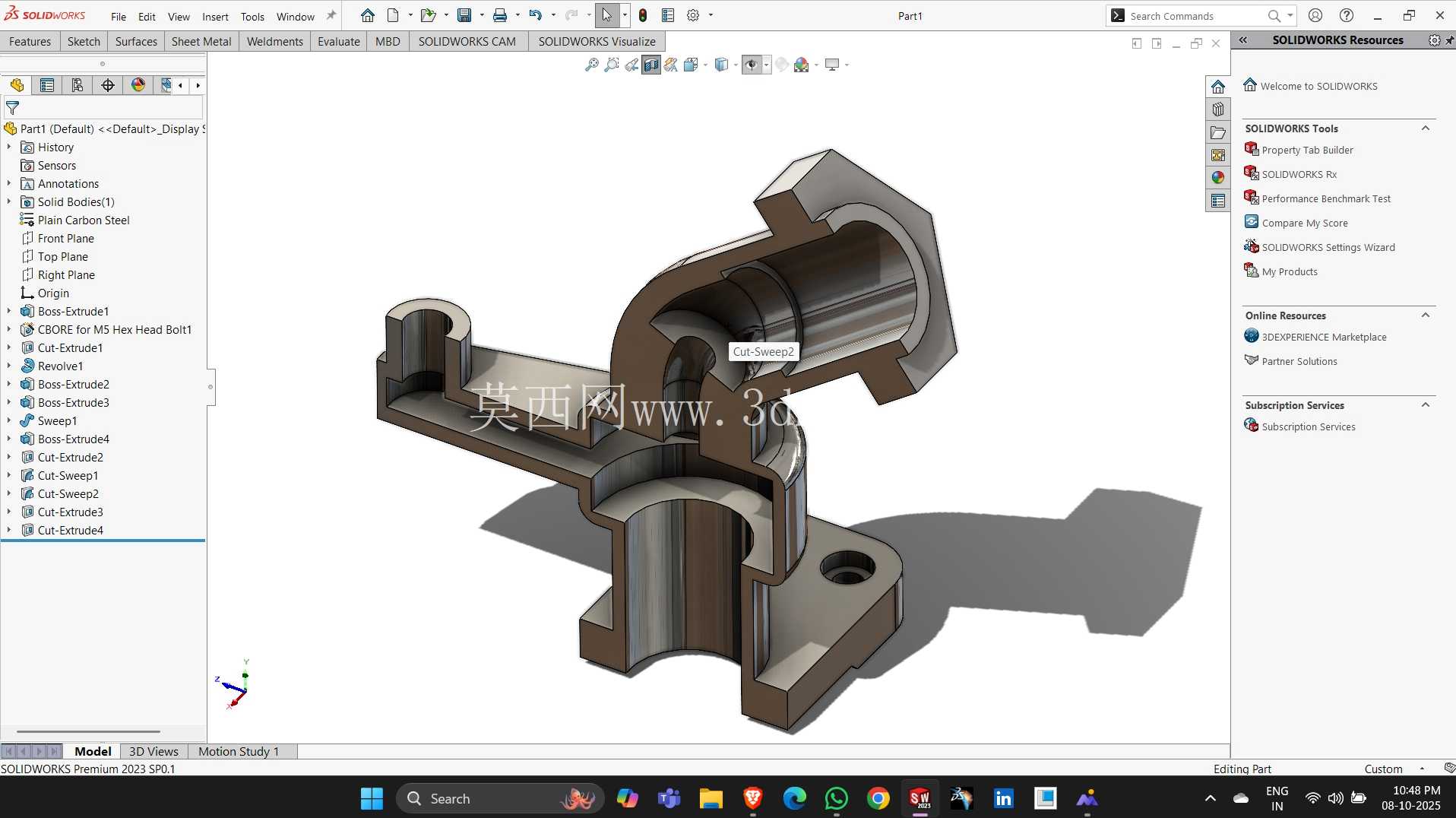

　　中部的圆柱形衔接段是实现接头角度微调的核心结构，内部做了贯通的流道设计，外壁与上部弯头的衔接位置预留了转动配合间隙，允许上部弯头在一定角度范围内偏转，适配安装时存在的管路对位偏差，降低现场安装的对位精度要求，这一结构在气动回路的终端接驳场景中实用性很强，很多时候现场布管会存在几毫米的位置偏差，带有限转动功能的接头不需要额外调整管线走向就能完成接驳，能大幅缩短现场装配的工时。

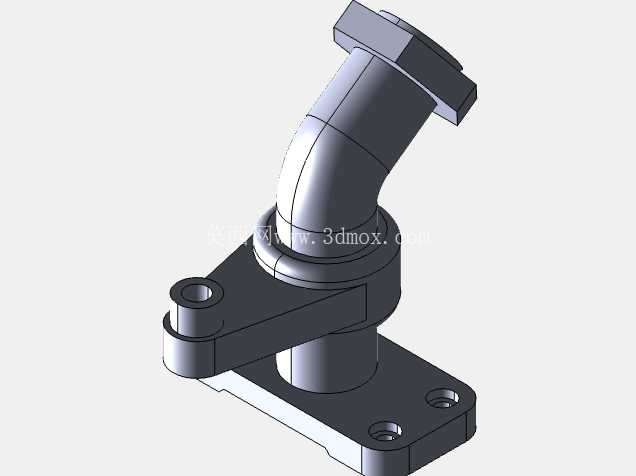

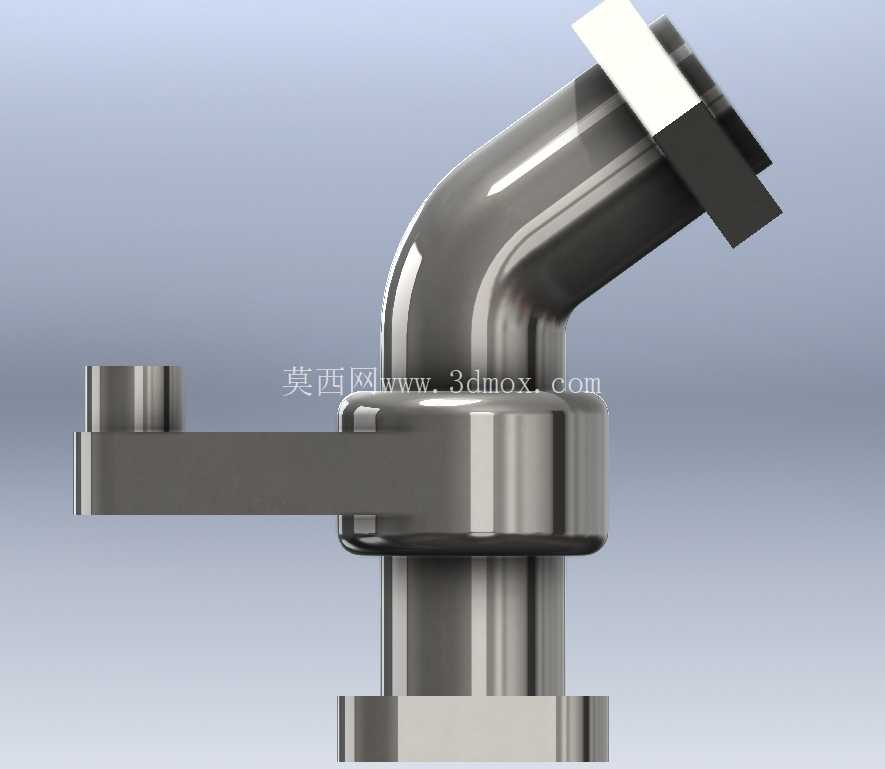

　　上部的弯管段采用90°弯角设计，将垂直方向的流道转向水平方向，端部的六角形结构是专门为扳手拧紧操作设计的受力位，六角对边尺寸按照常规活络扳手的夹持尺寸做了适配，现场安装时不需要特制工装就能完成螺纹端的拧紧操作，端部的内螺纹结构用于对接外部管路或软管接头，螺纹精度按照普通管路连接的密封级公差设计，配合生料带或密封垫圈就能实现可靠的流体密封，不会出现渗漏问题。底板右侧伸出的小圆柱凸台属于辅助定位结构，安装时可以卡入安装平面上预先加工的定位孔内，分担螺栓承受的剪切力，尤其是在存在持续振动的设备上使用时，这个定位凸台能避免螺栓长期受剪切力出现断裂失效，提升接头在振动工况下的使用寿命。

　　从安装边界来看，整个接头的底板轮廓尺寸控制在较小范围内，四个安装孔的孔距按照通用安装间距设计，不需要在安装基板上加工特殊的孔位就能适配，整体安装高度不会占用过多的垂向空间，适合在设备内部管路排布紧凑的场景下使用，不会和周边的其他零部件产生安装干涉。流道的内壁做了平滑过渡处理，尤其是90°弯角的位置没有做直角转折，能减少流体流经时的阻力损失，在输送压缩空气、冷却水等介质时不会产生过大的压降，也能避免介质中的杂质在转角位置堆积堵塞流道。整个零件的壁厚设计充分考虑了压铸工艺的成型要求，整体壁厚保持均匀，没有出现壁厚突变的位置，避免压铸成型后出现缩孔、翘曲等缺陷，成型后的零件不需要做过多的后处理就能直接投入使用，适合批量生产来控制制造成本，在民用供水回路、小型设备的流体管路、自动化生产线的气路终端等场景都能适配使用。
