带长条形开孔的钣金穿孔板结构设计

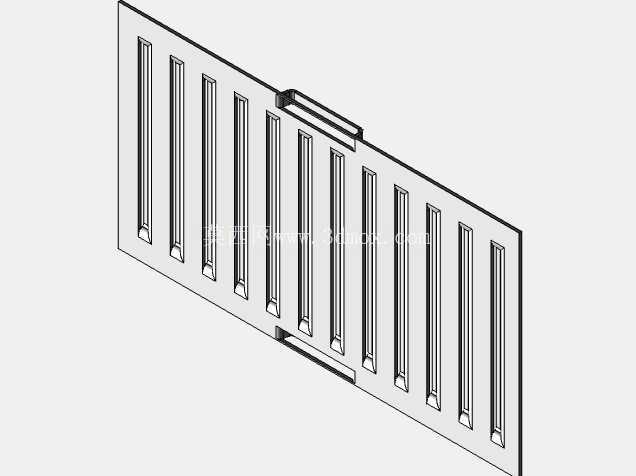

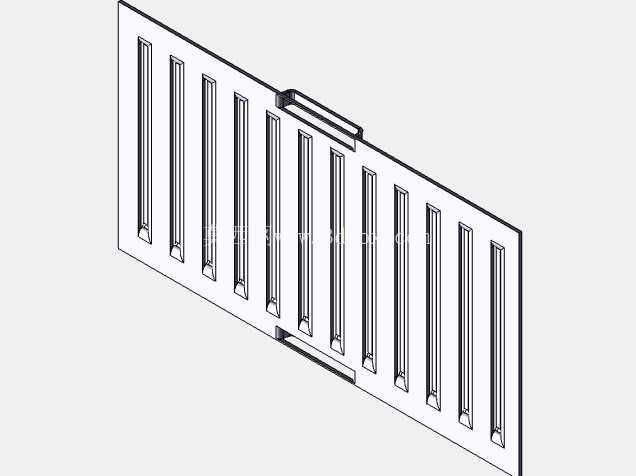

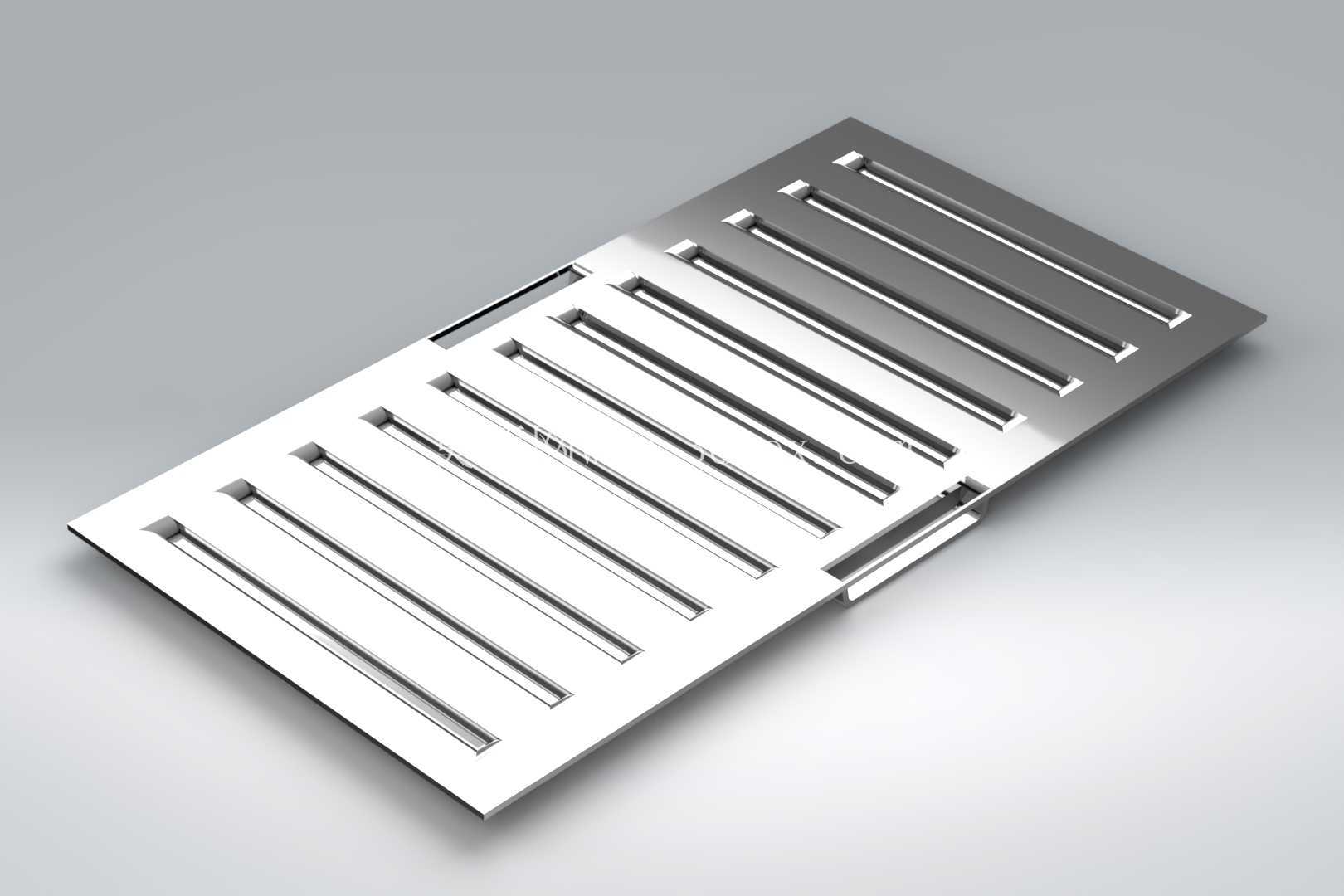

这类带规则长条形开孔的钣金穿孔板，在工业现场的应用场景覆盖极广，从生产线的物料筛分导流、设备通风散热的通风格栅，到压铸模具周边的落料导向、车间工位的防滑踏板，都能见到这类结构的身影。不同于网孔密集的冲孔网，这款穿孔板采用平行等距的长条形开槽设计，开孔方向统一沿板件长边排布，在保证结构刚性的前提下，最大化了通流、过料的有效面积，不会因为开孔过多导致板件受载后出现翘曲变形。

从实际使用场景来看，这类穿孔板常安装在压铸设备的出料工位下方，承接压铸成型后带出的余料碎屑，长条形开孔的宽度经过匹配设计，既能让尺寸较小的金属碎屑、冷却残渣顺利落下进入收集料斗，又能支撑住成型工件，避免工件卡入开孔或者直接掉落造成磕碰损伤。部分通风散热场景下，这类板件也会作为设备柜体的通风栅使用，平行长孔的气流走向规整，不会产生乱流导致风阻升高，同时钣金的平整表面也方便日常清理积尘，不会像圆孔网那样在孔边残留难以清理的污渍。

设计这类钣金件的时候，首先要明确安装边界的约束条件，板件整体为矩形平板结构，边缘预留的无孔区域是安装固定的贴合面，上面可以根据安装需求加工沉头孔或者焊接固定螺母，保证安装后板件表面平整无凸起，不会剐蹭经过的工件或者操作人员。板件上的长条形开孔采用等间距排布，孔与孔之间的连接筋宽度经过核算，既要保证钣金折弯、冲压过程中不会因为筋宽过窄出现拉裂变形，也要避免筋宽过宽导致有效开孔率不足，影响过料或者通风的实际效果。

从结构参数的设计逻辑来看，1.5mm的钣金厚度选择适配了多数场景的载荷需求，作为落料板使用时，这个厚度可以承受单件5kg以内的工件冲击不会出现凹陷变形；作为通风栅使用时，板件自身重量较轻，不需要额外增加加强筋就能满足柜体安装的刚性要求。1mm的弯曲半径是冷轧钢板钣金折弯的常规工艺取值，这个折弯半径既不会因为半径过小导致折弯处出现开裂、应力集中，也不会因为半径过大导致折弯处圆角过大，影响板件安装时的贴合精度。板件侧边的小缺口是定位安装用的避让结构，安装时可以卡在设备框架的定位凸台上，不需要额外调整位置就能保证安装精度，减少现场装配的调整时间。

细节设计上，所有开孔的边缘都做了去毛刺处理，冲压成型后会经过一道打磨工序，去除孔边的冲裁毛刺，避免工件经过时被毛刺刮花表面，也防止操作人员清理时被划伤。板件的平面度控制在每米0.5mm以内，保证安装后和安装框架完全贴合，不会出现局部翘起导致的缝隙，避免碎屑从缝隙处漏出或者气流从缝隙处短路。长条形开孔的两端采用圆弧过渡，避免直角处出现应力集中，在承受反复的工件冲击或者温度变化时，不会从孔端的直角处产生裂纹，延长板件的实际使用寿命。

不同应用场景下，这类穿孔板的表面处理也可以灵活调整，用于落料导向的板件可以做镀锌处理，提升耐锈蚀能力，避免接触切削液、脱模剂后出现锈蚀；用于通风栅的板件可以做喷塑处理，和设备柜体的外观颜色保持一致，提升整体视觉协调性。不管是哪种应用场景，这款穿孔板的结构都具备很强的通用性，只需要调整整体长宽尺寸、开孔宽度和间距，就能适配不同设备的安装需求，不需要重新做复杂的结构设计，能大幅缩短非标设备的设计周期，降低钣金加工的工艺成本。
