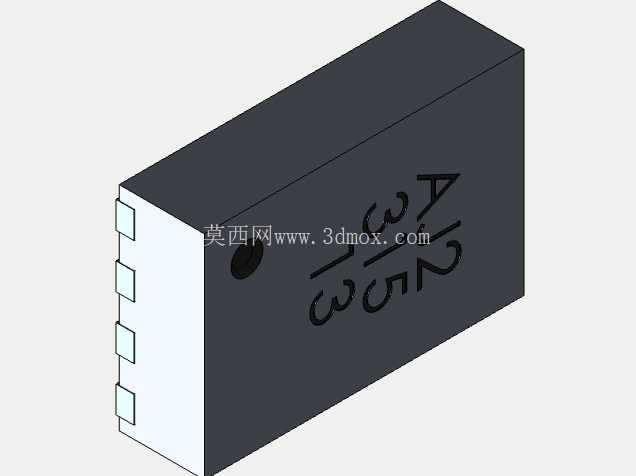

TDFN-8贴片式SMD电子封装外壳结构

　　在消费电子、工业控制板卡、车载电子模块的表面贴装生产线中，这类薄型双侧引脚扁平无引脚封装外壳是高密度PCB组装环节的核心承载部件，区别于传统带引脚的直插封装结构，TDFN规格的SMD外壳依靠底部与侧面的焊盘直接和PCB板的焊盘实现回流焊连接，不需要预留插件通孔，能够大幅压缩板卡上的元件占用面积，适配当前便携电子设备内部空间紧凑、元件排布密度高的设计趋势。从实际产线应用来看，这类外壳主要承担半导体芯片的物理防护、电气绝缘、散热传导三个核心作用，内部空腔用来固定完成打线的硅基芯片，通过封装胶体填充后，外壳本体可以隔绝外界水汽、粉尘、机械应力对芯片的损伤，同时外壳的金属外露部分可以直接将芯片工作产生的热量传导到PCB的散热焊盘上，相比传统塑封封装的热阻更低，适合功率密度稍高的电源管理、信号转换类芯片使用。

　　设计这类外壳结构的时候，首先要匹配SMT贴片机的吸嘴拾取尺寸，外壳顶面的平面度公差需要控制在0.05mm以内，避免吸嘴拾取过程中出现漏气、抛料的问题，直接影响产线的贴装良率。外壳侧面的引脚成型尺寸是设计的核心管控点，每个引脚的宽度、相邻引脚的间距、引脚相对于外壳本体的突出量都需要严格匹配IPC相关表面贴装标准，引脚共面度公差不能超过0.1mm，否则回流焊过程中容易出现虚焊、连锡、立碑等焊接缺陷，后续返修会耗费大量的人工成本。

　　外壳的内部空腔尺寸需要和目标封装的芯片尺寸、焊线弧高做匹配，空腔侧壁的厚度要兼顾封装强度和整体外形尺寸的平衡，过薄的侧壁在注塑封装过程中容易出现胶体冲偏、外壳变形的问题，过厚则会压缩内部可用空间，无法适配目标尺寸的芯片。安装边界层面，这类8引脚的TDFN外壳在PCB Layout阶段需要预留的焊盘尺寸要比外壳实际引脚尺寸稍大，外侧预留0.2mm左右的钢网开口余量，保证焊锡能够充分浸润引脚表面，同时外壳底部的中心散热焊盘需要设计对应的过孔阵列，将热量传导到PCB背面的散热层上，避免芯片工作时结温过高触发过热保护。

　　外壳本体的材质一般选用耐高温的工程塑料，能够承受回流焊阶段最高260摄氏度的高温冲击，不会出现壳体变形、镀层脱落的问题，外露的引脚部分采用镀锡处理，保证焊锡的浸润性，同时镀层厚度需要管控在合理区间，避免长期使用后出现氧化导致焊接可靠性下降。在实际选型替换过程中，结构工程师需要重点核对外壳的引脚排布顺序、整体长宽厚尺寸、引脚间距参数，即使同是8引脚的SMD外壳，不同厂商的TDFN规格在引脚位置、散热焊盘尺寸上可能存在细微差异，直接替换容易出现引脚不对应、焊接错位的问题，建模阶段需要将这些公差细节都体现在三维模型中，方便PCB设计人员提前核对封装匹配度，减少打样阶段的封装错误。另外外壳的边角位置都做了微小的倒角处理，一方面是方便贴片机的视觉系统识别元件的方向标记，避免贴装时出现元件旋转180度的反向问题，另一方面也可以减少生产转运过程中外壳边角的磕碰掉屑，避免碎屑掉落到PCB上造成电路短路的隐患。
