USB3.740B接口0.5mm间距贴片SMD盖豪斯

项目分类:变压器/电感器 发布时间:2024-11-13 ID:793063
  • USB3.740B接口0.5mm间距贴片SMD盖豪斯

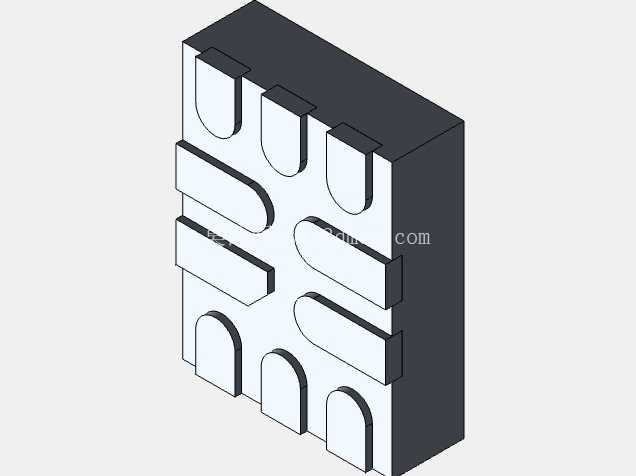

  在消费电子、工业控制板卡的高密度PCB布局场景中,表面贴装式接插件的选型直接决定整板的空间利用率与生产良率,这款0.5mm间距的贴片式SMD盖豪斯元件,正是为适配紧凑布线的USB接口扩展需求设计。从实际应用来看,这类元件常被用在便携护理类电子设备的主板上,作为USB信号传输的物理连接载体,需要兼顾贴片生产的可制造性与长期使用的结构可靠性。设计阶段首先要明确安装边界,元件整体采用长方体塑壳主体,引脚排布严格遵循0.5mm间距规范,所有焊盘位置与回流焊工艺的钢网开孔要求匹配,避免生产过程中出现连锡、虚焊问题。引脚的形态做了差异化设计,不同功能引脚对应不同的端部轮廓,既可以在SMT贴片时通过视觉识别快速定位极性,也能在焊接完成后分散应力,

  降低设备受外力插拔时引脚脱焊的概率。塑壳主体的凸起与凹槽结构并非装饰性设计,一方面是为了在自动化贴装过程中适配吸嘴取料的定位基准,另一方面可以和配套的接口护套形成卡扣配合,提升接插后的结构稳定性。从结构设计的细节来看,元件的高度控制严格适配薄型设备的内部堆叠要求,不会因为元件本身高度过高挤占上层结构的安装空间,底部的平整面设计可以保证过回流焊时与PCB板面完全贴合,减少焊接后的浮高问题。引脚的伸出长度经过反复验证,既保证焊锡有足够的爬升空间形成可靠焊点,又不会因为引脚过长导致相邻焊盘之间的锡膏桥接。这类贴片元件的设计核心是平衡生产工艺要求与实际使用性能,所有的轮廓细节都服务于SMT量产的良率提升,以及终端使用时的连接可靠性,

  在高密度布线的PCB设计中,这类标准化封装的元件可以大幅缩短设计周期,减少封装绘制过程中出现的尺寸误差,同时也能适配常规的贴片生产流程,不需要额外定制特殊的治具就能完成批量焊接。在实际选型过程中,结构工程师需要重点核对元件的本体尺寸、焊盘坐标与安装间隙,确保元件周边预留足够的爬电距离,同时和周边的阻容元件保持安全间距,避免生产过程中出现元件干涉的问题。
