立式多接口工业砂滤过滤设备结构

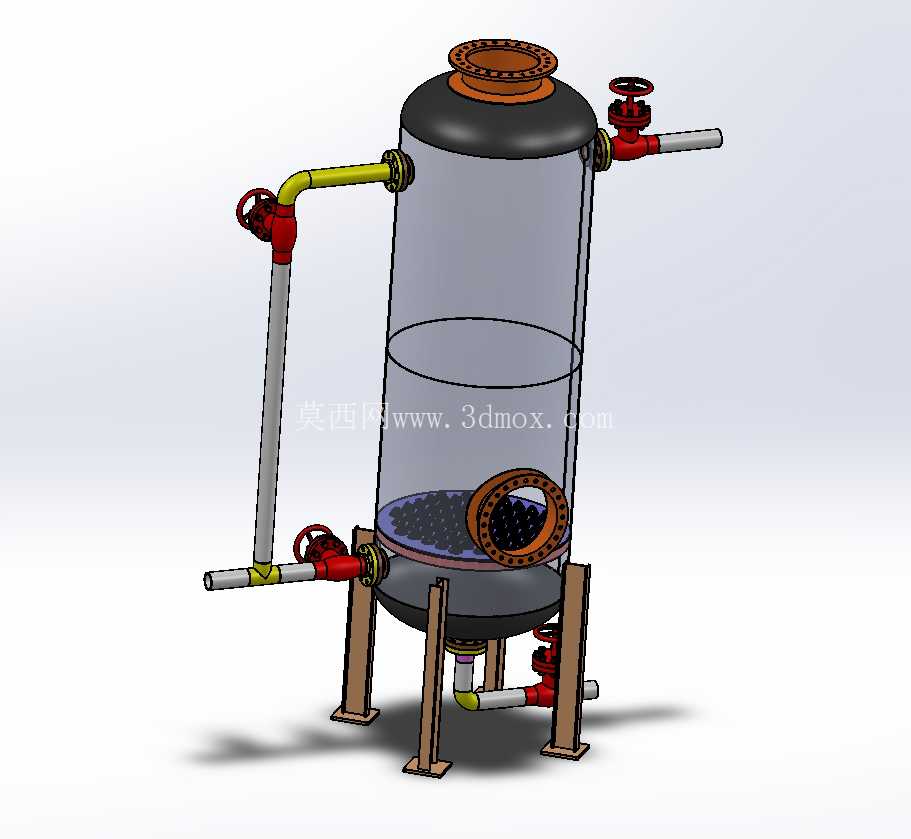

　　这款立式承压过滤设备，核心采用石英砂等粒状滤料作为过滤介质，在工业水处理、循环水净化、工艺流体除杂场景中应用广泛，可截留流体中悬浮杂质、胶体颗粒、泥沙等固态污染物，保障后端管路、设备不被颗粒物磨损或堵塞。从结构设计来看，整体采用立式圆柱形承压罐体布局，底部设置三个支腿作为支撑结构，支腿与罐体底部采用焊接式连接，安装时需保证三个支腿的支撑面处于同一水平面上，避免罐体倾斜导致内部滤料层分布不均，影响过滤通流的均匀性。罐体顶部设置大口径法兰接口，用于滤料装填以及设备检修时的人员进出，法兰采用标准凸面密封结构，配套对应压力等级的法兰盖与密封垫片，满足承压工况下的密封要求。

　　罐体侧面设置多组管路接口，分别对应进水、出水、反洗进水、反洗排水、正洗排水的工艺需求，所有外接管路均配套手动球阀，可通过阀门切换实现过滤、反冲洗、正洗三种核心工况的流程切换，无需额外加装复杂的自控阀组，适合小型水处理站点、工况简单的工业循环水系统使用。罐体下部设置人孔结构，位于滤料承托层侧方，用于滤料更换、内部滤水装置检修时的操作通道，人孔同样采用法兰密封结构，保证罐体承压时无泄漏。内部结构上，滤料层下方设置多孔板加滤水帽的承托结构，既可以阻挡滤料随出水流失，又能保证反洗时水流均匀分布，避免出现滤料板结、沟流的问题。

　　从安装边界来看，设备外接管路均采用侧进侧出加底部排污的布局，安装时需在罐体周边预留不小于600mm的操作空间，用于阀门操作、人孔开启以及后期滤料更换作业，罐体顶部需预留足够的吊装空间，方便检修时拆卸顶部法兰盖。设计过程中，罐体壁厚根据额定工作压力计算选取，所有焊接部位均做满焊处理，对接焊缝做煤油渗透试验保证无渗漏，管路与罐体的连接采用焊接式管接头，减少法兰连接带来的泄漏点。支腿高度设计兼顾底部排污管路的安装空间，保证底部排污口可以顺畅对接排污管路，不会出现排污积液的问题。阀门选用常规手动法兰球阀，操作力矩适中，现场操作人员无需额外工具即可完成工况切换。

　　设备整体结构紧凑，无复杂的电控元件，运行可靠性高，日常维护仅需定期根据进出口压差进行反冲洗，更换滤料的周期根据进水悬浮物浓度调整，通常在1-2年更换一次滤料即可满足出水水质要求。在实际选型应用中，可根据处理流量调整罐体直径与高度，对应调整滤料层厚度，保证过滤流速控制在合理范围内，避免流速过高导致滤料流失、出水水质不达标，或是流速过低造成设备投资浪费。反洗工况的设计流速高于过滤流速，保证滤料层可以充分膨胀，将截留的悬浮物冲洗排出，恢复滤料的过滤性能，反洗排水通过专门的管路排至废水收集系统，不会对现场环境造成影响。
