模块化气动PCB功能测试治具结构设计

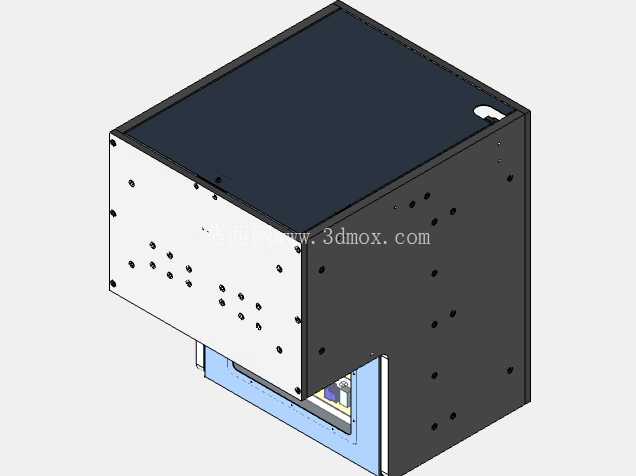

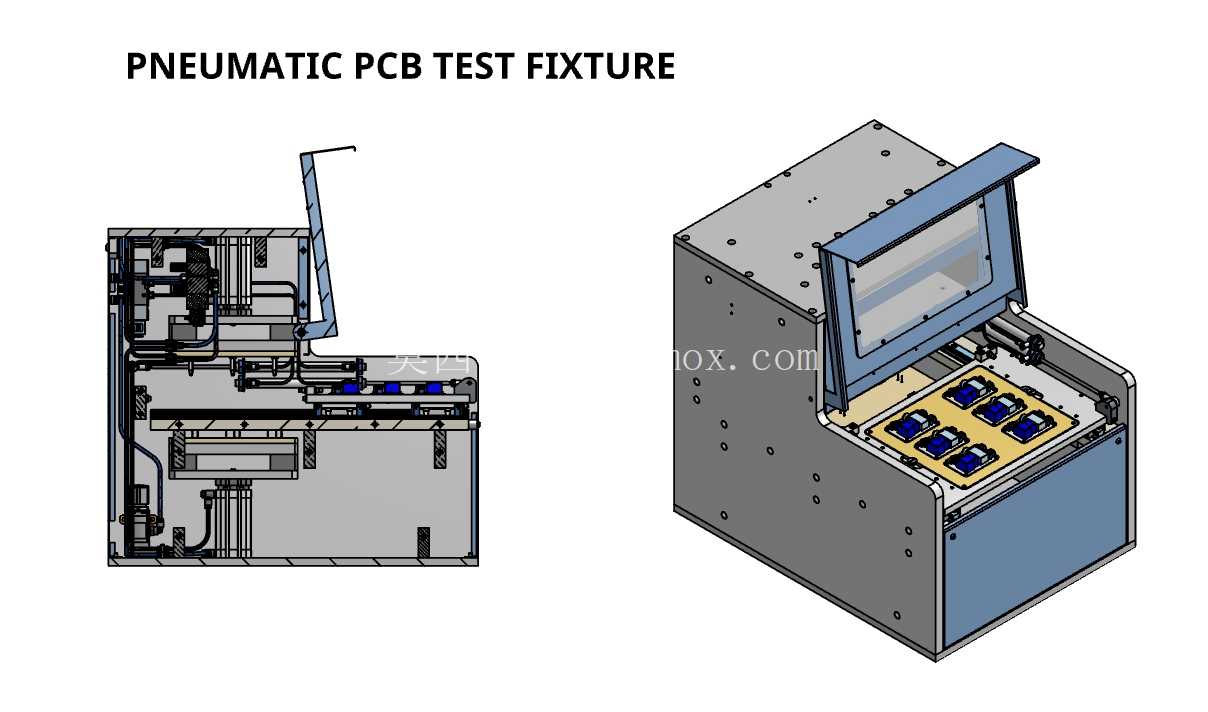

在消费电子、汽车电子的PCBA量产环节，单板功能测试是拦截制程缺陷、保障出货品质的核心工序，传统手动测试治具依赖人工对位压合，不仅测试效率低，长期作业还容易出现压合力度不均导致的探针接触不良、板件翘曲损伤等问题，这款气动驱动的PCB测试治具，正是针对中小批量多品种PCBA测试场景开发的模块化工装结构。从结构布局来看，整套治具采用柜式集成设计，将气动驱动回路、探针载板、测试工位、安全防护结构全部整合在封闭柜体内，上翻盖采用带观察窗的铰接结构，作业时可以清晰观察内部探针接触状态与板件定位情况，翻盖闭合后可形成半封闭测试空间，避免测试过程中外界杂物触碰测试点位引发短路，同时也能防止误操作触碰到内部气动运动部件带来的安全风险。治具内部的测试工位采用多工位并列布局，单次可同时放置六块同规格PCB板进行同步测试，探针载板对应每块PCB的测试点位布置弹簧测试针，气动回路驱动压合板垂直下行时，可保证所有探针与PCB测试焊盘接触压力均匀一致，避免单点位接触不良导致的测试误判，相比手动压合治具，测试一致性提升明显，也能降低作业人员的劳动强度。设计阶段充分考虑了定制化改造成本，整套治具采用分层模块化设计，探针载板、定位托块、压合垫板均采用可快拆的安装结构，当需要适配不同型号的PCB测试需求时，仅需更换对应点位的探针载板与定位块，无需改动主体框架与气动驱动回路，大幅缩短治具改制周期，降低小批量多品种生产的工装投入成本。气动回路全部内置在柜体侧腔，走线与气管沿柜体内部的走线槽规整布置，避免气管外露被剐蹭破损，同时柜体外壳预留了足够的安装接口，可直接对接外置的测试仪器、数据采集模块，不需要额外搭建安装支架。从安装边界来看，整套治具的柜体采用方正结构设计，底部为平整安装面，可直接放置在常规生产流水线的测试工位台面上，不需要额外制作安装底座，柜体侧面预留了气源接口与通讯线缆过孔，对接车间气源与测试系统时可直接从侧边走线，不会占用台面操作空间。上翻盖的开启角度经过限位设计，完全开启后不会超出柜体后侧的安装边界，不会与后方的线架、仪器设备产生干涉，适配多数电子组装车间的工位布局要求。治具的压合行程经过合理匹配，针对常规厚度1-3mm的PCB板，压合下行行程控制在安全范围内，既保证探针压缩量处于可靠接触的区间，也不会因为压合行程过大导致PCB板被压伤，压合板表面覆盖防静电缓冲层，接触PCB板时不会刮伤板件表面的阻焊层与元器件。定位结构采用销钉定位加周边挡块的组合方式，PCB板放置到托板上后可快速完成定位，不需要反复调整位置，作业人员上下料的操作路径经过优化，所有取放动作都在翻盖开口的操作范围内完成，不需要探身到柜体内部，操作便捷性符合产线作业的人机工程要求。这套治具的结构设计没有采用复杂的特殊定制零件，多数结构件都可采用常规的钣金、机加工工艺制作，加工难度低，后期维护更换配件也十分方便，探针采用标准型号的弹簧测试针，磨损后可直接快速更换，不需要专门定制配件，长期使用的维护成本较低。针对测试过程中可能出现的误操作，治具的翻盖设置了安全联锁触发位，只有翻盖完全闭合到位后，气动回路才会触发压合动作，避免翻盖未关时压合板下行造成人员碰伤，压合到位后触发测试信号，自动启动测试流程，测试完成后压合板自动上行复位，作业人员可直接更换待测试板件，整个测试流程的动作逻辑清晰，不需要作业人员额外操作控制按钮，可有效提升测试工位的作业效率。
