工厂户外休息吸烟区棚架结构设计

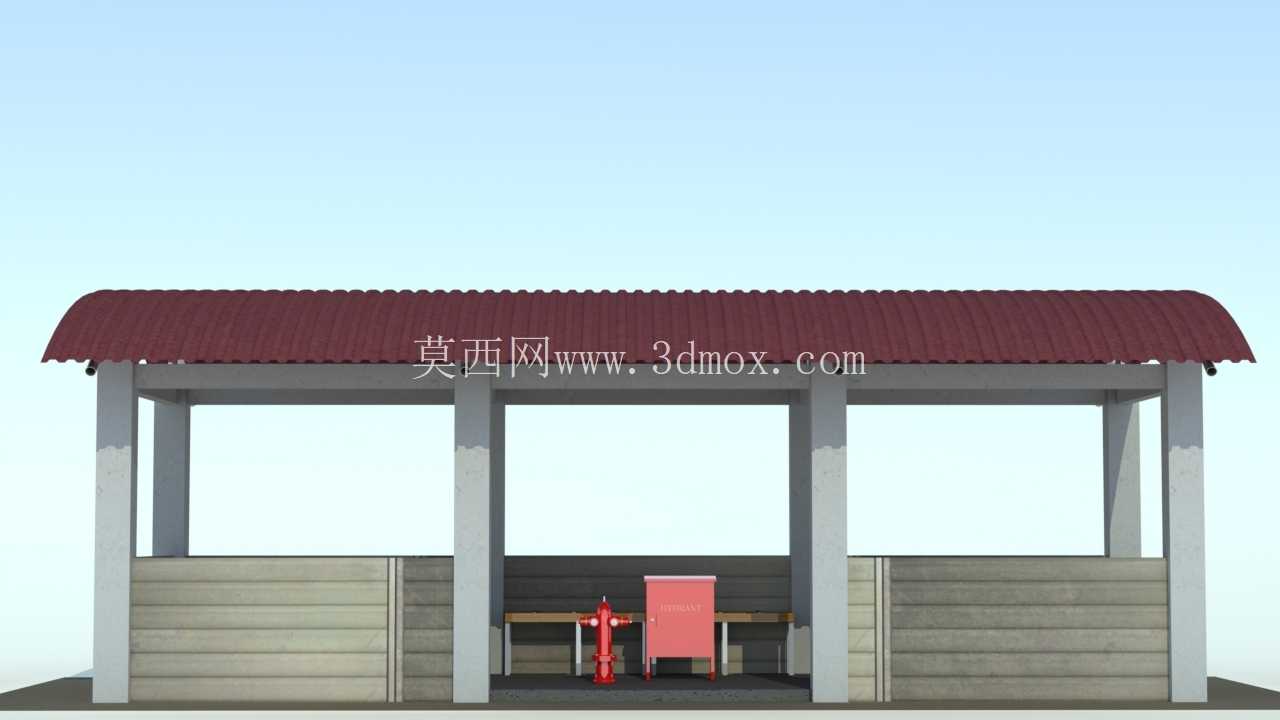

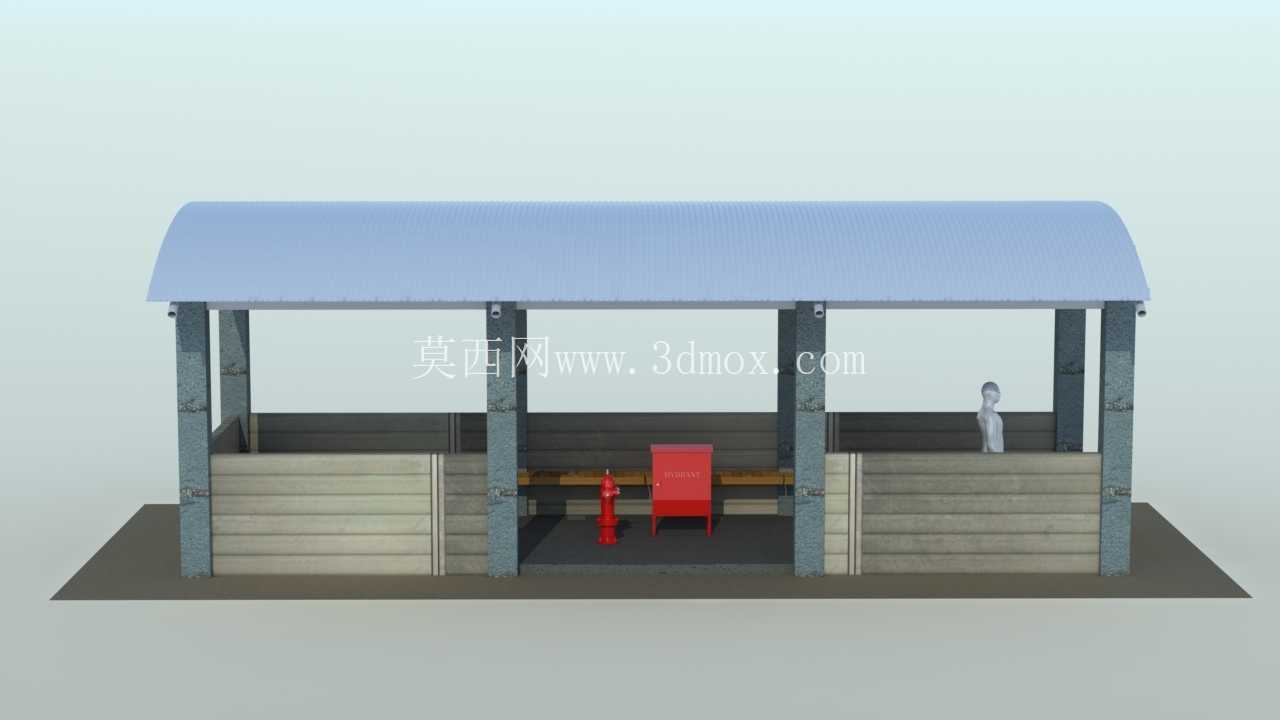

　　这套结构主要面向工业厂区内的户外休憩场景搭建，解决生产作业区域内员工临时休息、定点吸烟的实际需求，避免人员随意在生产区逗留吸烟带来的消防隐患与管理难题。整体采用钢筋混凝土立柱搭配横向圈梁作为主体承重框架，立柱底部需与厂区硬化地面做预埋锚固处理，单根立柱截面尺寸适配常规厂区户外设施的抗风等级要求，整体棚架的横向跨度可根据厂区可用空地的边界尺寸做适配调整，常规单组布局的占地长度控制在6米至8米区间，进深控制在3米左右，既不会占用过多厂区通行空间，也能同时容纳十余名人员同时休憩使用。

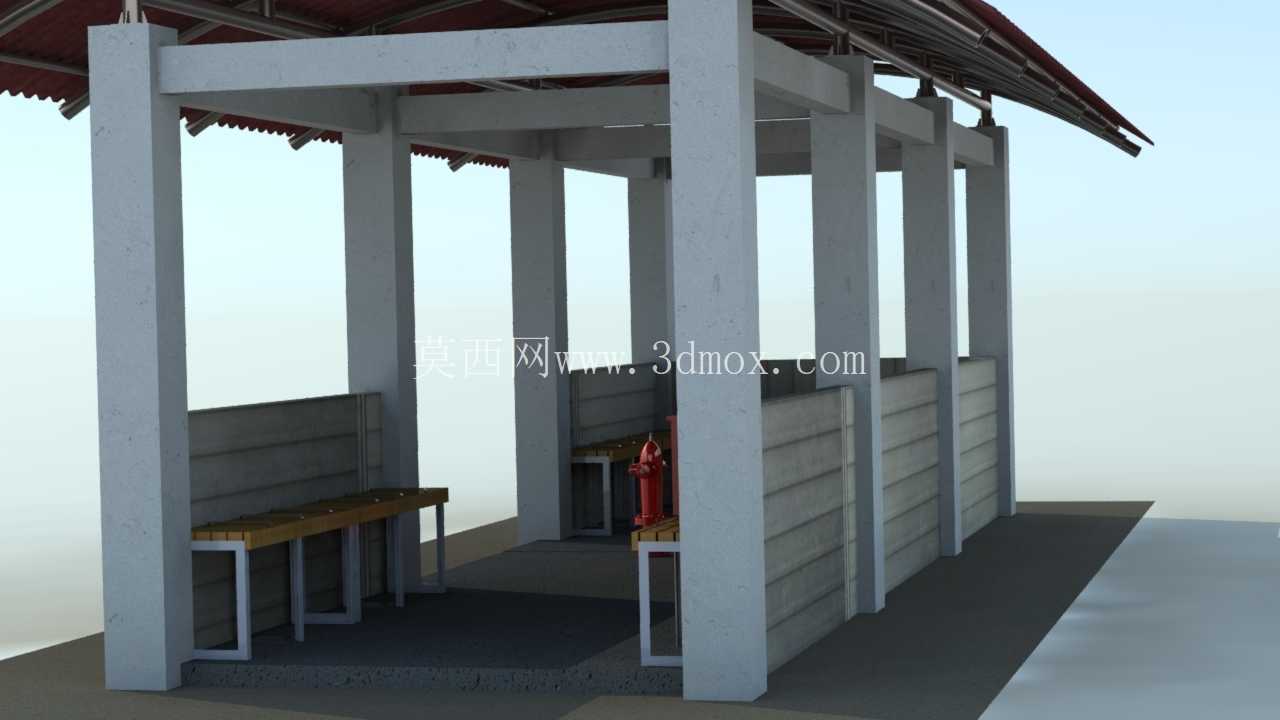

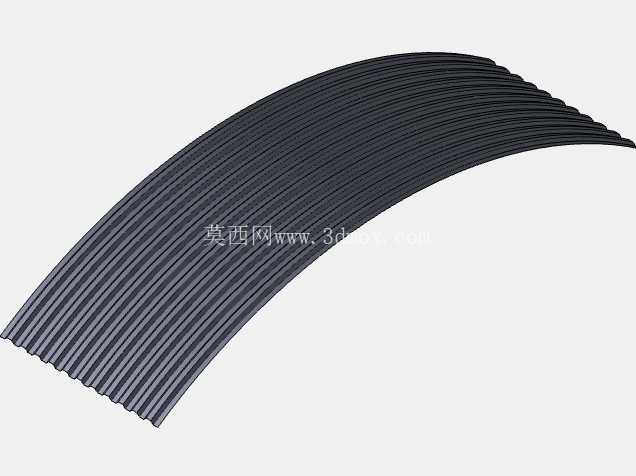

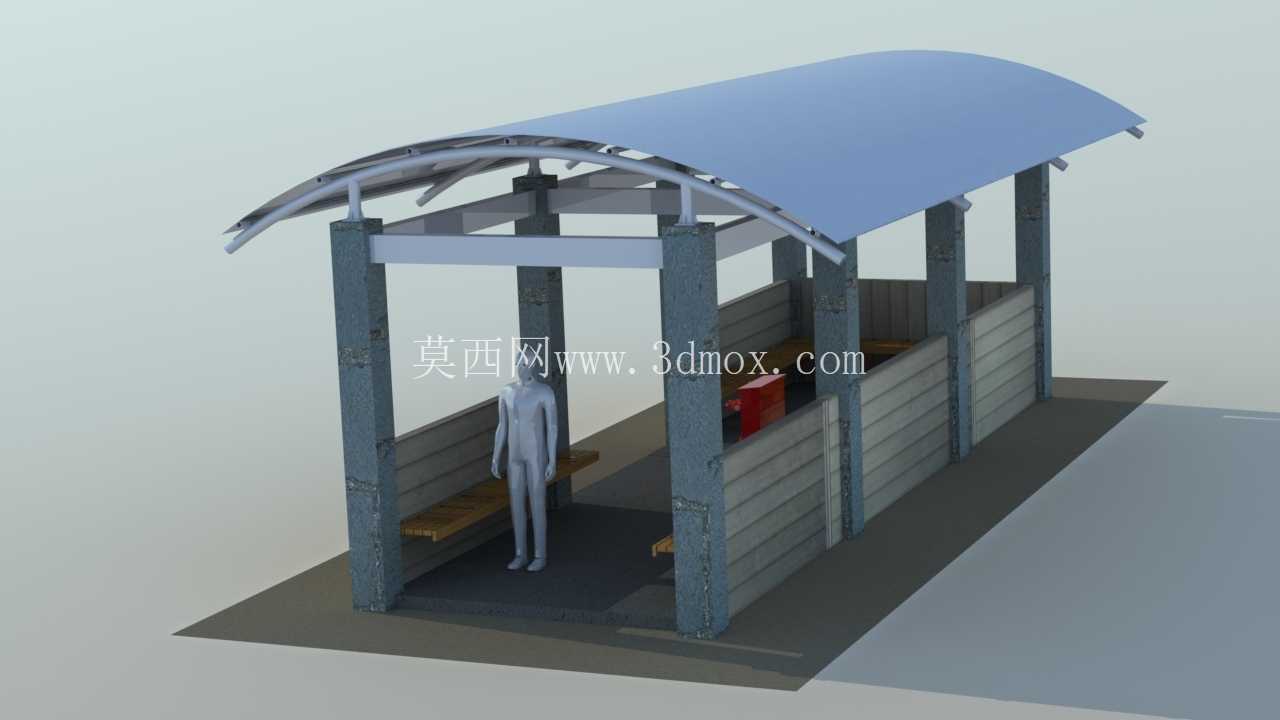

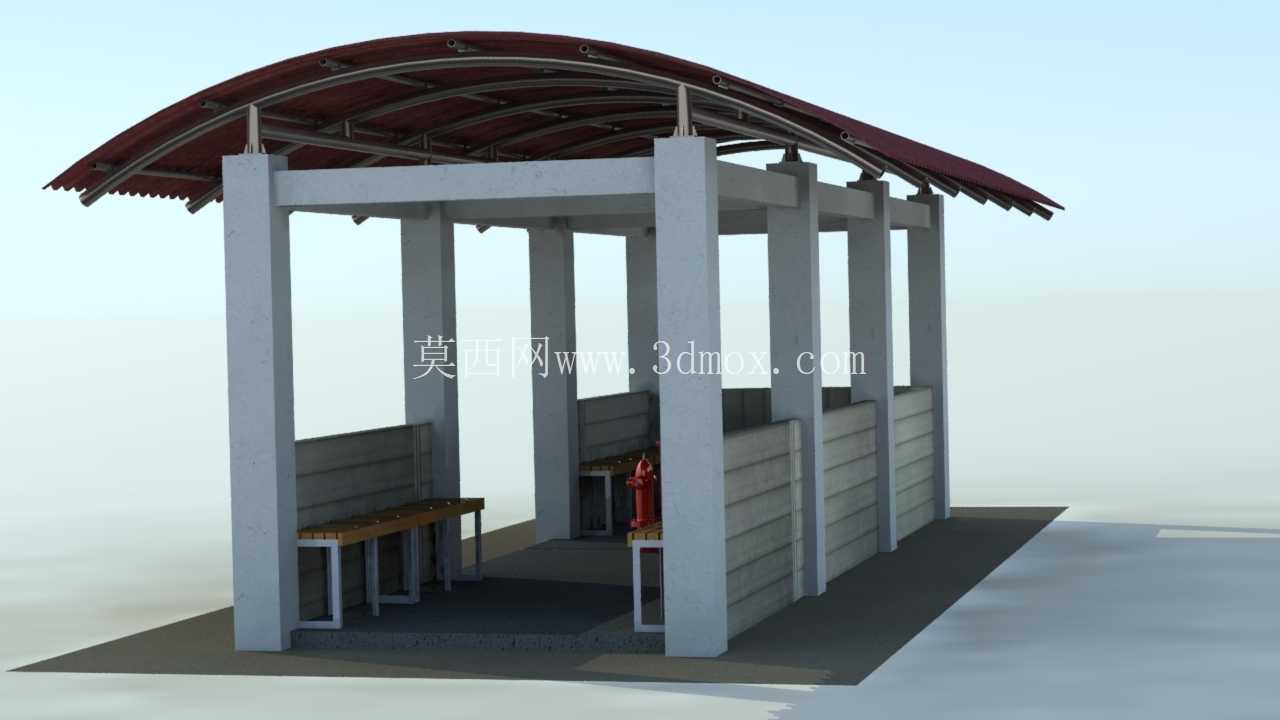

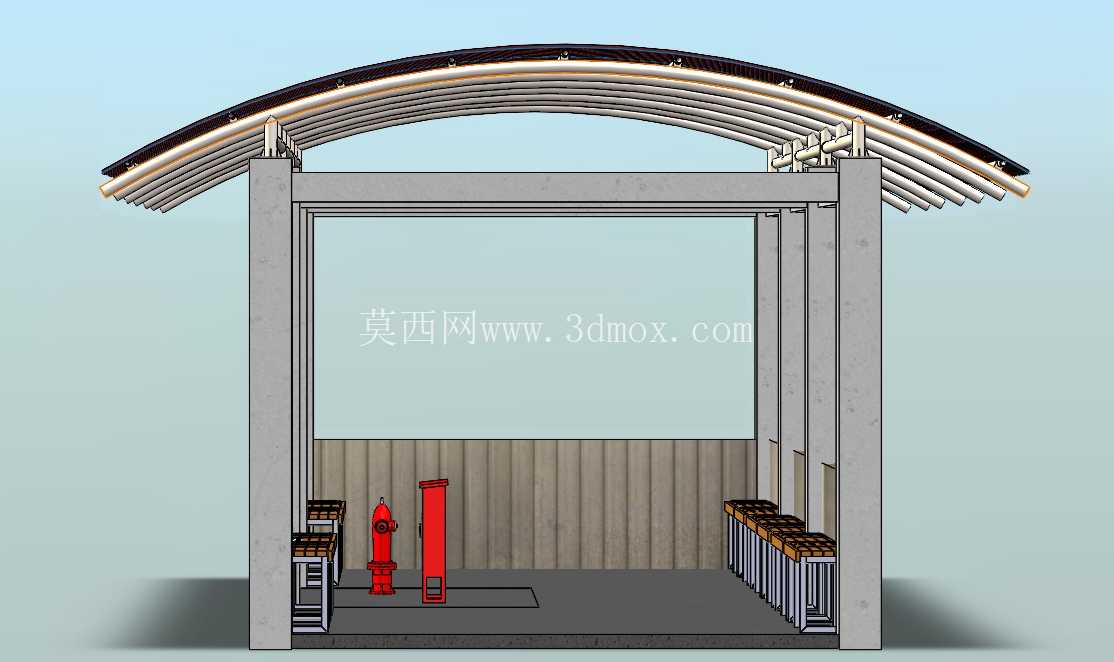

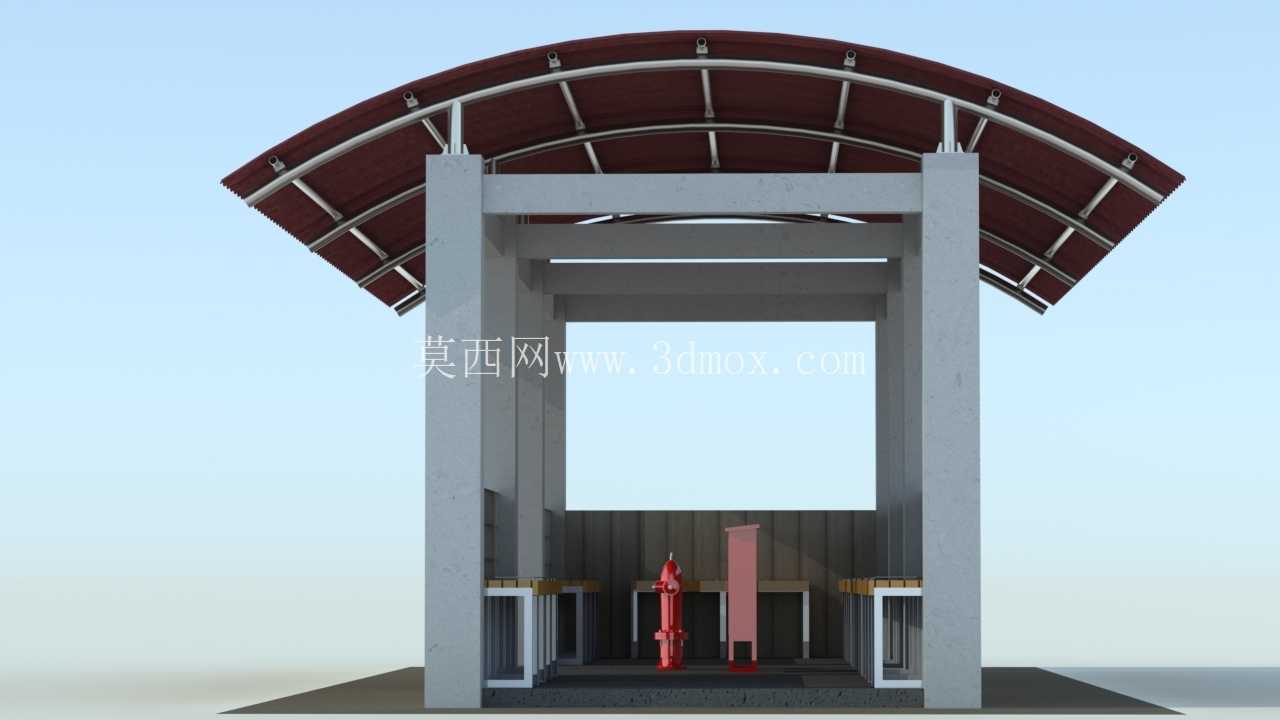

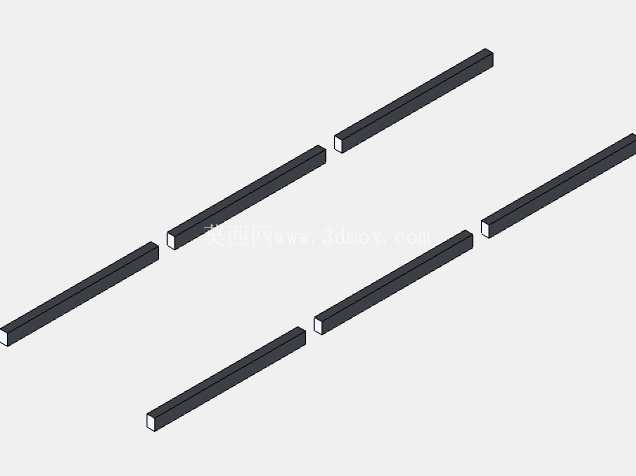

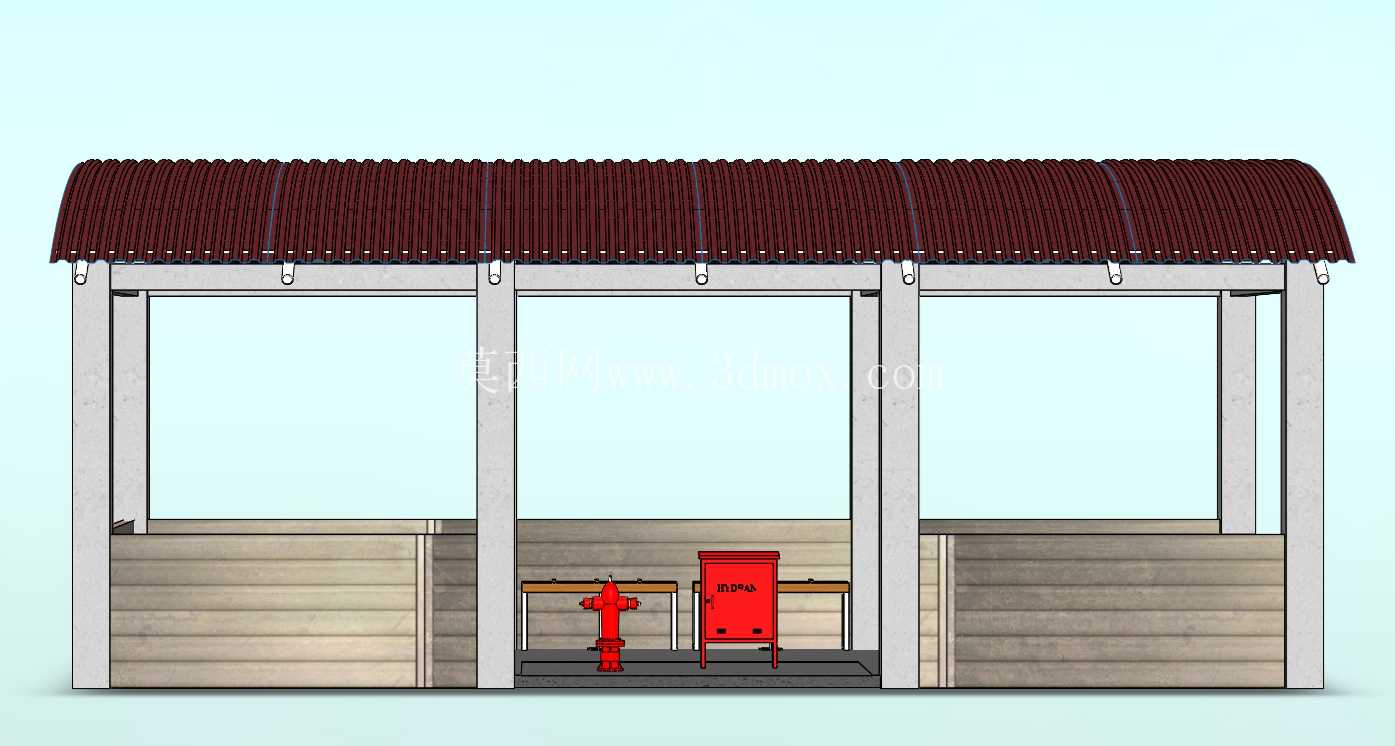

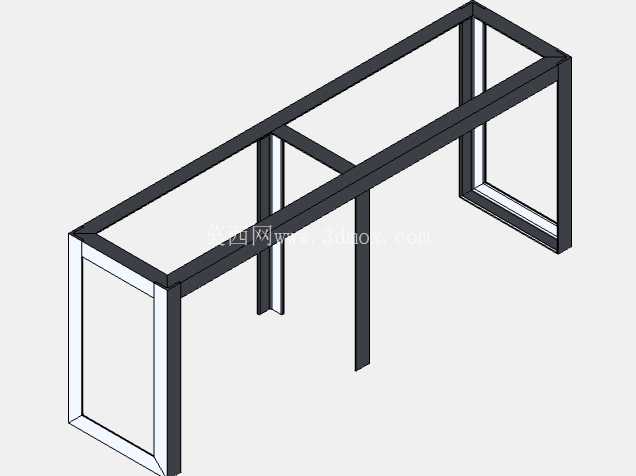

　　屋顶部分采用弧形钢框搭配金属屋面板的覆层结构，弧形起拱高度控制在跨度的十分之一左右，既可以快速排走雨季的积水，也能在高温天气下减少屋面热量向棚内的传导，屋面板的挑檐超出立柱外侧30厘米以上，避免斜向风雨直接飘入棚内区域，同时立柱之间不做全封闭墙体处理，仅在下部设置半高的围护挡板，上部完全留空保证空气的自然流通，即使在夏季高温时段，棚内也不会出现闷热积热的问题，大幅提升休憩时的舒适程度。棚内沿两侧围护挡板设置通长的休息长凳，长凳高度设置为45厘米，宽度35厘米，采用耐磨防滑的硬质板材制作，无需额外设置靠背，既节省材料成本，也方便人员随时起身离开，不会出现长凳被随意躺卧占用的情况。

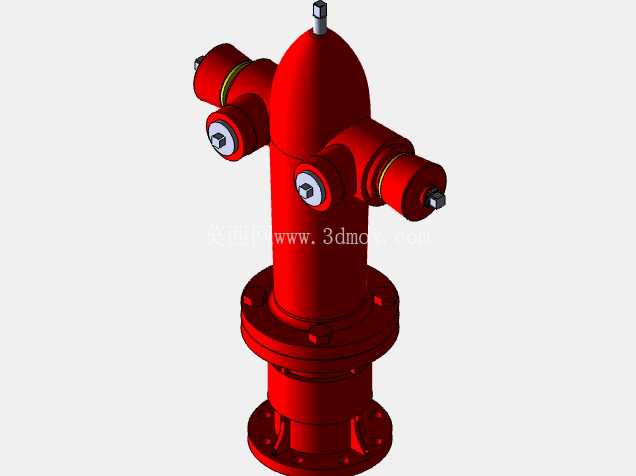

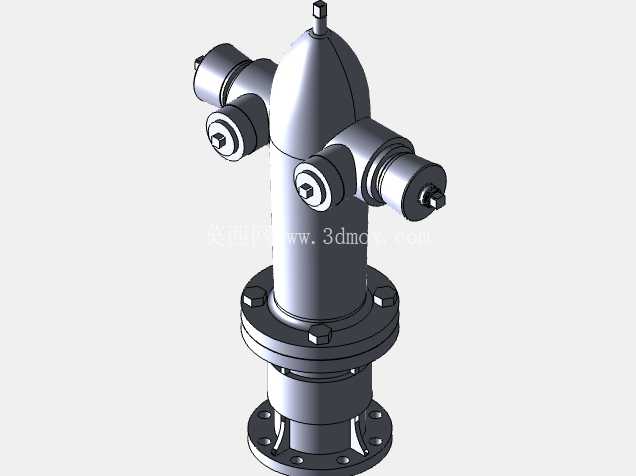

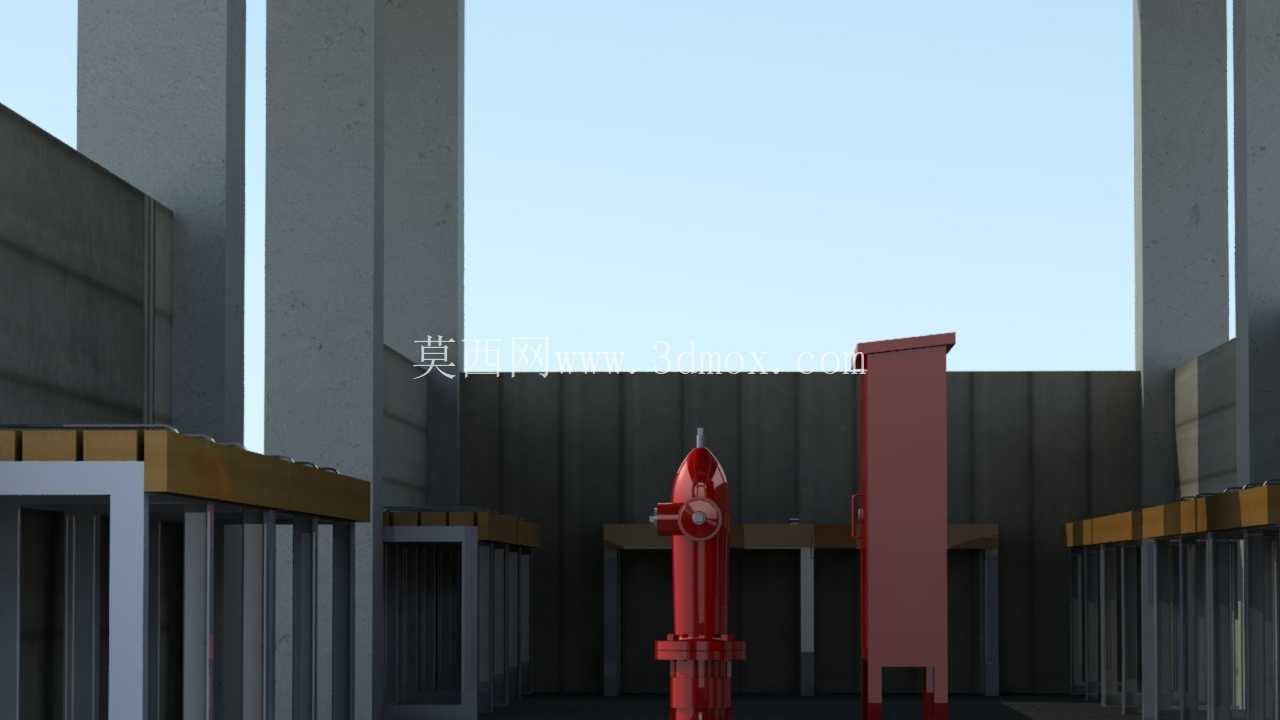

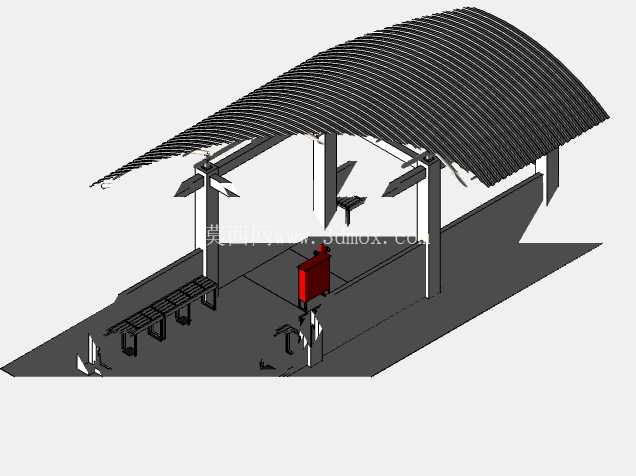

　　在棚架靠近厂区通道的一侧预留了独立的吸烟点位区域，点位旁同步设置消防栓与烟灰收集装置，消防栓的安装位置距离吸烟点不超过1.5米，满足厂区消防安全的规范要求，同时吸烟区与休息长凳区域保持1米以上的间隔，避免二手烟直接影响到不吸烟的休息人员。整个结构的设计完全围绕工业厂区的实际使用逻辑展开，没有多余的装饰性构件，所有外露的金属构件都做了防锈防腐处理，适配厂区户外复杂的使用环境，后期维护仅需要定期检查屋面板的固定螺栓与立柱的锚固情况即可，维护成本极低。

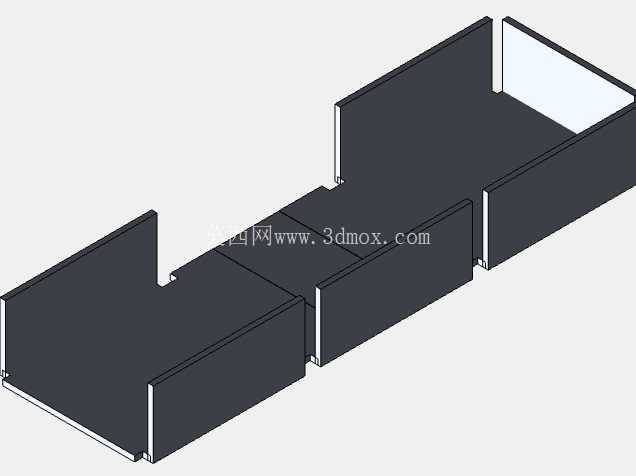

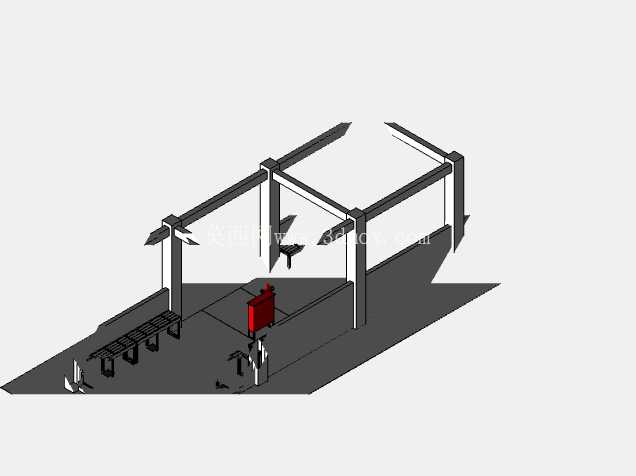

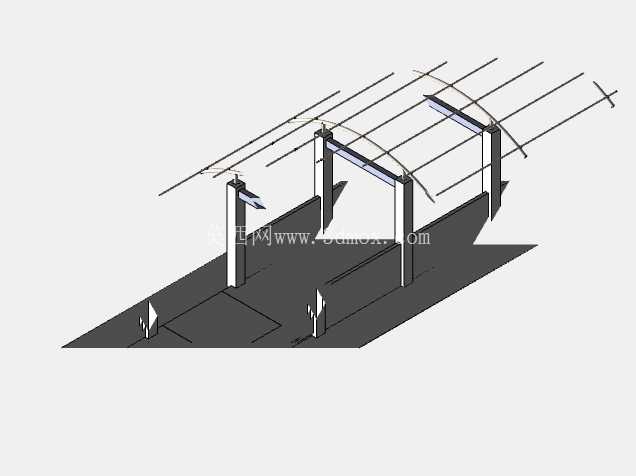

　　在建模过程中，所有承重构件的连接节点都按照实际施工的工艺要求做了还原，立柱与圈梁的交接处做了加腋处理，钢屋架与混凝土圈梁的连接采用预埋钢板焊接的方式，所有节点的受力都经过简化验算，能够满足常规厂区户外10级以下大风的承重要求，不会出现结构失稳的问题。半高围护挡板的高度设置为1.2米，既可以阻挡地面的扬尘直接飘入棚内，也不会遮挡人员的视线，方便厂区管理人员随时观察棚内的人员情况，避免出现人员在棚内长时间逗留脱岗的问题。棚内的地面与厂区外部硬化地面做齐平处理，不设置台阶，避免人员进出时发生绊倒的风险，同时地面找坡朝向棚外的排水渠，日常清洁时可以直接用高压水枪冲洗，污水不会在棚内积存。这套结构可以直接复用在各类制造厂区的边角空地、车间出入口旁的闲置区域，不需要对现有厂区地面做大规模的改造，仅需要根据实际场地的尺寸调整立柱的间距与屋面板的长度即可快速搭建完成，能够在短时间内解决厂区员工户外休憩、定点吸烟的场地需求，同时完全符合厂区安全生产与消防管理的相关规范要求，不会给厂区的日常管理带来额外的负担。
