水电项目挡木支撑引导主滚轮结构

在径流式水电项目的引水隧洞末端，挡木机构是保障停车记录系统稳定运行的核心防护部件，而本次设计的主滚轮，正是承担挡木升降过程中支撑、导向功能的关键承载件，适配Tamor Khola这类高水头、大流量引水式电站的工况需求。从实际运行场景来看，电站停机或检修工况下，挡木需要快速下落封堵引水流道，开机时则平稳提升至流道顶部让位，整个动作过程中，主滚轮需要承受挡木自身重量、水流冲击带来的径向载荷，同时要抵消挡木升降过程中因流道壁面安装误差、水流紊动带来的偏载力矩，避免挡木出现卡涩、偏磨问题。

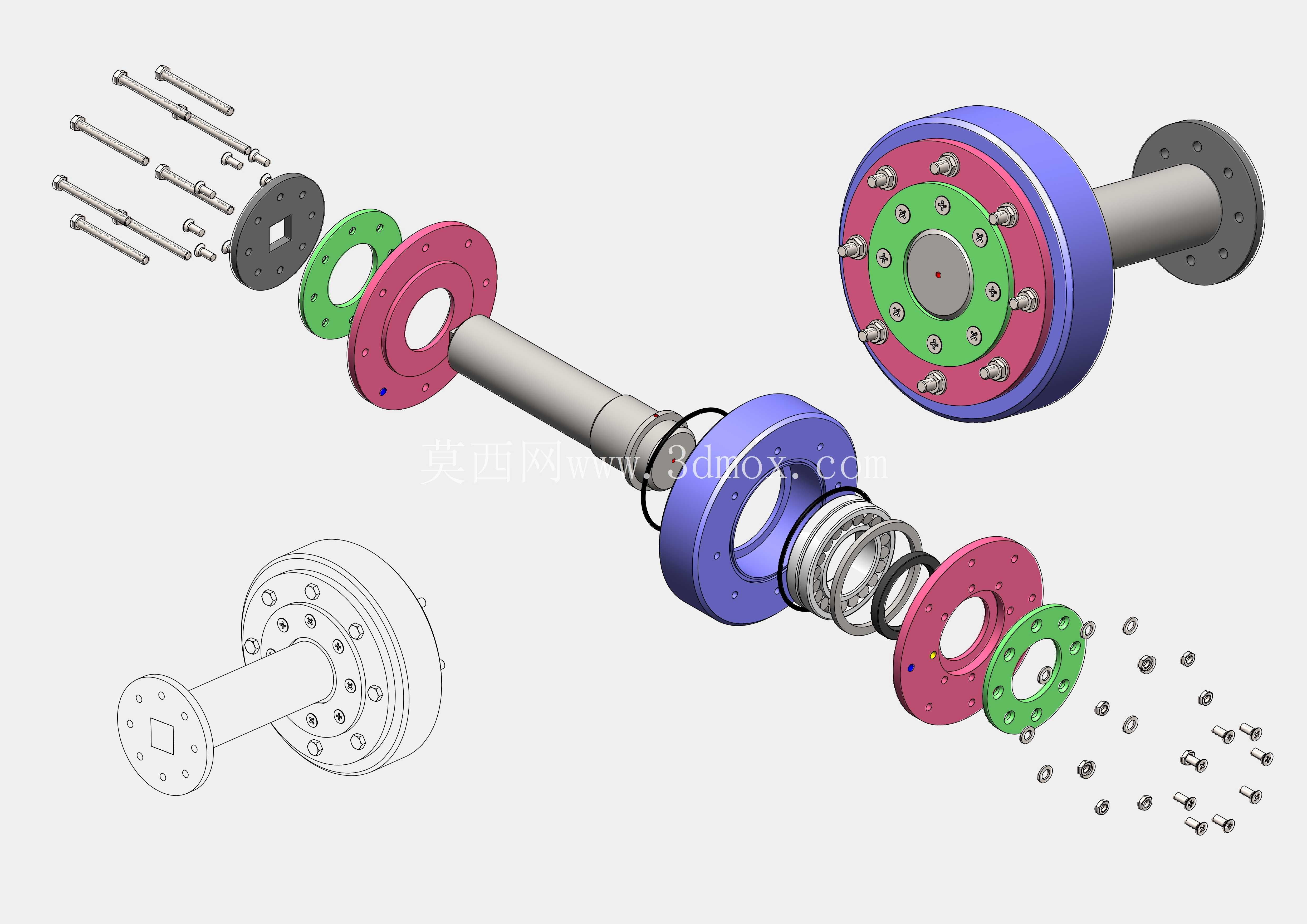

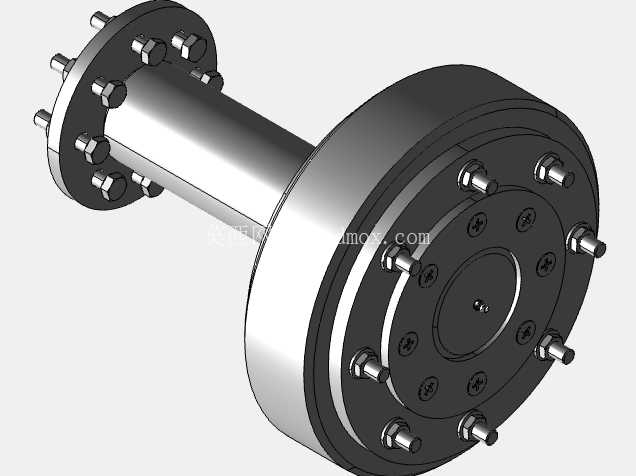

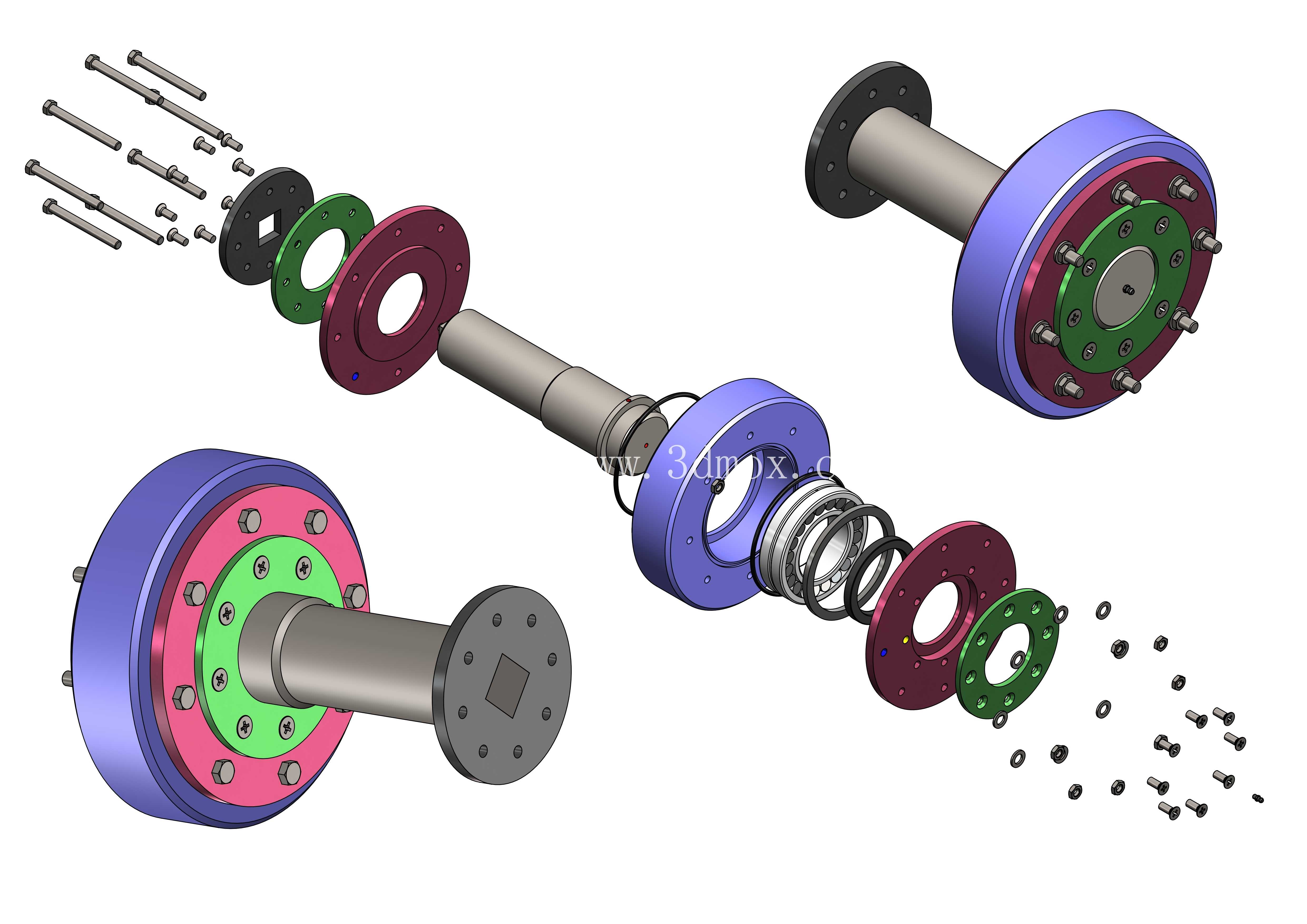

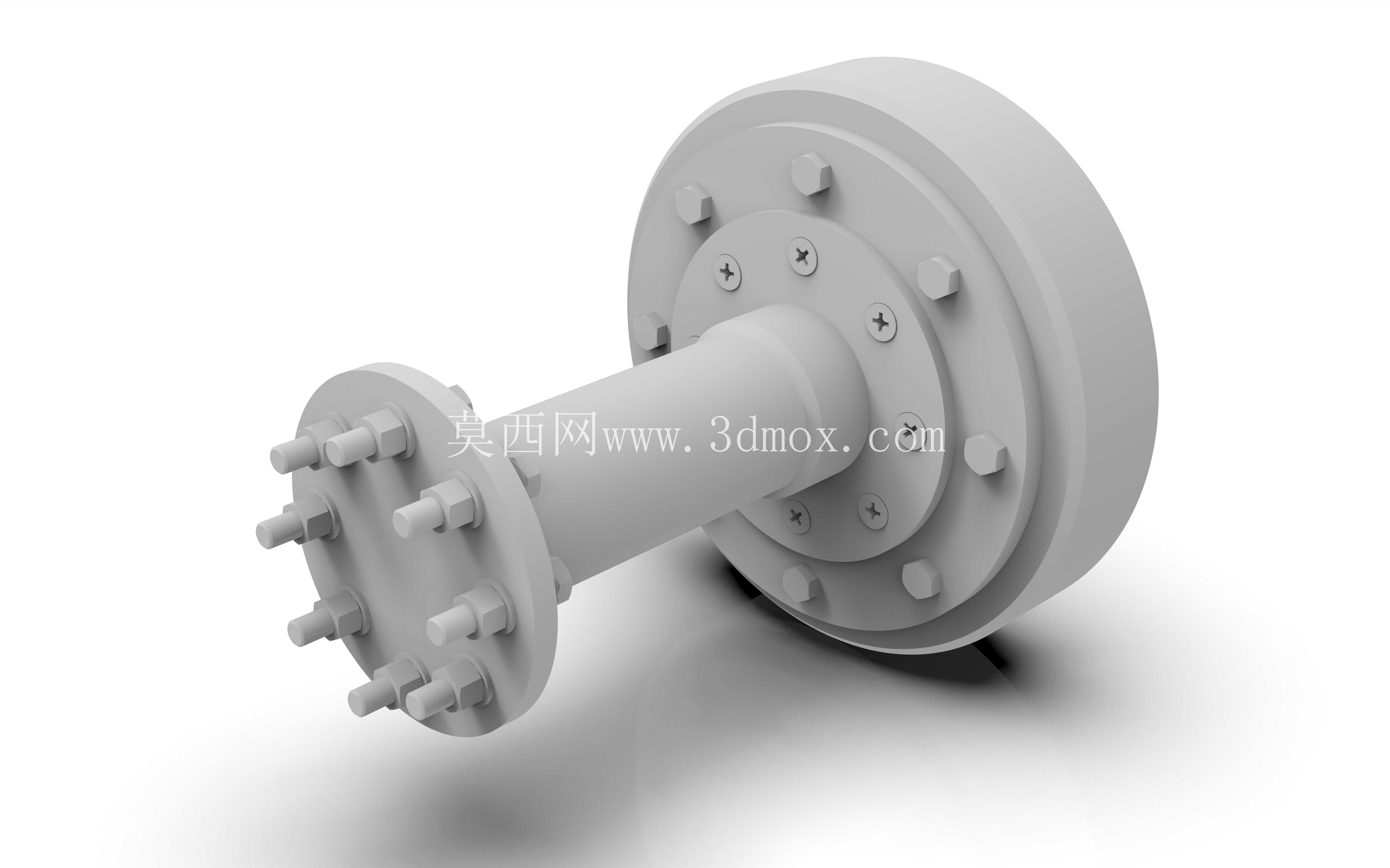

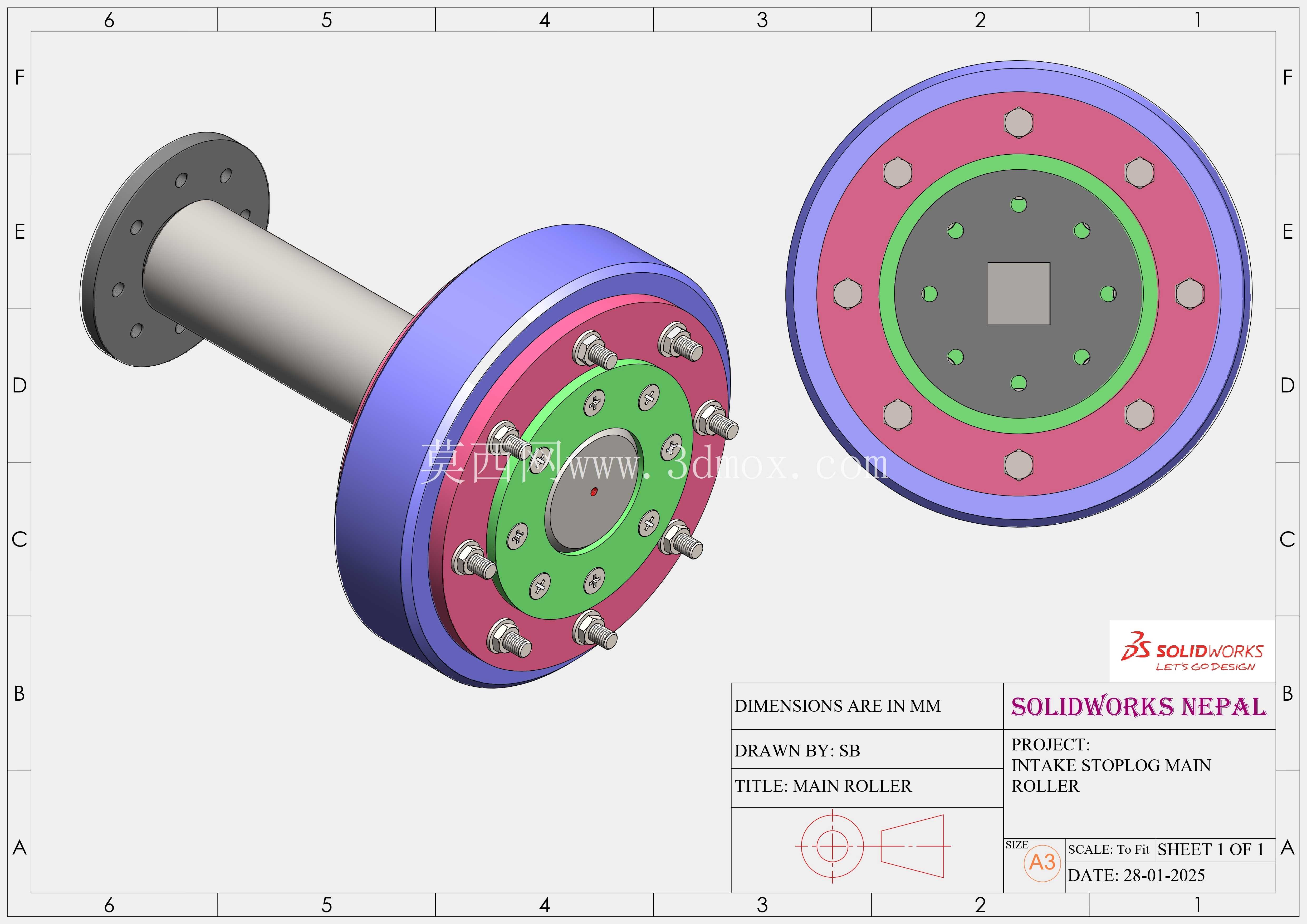

设计初期首先梳理了安装边界条件：该主滚轮的安装法兰端通过8.8级外六角螺栓固定在流道侧壁的预埋安装基座上，法兰盘采用6组均布螺栓孔设计，孔位中心圆直径与预埋基座的安装孔完全匹配，安装时可通过法兰与基座间的调整垫片微调滚轮轴向位置，补偿土建施工带来的±3mm安装误差。滚轮主体的轮缘采用高耐磨尼龙复合材质包覆，轮芯为45号钢调质处理结构，既保证了整体承载强度，又能降低与挡木导向面接触时的摩擦系数，减少长期往复运动带来的磨损。轮体与轴的连接采用过盈配合加平键周向固定的方式，避免长期交变载荷下出现轴轮相对转动的失效问题，轴端采用圆螺母加止动垫圈的防松结构，适配水电厂长周期免维护的运行要求。

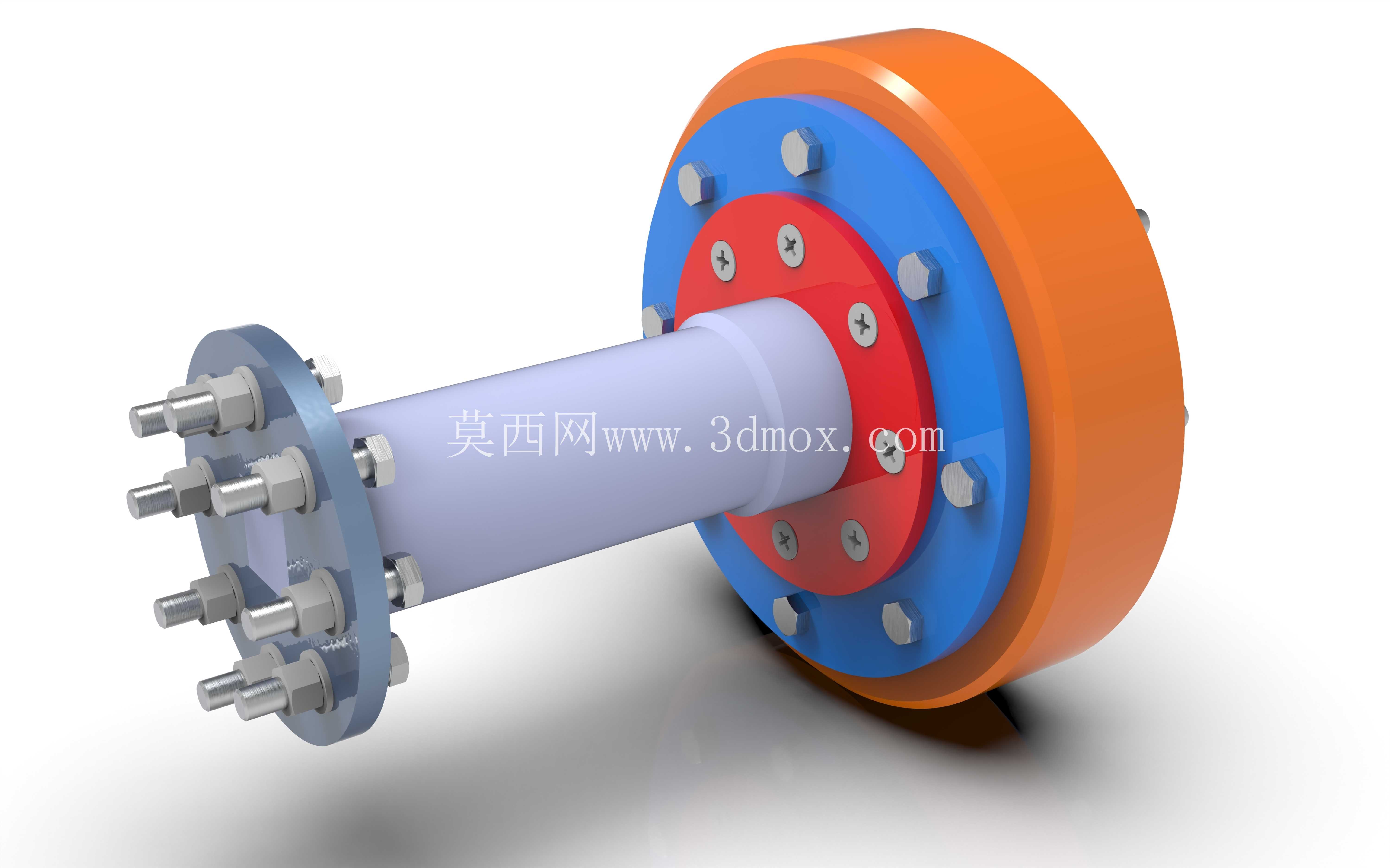

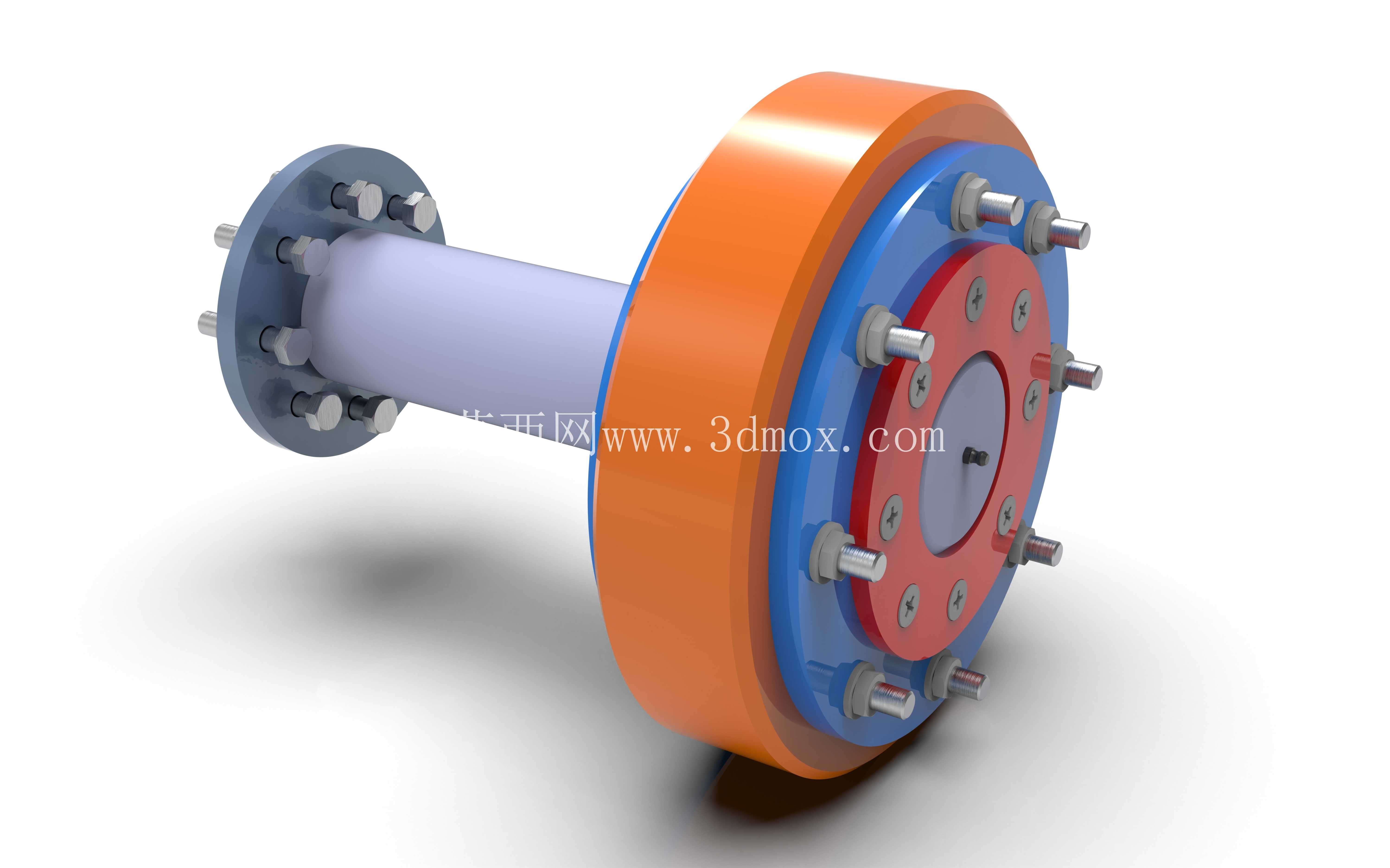

从功能特性来看，该主滚轮的轮型设计采用了中间微凸的鼓形轮廓，而非传统的圆柱面，这种设计可以在挡木出现小幅偏斜时，保证轮面与挡木导向面始终保持线接触，避免局部应力集中导致的轮面压溃或异常磨损。轮缘的橙色包覆层厚度达到15mm，在正常磨损工况下可满足8年以上的使用寿命，磨损量超过阈值时可单独更换轮缘包覆层，无需整体拆卸滚轮轴，大幅降低后期运维成本。滚轮两侧的端盖采用迷宫式密封结构，可阻挡流道内的水汽、泥沙进入轴承腔，轴承选用深沟球轴承双侧带铁封的型号，填充长寿命锂基润滑脂，出厂时已完成预润滑，现场安装无需额外注脂即可投入使用。

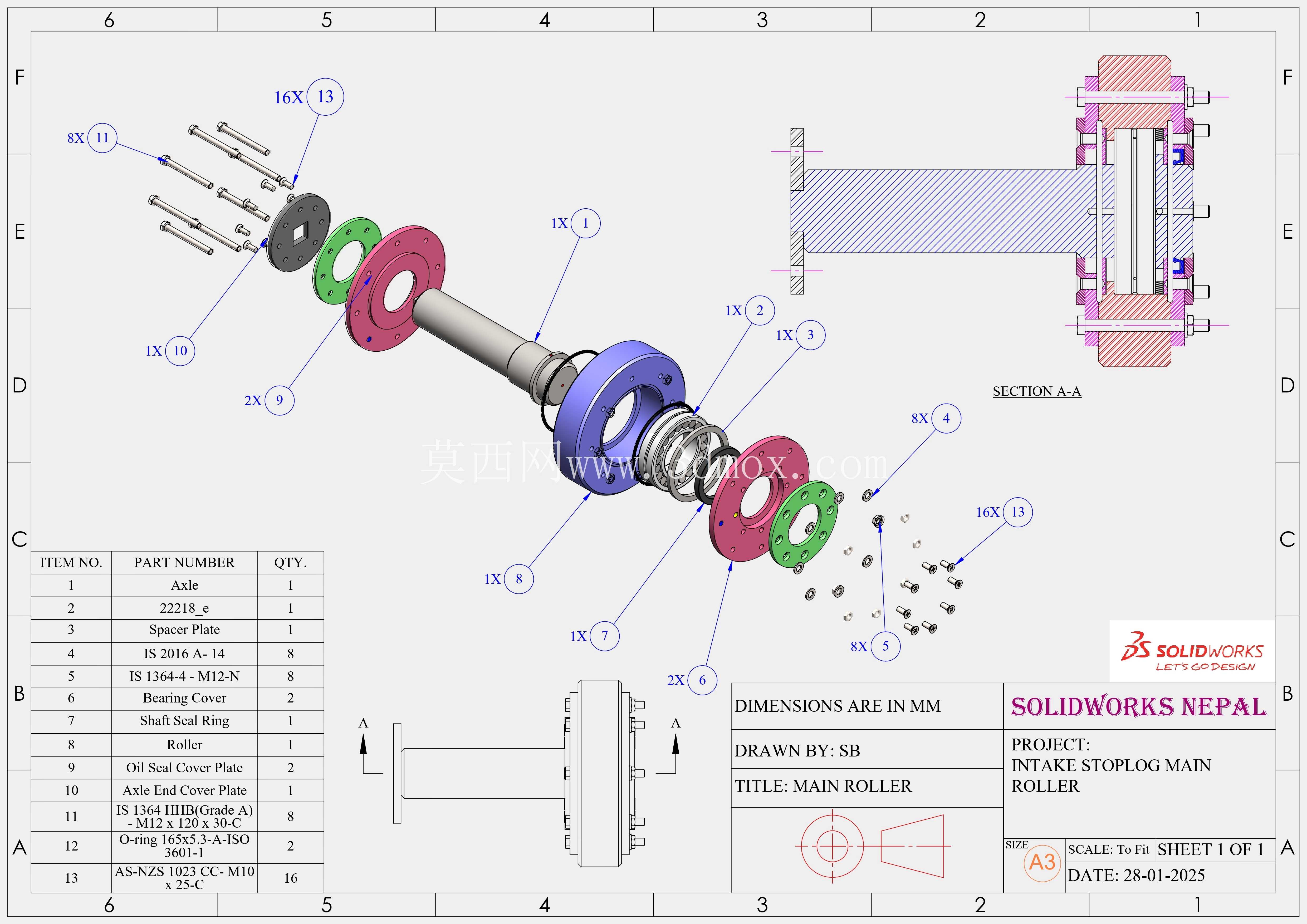

实际建模过程中，重点校核了几个关键尺寸的配合公差：轴与轴承内圈的配合采用k6公差带，轴承外圈与轮芯轴承座孔采用J7公差带，既保证了装配的便利性，又避免运行过程中出现轴承内外圈跑圈的问题。法兰端的轴伸长度经过反复核算，确保安装后滚轮轮面与挡木导向面的接触位置处于挡木截面的形心线上，避免挡木升降过程中受到附加弯矩。整个滚轮组件的总长度控制在320mm，最大轮径为180mm，安装后突出流道壁面的距离为120mm，不会对流道内的水流流态造成明显干扰，也不会与流道内的其他检修部件发生运动干涉。

从工况适配性角度，该滚轮的设计充分考虑了水电厂潮湿、多泥沙的运行环境，所有外露金属部件均采用达克罗表面处理，盐雾试验时长可达1000小时以上，避免长期在高湿度环境下出现锈蚀问题。连接螺栓全部采用不锈钢材质，防止螺纹锈蚀导致后期拆卸困难。在承载能力校核中，按照单轮承受1.2倍挡木总重量加1.5倍水流冲击动载荷的工况进行有限元分析，轮芯最大应力为126MPa，远低于45号钢调质后的屈服强度，轴的最大挠度为0.12mm，满足滚轮运行的刚度要求，不会因挠度过大导致轴承偏载失效。

不同于普通输送设备用的滚轮，该主滚轮的运行频次并不高，但对动作可靠性要求极高，一旦出现卡涩或失效，将直接导致挡木无法正常升降，影响电站的开停机流程，甚至可能引水流道过流部件的损坏。因此在设计过程中，没有刻意追求轻量化，而是优先保证结构强度和运行可靠性，所有受力部件的安全系数均取到3.5以上，远高于普通通用机械的安全系数取值标准。同时在轮体与法兰之间设置了厚度为5mm的缓冲垫片，可吸收挡木下落到位时产生的冲击载荷，避免刚性冲击对轴承和安装基座造成损伤。
