电机驱动卷绕收线设备结构设计

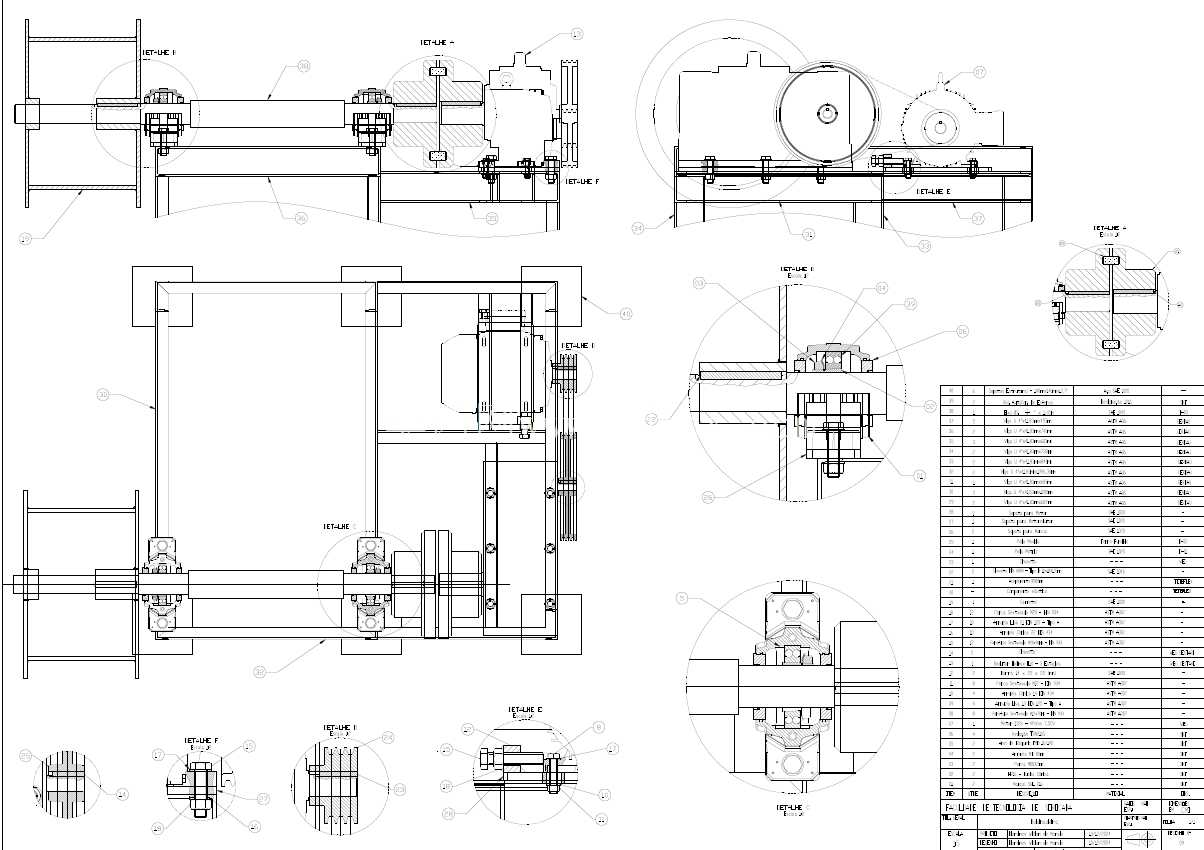

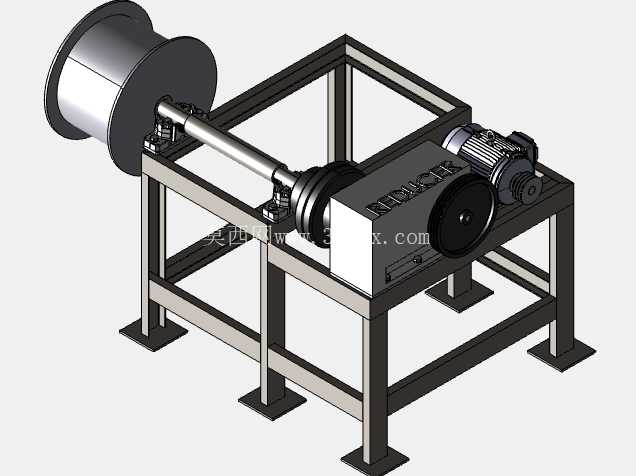

　　这套卷绕收线设备的结构设计，核心面向线材加工、线缆生产、金属丝材收卷这类生产场景，在中小规格线材的成卷收料工序中，这类设备是产线后段的核心配套单元，直接影响成卷线材的排线整齐度、收卷张力稳定性，以及后续仓储转运的便利性。从结构布局来看，整套设备采用卧式长轴排布的设计思路，动力输入端配置132s机座规格的动力单元，匹配7.5kW的输出功率，能够覆盖常规直径0.5-8mm金属线材、中小规格线缆的收卷扭矩需求，不会出现小马拉大车导致的闷车、收卷张力不足问题，也不会因为动力冗余过大造成不必要的能耗浪费。

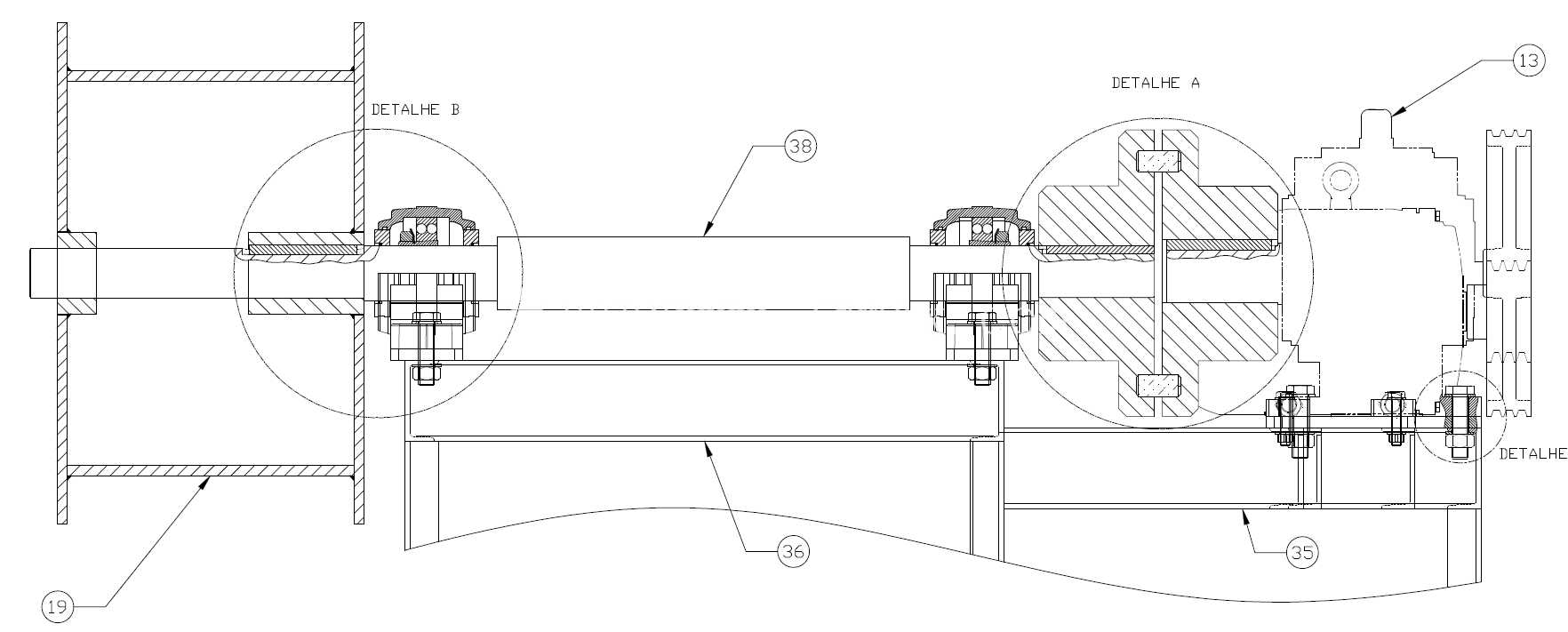

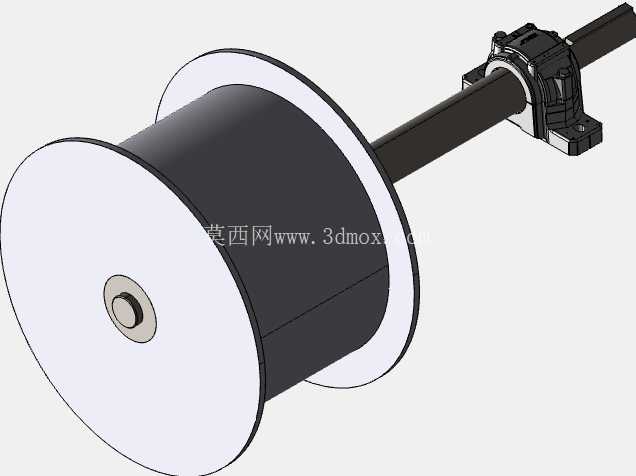

　　传动段采用分体式轴承座支撑结构，选用SNL216规格的立式剖分轴承座，这类轴承座的优势在于后期维护时不需要完全拆解整条传动链，只需要拆开轴承座上盖就可以完成轴承更换、润滑脂补充的操作，对于连续运转的产线来说，能够大幅压缩停机维护的时间成本。长轴的输出端直接连接卷绕工装的装夹位，设计时特意将装夹位的同轴度公差控制在0.05mm以内，避免高速收卷时出现轴系跳动，导致排线偏移、成卷线材端面不齐的问题。设备的机架部分采用型钢焊接框架结构，焊接完成后做整体去应力退火处理，再进行安装基准面的铣削加工，保证各个轴承座安装位、动力单元安装位的平面度与平行度要求，避免因为机架焊接应力释放导致的轴系不同心，长期运转出现轴承过早磨损、轴疲劳断裂的隐患。

　　在排线机构的设计上，配套了与收卷轴转速联动的往复排线组件，通过齿轮传动比匹配收卷转速，实现排线导轮的匀速往复移动，保证线材在卷盘上逐层整齐排布，不会出现乱线、叠线的问题，排线导轮的行程可以根据所用卷盘的宽度进行调整，适配不同幅宽的收卷工装，不需要更换核心传动部件就可以覆盖多规格成卷需求。设备的安装边界设计充分考虑了车间现场的布局需求，整机长度控制在2.8米以内，宽度控制在1.2米以内，底部预留了地脚螺栓安装孔，可以直接固定在水泥地面的设备基础上，也可以加装减震垫直接放置在硬化车间地面，不需要额外做复杂的基础施工。

　　轴系的密封结构采用接触式橡胶密封圈搭配防尘挡圈的组合设计，能够阻挡车间内的金属粉尘、线屑进入轴承腔体，延长轴承的润滑周期与使用寿命，适合在金属加工、线缆制造这类车间粉尘相对较多的场景下长期稳定运转。从功能实现逻辑来看，整套结构没有采用复杂的电控排线方案，全部通过机械传动的转速匹配实现排线与收卷的同步，一方面降低了设备的制造成本，另一方面也减少了电气元件故障导致的停机风险，对于追求设备稳定性的中小加工企业来说，这种纯机械联动的结构可靠性更高，对操作维护人员的技术要求也更低，日常只需要定期检查轴承润滑状态、传动紧固件的松紧度就可以维持正常运转。在细节设计上，卷盘装夹位采用快拆式锁紧结构，更换收卷盘时只需要松开锁紧螺母就可以完成空盘与满盘的更换，单盘更换时间可以控制在2分钟以内，能够有效减少换盘等待的时间，提升连续生产的作业效率。传动段的外露旋转部件全部设计了可拆卸的安全防护罩，防护罩采用薄钢板折弯成型，通过螺栓固定在机架上，既可以避免生产过程中操作人员误触旋转部件引发安全事故，也可以阻挡外部杂物卷入传动链，同时拆卸方便，不会影响日常的设备检查与维护操作。
