3400mm槽式螺旋输送设备结构设计

在散状物料的连续输送作业场景里，这类长槽式螺旋输送结构是粮油加工、建材生产、环保固废处理、化工粉体输送工段里极为常见的核心给料设备，和皮带输送、斗式提升的应用边界差异明显，它完全依靠封闭槽体内的旋转螺旋叶片推移物料前进，全程无外露输送面，能避免粉状、颗粒状物料在转运过程中出现撒漏、扬尘问题，尤其适合输送温度不高、磨琢性适中的散料，比如粮食谷物、水泥生料、污泥滤饼、化工粉料这类物料，水平布置时可以在多个料仓下方串联布置，实现不同料点的物料归集输送，也可以小角度倾斜布置完成短距离的物料提升作业。

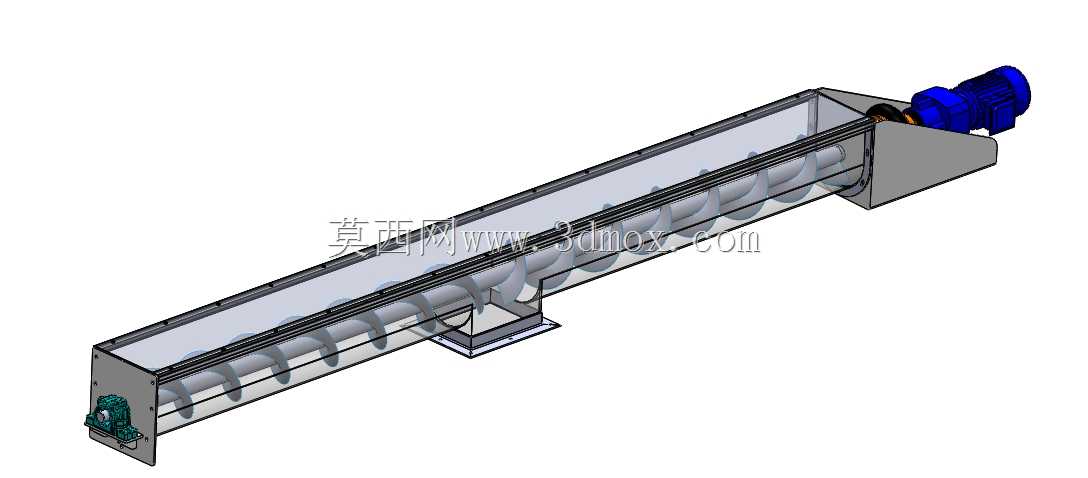

从结构设计逻辑来看，这款3400mm长度规格的螺旋输送设备采用U型截面槽体作为物料承载主体，槽体上沿设置法兰边用于加装密封盖板，既可以防止输送过程中粉尘外溢，也方便检修人员打开盖板清理槽内残留物料、观察叶片磨损情况；槽体底部间隔设置支撑脚座，安装时可以直接通过脚座的螺栓孔固定在车间钢平台或者混凝土基础上，不需要额外制作复杂的安装支架，安装基准面只需要保证槽体整体直线度偏差控制在千分之一以内，就能避免螺旋轴运转时出现刮蹭槽壁的问题。驱动端布置在槽体的出料端位置，采用直联减速电机通过联轴器和螺旋主轴连接，这种驱动端布置在出料侧的设计，能让螺旋轴在运转时处于受拉状态，相比驱动端布置在进料端的受压状态，能大幅降低长螺旋轴运转时的弯曲挠度，减少中间吊挂轴承的设置数量，降低物料在输送过程中被轴承座阻隔出现堵料的概率。

螺旋叶片采用等距实体螺旋面结构，这种叶片形式对流动性较好的颗粒、粉状物料适应性最强，叶片和主轴之间采用连续满焊连接，焊后需要对叶片外边缘做车削修整，保证叶片外圆和U型槽内壁的间隙均匀控制在5-8mm，间隙过大会导致槽底残留物料过多，长期积料会出现板结卡滞，间隙过小则会因为加工、安装误差出现叶片刮蹭槽壁的异响和磨损。槽体的进料端设置顶部进料口，可以和上游的料仓卸料阀、振动给料机出口直接对接，出料端设置底部出料口，对接下游的称重设备、提升机或者工艺设备进料口，进出料口的法兰尺寸统一采用常规的方形法兰标准，方便现场对接安装时不用额外制作变径连接件。

尾端采用带密封的外置轴承座结构，轴承座和槽体端盖之间设置填料密封装置，能避免细粉料从尾端轴缝隙泄漏，同时尾端设置推力轴承承受螺旋轴运转时产生的轴向力，避免轴向窜动导致的叶片移位、联轴器磨损问题。槽体侧壁在靠近进出料端的位置可以根据工艺需求加装料位检测口、防堵检修口，日常运维时只需要定期检查减速电机的油温、轴承座的温升，以及螺旋叶片的磨损情况即可，相比其他输送设备，这类螺旋输送机的运维成本更低，单台设备的输送能力可以根据螺旋直径、转速调整，同长度规格下直径越大、转速越高，输送量越大，但转速不能超过临界转速，否则会出现物料被叶片抛起无法向前输送的问题。

在三维建模过程中，这类设备需要重点校验螺旋轴的长径比对应的挠度值，3400mm长度的螺旋轴如果直径偏小，需要在槽体中部增加吊挂轴承，吊挂轴承的外形要做流线型设计，减少对物料流的阻挡，同时吊挂轴承的密封要采用防尘结构，避免细粉料进入轴承内部导致润滑失效。整个槽体的分段法兰连接面要设置密封胶条，保证整机的密封性能，满足有防尘要求的生产车间使用需求，设备的整体宽度、高度尺寸都控制在常规车间通道的通行尺寸范围内，方便设备进场安装和后期检修更换。
