多容量等级油浸式配电变压器结构设计

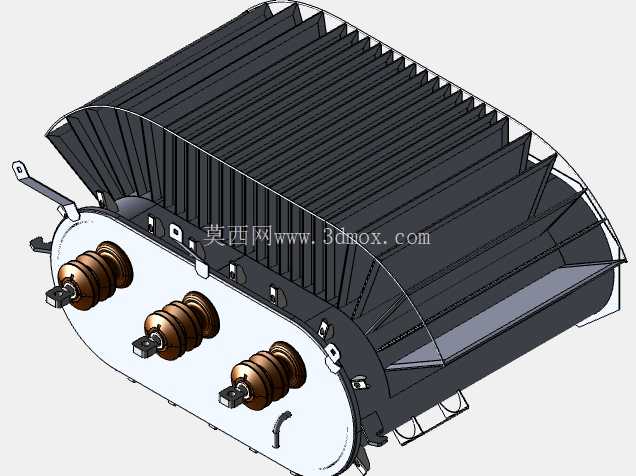

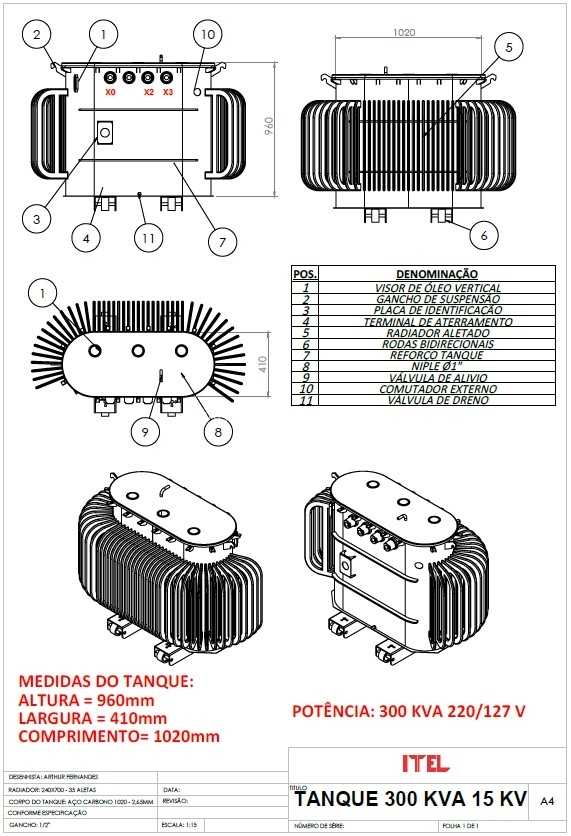

在城乡配电网改造、工业厂区供电、商业综合体配电等场景中，油浸式配电变压器是承担电压转换、电能分配的核心设备，本次呈现的结构方案覆盖75KVA到300KVA多个容量档位，可适配不同负载等级的供电需求，从居民小区单元供电到中小型生产车间的动力配电都能找到对应匹配的规格。从结构设计逻辑来看，整个设备采用卧式油箱布局，外壳排布的密集散热翅片是核心散热结构，区别于普通立式变压器的散热管排布，这种沿壳体周向延伸的翅片结构能更大程度增加与空气的接触面积，在自然风冷条件下即可满足满负载运行的散热需求，无需额外加装强制风冷组件，能降低后期运维的配件更换成本。油箱本体的尺寸边界经过严格校核，300KVA规格的设备高度控制在960mm，宽度为410mm，长度为1020mm，这个尺寸参数充分考虑了常规配电房的台架安装空间，不管是落地式混凝土台基安装，还是杆上支架挂载，都能适配现有通用安装支架的孔位间距，不需要额外定制安装基座，能减少现场施工的改造工作量。设备顶部的接线端子区域做了分区标识，高压侧与低压侧接线位有明确的位置区分，避免现场接线时出现相序接反的问题，同时端子区域预留了足够的接线操作空间，方便施工人员使用扭矩扳手完成接线紧固作业，不会因为空间局促导致接线力矩不达标引发的接触过热故障。油箱侧面的油位观测、放油阀、接地端子等附属组件的位置都经过人机工程校核，日常巡检时站在地面即可清晰观察油位状态，放油操作时不需要额外搭建登高作业平台，接地端子的位置距离安装基面高度符合电力施工规范要求，方便接地扁钢的连接固定。从结构强度设计来看，油箱底部的安装支脚采用折弯钢板焊接结构，支脚与箱体连接位置做了加强筋处理，能承受设备整体注油后的总重量，在运输过程中遇到颠簸路况也不会出现支脚变形、箱体焊缝渗油的问题。散热翅片与箱体的连接采用满焊工艺，焊接位置做了圆角过渡处理，避免应力集中导致的焊缝开裂，同时翅片的厚度经过强度校核，在日常清理表面积灰时不会因为轻微外力出现翅片变形倒伏，保证散热风道的通畅。设备的铭牌安装区域设置在箱体正面的醒目位置，铭牌上清晰标注了容量、电压等级、接线组别等核心参数，方便运维人员快速核对设备信息，不需要翻阅原始技术资料即可完成设备台账的核对工作。不同容量档位的设备采用统一的安装接口尺寸，同安装点位如果后期需要扩容更换更大容量的变压器，不需要对原有安装台架、接线母排做大规模改造，只需要更换对应容量的设备本体即可，能大幅缩短扩容施工的停电周期，减少供电中断对用户的影响。在三维建模过程中，所有结构件的配合间隙都按照实际生产工艺要求设置，比如油箱盖板与箱体的密封面平面度公差、散热翅片的焊接位置公差、安装支脚的孔位公差都完全符合电力设备生产的行业标准，导出的模型可以直接用于生产工艺拆解、安装施工模拟，也可以作为配电系统三维布局的组件库素材，帮助设计人员在配电房设计阶段提前完成设备排布、线缆走向的规划，避免现场施工时出现设备碰撞、线缆弯曲半径不足等问题。
