光伏面板检测用火星传感装置结构设计

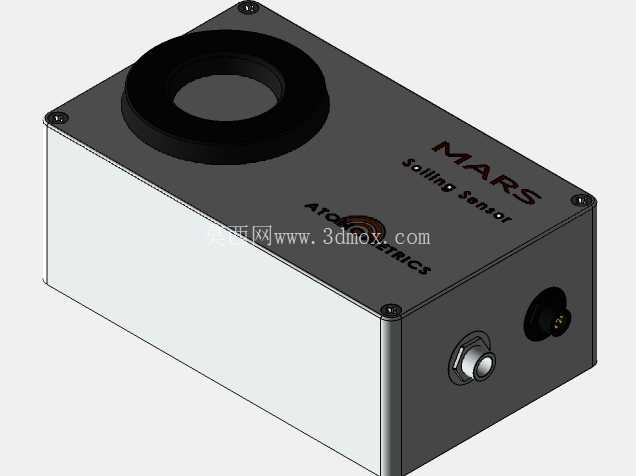

　　在分布式光伏电站的日常运维与组件出厂质检环节，光伏面板的表面污损、隐裂、热斑等缺陷会直接拉低整串组件的发电效率，传统的人工巡检搭配手持热像仪的模式，不仅效率低下，在大面积山地电站、屋顶电站场景下还存在巡检盲区，这类传感装置正是针对这类场景开发的原位检测部件。从结构设计来看，整机采用长方体密封式壳体布局，上盖为深灰色金属材质，顶面居中设置环形光学检测窗口，窗口周边做了下沉式台阶设计，可配套安装防尘滤光镜片，避免户外使用时沙尘、露水直接污染检测光路，镜片与上盖的接缝处预留了密封胶圈安装槽，可满足户外IP65级的防护要求。

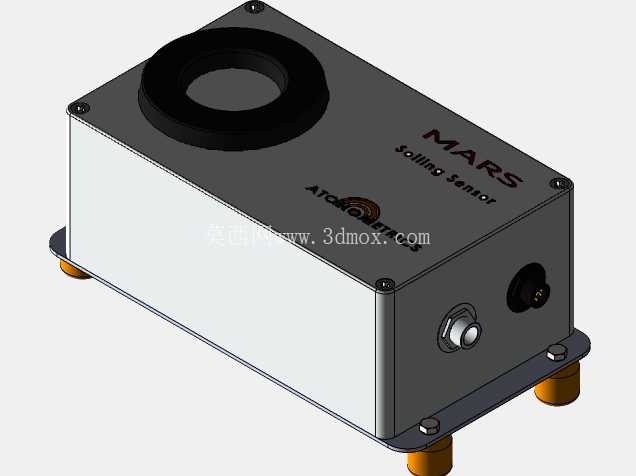

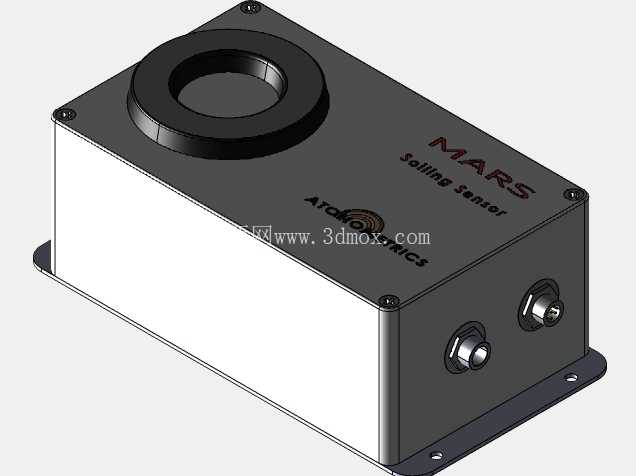

　　壳体侧面分别设置了航空插头接口与同轴信号接口，航空插头用于设备的直流供电，同轴接口用于检测信号的实时输出，两个接口均采用外螺纹锁紧结构，可避免现场布线时拉扯导致的接口松动，接口周边做了凸起的防撞筋，即便设备安装后受到侧面磕碰，也不会直接损伤接口本体。设备底部采用带减震脚垫的安装法兰结构，四个安装脚分布在壳体底部四角，每个脚垫采用丁腈橡胶材质，高度12mm，可抵消安装面的平面度误差，同时隔绝设备运行时的微小振动对检测精度的影响，安装法兰上预留了长圆形安装孔，可适配M6规格的安装螺栓，允许安装时存在±3mm的位置调整量，降低现场安装的对位难度。从功能实现逻辑来看，顶面的光学窗口内部集成了成像检测模组，可对正下方的光伏面板表面进行连续扫描成像，识别面板表面的积灰、划痕、隐裂等缺陷，壳体内部的电路板做了分腔布局，电源处理模块与信号采集模块分别设置在独立的屏蔽腔体内，避免电源纹波对微弱的光信号采集造成干扰，壳体侧壁的散热槽采用隐藏式布局，在保证壳体密封性能的前提下，可将内部电路工作产生的热量及时导出，保证设备在-20℃到60℃的户外环境下可连续稳定工作。

　　设计过程中优先考虑了现场安装的兼容性，设备整体外形尺寸控制在180mm×120mm×80mm范围内，不会占用过多的安装空间，既可以固定安装在光伏清扫机器人的机架上，跟随清扫设备完成整片电站的面板巡检，也可以通过配套的L型支架固定在光伏阵列的支架上，对固定区域的面板状态进行长期在线监测。设备的整体重心控制在壳体几何中心偏下位置，配合底部的减震脚垫，即便安装在存在一定振动的移动巡检设备上，也不会出现成像抖动的问题，保证检测数据的准确性。壳体的边角处均做了R3的圆角处理，避免安装维护过程中尖锐边角划伤操作人员，同时也可减少应力集中，提升壳体的抗冲击性能。

　　上盖与下壳体采用内六角螺丝锁紧，螺丝孔均匀分布在壳体四周，每个螺丝孔均设置了密封塞，安装完成后可将密封塞压入螺丝孔，避免雨水渗入螺丝孔造成锈蚀，提升设备在户外高湿、高盐雾环境下的使用寿命。在光路设计上，顶面的环形窗口做了同轴光校准结构，可保证检测光线垂直入射到光伏面板表面，减少大角度入射带来的反光干扰，提升不同光照角度下的缺陷识别准确率，窗口的黑色哑光处理可减少环境杂散光进入检测光路，进一步提升成像的对比度。设备的接线端预留了标准的线序定义，可直接对接电站现有的数据采集系统，无需额外配置转换模块，降低现场集成的难度。
