多关节可调式机械臂桌面工作灯结构设计

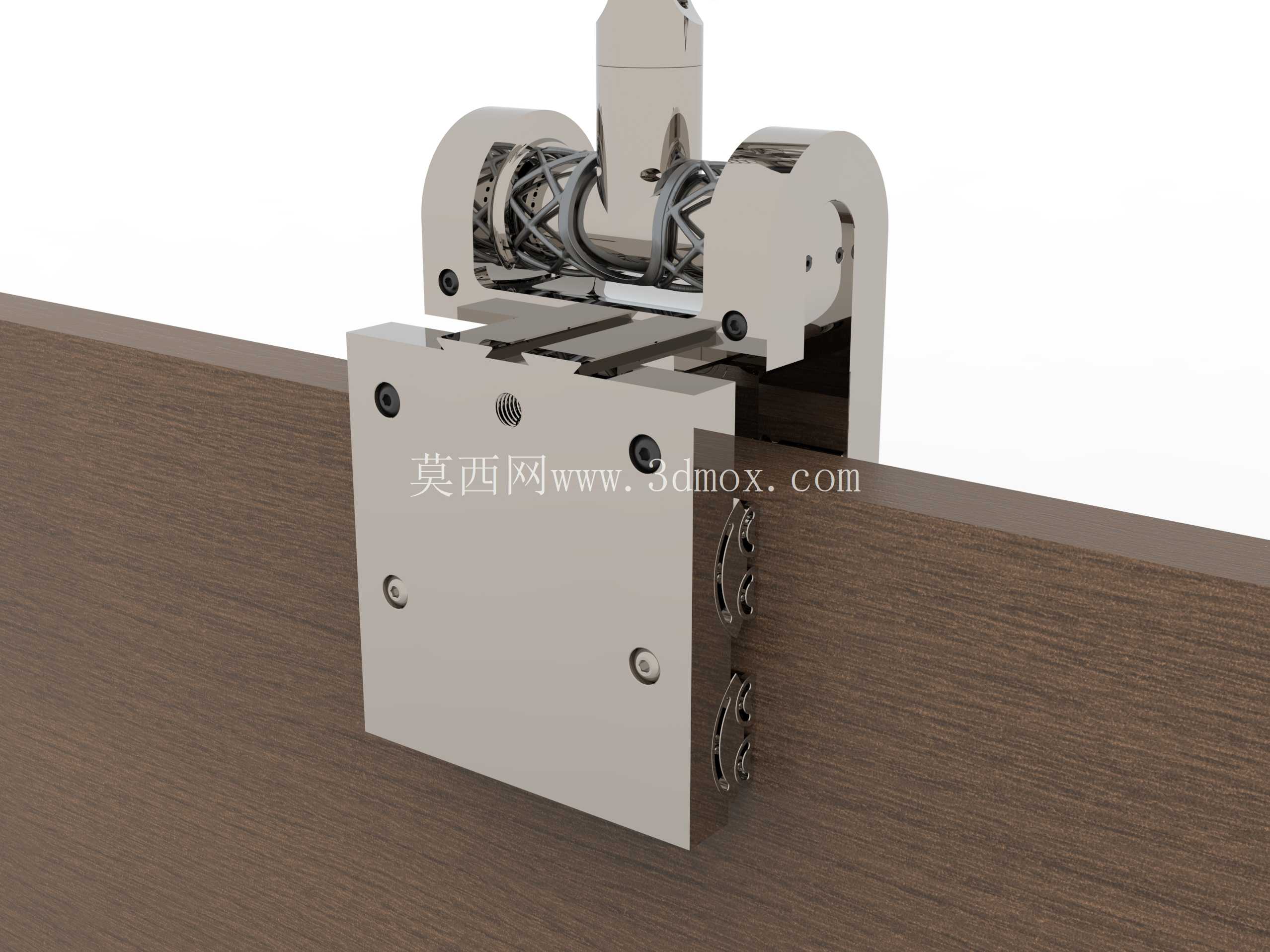

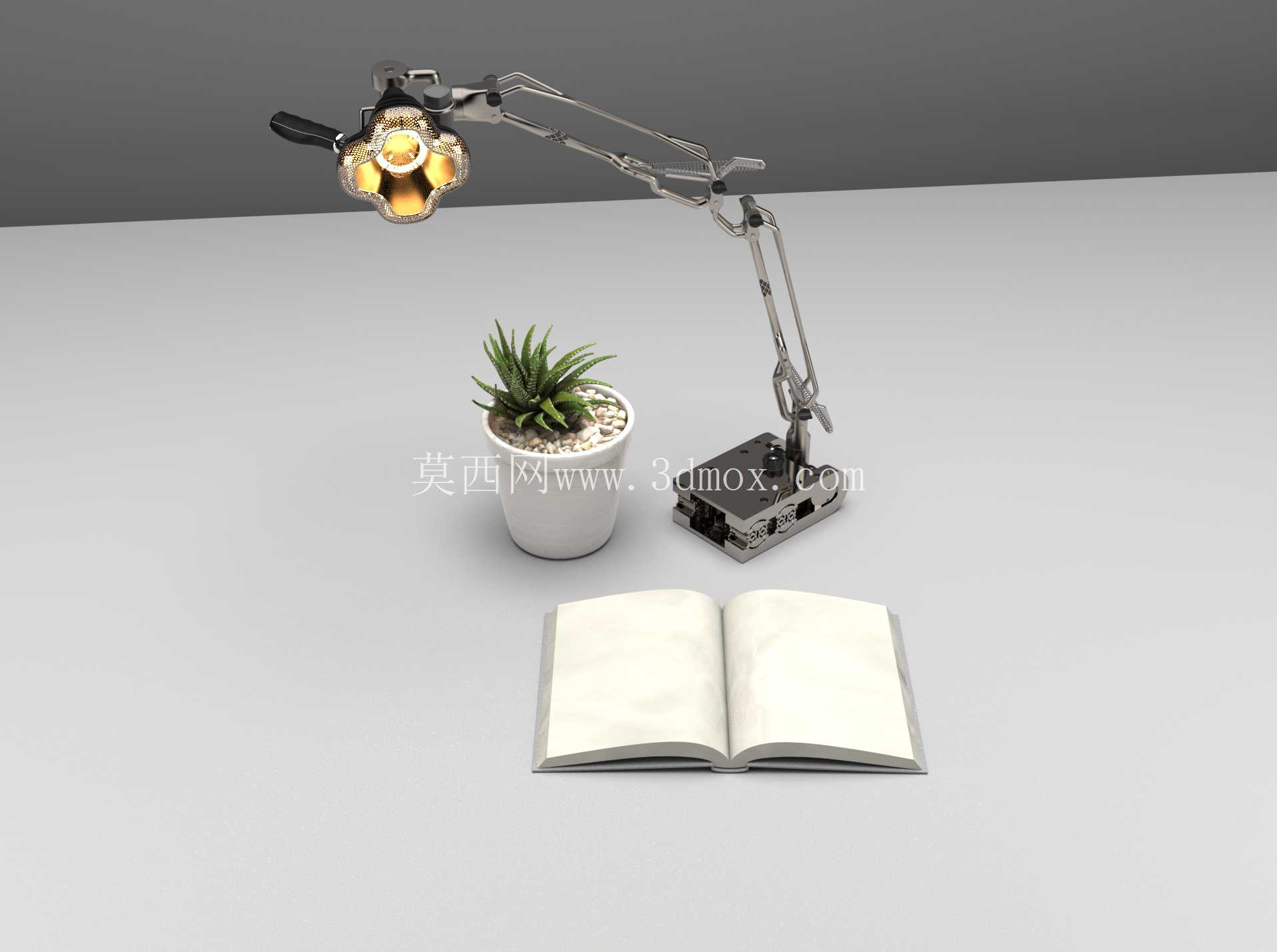

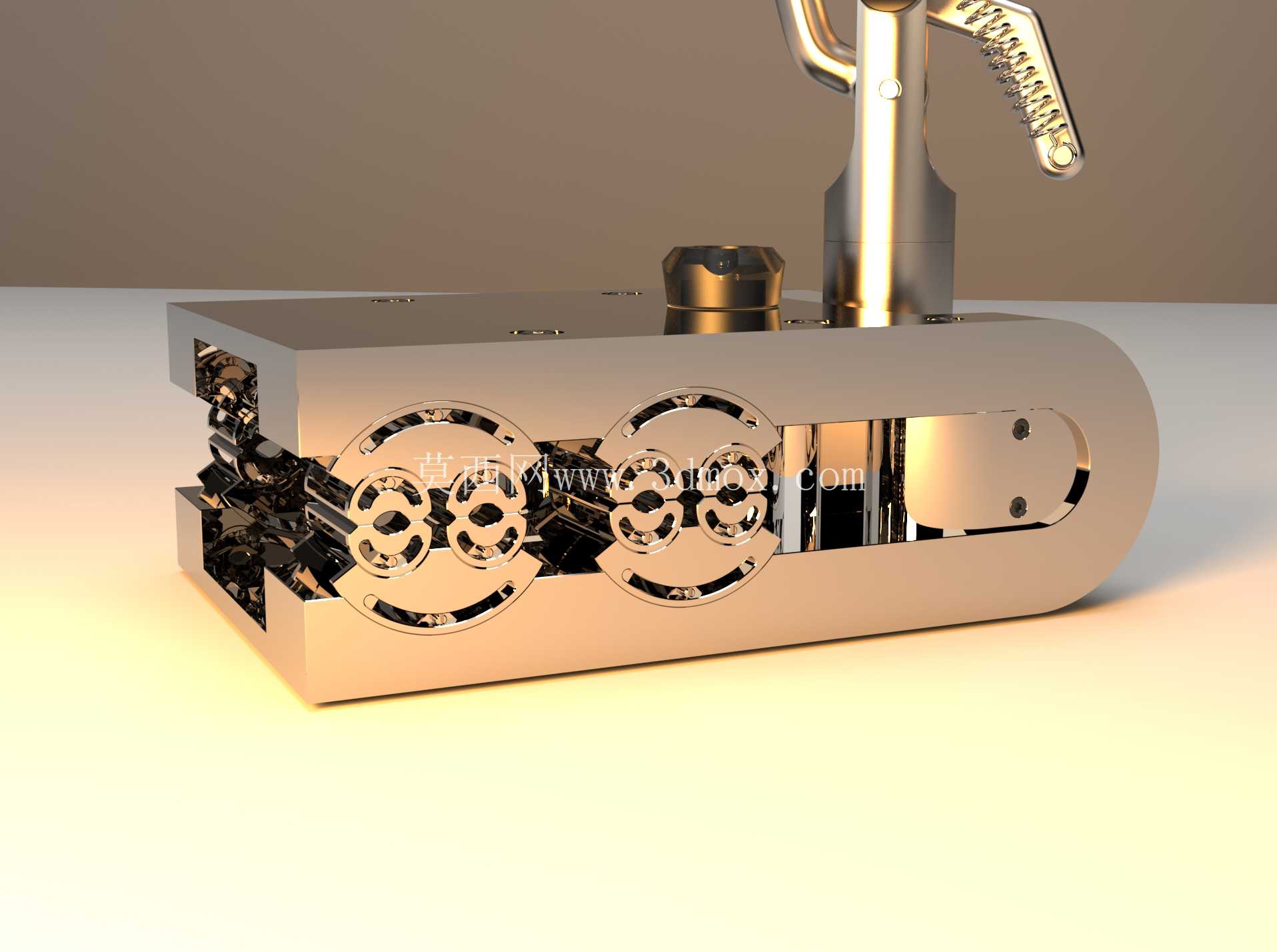

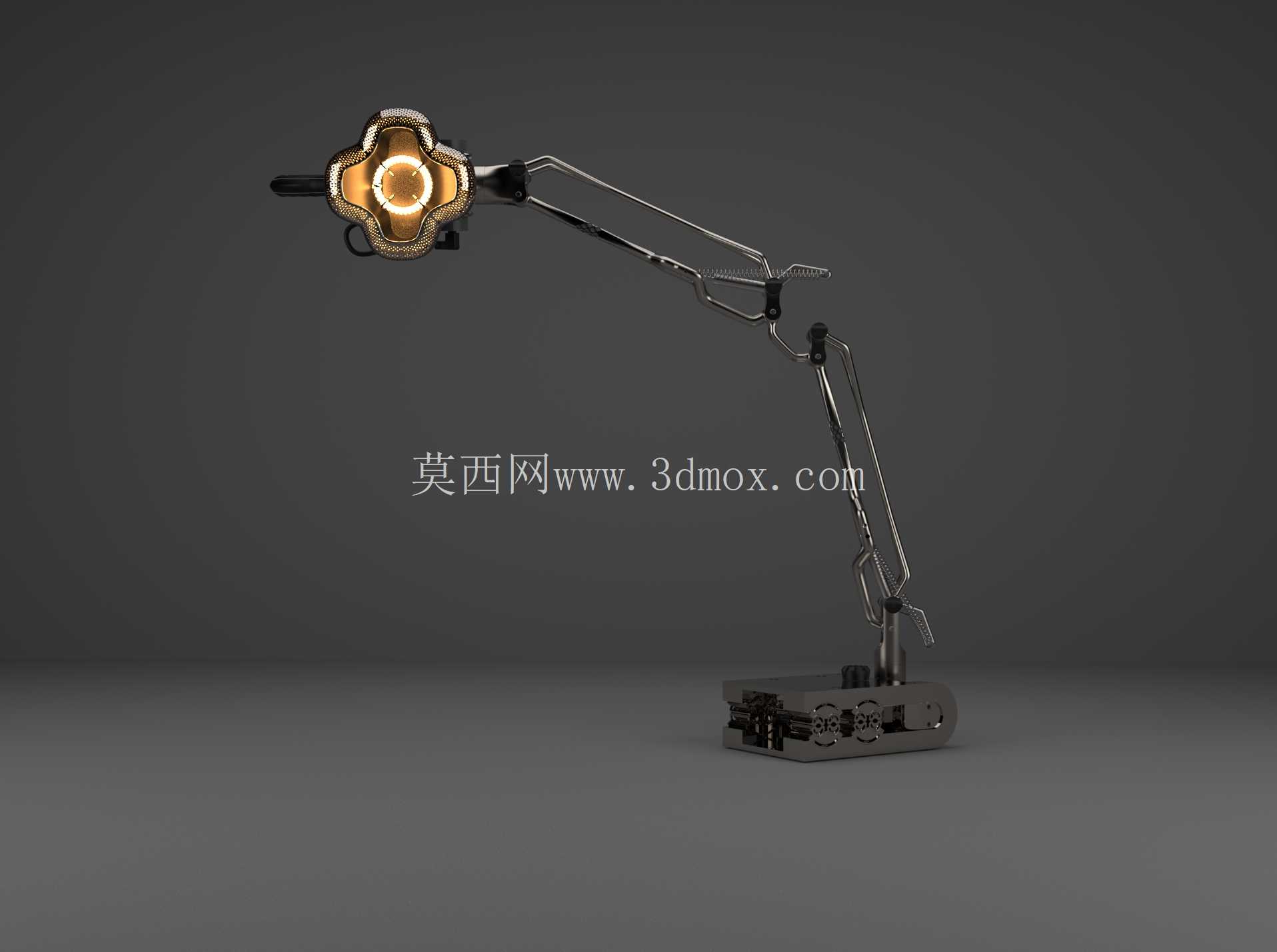

　　这款多关节悬臂式桌面工作灯，核心定位是面向精密作业场景的局部照明解决方案，常见于电子装配工位、手工修模操作台、实验室检测台、个人设计绘图桌面这类对照明角度、照射范围有精细化调节需求的场景，区别于普通固定桌面台灯，其结构设计完全围绕“任意位置悬停、无遮挡定向投光”的实际使用需求展开。从结构组成来看，底座部分采用配重式矩形金属基座，内部预留走线空间与关节转轴安装位，整体重心完全落在基座支撑面范围内，即便悬臂完全伸展至最大水平长度，也不会出现倾覆问题，基座底部预留防滑垫安装槽，可适配木质、金属、玻璃等不同材质的桌面，无需额外打孔固定，放置即可使用，安装边界仅需占用桌面约180mm*100mm的矩形区域，不会过多挤占工位操作空间。

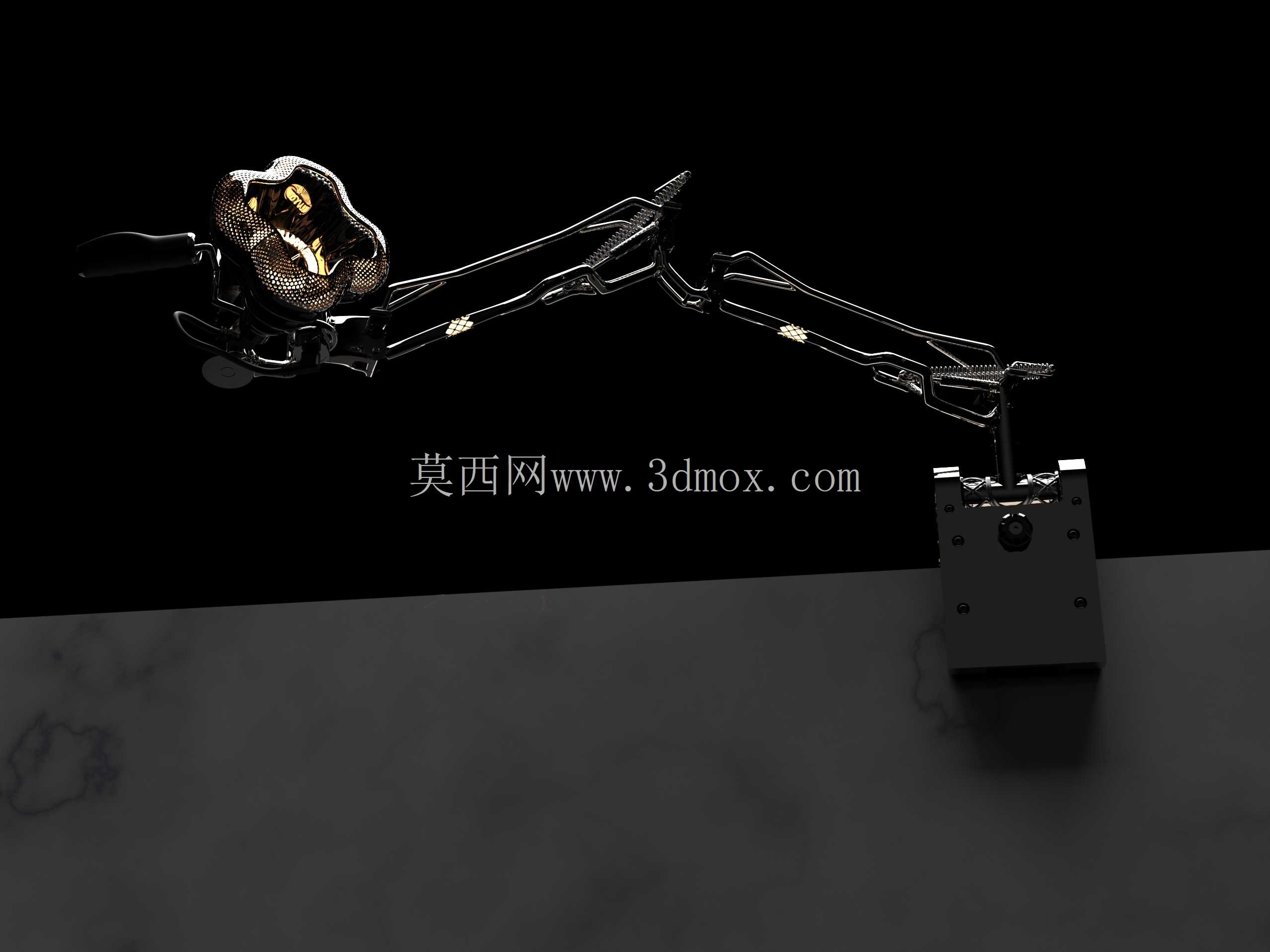

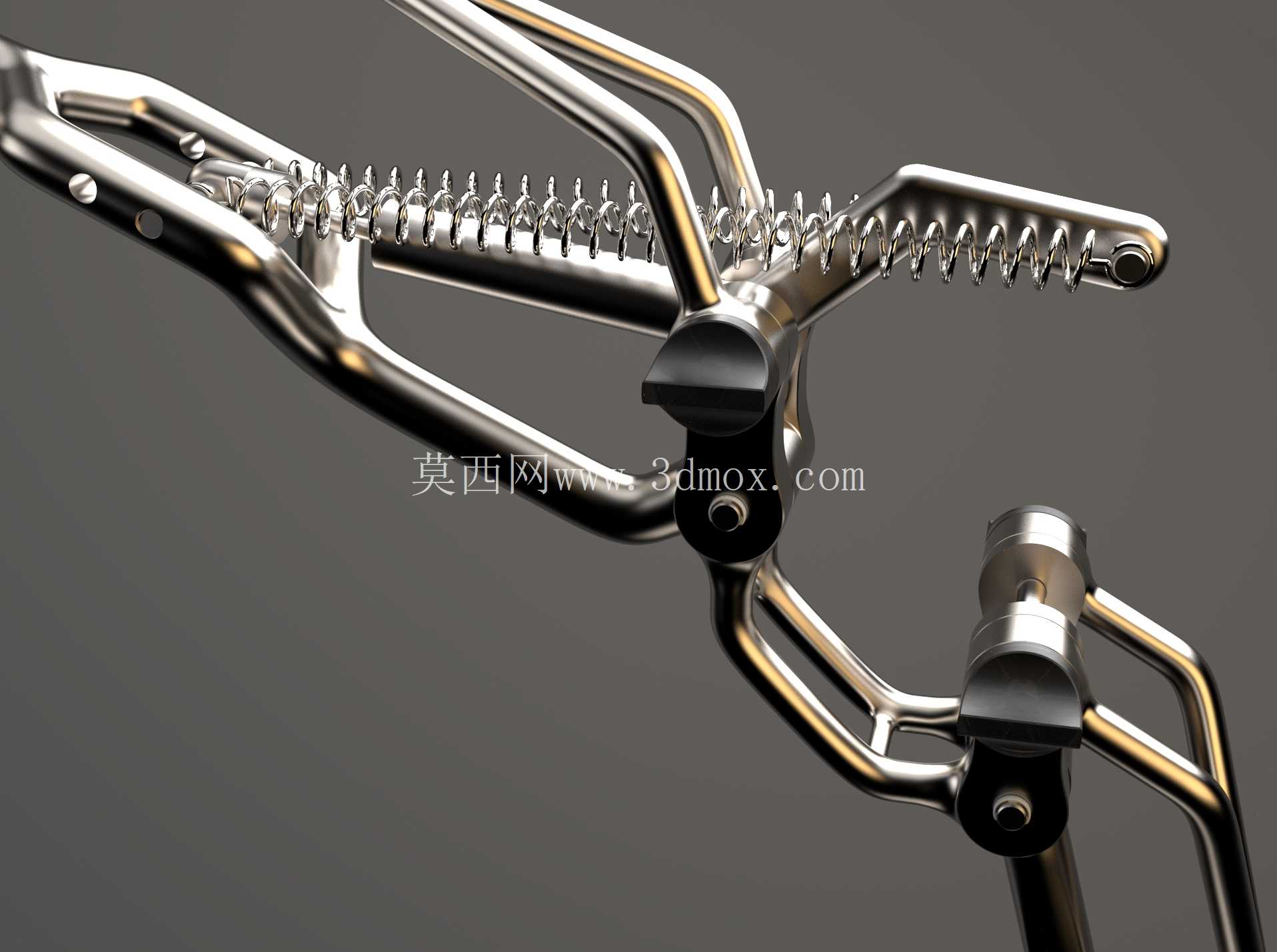

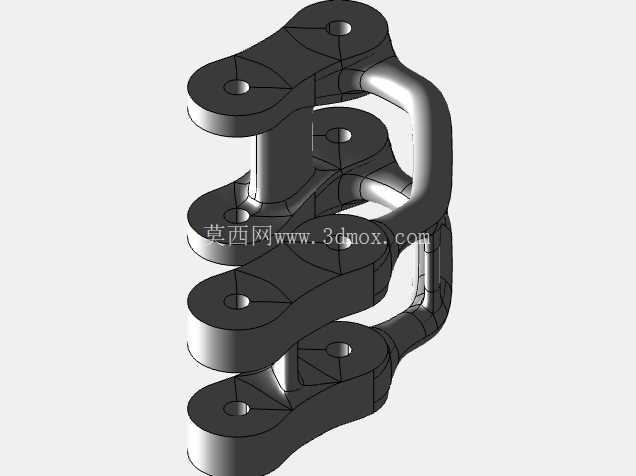

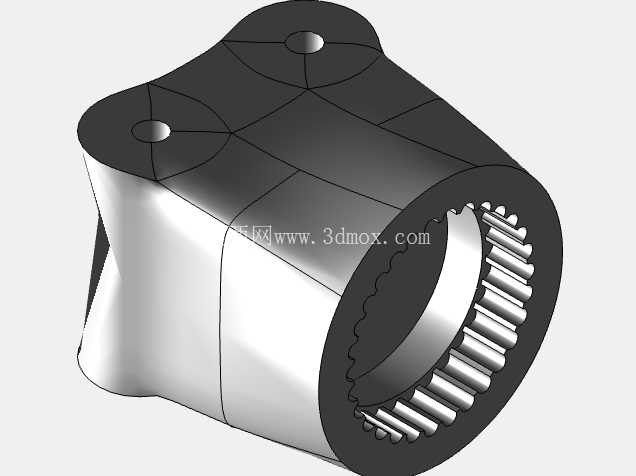

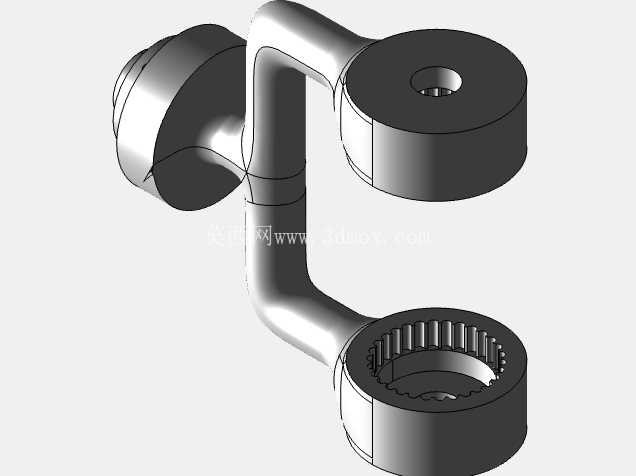

　　悬臂部分采用平行四边形连杆加双段铰接的结构形式，每处铰接节点都配置了阻尼调节结构，区别于普通弹簧悬臂的易疲劳问题，阻尼转轴可根据使用需求调节关节松紧度，实现任意角度下的稳定悬停，不会出现使用一段时间后灯头下坠的问题；悬臂总伸展长度可覆盖从基座中心向外半径600mm的半球形空间，垂直方向可实现从桌面贴合位置到距桌面700mm高度的调节范围，完全覆盖常规坐姿操作时的桌面作业区域，不管是近距离照射细小零件加工，还是抬高角度覆盖更大范围的图纸查看，都能通过关节调节找到合适的投光位置。

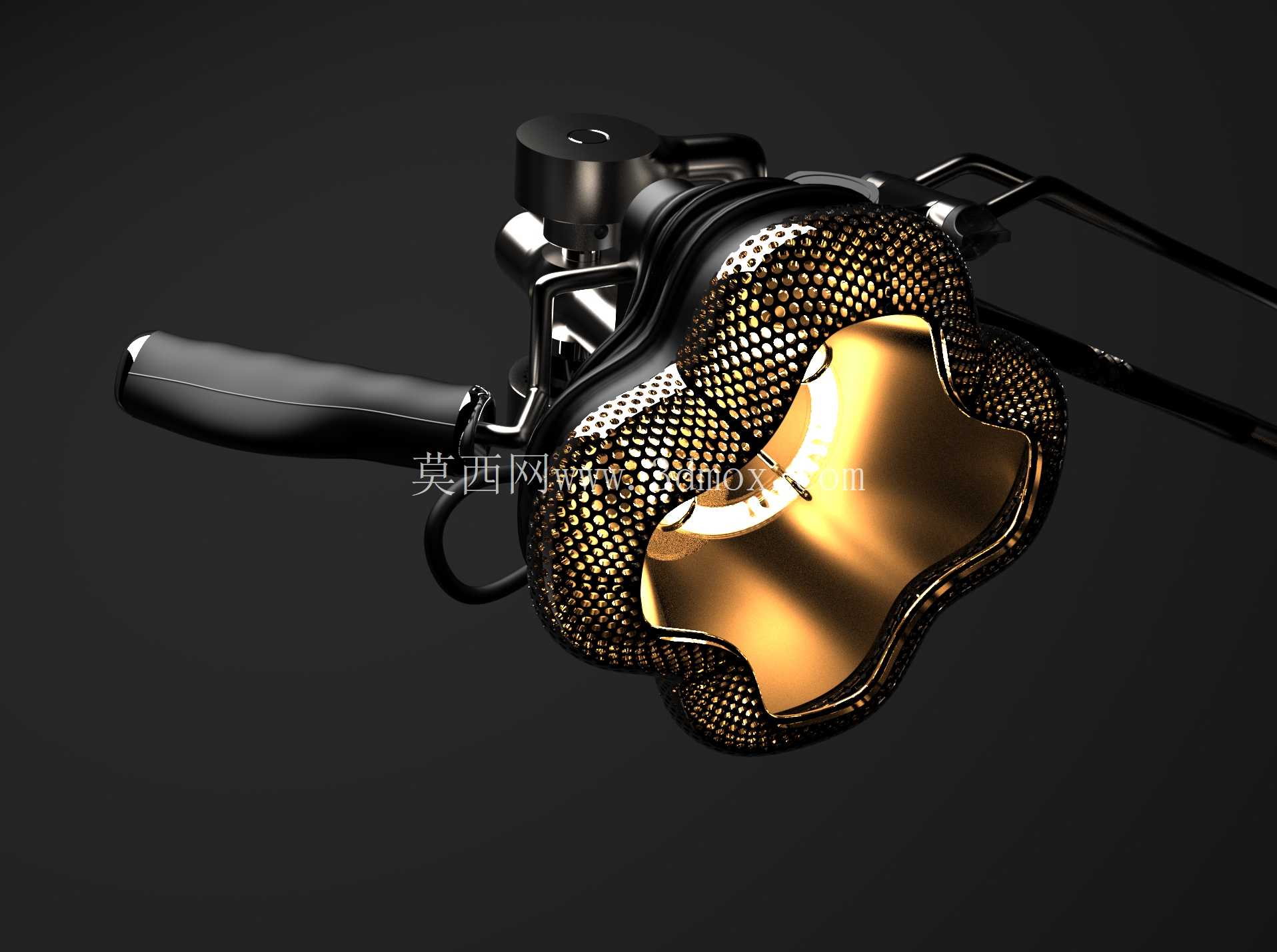

　　灯头部分采用四瓣花形的对称外壳结构，中心配置主照明光源，环形区域设置辅助柔光层，照射光斑可通过灯头前端的调光环调节聚散度，聚光状态下可在300mm照射距离形成直径约80mm的高亮度光斑，满足精密零件检测、细小焊接作业的局部高照度需求；散光状态下可覆盖直径约400mm的区域，满足绘图、装配等大范围作业的照明需求，灯头与悬臂末端采用球铰连接，可实现360度水平旋转、上下120度俯仰调节，无需挪动整体基座即可快速调整照射方向。从设计思路上看，这款结构没有采用市面上常见的塑料悬臂方案，所有受力连杆均采用薄壁金属冲压件搭配铆接节点，在保证结构强度的同时尽可能降低悬臂自重，减少底座配重需求，所有走线均隐藏在连杆内部，从底座进线位置一直延伸到灯头光源处，外部无裸露电线，避免工位操作时勾挂工具、拉扯电线的安全隐患；铰接节点的阻尼片采用耐磨复合材料，长期反复调节也不会出现阻尼失效、松动异响的问题，适合工业工位高频调节的使用场景。

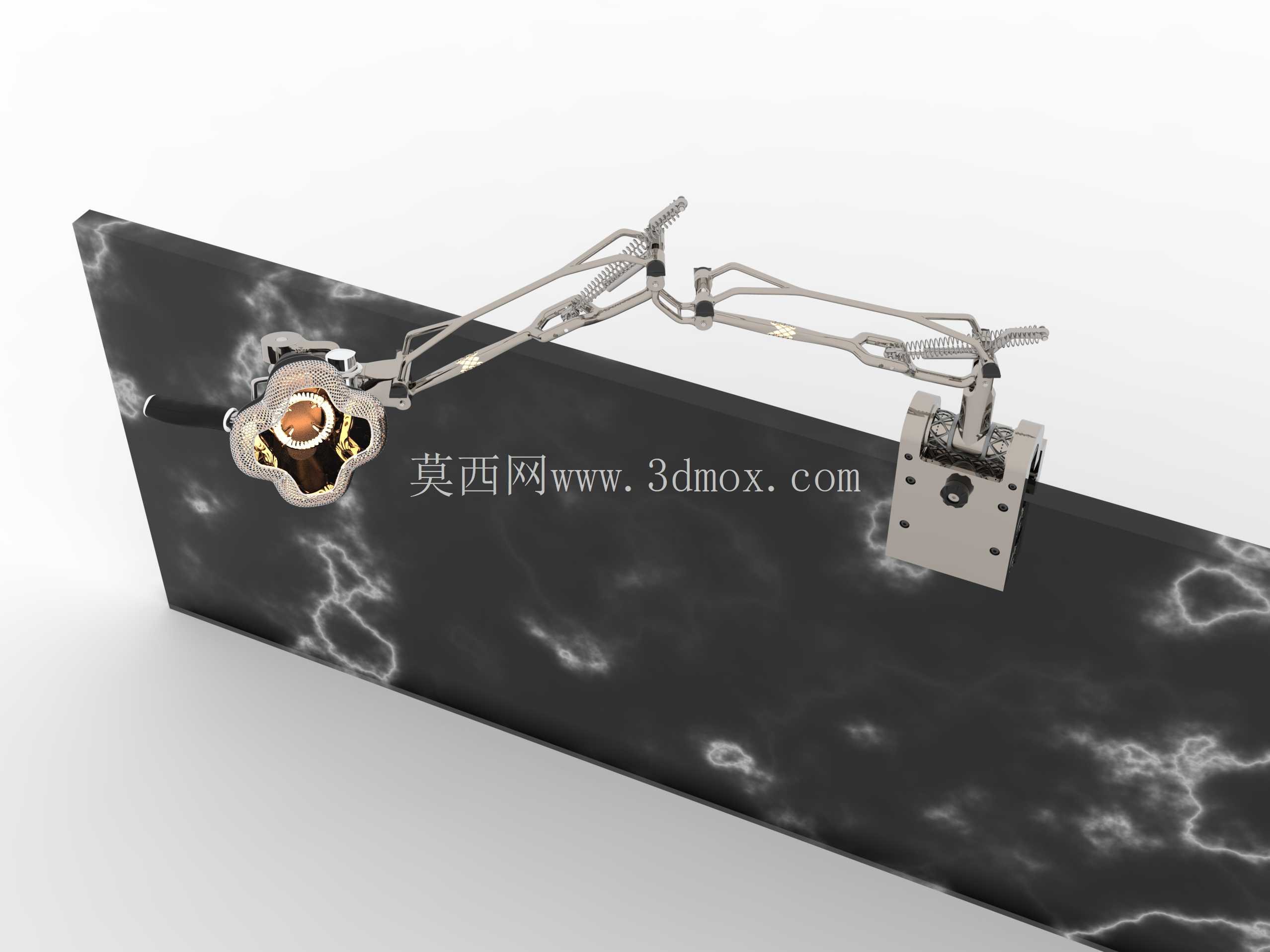

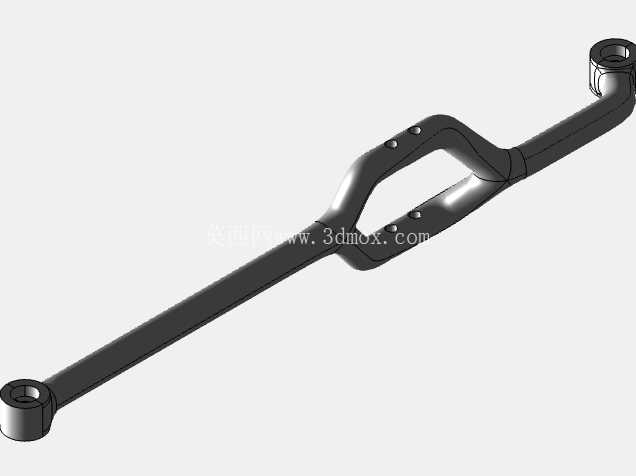

　　实际使用中，这款工作灯可适配不同的作业需求：在精密装配工位，可将灯头调低至距工作面150mm位置，切换聚光模式，清晰照亮零件缝隙、焊点位置；在日常办公绘图场景，可将悬臂抬高至距桌面400mm位置，切换散光模式，提供均匀无重影的桌面照明；在设备检修场景，甚至可以将悬臂弯折到设备缝隙上方，将光线投射到设备内部的检修位置，弥补固定照明无法覆盖死角的缺陷。结构设计上充分考虑了维护便利性，灯头外壳采用卡扣式连接，无需专用工具即可拆开更换光源或清理内部积尘，所有铰接节点的阻尼调节螺丝都设置在连杆外侧，使用常规内六角扳手即可调节关节松紧，无需整体拆解结构；底座内部预留了驱动电路安装位，可适配不同电压等级的供电需求，不管是民用220V工位供电还是工业设备常用的24V安全电压供电，都可以通过更换内部驱动模块实现适配，无需改动外部结构。整体结构没有多余的装饰性设计，所有外形轮廓都服务于功能需求：灯头的四瓣形外壳既可以作为散热结构增大与空气的接触面积，提升光源长时间工作的散热效率，也可以作为遮光结构避免光线直射使用者眼睛产生眩光；悬臂的连杆截面采用U型冲压结构，相比圆管连杆具备更好的抗扭刚度，调节角度时不会出现连杆扭转导致的灯头偏移问题；配重底座的边缘做了圆角钝化处理，避免工位上挪动时磕碰划伤操作人员或桌面。
