便携伸缩式口红造型钢笔外观结构

　　这款产品的三维结构围绕日常随身书写场景展开，外观采用近似圆柱口红的收拢形态，核心目的是在不使用时把笔尖与握持段完全收纳在硬质外壳内，避免笔尖磕碰、墨水沾染口袋或包内文件。实际使用中，这类笔常出现在外勤记录、车间巡检签字、会议随身记录、手账标注等场景，使用者不需要额外配备笔帽，也不用担心传统笔帽脱落造成的污损。

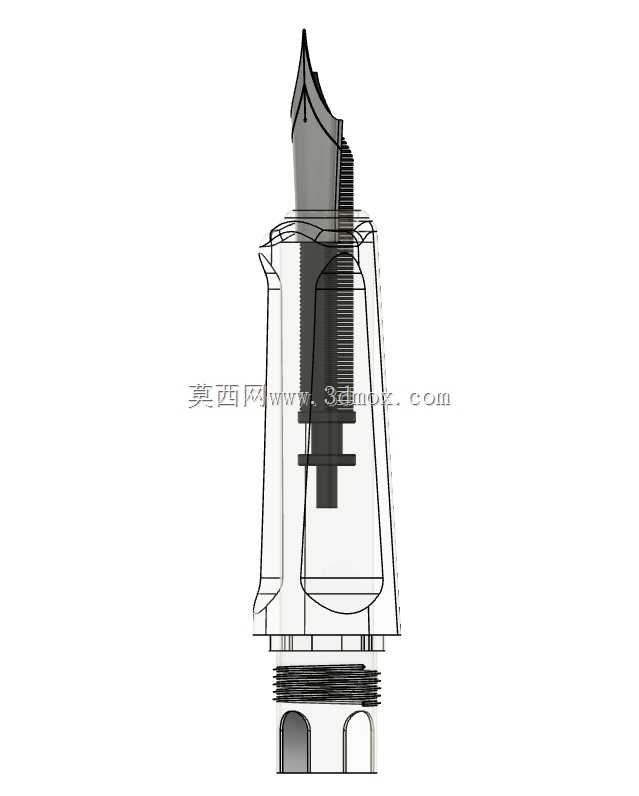

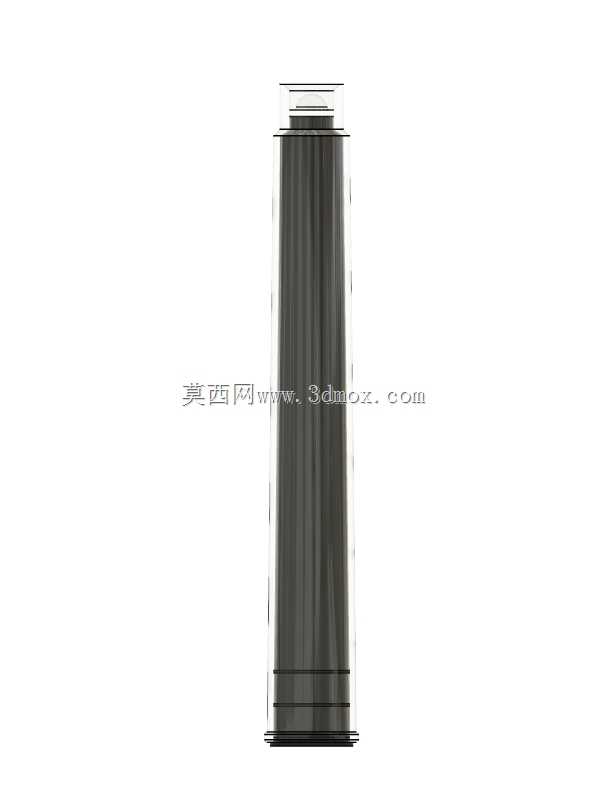

　　从结构拆分思路看，整体分为上部固定外筒、下部滑移内筒、中段出笔控制件以及前端书写组件四个主要区域。上部外筒承担主要防护作用，壁厚保持均匀，外表面做连续圆柱面处理，便于手持携带，也适合后续做喷涂、阳极氧化或包覆装饰层。下部筒体相对上部套筒做轴向滑动，旋转或提拉动作到位后，内部笔身沿轴线伸出，握持段露出合适长度；收回后，书写端完全藏入筒内，整体外轮廓没有尖锐突出物。

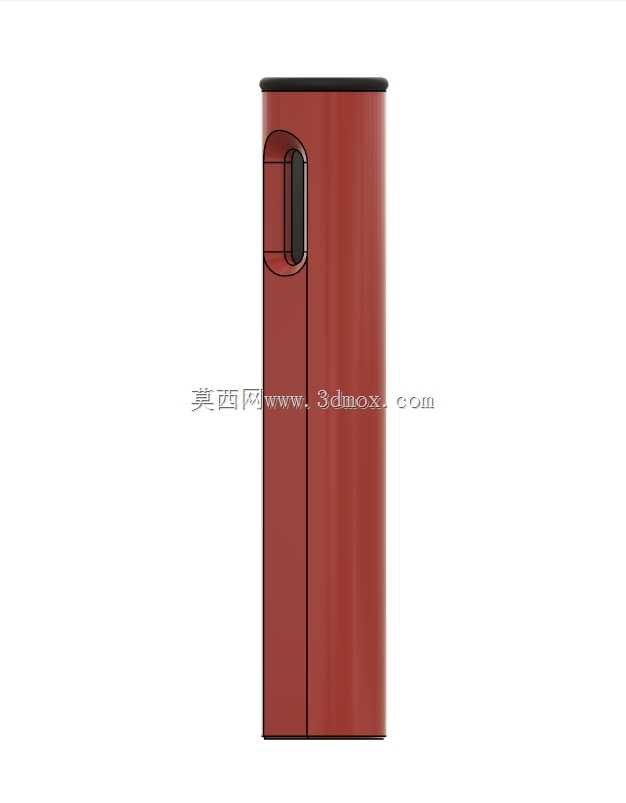

　　建模时需要重点控制同轴关系。上下筒体的配合面属于细长圆柱滑移配合，间隙不能过大，否则伸出后会出现晃动；间隙过小则在多材质实物加工中容易卡滞。工程上通常会在配合段设置导向筋或局部接触带，减少大面积圆柱面摩擦，同时保证伸缩过程顺滑。中段控制区域的小按键或旋槽位置要与内部限位结构对应，按键行程不宜过深，侧面开孔边缘需要做圆角过渡，避免应力集中和握持时硌手。

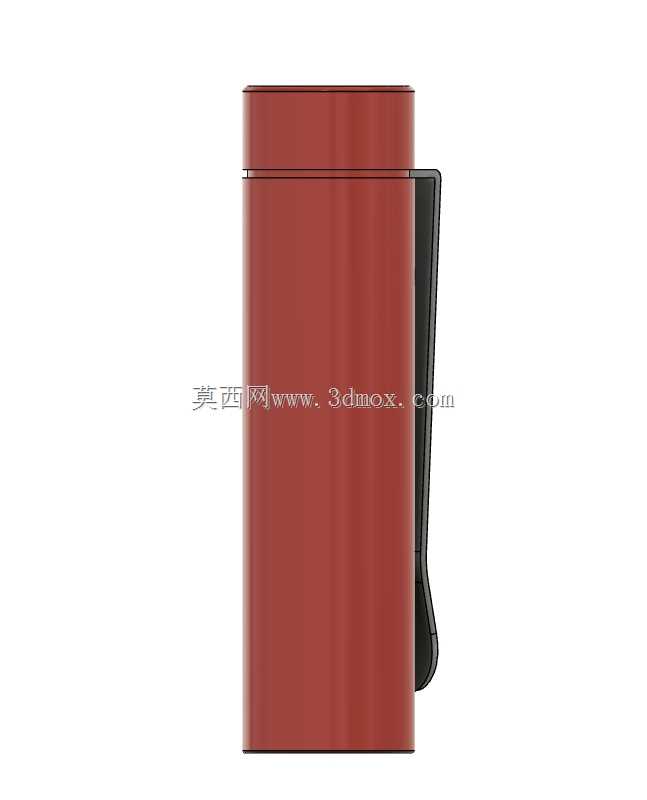

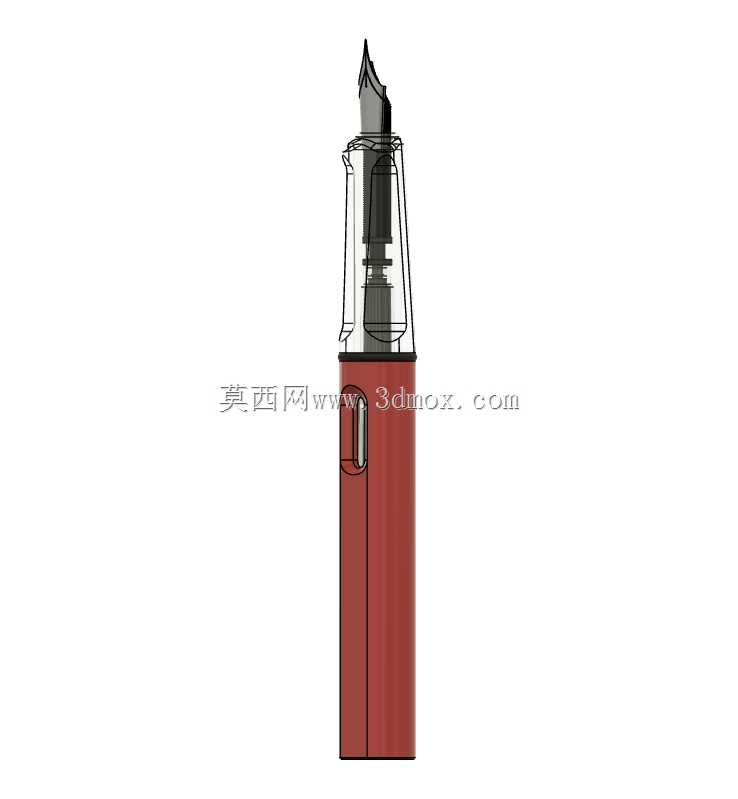

　　外形边界方面，收拢状态整体为细长直立圆柱体，直径控制在单手握持可轻松包覆的范围内，长度适配衬衫口袋、小型笔袋和工装胸袋。伸出状态下，总长度增加，下部露出区域形成握持区，直径与上部筒身衔接自然，手指握持处没有突兀台阶。产品竖直放置时底端为平整环形接触面，可以短时间直立在桌面；放入包内时，圆柱外形也不会像棱角零件那样产生局部压痕。

　　功能特性上，这种结构把防护、收纳和握持整合在同一套筒身中。传统钢笔依赖独立笔帽，笔帽与笔身之间需要卡扣或螺纹配合，长期使用后存在松动、丢失风险；伸缩式方案把活动件集中在筒体内，外部只有控制开口，零件丢失概率低。对书写工具结构设计而言，难点不在复杂曲面，而在于细长件的同轴度、行程限位和表面分件线处理。限位结构需要保证伸出位置稳定，书写施压时不能回缩；收回位置也要有明确止点，避免内部笔尖直接撞击筒底。

　　从三维建模流程看，先建立中心轴线，再以旋转特征生成主体轮廓，能够保证各段圆柱的同心度。外筒、内筒和书写组件按实际装配关系分层，配合面保留独立实体，便于后续检查干涉。伸缩行程要在装配环境中模拟：完全收回时，前端书写件与外壳底端保持安全距离；完全伸出时，握持段露出长度满足手指夹持，控制件到达限位位置。侧面按键区域需要单独检查开孔与内部滑块的运动路径，防止按键按下后与筒壁发生摩擦。

　　该结构也适合文创产品和工业礼品设计。圆柱外筒提供了较大的连续装饰面，可以在不影响运动机构的前提下做色彩分区、标识蚀刻或纹理包覆。由于外形没有复杂外凸部件，后期包装尺寸也更容易控制，泡棉内衬只需按圆柱轮廓开槽即可。对于结构设计人员来说，该模型可用于验证伸缩文具的空间布置、滑移配合、外观分件和便携收纳逻辑；对于设备选型与产品开发人员，则可作为小型随身书写工具从外观造型到机构落地的参考样件。
