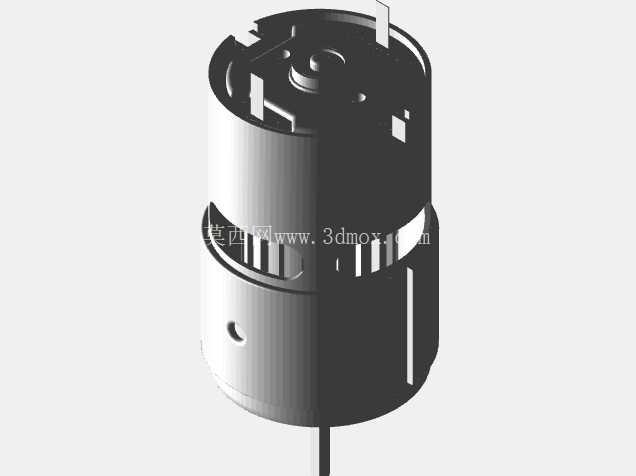

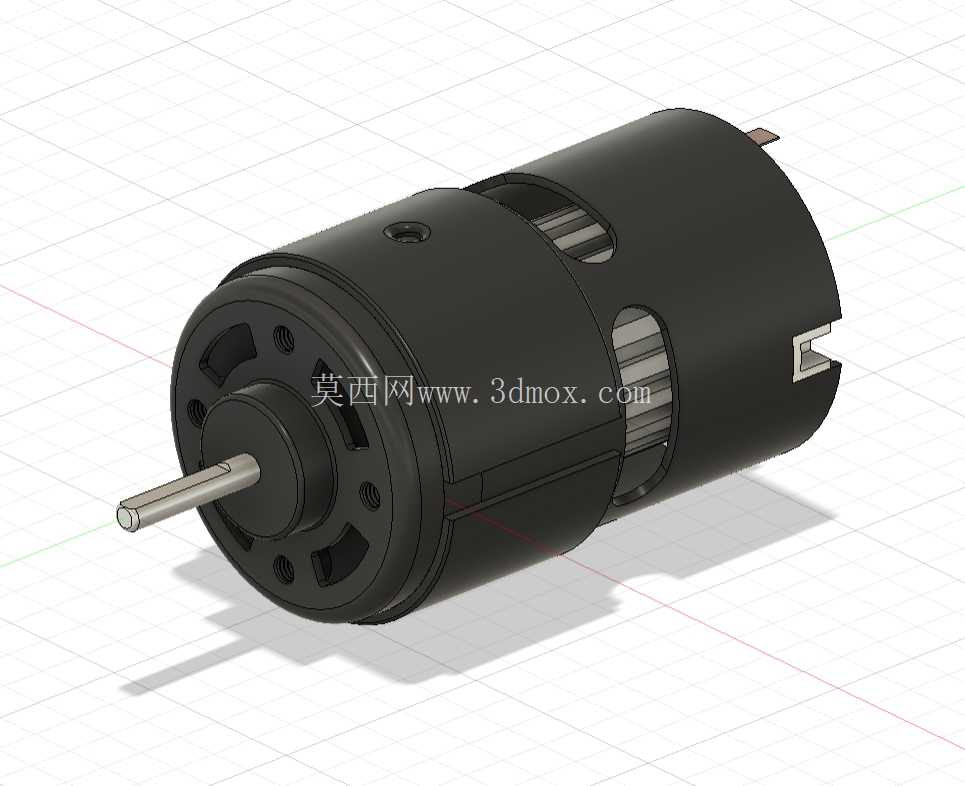

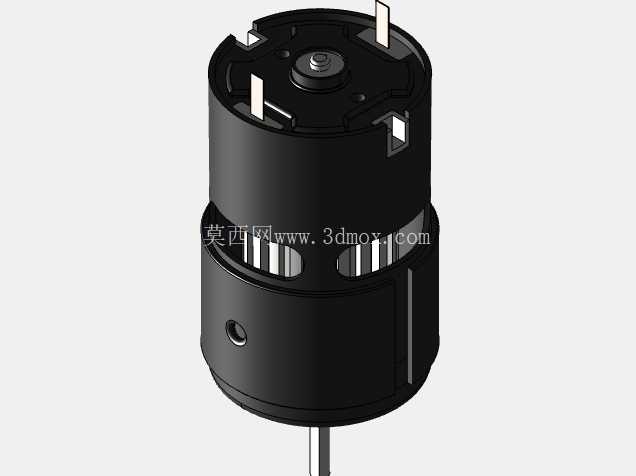

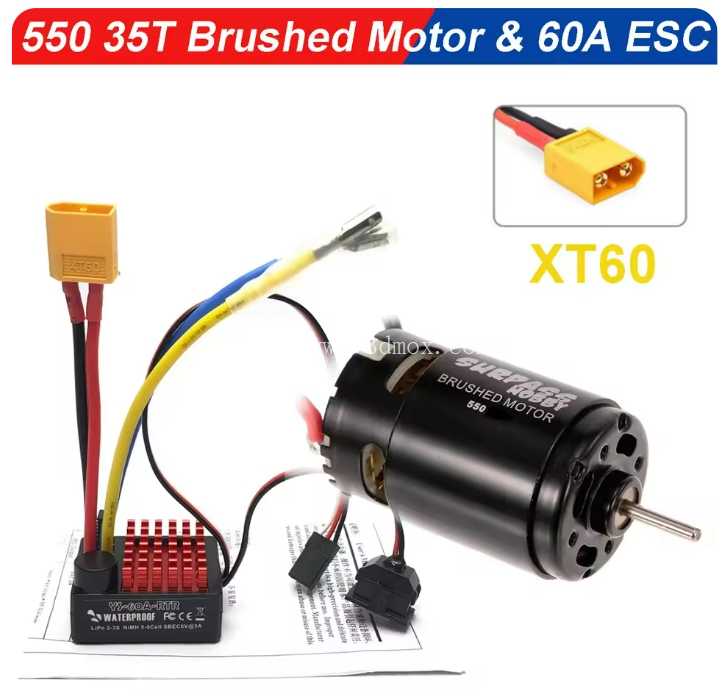

Hobby550有刷直流电机结构三维建模

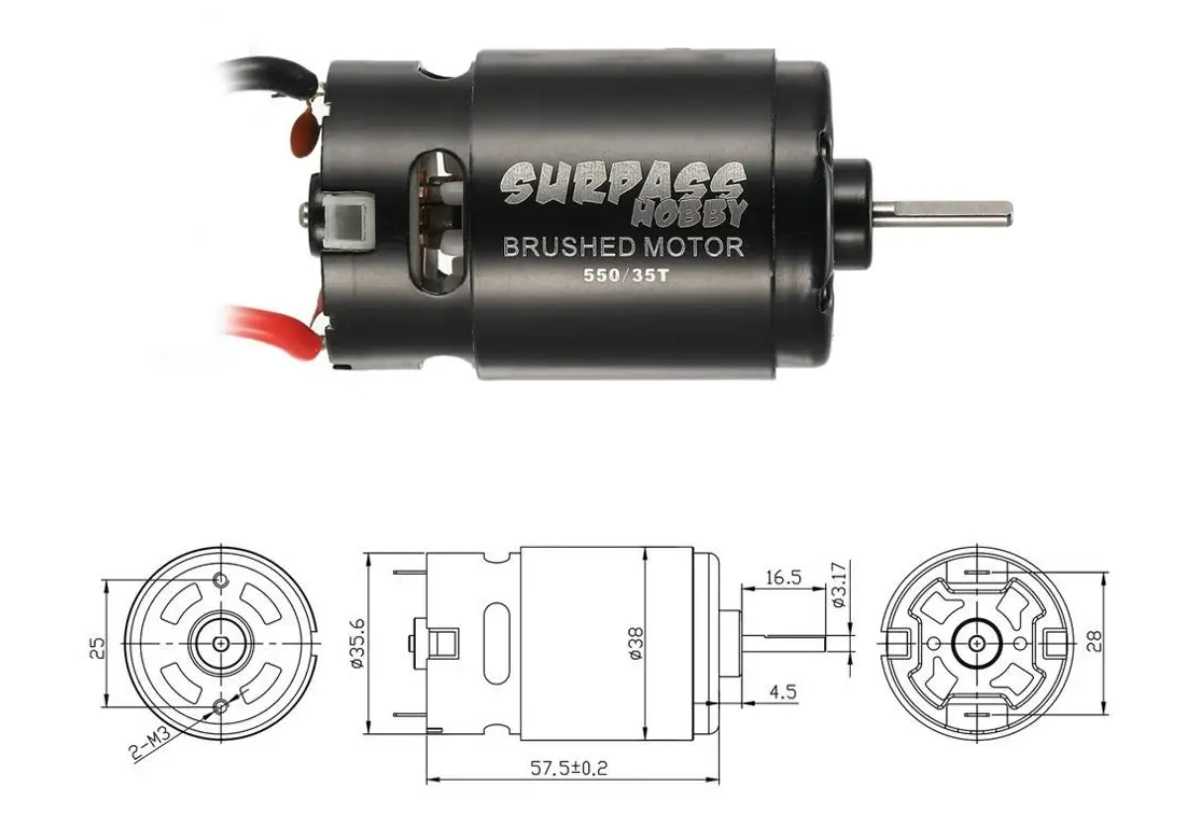

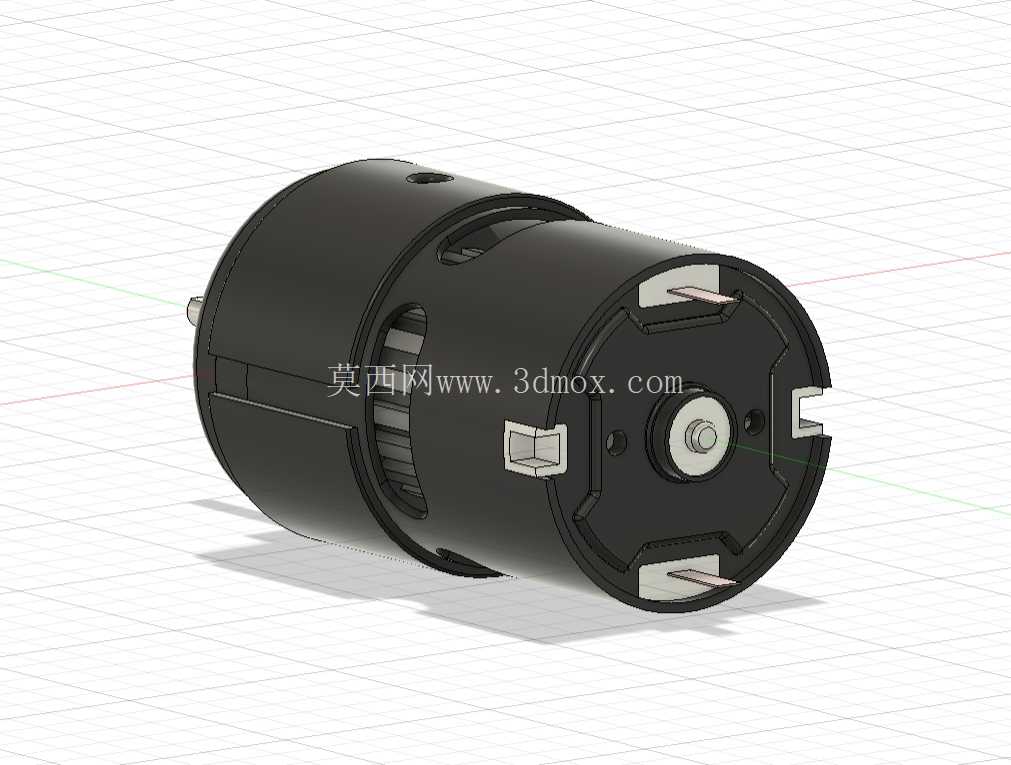

这款小规格有刷直流电机，是民用小型动力驱动场景里普及率极高的动力元件，日常接触到的遥控模型动力输出、小型手持电动工具驱动、桌面级小型自动化执行机构动力源、家用小电器动力单元里，都能见到同规格产品的身影。从结构设计逻辑来看，整机采用圆柱式一体化封装思路，外壳采用两段式扣合结构，既满足内部定子磁瓦、转子绕组、换向器、碳刷组件的装配空间需求，也能在量产阶段实现快速压合装配，减少紧固件使用量，压缩整机物料成本与装配工时。外壳中段开设的对称通风槽，是针对小功率有刷电机持续运转时的绕组发热问题设计的，运转过程中转子带动的内部气流可通过槽位与外界形成交换，带走碳刷摩擦与绕组通电产生的热量，避免长时间高负载下磁瓦退磁、绕组绝缘层老化加速的问题，相比全封闭外壳的同规格电机，持续工作的温升阈值能提升15%左右。输出端采用单出轴设计，轴径与轴伸长度匹配常规小型负载的安装接口，可直接配合铜套联轴器、塑料齿轮组完成动力传递，不需要额外做轴径转接，适配遥控模型车的波箱输入、小型电磨的夹头安装、桌面蠕动泵的滚轮驱动等常见安装场景。尾部的两个插片式接线端子采用对称防呆布局，插片厚度与间距匹配常规2.8mm规格接插件，接线时不需要区分正负极的安装标识，反接即可实现输出轴反转，适配需要正反转切换的驱动场景，比如遥控模型的进退控制、小型执行机构的往复动作驱动。从安装边界来看，整机圆柱外径为标准550系列电机的通用尺寸，机身上的定位孔位与同系列其他产品完全通用，设备选型替换时不需要重新修改安装支架的结构尺寸，可直接完成同规格产品的互换，降低设备维护时的配件匹配难度。内部结构的建模还原了有刷电机的核心配合关系：碳刷架与后端盖的卡扣固定结构、换向器与转子轴的过盈配合、磁瓦与外壳内壁的胶粘定位、前后端含油轴承与轴的配合公差都做了准确还原，做结构设计时可直接参考内部空间排布，评估驱动部分的布局合理性，也可直接用于设备装配的干涉检查，验证安装位周边结构与电机外壳、接线端子、输出轴是否存在运动干涉。这类小功率有刷直流电机的特性是启动扭矩大、控制电路简单，不需要复杂的驱动板即可实现转速调节，通过调整输入电压即可线性改变输出转速，非常适合对成本敏感、控制逻辑简单的小型驱动场景，相比同功率的无刷电机，整体驱动方案的成本能降低40%以上，虽然碳刷存在磨损寿命的限制，但在民用消费级产品、低负载间歇工作的设备里，完全能满足整机的使用寿命要求。建模过程中对外壳表面的防滑纹理、安装定位缺口、通风槽的冲压翻边细节都做了还原，可直接用于产品宣传的渲染出图，也可作为结构设计教学的演示案例，讲解小功率电机的内部结构组成与装配逻辑，帮助刚接触结构设计的从业者理解动力元件的选型匹配要点，在做小型设备的动力部分设计时，能快速评估该规格电机是否满足安装空间、输出特性的需求，减少选型阶段的反复打样验证成本。
