慕那美黑色按动式记号笔精细三维结构

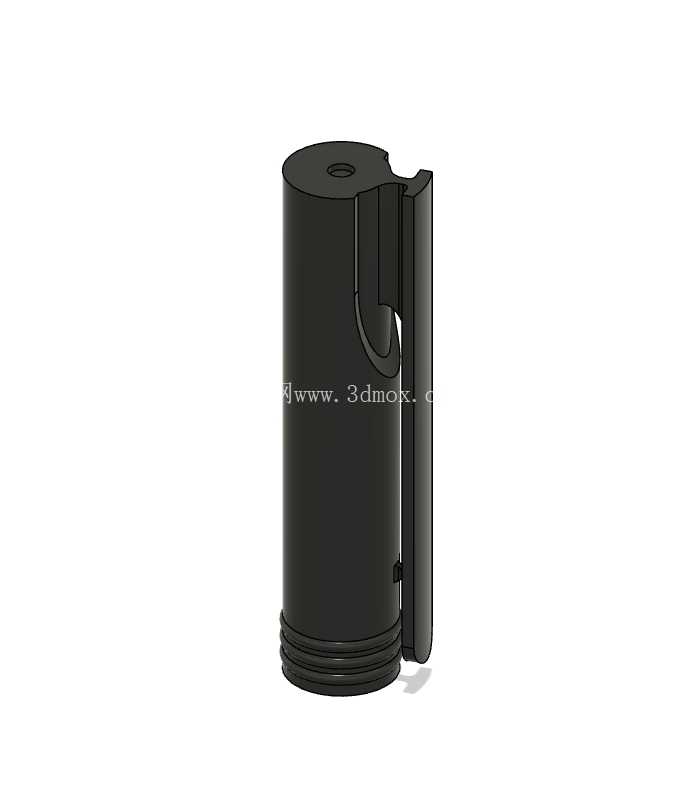

　　日常办公、工业现场标记、手绘创作场景中，记号笔是高频使用的标记类工具，这款黑色记号笔的三维结构建模，完全还原了实物的装配逻辑与外形细节，可用于文具产品结构验证、场景渲染素材搭建、工业标记工具选型参考等多个方向。从结构拆分来看，整笔分为笔帽、笔身主体、内置储墨芯、笔尖组件四个核心部分，笔帽外侧设计有一体式笔夹结构，笔夹与笔帽侧壁的过渡圆角做了0.8mm的圆弧处理，既避免注塑成型时的应力集中问题，也能保证夹在笔记本、工装口袋边缘时的夹持力度，不会轻易滑落。笔帽与笔身的配合段设计了1.2mm深度的环形卡筋，装配后卡入笔身上端的环形凹槽，配合过盈量控制在0.15mm，既可以保证笔帽扣合后不会因日常晃动脱落，又能避免扣合过紧导致单手拔帽困难。

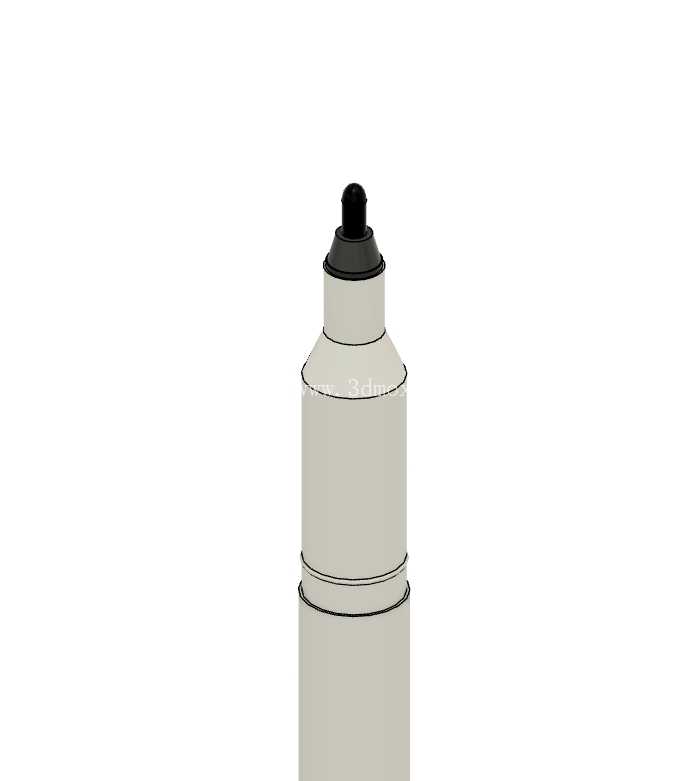

　　笔身主体采用直筒式等径设计，外壁直径控制在14mm，整笔装配完成后的总长度为138mm，这个尺寸刚好适配常规文具收纳盒、工装裤侧袋的容纳边界，不会因为尺寸过长导致收纳时突出剐蹭。笔身上端靠近笔帽的位置设计了3圈环形防滑筋，筋条高度0.3mm，间距2mm，拔帽时手指接触该位置可以增加摩擦力，即使手上沾有少量油污、汗渍也能顺利施力。笔尖部分采用纤维笔头结构，外露长度4mm，笔头根部与笔身前端的定位台做了同轴度约束，建模时保证了笔头轴线与笔身轴线的同轴度误差不超过0.05mm，还原实物书写时的笔尖稳定性。储墨腔位于笔身内部，腔体内径11mm，有效储墨长度92mm，建模时预留了储墨棉的装配间隙，腔壁厚度1.5mm，

　　兼顾结构强度与材料成本控制。笔身底部做了1mm厚度的平底封盖，封盖边缘做了0.5mm的倒角处理，放置在桌面时可以平稳直立，不会因为底部边缘毛刺导致放置倾斜。从建模的细节处理来看，所有外观面的拔模斜度控制在1.5度，完全符合注塑成型的工艺要求，没有出现倒扣、壁厚不均等不利于量产的结构问题，笔身表面的哑光质感、笔帽的半哑光磨砂质感都做了对应材质参数的匹配，可直接用于产品宣传渲染、电商展示素材制作，也可以作为文具结构设计的参考样本，辅助设计人员快速完成同类型记号笔的结构迭代，减少前期测绘的工作量。在工业现场的应用场景中，这类记号笔常用于工件表面标记、生产流程标注、设备点检记录，模型还原的尺寸参数可以帮助工装设计人员完成工位笔架的适配设计，保证笔架的夹持直径、放置深度与笔身尺寸完全匹配，避免出现笔放不进、容易掉落的问题。
