田径训练用撑杆放置收纳支架结构

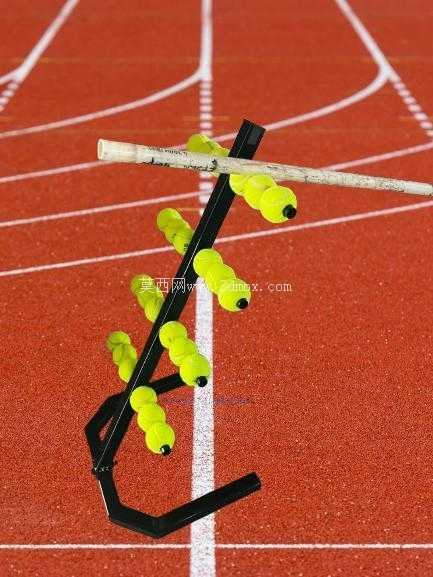

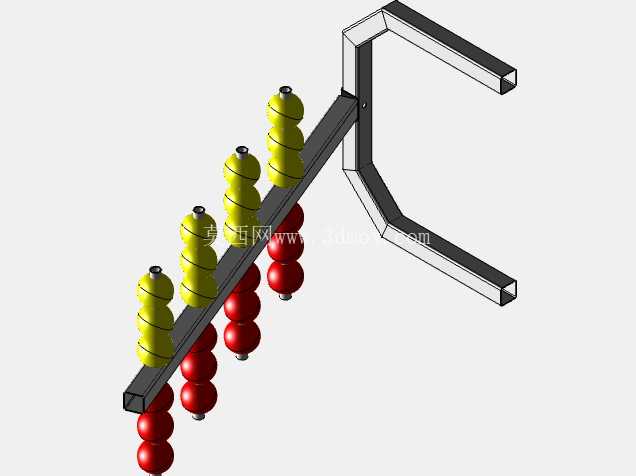

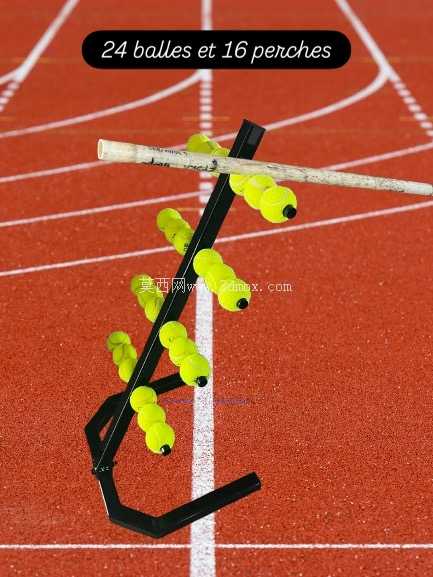

　　这款支架主要应用于室外田径场的撑杆跳高项目训练、赛事场地器材布置场景，核心用途是临时或固定放置多根撑杆，替代传统靠墙斜靠、地面平铺的存放方式，避免撑杆杆身因受力不均出现形变、表面涂层磨损，同时减少场地内零散器材带来的绊倒风险，适配日常训练时段的器材快速取用、赛事间隙的器材规整需求。从功能特性来看，支架采用双侧斜向排布的支撑点位设计，单侧设置8个独立的撑杆托位，双侧合计可容纳16根撑杆同时放置，每个托位采用弧形软质接触结构，接触件选用高弹性耐磨材质，和撑杆杆身形成面接触而非硬棱角点接触，既可以避免金属杆身剐蹭掉漆，也能适配不同直径规格的碳纤维、玻璃纤维撑杆，托位的倾斜角度经过反复校核，放置后的撑杆重心落在支架底座投影范围内，不会出现侧滑、滚落的情况，即使在室外场地遭遇四级左右阵风，也能保持器材放置稳定。

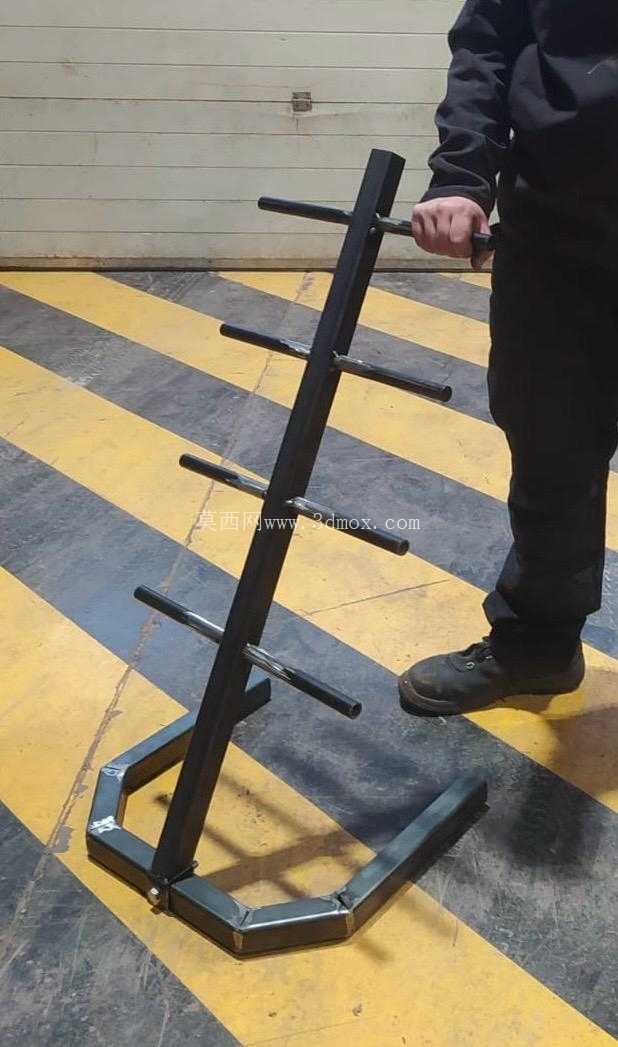

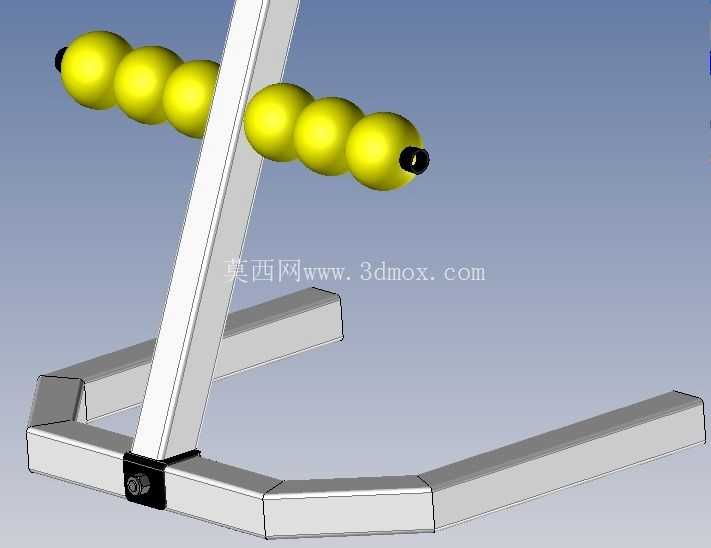

　　设计思路上优先考虑了室外场地的使用适配性，底座采用L型弯折的落地结构，不需要额外打膨胀螺栓固定，直接放置在塑胶跑道面层即可依靠自身重量和结构形态保持稳定，不会破坏跑道的塑胶面层结构，整体框架采用矩形空心型钢焊接成型，在保证结构强度的前提下尽可能降低整体自重，方便场地工作人员单人搬运移位，适配不同训练区域、赛事点位的器材布置需求；支撑立柱采用倾斜设置，和竖直方向形成15度左右的夹角，让放置后的撑杆自然向支架中心侧倾斜，进一步降低向外倾倒的风险，托位的排布间距经过测算，相邻撑杆放置后杆身之间预留30mm以上的间隙，取放单根撑杆时不会剐蹭相邻器材，避免杆身碰撞产生的损伤。

　　外形尺寸方面，支架整体落地长度控制在800mm，宽度控制在600mm，整体高度不超过1200mm，放置后撑杆的最低端距离地面高度保持在150mm以上，避免场地清洁时的积水打湿杆身，最高放置点位距离地面900mm，符合成年人站立取放器材的舒适操作高度，不需要过度抬手或弯腰即可完成撑杆的取放动作；安装边界上，支架不需要额外的固定基础，只要放置区域地面平整度误差不超过10mm/m即可稳定使用，整体占用的场地投影面积不足0.5㎡，不会过多占用田径场的跑道有效使用空间，在撑杆跳高项目的助跑区侧边放置时，不会干扰运动员的助跑路线，同时和起跳点保持足够的安全距离，不会对运动过程形成障碍物。

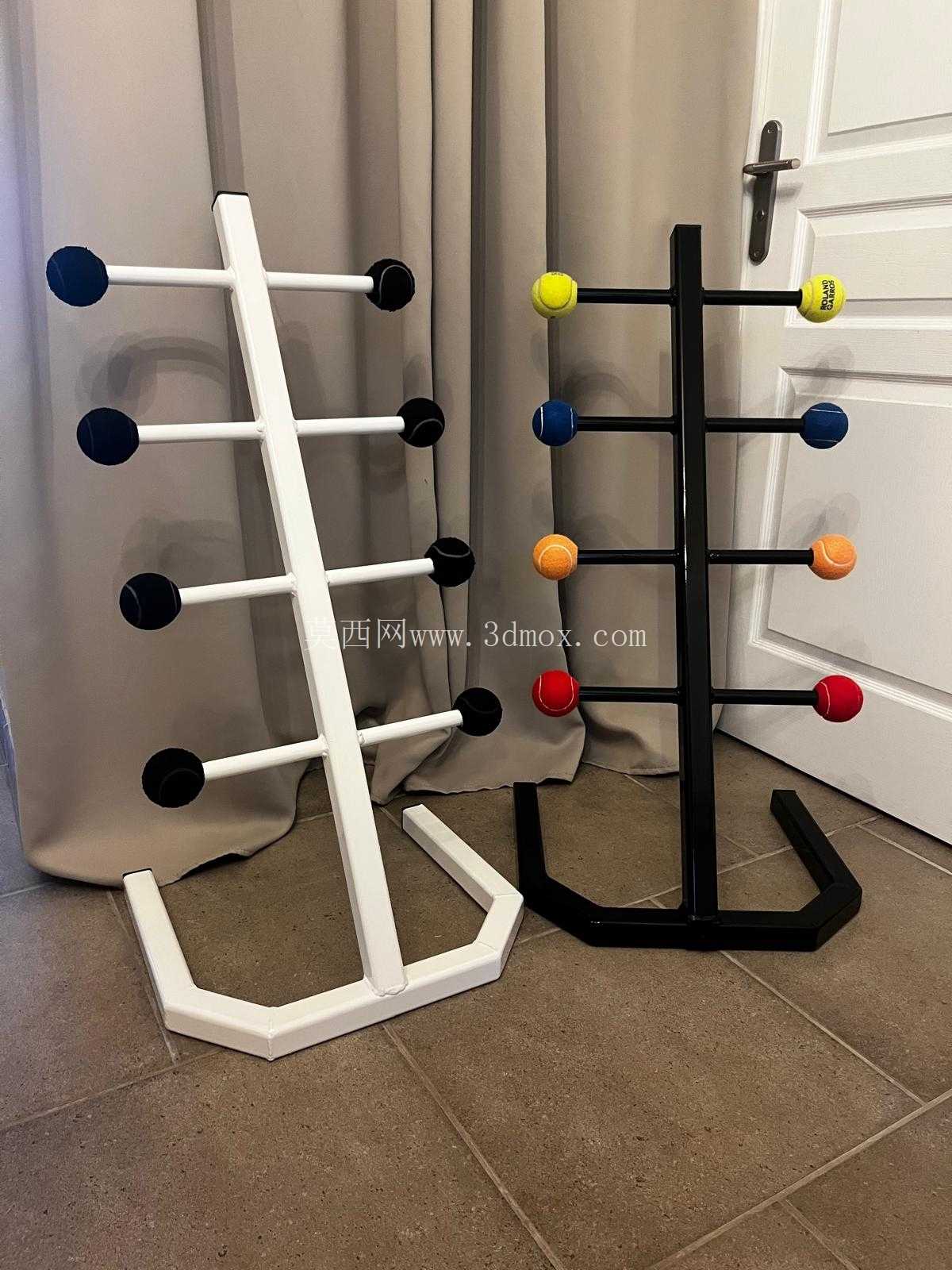

　　结构细节上，所有焊接位置都做了打磨圆角处理，没有外露的尖锐棱角、焊渣毛刺，避免器材搬运、取放过程中划伤工作人员或运动员，框架表面采用户外级粉末喷涂处理，耐紫外线、耐雨水侵蚀，长期在室外露天环境放置也不会出现涂层脱落、基材锈蚀的问题，软质托位部件采用可拆卸设计，长期使用出现磨损后可以单独更换，不需要整体更换支架框架，降低后期的维护成本。在实际场地使用中，这款支架除了放置撑杆之外，也可以适配同直径规格的标枪、跨栏架横杆等长条形田径器材的临时放置，具备一定的多器材适配能力，支架的整体重心经过配平设计，即使单侧托位全部放满器材、另一侧空置的情况下，也不会出现侧翻的情况，结构稳定性经过实际场地使用验证，能够满足专业田径训练场地、校园田径场、赛事举办场地的日常器材管理需求。
