可实现回转与直线运动转换的曲柄滑块机构

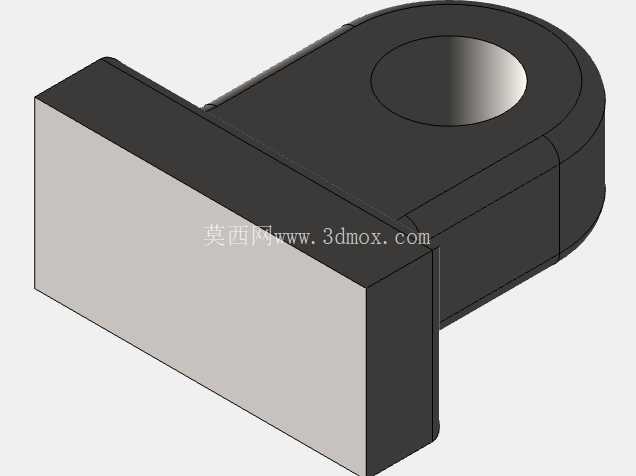

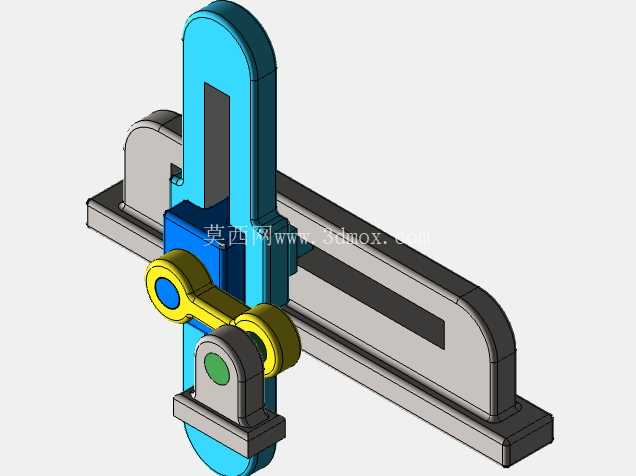

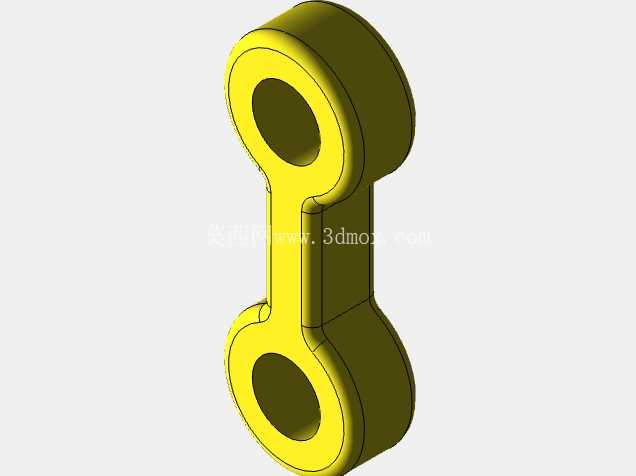

　　这套曲柄滑块传动结构，核心作用是完成回转运动与直线往复运动的双向转换，在各类需要运动形式切换的工业设备中应用极广，小到家用空压机的动力端、小型水泵的柱塞驱动，大到内燃机的活塞动力输出、冲压设备的进给驱动，都能看到同原理结构的身影。从结构设计逻辑来看，整套机构的运动副配合精度直接决定了传动效率与运行寿命，曲柄端的回转支撑采用了带衬套的铰接结构，能在连续高速回转时降低铰接位的摩擦损耗，避免长期运行出现轴销松旷的问题；连接曲柄与滑块的连杆做了等强度优化，杆身截面从两端铰接位向中间平滑过渡，既保证了传动过程中抗拉、抗扭的结构强度，又不会因为冗余结构增加运动件的整体惯量，减少高速往复运动时的惯性冲击。

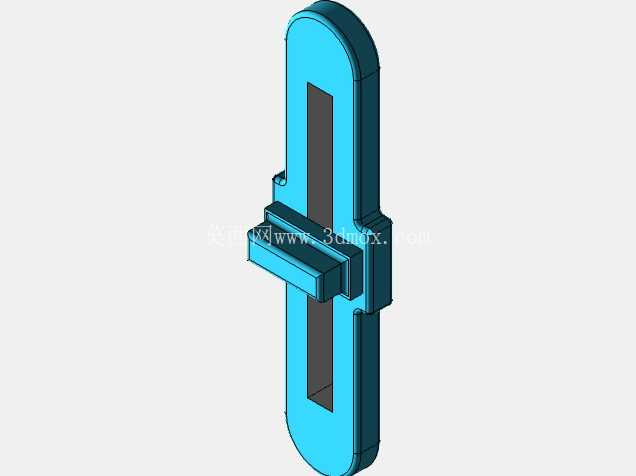

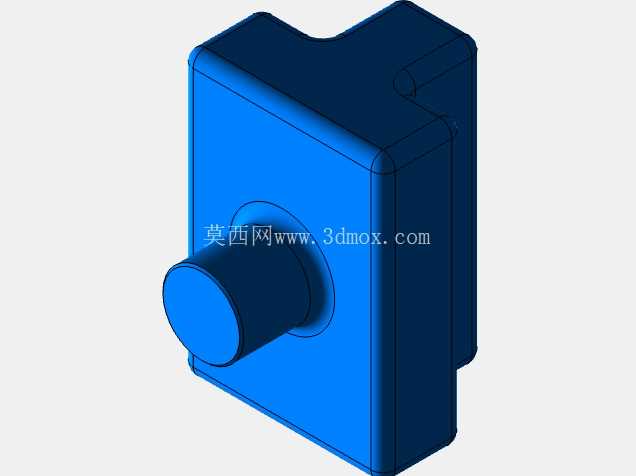

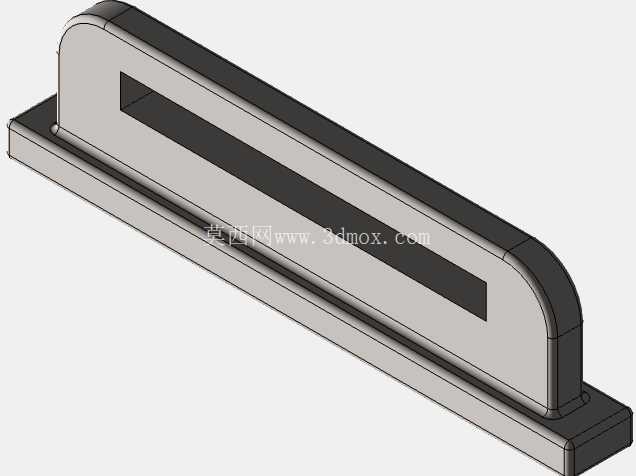

　　滑块部分采用了双侧导轨限位的结构设计，导轨的安装面与曲柄回转中心的平行度公差需要控制在0.02mm以内，才能保证滑块运行时不会出现卡滞、偏磨的问题；滑块与连杆的铰接位做了偏心余量设计，装配时可以通过微调铰接位的相对位置，补偿零件加工带来的行程误差，保证整套机构的实际运行行程与设计值偏差控制在允许范围内。从安装边界来看，整套机构的底座采用了分体式锁紧固定结构，两个平行的导轨支座可以根据实际安装空间调整跨距，不需要额外加工定制安装基板，就能适配不同设备的动力舱安装尺寸；曲柄的动力输入端预留了标准轴孔与键槽，可直接匹配标准输出轴的伺服电机、内燃机输出端，不需要额外设计转接法兰，能大幅缩短设备传动端的设计周期。

　　在实际工况适配方面，这套结构可以根据负载大小调整曲柄的回转半径，以此改变滑块的往复行程：当需要大行程低频次的往复动作时，可以增大曲柄偏心距，适配压力机、送料机构这类需要长行程直线动作的设备；当需要高频次短行程动作时，可以缩小曲柄偏心距，适配空压机、高压水泵这类需要连续短行程柱塞动作的设备。结构的润滑点位做了集中式设计，所有铰接位都预留了注油通道，日常维护时不需要拆解机构，就能完成所有运动摩擦副的润滑保养，能有效降低长期运行的维护成本。

　　整套机构的运动死点位置做了结构规避，当滑块处于行程端点时，连杆与曲柄的夹角不会进入完全共线的位置，避免设备启动时出现卡滞无法启动的问题，同时在滑块的行程两端预留了缓冲安装位，可以根据工况需求加装聚氨酯缓冲垫或者液压缓冲器，降低滑块到达行程端点时的刚性冲击，延长整套传动结构的使用寿命。从建模细节来看，所有零件的配合公差都按照实际加工要求做了预留，铰接位的轴孔配合采用间隙配合公差，导轨与滑块的配合采用过渡配合公差，装配时不需要额外修配就能完成整体组装，模型的所有特征都完全按照实际加工工艺建模，没有出现无法加工的异形结构，不管是用来做机构运动原理验证，还是直接拆解零件图投入生产，都能直接复用建模数据，不需要做大量的特征修正。
