DV-75锅炉配套管式空气预热换热装置

在工业锅炉的尾部烟道布置场景中，这类管式空气预热器承担着回收烟气余热、预热入炉燃烧空气的核心作用，是提升锅炉整体热效率、降低排烟热损失的关键辅机设备。从现场安装的边界条件来看，该装置采用立式分段堆叠的结构布局，整体沿烟道气流方向垂直布置，外壳采用钢板焊接的箱型框架结构，侧面预留有与烟道对接的法兰接口，上下段之间通过密封焊接的管板固定换热管束，安装时需要匹配锅炉尾部烟道的截面尺寸，预留出检修管束的侧向操作空间，同时要考虑设备自重带来的基础载荷，底部支撑结构需要与锅炉钢架的预留安装位精准对齐，避免运行过程中因热胀冷缩产生的应力拉扯连接烟道。

从功能实现逻辑来看，设备内部的换热管束采用错列布置的薄壁钢管，管程走需要预热的冷空气，壳程流通锅炉排出的高温烟气，通过管壁的导热作用将烟气携带的余热传递给管内的空气，将入炉空气温度提升至100℃以上，一方面可以强化炉膛内的燃料燃烧效果，减少不完全燃烧带来的热损失，另一方面可以降低排烟温度，避免尾部烟道出现低温腐蚀的风险。设计过程中针对管束的磨损问题，在烟气入口段设置了防磨套管结构，避免高速烟气携带的飞灰颗粒直接冲刷管束入口位置，延长换热管的使用寿命；管板与管束的连接采用胀接加焊接的复合工艺，保证不同温度工况下的密封性能，避免空气与烟气发生串流影响换热效率。

设备的进出口风道采用渐扩渐缩的导流结构，减少气流进出设备时的局部阻力损失，降低引风机与送风机的运行功耗；外壳板壁敷设了一定厚度的保温层结构，减少设备运行过程中的散热损失，同时避免外壳壁温过低出现结露腐蚀。在结构细节设计上，管束之间预留了合理的吹灰通道，可配套安装蒸汽吹灰或声波吹灰装置，定期清理管束表面积聚的飞灰，避免灰层增厚导致换热热阻上升、换热效率下降。分段式的结构设计也方便后期检修过程中单独更换受损的管段，不需要整体吊装拆除设备，降低现场维护的工作量与成本。

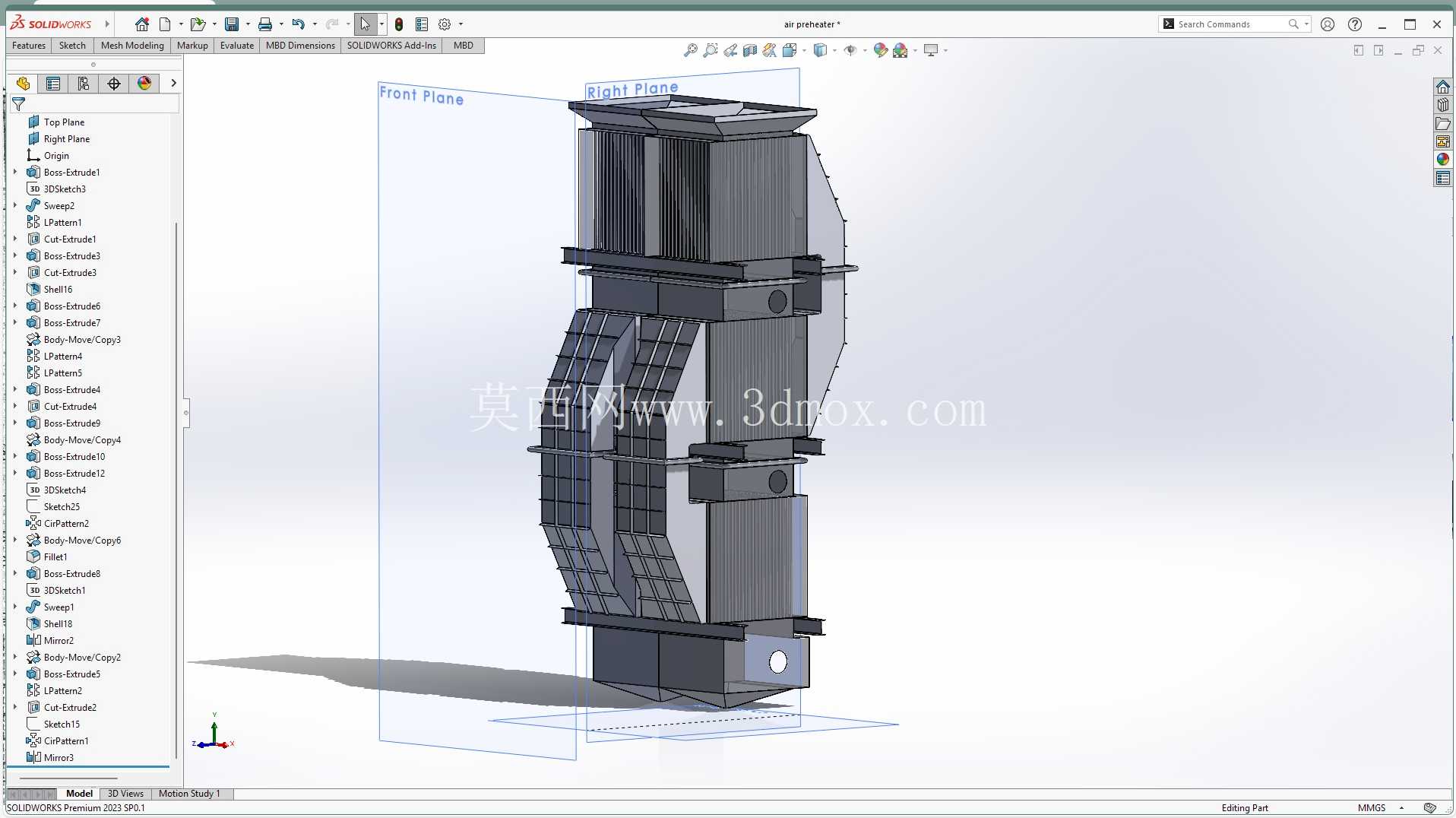

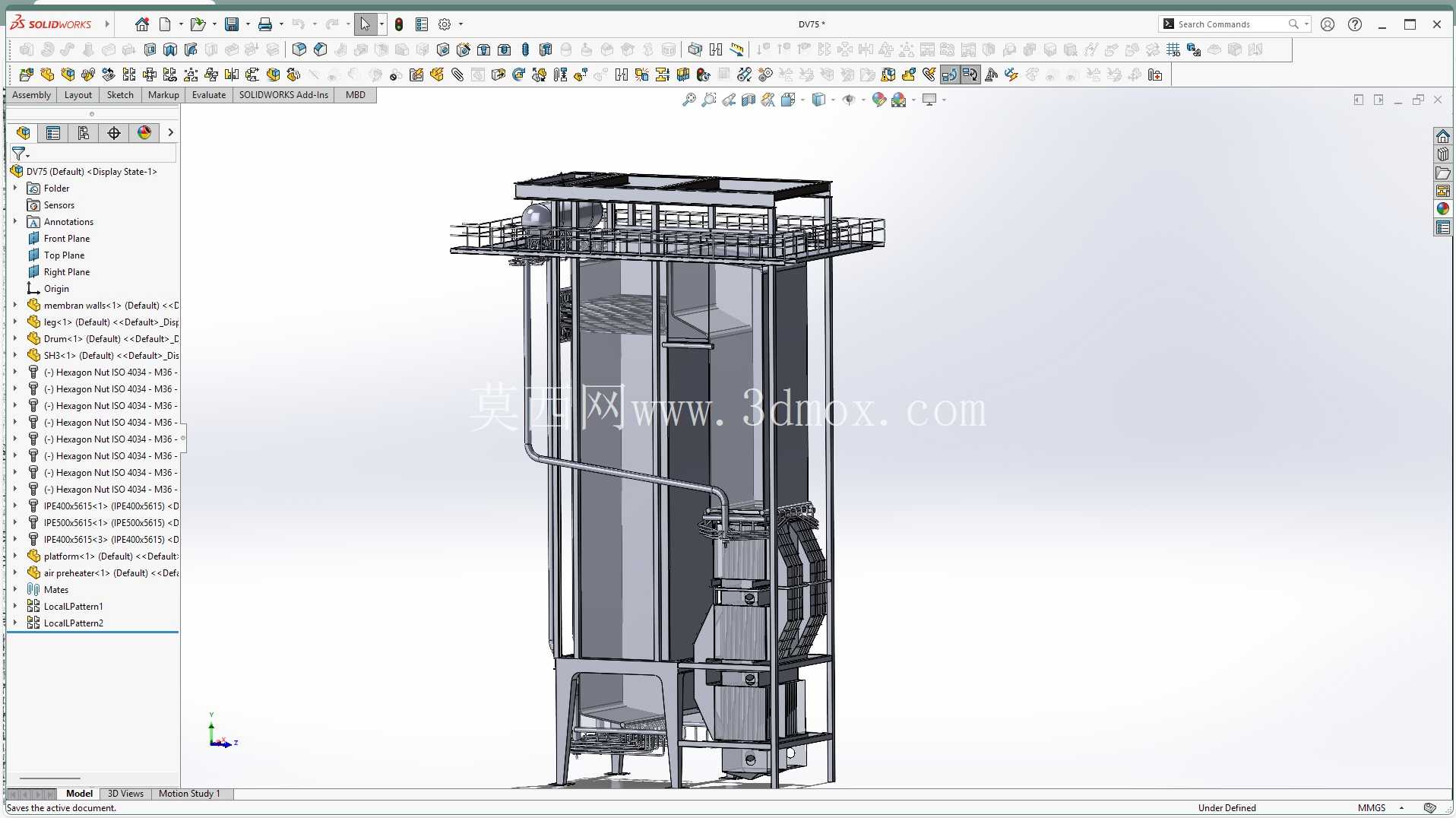

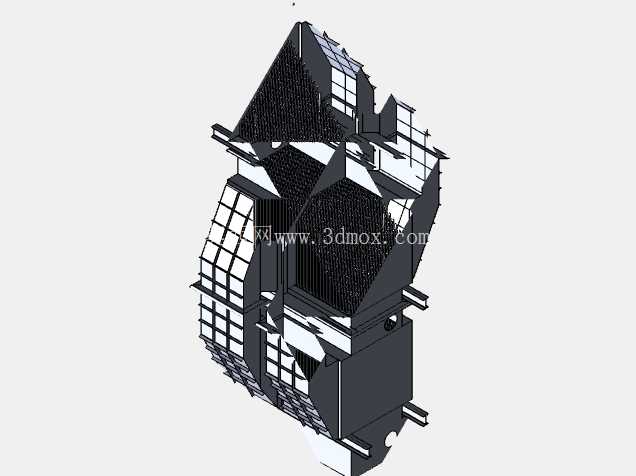

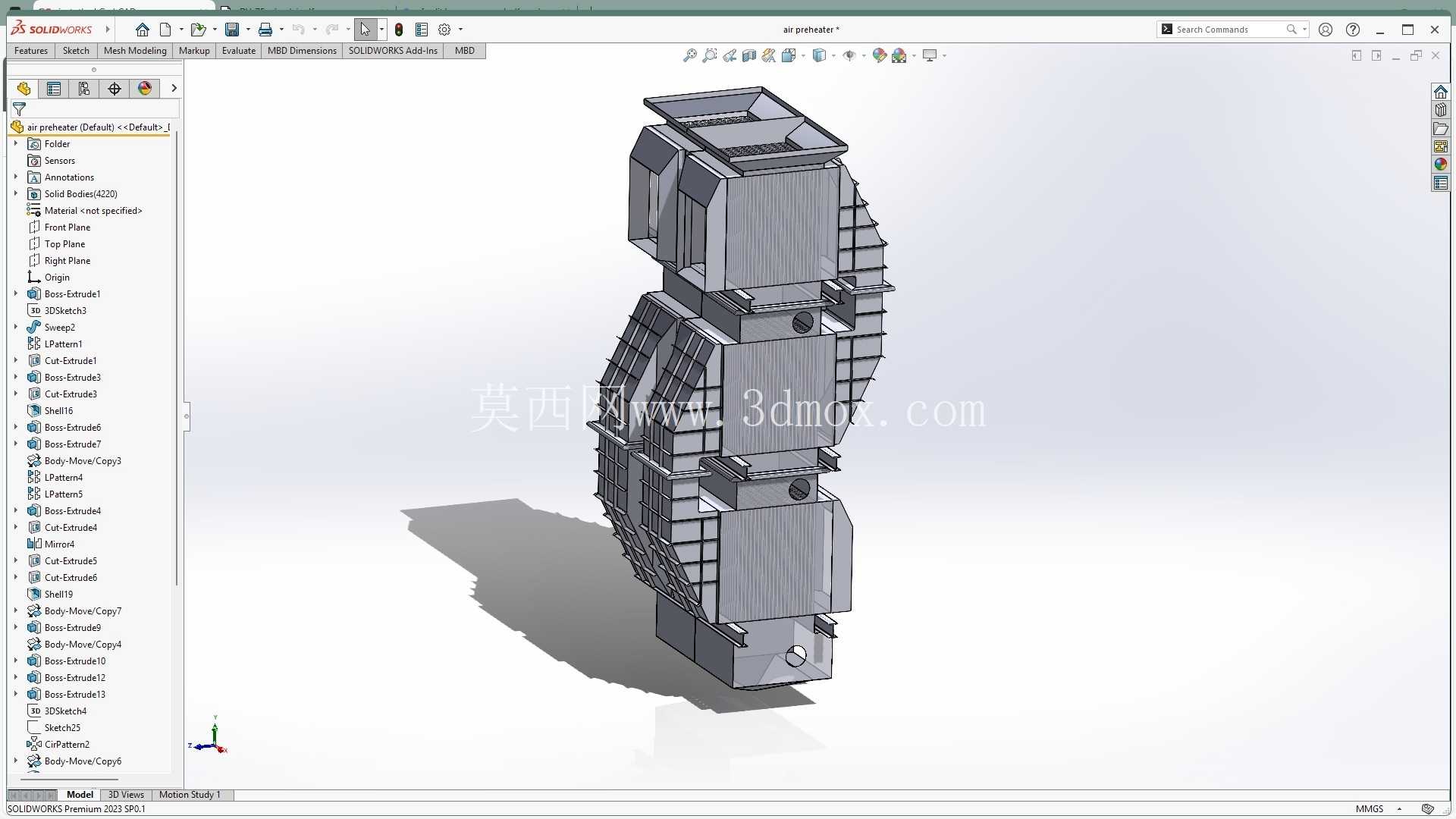

从三维建模的细节还原来看，模型完整呈现了设备的外部框架结构、换热管束的排布方式、进出口风道的连接形式、加强筋的布置位置以及安装支座的结构尺寸，可直接用于锅炉系统的整体布置校核、烟风管道的对接设计、安装施工方案的模拟推演。建模过程中对管束的排布间距、管板的开孔位置、法兰的连接尺寸都做了精准的还原，能够准确反映设备的实际安装边界，避免在系统设计过程中出现尺寸干涉、接口不匹配的问题。对于热能工程设计人员来说，该模型可以直接纳入锅炉尾部烟道的整体装配模型中，进行烟风阻力的模拟计算、热膨胀位移的校核分析，也可以作为同类型预热器结构优化设计的参考蓝本，对比不同管束排布、不同风道结构下的换热效率与阻力特性，优化设备的运行参数。
