皮带滚轮支撑组件结构设计

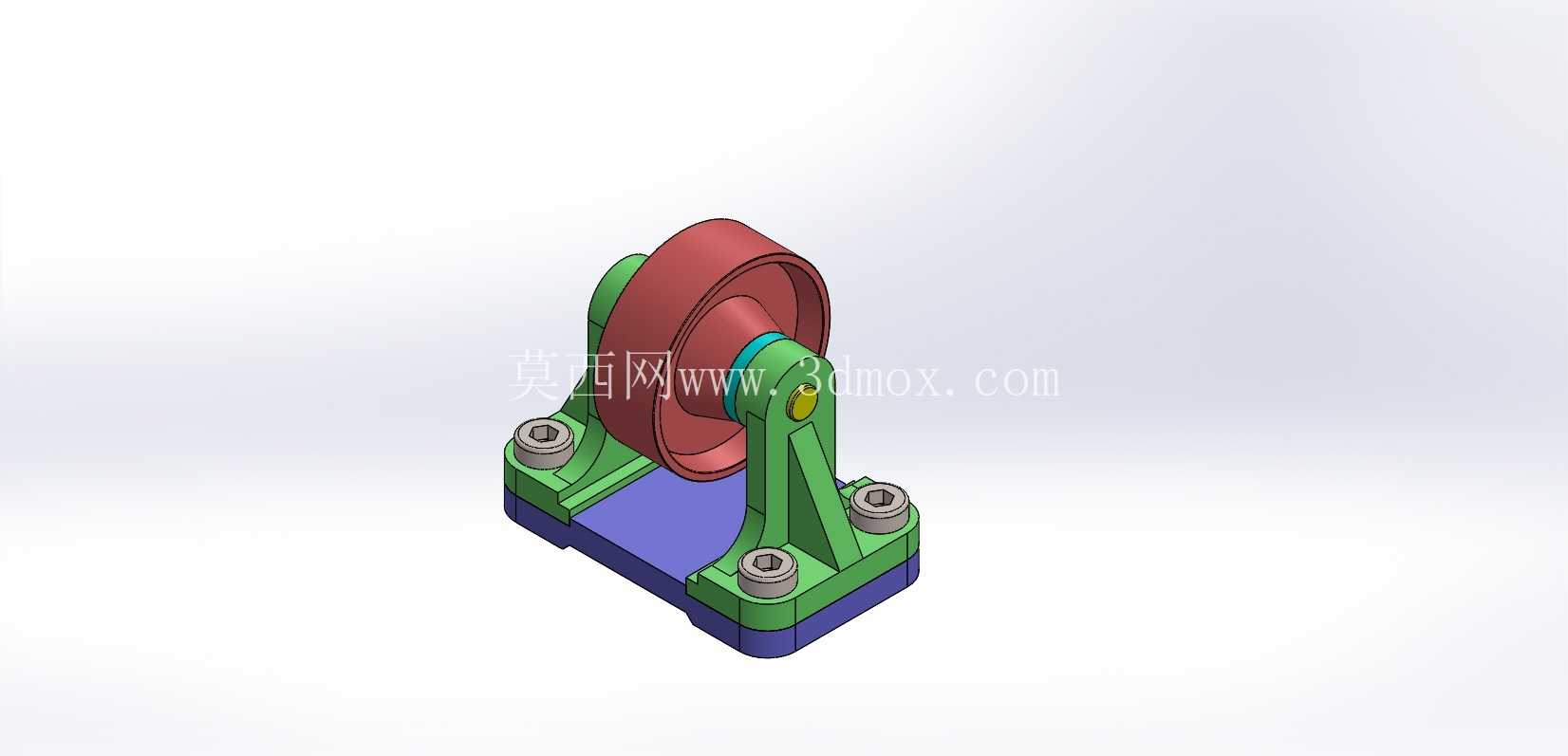

　　在散料输送、轻型皮带传输线的现场运维与新线搭建场景里，皮带滚轮支撑是直接决定皮带运行平顺度、避免皮带跑偏撒料的核心承载部件，不少现场出现的皮带边缘磨损、运行抖动、托辊卡滞问题，追根溯源都和支撑结构的设计合理性、安装定位精度直接相关。这套支撑组件的设计完全围绕现场实际工况的承载需求展开，没有做冗余的造型修饰，所有结构特征都服务于功能实现：底部采用带安装沉孔的矩形底板，四个安装孔位对称分布在底板四角，沉孔设计可以让内六角圆柱头螺栓安装后完全没入板件表面，不会突出干涉周边的机架型材，安装时可以直接贴合在输送机的纵向机架横梁上，不需要额外加工避让槽，适配市面上常用的40系、50系工业铝型材以及槽钢焊接机架的安装面尺寸。

　　支撑立板采用双侧对称的立式结构，从底板向上延伸形成抱合式的滚轮容纳空间，立板上的轴孔同轴度公差严格控制在0.02mm以内，避免滚轮轴安装后出现别劲、转动卡滞的问题；立板与底板的衔接处做了三角形加强筋结构，不用额外增加板厚就能大幅提升支撑的侧向抗扭能力，应对皮带运行过程中产生的侧向偏载时，不会出现立板外张、轴孔错位的情况。中间的滚轮采用轮体与轴套分离的设计思路，轮体外缘做了适配平皮带的圆弧过渡面，能自动修正皮带运行时的小幅偏移，减少皮带边缘的硬摩擦；滚轮内部预留了轴承安装位，可以根据实际负载需求选配深沟球轴承或者含油铜套，满足不同转速、不同载荷工况的使用要求，低速重载场景下换用铜套可以提升抗冲击能力，高速轻载场景下用滚动轴承能降低运行阻力、减少能耗。

　　整套组件的装配逻辑完全遵循机械配合的约束要求：滚轮轴与两侧立板的轴孔采用过渡配合，轴端加装紧定螺钉锁定轴向位置，避免轴在运行过程中出现窜动；底板与立板之间采用定位销加螺栓的组合连接方式，既保证装配时的位置精度，也能在长期受振动的工况下避免连接螺栓松动。从安装边界来看，整套组件的总高度控制在常规皮带线托辊安装的标准尺寸区间内，底板宽度不超过120mm，长度不超过100mm，不需要对现有输送机架做大规模改造就能直接替换原有老旧支撑件；滚轮的中心高度可以通过在底板下方加装调整垫片的方式做小幅微调，适配不同厚度的皮带以及不同张紧度的安装需求，现场安装时不需要复杂的专用工装，只用常规内六角扳手就能完成全部装配作业。

　　在实际使用场景中，这类支撑组件不仅可以用在平行皮带的下托辊支撑位置，也可以通过调整立板高度用在皮带机的端部改向轮支撑位置，结构的通用性较强；所有板件的边缘都做了倒角去毛刺处理，既避免安装时划伤操作人员，也能减少应力集中，提升部件的长期抗疲劳性能。设计过程中特意规避了复杂的曲面结构，所有板件都可以采用常规板材切割、铣削加工完成，不需要开模，小批量制作时加工成本低、交付周期短，适合设备维修替换以及非标输送线的快速搭建需求；各零部件之间的装配间隙经过反复校核，滚轮转动时不会和两侧立板发生摩擦，预留的0.5mm间隙既能避免卡滞，也不会让皮带出现过大的横向窜动量。
