在各类工业传动场景中,两轴存在安装同轴度偏差、运行中产生相对角位移的工况十分常见,比如输送线的分段动力衔接、小型工装的动力输出端与执行端连接、非标设备中受空间限制无法保证严格对中的传动链路,都需要依靠万向联轴器这类部件来补偿偏移,保证动力的稳定传递,避免轴系因憋劲产生额外磨损、振动甚至断轴故障。这套万向联轴节的结构设计完全围绕实际传动需求展开,没有冗余的装饰性结构,所有零件的形态都服务于功能实现。从结构组成来看,轭架作为动力输入与输出的连接载体,分别对应主动端与从动端的轴系安装位,十字销是实现角向偏移补偿的核心部件,四个轴颈分别与两侧轭架的轴承位配合,能够在两轴存在夹角时,通过十字销的相对转动来适配角度变化,保证扭矩的持续传递。

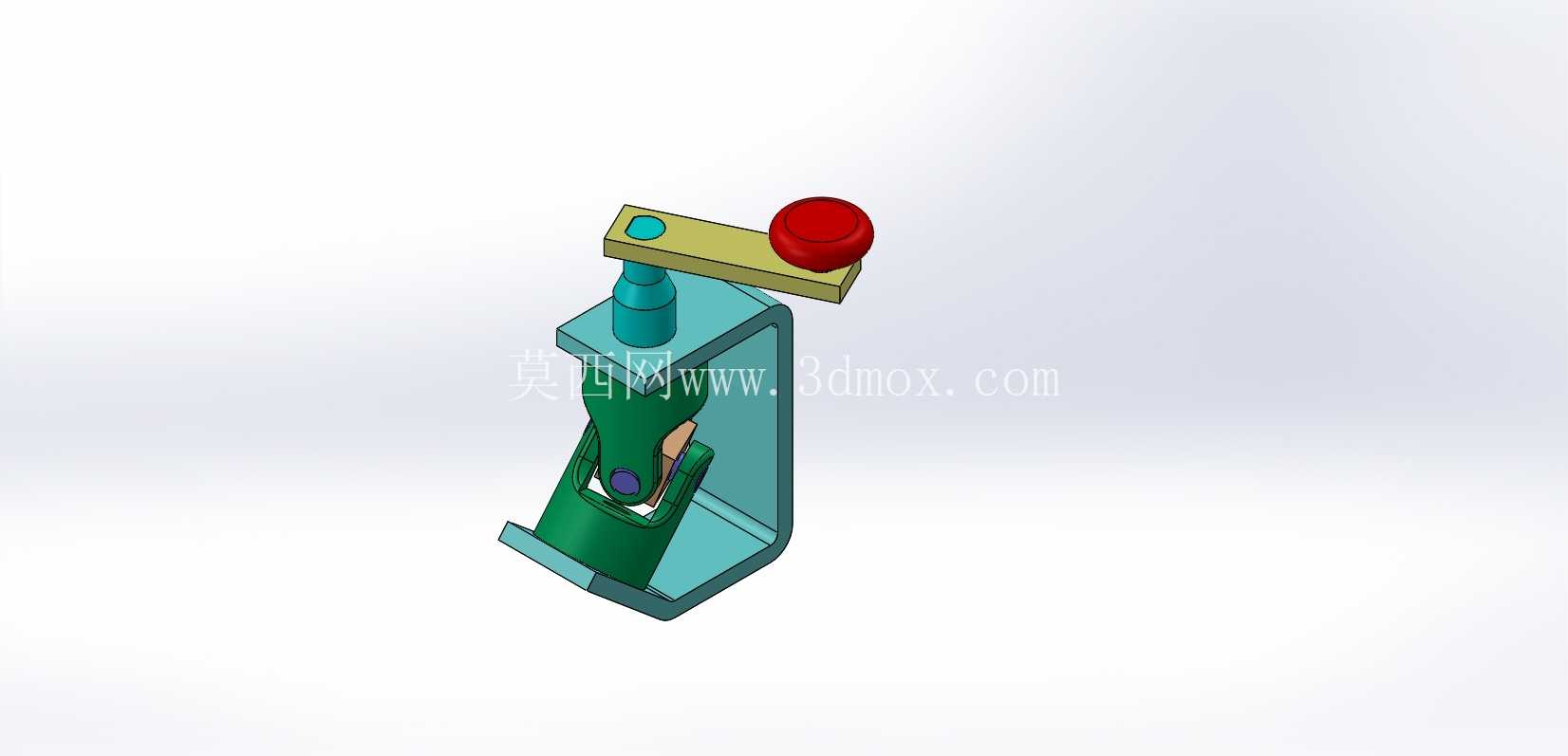

轴承部件选用了适配小尺寸传动场景的滑动配合结构,既减少了十字销转动时的摩擦阻力,也能控制整体结构的体积,避免部件过于臃肿无法适配紧凑安装空间。支撑支架的设计兼顾了演示功能与实际安装参考,将整个联轴节的装配关系完整呈现,操作杆的设置可以直观演示不同夹角下的传动状态,方便设计人员直观理解万向节的运动逻辑。在设计思路上,首先明确了小扭矩、演示级与轻载传动适配的定位,因此所有零件的壁厚、配合公差都围绕轻载场景设定:十字销的轴颈直径与轭架的配合孔采用基孔制间隙配合,保证转动灵活的同时不会出现过大的旷量,避免传动过程中产生冲击;轭架的叉口开档尺寸经过匹配计算,保证在最大允许偏角下两侧轭架不会发生运动干涉,同时叉臂的厚度经过强度校核,能够承受额定扭矩下的弯曲应力,不会出现叉臂变形断裂的问题。轴承位的深度设置考虑了装配的便利性,预留了合理的装配导入倒角,不需要专用工装就可以完成十字销与轭架的组装,后期维护拆卸也十分方便。从安装边界来看,这套万向联轴器的轴向尺寸紧凑,径向最大轮廓不超过支撑支架的外围尺寸,主动端与从动端的安装轴孔采用标准的圆柱孔配合形式,适配常见的小直径传动轴,安装时不需要额外加工复杂的定位结构,只需要通过顶丝或者键连接就可以完成轴与轭架的固定。在实际应用中,这类小尺寸万向联轴器常被用在小型自动化设备的动力传递环节,比如包装机械的送膜机构、小型输送线的转角动力传递、工装夹具的动力输入位,这些场景往往不需要传递大扭矩,但对安装空间的限制较多,且很难保证两轴的严格对中,万向联轴器的角向补偿能力可以大幅降低安装时的对中精度要求,减少装配调试的时间成本,同时也能抵消设备运行中因机架振动、零件变形产生的轴系相对偏移,延长整个传动链的使用寿命。
在建模过程中,所有零件的装配关系完全按照实际装配逻辑设置,配合约束与真实工况一致,转动副的设置可以模拟真实的运动状态,能够直观展示单万向联轴器在传动过程中存在的瞬时转速波动特性——这也是单万向节的固有特性,在实际选型中如果需要消除转速波动,往往需要成对使用双万向节结构,而这套模型的结构也可以作为双万向节设计的基础单元,通过调整中间轴的长度与安装角度,拓展为等速传动的万向联轴组件。另外,支撑支架的结构设计也考虑了演示场景的稳定性,底部的支撑面足够大,放置在平台上不会因为操作杆的转动出现倾翻,支架与轭架之间的配合间隙经过调整,既不会阻碍轭架的转动,也不会出现过大的晃动,保证演示过程的顺畅。
从零件加工的角度来看,所有零件的结构都具备良好的加工工艺性:轭架采用板材折弯结合机加工的方式就可以制作,十字销可以采用圆钢车削加工,轴承位如果需要提升耐磨性能,还可以镶嵌铜套或者加装微型滚动轴承,根据实际使用的扭矩需求灵活调整配置,不需要大幅改动整体结构尺寸。在选型适配时,设计人员可以根据实际需要传递的扭矩大小,等比例缩放各个零件的尺寸,调整十字销的轴颈直径、轭架叉臂的厚度,来适配不同的负载需求,这套模型的参数化结构也为后续的变型设计提供了基础,不需要重新搭建整体结构,只需要修改对应零件的尺寸参数就可以快速生成不同规格的万向联轴器模型,大幅提升设计效率。
