太阳系天体比例演示三维结构模型

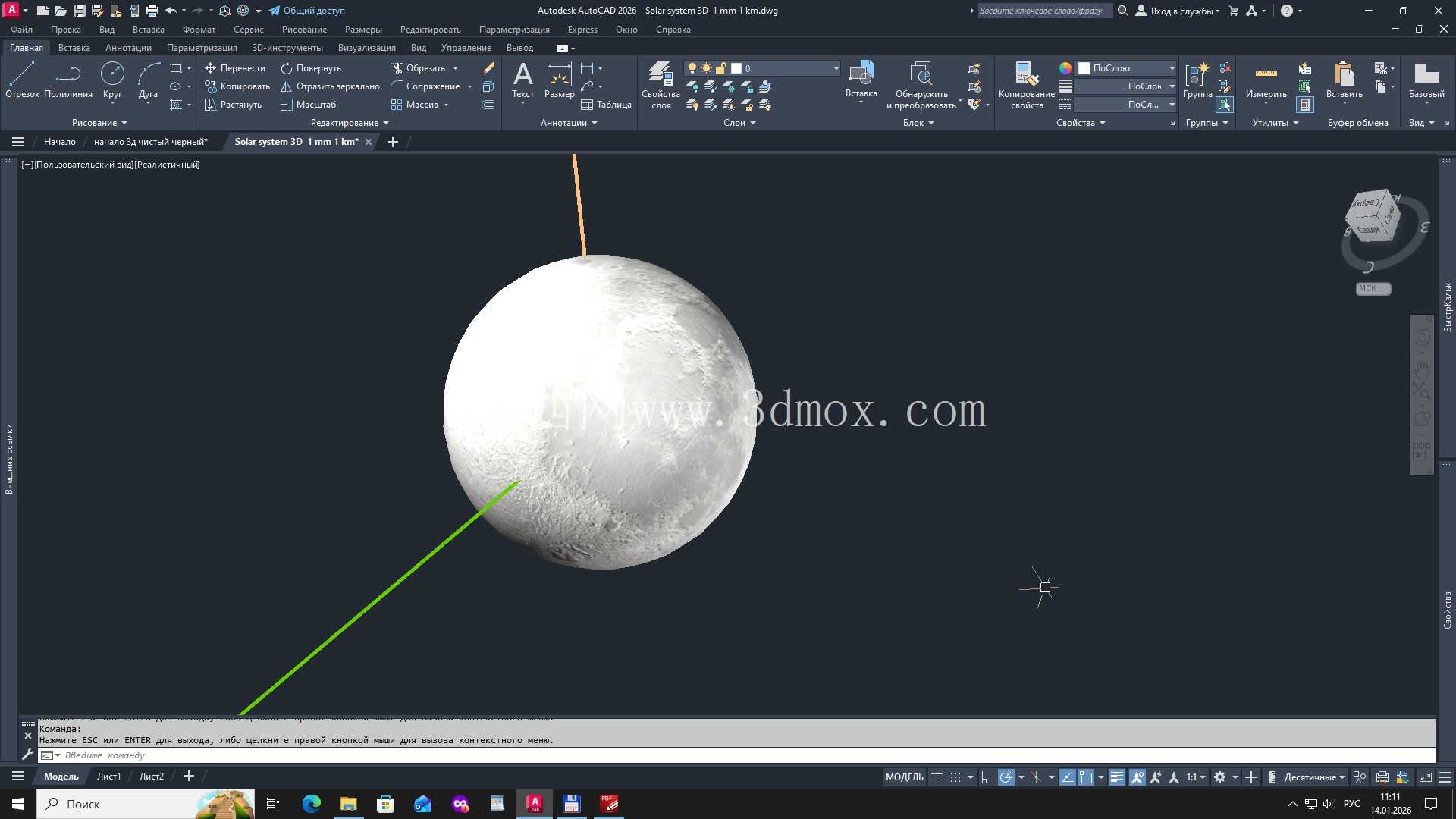

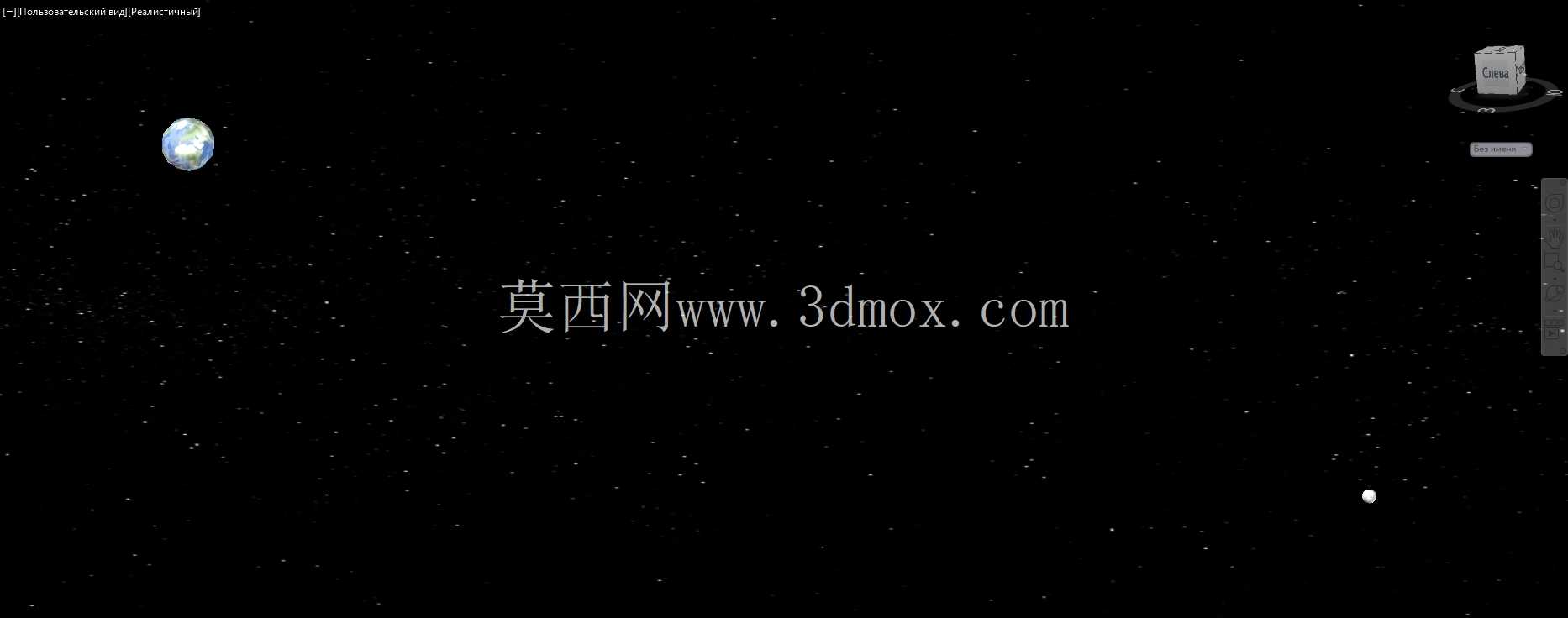

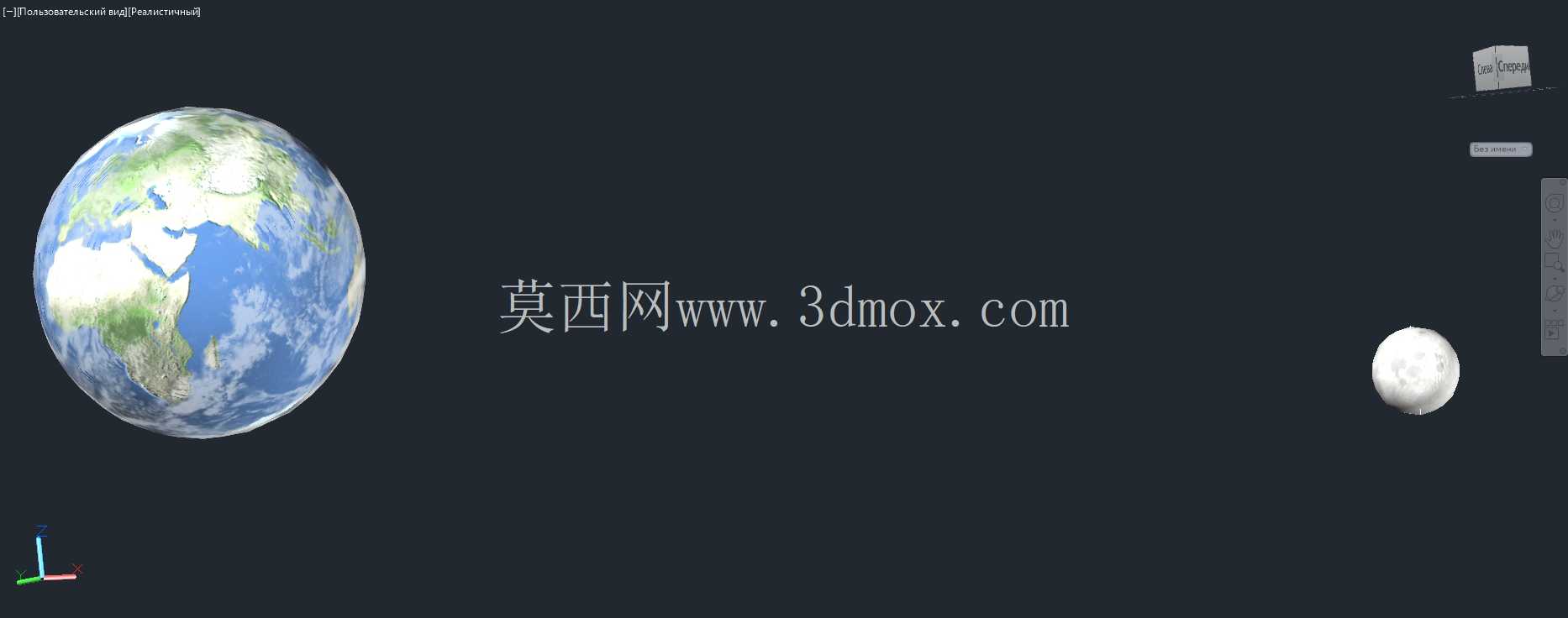

这套天体结构三维模型，核心围绕地月系统的比例还原展开设计，最初的设计需求来自中小学天文科普展区的展项配套，需要在有限的展陈空间内，让参观者直观感知天体间的尺度差异，同时兼顾后续3D打印制作的结构强度要求。建模过程中没有采用常规的等比例缩放逻辑，因为真实宇宙尺度下地月距离如果按照天体直径比例还原，会导致展陈空间无法容纳，因此在设计时做了双比例适配：天体本身的直径比例严格按照天文观测数据还原，地球的海陆纹理、地形起伏做了适度的特征强化，避免缩小打印后地表细节完全丢失，月球表面的环形山分布选取了正面观测的典型特征区域做凹凸处理，不需要额外做涂装就能通过光影识别出月表特征。

从安装边界来看，整套模型如果用于桌面展陈，单组地月结构的横向占位控制在400mm以内，天体支撑结构采用隐藏式透明亚克力杆设计，支撑点选在天体模型的底部重心位置，避免支撑结构遮挡天体表面的特征纹理，安装时只需要在展台上预留直径5mm的安装孔即可固定，不需要额外的复杂连接件。如果用于科技馆的大型互动展项，可以直接将模型参数按比例放大，放大过程中天体的壁厚需要同步调整，小尺寸打印时壁厚设置为2mm即可满足结构强度，放大到1米以上直径时，壁厚需要增加到8mm以上，同时内部增加十字加强筋，避免长期展示出现形变。

在实际应用场景中，这套模型除了科普展陈使用，还可以作为天文类教学教具，配合天体运行的动态演示结构使用，建模时已经预留了旋转轴的安装孔位，地球模型的南北极位置预留了直径3mm的轴孔，可以直接连接步进电机的输出轴，模拟地球自转动作，月球模型的支撑臂预留了转动副的安装空间，可以直接加装到公转轨道结构上，不需要二次修改模型结构。设计过程中特意规避了复杂的曲面拆分，整个天体模型都是一体化封闭曲面，不管是采用FDM3D打印还是光固化打印，都不需要额外添加太多支撑结构，地球模型的支撑只需要在底部添加少量支撑即可，月球模型因为体积更小，甚至可以做到无支撑打印，能够有效降低制作成本。

从功能特性来看，模型的纹理贴图采用了分层设计，地表的海洋、陆地、云层分别做了不同的曲面偏移，打印时可以通过更换不同颜色的耗材实现分色效果，不需要后期手工涂装，对于没有涂装经验的制作者非常友好。如果用于渲染演示场景，模型的曲面法线已经做了统一调整，导入渲染软件后不需要重新修正法线方向，材质球可以直接赋予，天体表面的粗糙度参数也做了预设，海洋区域的粗糙度设置为0.1，模拟水面的反光效果，陆地区域粗糙度设置为0.8，模拟地表的漫反射效果，月球表面的粗糙度设置为0.6，还原月壤的质感。

在结构设计的细节处理上，天体模型的内部做了空心处理，空心部分占整体体积的70%，既可以减轻模型整体重量，降低展陈支撑结构的负载，也能减少打印材料的消耗，空心部分的壁厚均匀，不会出现打印过程中因为壁厚不均导致的翘曲变形问题。模型的所有曲面都做了倒角处理，没有尖锐的棱角，不管是作为教具给学生使用，还是作为公共展区的展项，都能避免磕碰划伤的安全隐患。如果需要扩展为完整的太阳系模型，只需要按照相同的比例参数添加其他行星的模型即可，所有天体的坐标原点都统一设置在天体重心位置，导入装配环境后可以直接按照轨道参数定位，不需要重新调整模型的基准点。
