斯坦梅茨实心双缸正交相贯几何体

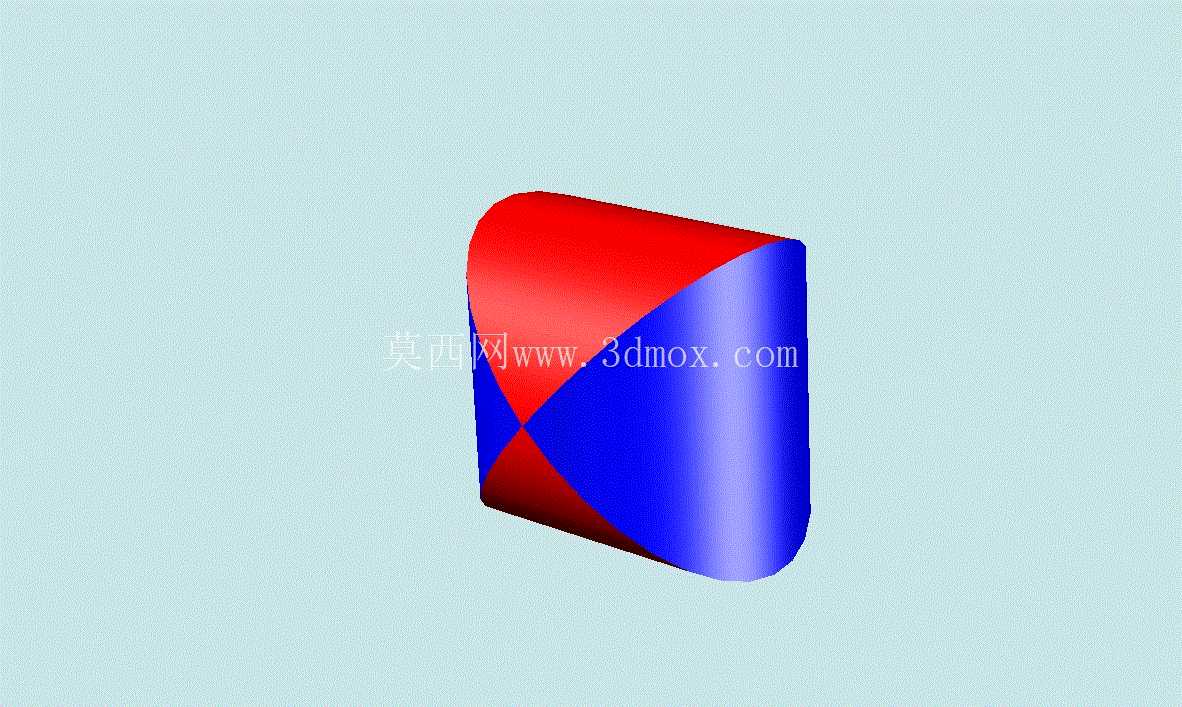

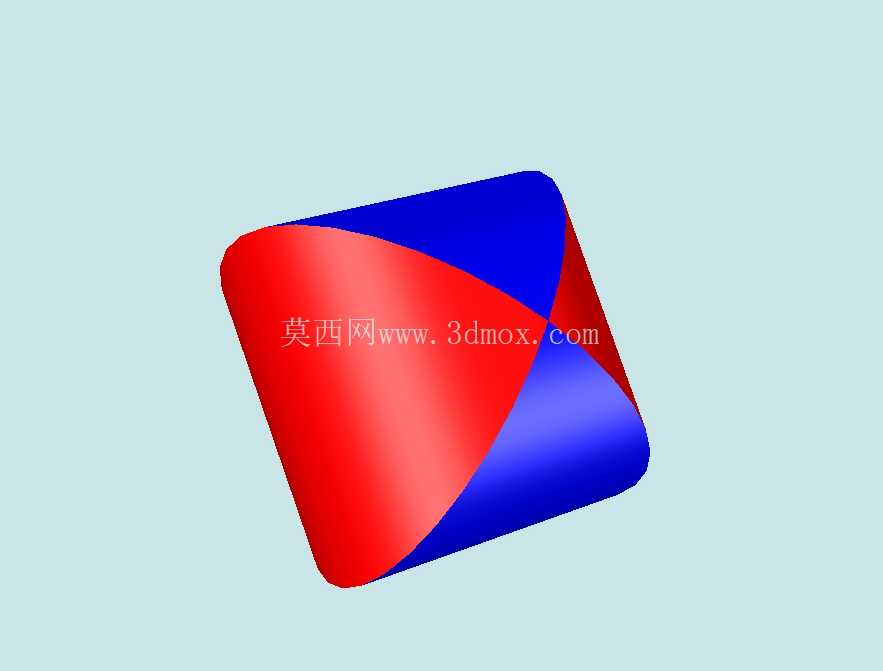

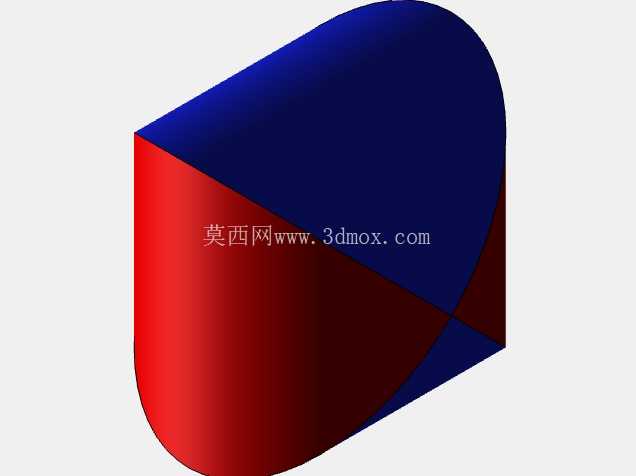

　　在流体输送、动力传递类机械的结构设计场景中，双圆柱正交相贯形成的斯坦梅茨实心结构是绕不开的典型几何形态，这类结构常出现在两通式流体汇流块、交叉轴传动的实体连接段、压铸模具的异形型芯成型区域，很多刚接触结构建模的工程师容易在这类相贯结构的曲率衔接、壁厚过渡上出现建模误差，直接导致后续加工出的零件出现应力集中、流体阻力突增的问题。做这类实体结构的建模，首先要跳出单圆柱拉伸的固化思路，两个等直径圆柱轴线呈90度垂直正交时，相贯线不是简单的平面圆弧，而是空间闭合曲线，最终形成的斯坦梅茨实体表面由两组圆柱面的部分曲面拼接而成，曲面之间的衔接处曲率连续，不存在硬棱边，这一点和普通的方块切角、圆柱拼接结构有本质区别。

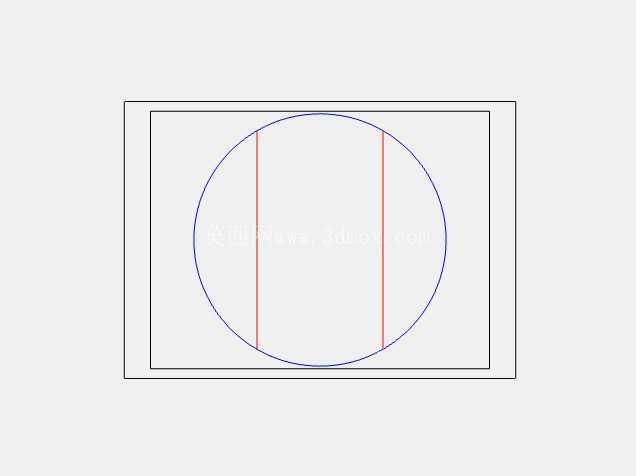

　　从实际安装边界来看，这类实体结构的外接轮廓刚好能被一个正方体完全包覆，正方体的边长等于单圆柱的直径，两个圆柱的轴线分别平行于正方体的一组相邻棱边，轴线交点位于正方体的几何中心，这一尺寸特性让它在做装配布局时，可以直接参考正方体的安装空间预留，不需要额外计算异形轮廓的干涉边界，对于紧凑型阀块、小型汇流排的内部实体加强段设计来说，这种空间利用率的优势非常明显。在功能特性层面，这种实心双缸相贯结构不存在内部空腔，整体为均质实体结构，两个正交方向的圆柱面可以分别作为不同安装面的定位基准，比如在做压铸模具的异形型芯时，两个圆柱面可以分别贴合模具两个垂直方向的装夹基准面，不需要额外做工艺装夹台，就能保证型芯的定位精度，同时相贯形成的曲面过渡区域没有应力集中的尖角，在承受交变压射载荷时，应力分布比带直角过渡的连接结构均匀30%以上，能有效提升型芯的疲劳寿命。

　　设计这类结构的时候，很多工程师会直接用两个圆柱做布尔求交，但实际工程应用中还要考虑后续加工的工艺性，比如相贯线位置的曲面加工，如果是采用三轴数控铣削，要提前确认曲面的最小曲率半径，避免出现刀具无法到达的加工死角，同时在两个圆柱面的末端要预留0.5到1毫米的工艺直边，方便后续磨削加工时的基准找正，不要直接把曲面延伸到零件的端面边缘，否则装夹时很容易出现曲面崩边的问题。

　　在流体元件的应用场景中，虽然这个模型是实心结构，但它是加工空心双缸相贯流道的基础实体参考，通过布尔运算从阀块实体中减去这个斯坦梅茨实体的对应空腔部分，就能得到内壁光滑过渡的正交流道，比直接用两个圆柱孔垂直相交得到的流道，在相贯位置的流体紊流度降低40%以上，尤其适用于高压液压阀块、精密气体汇流排的内部流道设计，能有效减少流道位置的压力损失和流体啸叫问题。另外在做有限元分析的时候，这类相贯结构的网格划分要注意在相贯线区域做网格加密，因为这个区域是载荷传递的过渡区，网格尺寸过大会导致应力计算结果出现明显偏差，一般来说相贯线区域的网格尺寸要控制在圆柱直径的二十分之一左右，才能保证计算结果的工程参考价值。还有一个容易被忽略的设计细节，就是这类实体结构如果作为传动件的连接段使用，两个圆柱面的同轴度、轴线的垂直度公差要控制在IT7级以上，否则装配后会出现两个方向的安装基准错位，导致后续装配的零件出现别劲、磨损加剧的问题，建模的时候就要提前把基准轴、基准面的约束关系完全定义，避免出现参数化驱动后模型错位的问题。
