鲁洛四面体曲面几何结构三维造型

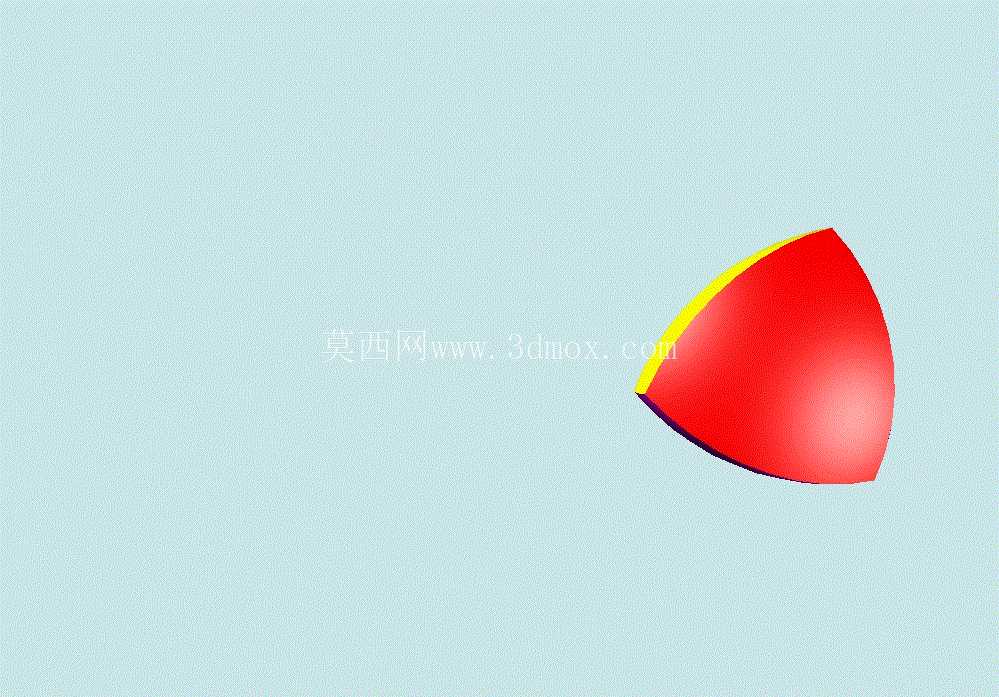

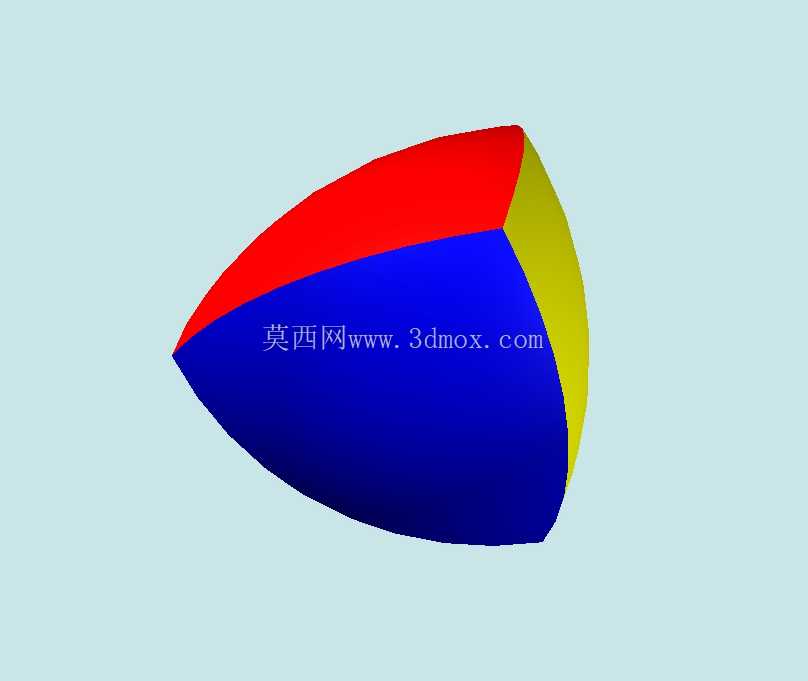

　　在机械结构设计、精密传动以及特殊工装夹具的开发场景中，非圆定宽曲面的应用一直是解决特殊运动需求的核心方向之一，鲁洛四面体作为三维空间内典型的定宽几何体，其造型精度直接决定了对应机构的运动平稳性与功能实现效果。不同于常规的回转类曲面零件，鲁洛四面体的曲面生成逻辑完全基于空间等距包络原理，以正四面体的四个顶点为球心，以正四面体的棱长为半径作球面，四个球面相互交叠形成的封闭曲面即为鲁洛四面体的实体边界，这种特殊的生成逻辑决定了该几何体在任意方向上的夹持宽度完全一致，和球体的定宽特性形成三维空间的对应，但又具备球体不具备的棱边接触特性，在需要非滚动定宽支撑的场景中有着不可替代的作用。从实际工程应用的角度出发，这类定宽几何体最早被应用于特殊轮廓的凸轮机构设计中，在需要输出间歇式等距顶升动作的工装里，采用鲁洛四面体作为凸轮主动件，能够在不额外增加导向结构的前提下，保证顶升端面全程保持水平状态，不会出现常规偏心凸轮顶升过程中的偏载磨损问题，尤其是在小行程精密顶升的工位上，这种结构的磨损量仅为常规偏心凸轮的三分之一，因为接触过程中曲面的法向力始终垂直于顶升端面，没有额外的侧向分力作用在导向套上。在进行三维造型构建的时候，首先要确定基础正四面体的棱长参数，这个参数直接决定了鲁洛四面体的定宽尺寸，也就是实际安装过程中的边界尺寸，棱长的取值需要匹配安装腔体内的最小通过直径，因为该几何体任意方向的最大截面宽度都等于初始正四面体的棱长，所以在设计安装腔体的时候，不需要预留额外的偏心回转空间，这一点和常规的偏心轮结构有本质区别，常规偏心轮需要预留两倍偏心距的活动空间，而鲁洛四面体的活动边界就是其自身的定宽尺寸，能够大幅缩小对应机构的整体安装体积。

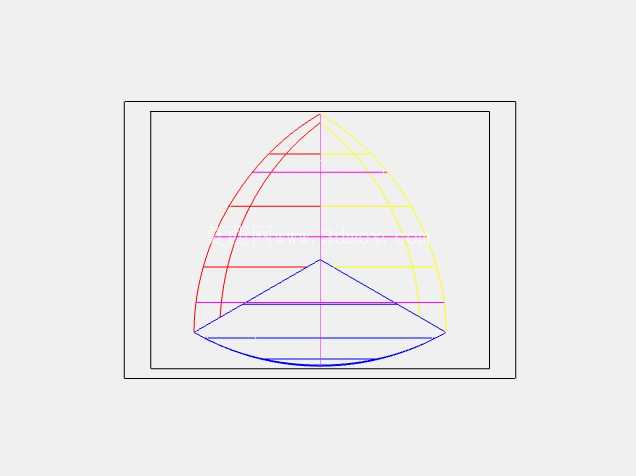

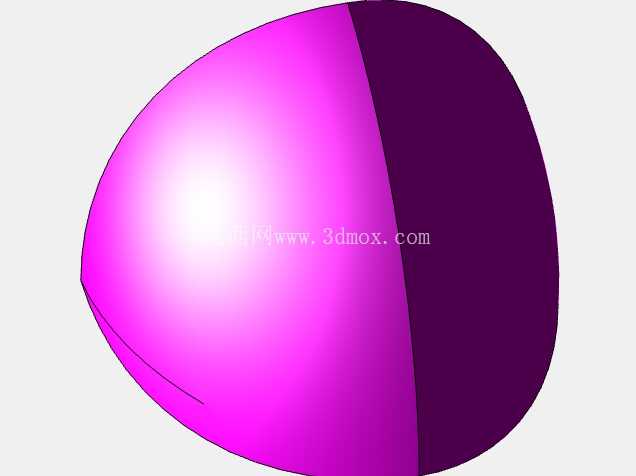

　　曲面构建过程中需要注意四个球面的交线处理，很多新手在建模的时候容易出现曲面缝合失败的问题，本质是因为初始正四面体的顶点坐标没有完全约束对称，四个球面的半径存在微小偏差，导致交线位置出现缝隙，实际建模时需要先将正四面体的四个顶点做全约束，保证任意两个顶点之间的距离公差控制在0.001mm以内，再进行球面的修剪与缝合，才能得到完全封闭的实体结构。从功能特性上来看，鲁洛四面体除了定宽特性之外，其曲面的接触形式为局部球面接触，在作为传动件使用的时候，接触应力的分布比平面接触更加均匀，不会出现边缘应力集中的问题，在一些需要频繁做相对摆动的铰接结构中，采用鲁洛四面体作为中间传动块，能够实现三个自由度范围内的等距传动，不会出现传动间隙突变的情况。

　　另外在精密检测领域，这类定宽几何体还可以作为三坐标测量机的标准校准件，用来检测设备的空间三维测量精度，因为其任意方向的测量尺寸都为固定值，不需要调整校准件的装夹角度，就可以完成三个轴向的测量精度校验，大幅缩短校准流程的耗时。在设计安装边界的时候，需要注意该几何体的棱边位置是三个球面的交线，属于光滑过渡的曲线棱，不存在尖锐的棱角，所以在安装腔体的内壁不需要做额外的倒角避让，只需要保证腔体内壁的圆柱度公差符合要求，就可以让鲁洛四面体在腔体内顺畅运动，不会出现卡滞的问题。

　　还有在一些特殊的流体阀结构设计中，采用鲁洛四面体作为阀芯结构，能够在阀芯转动的任意角度都保持过流面积的一致性，不会出现常规球形阀芯转动过程中过流面积突变导致的流体压力波动问题，尤其适用于需要恒定流量输出的精密流体控制场景，这种结构的阀芯在转动过程中，和阀座的密封接触线始终保持连续闭合状态，密封性能比常规的锥形阀芯更加稳定，不会因为磨损出现密封泄漏的问题。建模过程中还要注意实体的质量特性处理，因为鲁洛四面体是对称结构，其质心位置和初始正四面体的几何中心完全重合，所以在做运动仿真的时候，不需要额外调整质心参数，就可以得到准确的运动惯量数据，为后续的电机选型、驱动力计算提供准确的依据。在实际加工环节，这类曲面结构适合采用五轴联动的加工中心进行铣削加工，因为所有曲面都是球面的一部分，加工时只需要按照球面的走刀路径进行编程，不需要做复杂的曲面拟合，加工精度能够稳定控制在0.01mm以内，完全满足精密传动场景的使用要求。
