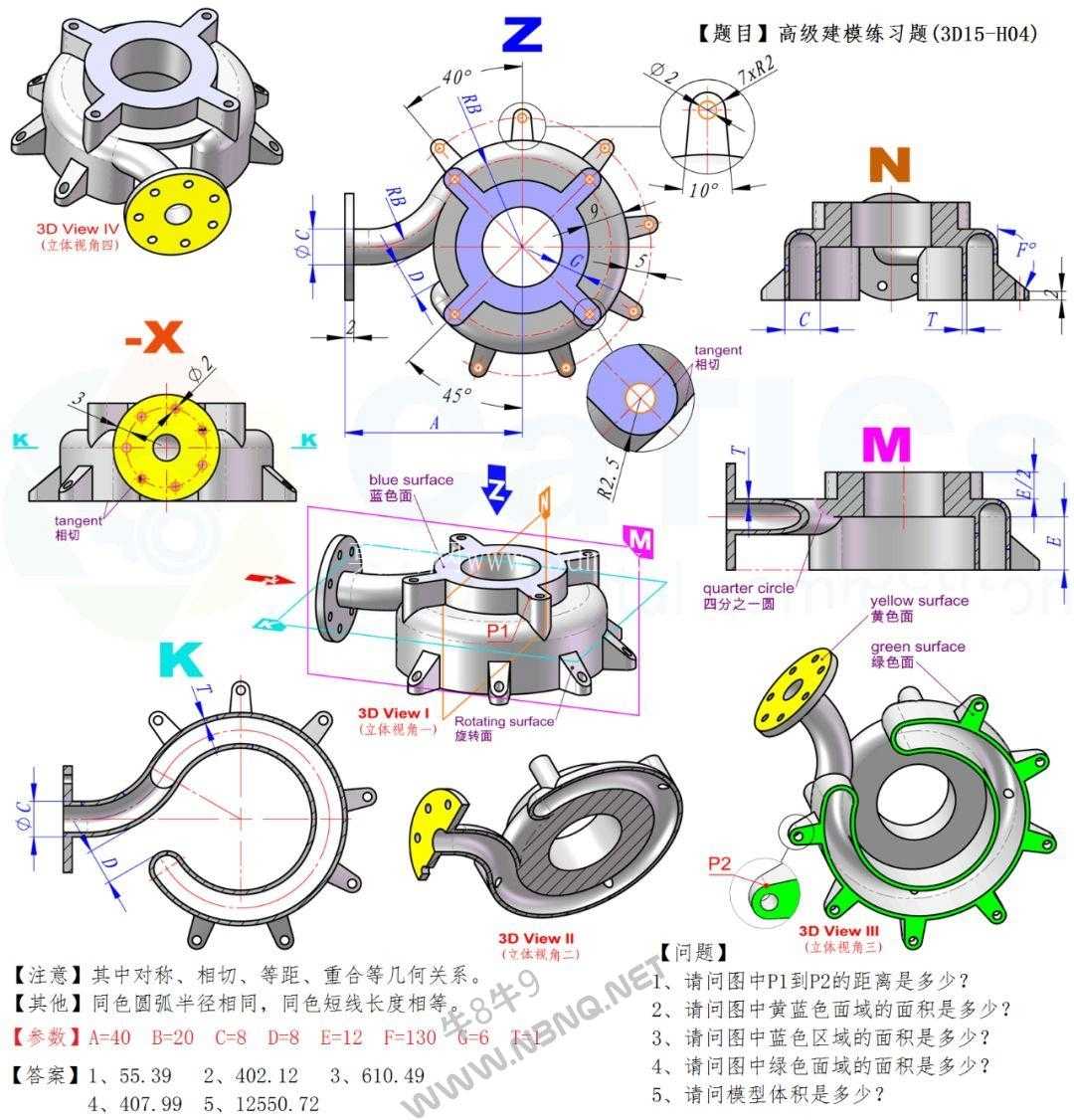

带侧接法兰多接口泵阀类铸造壳体练习模型

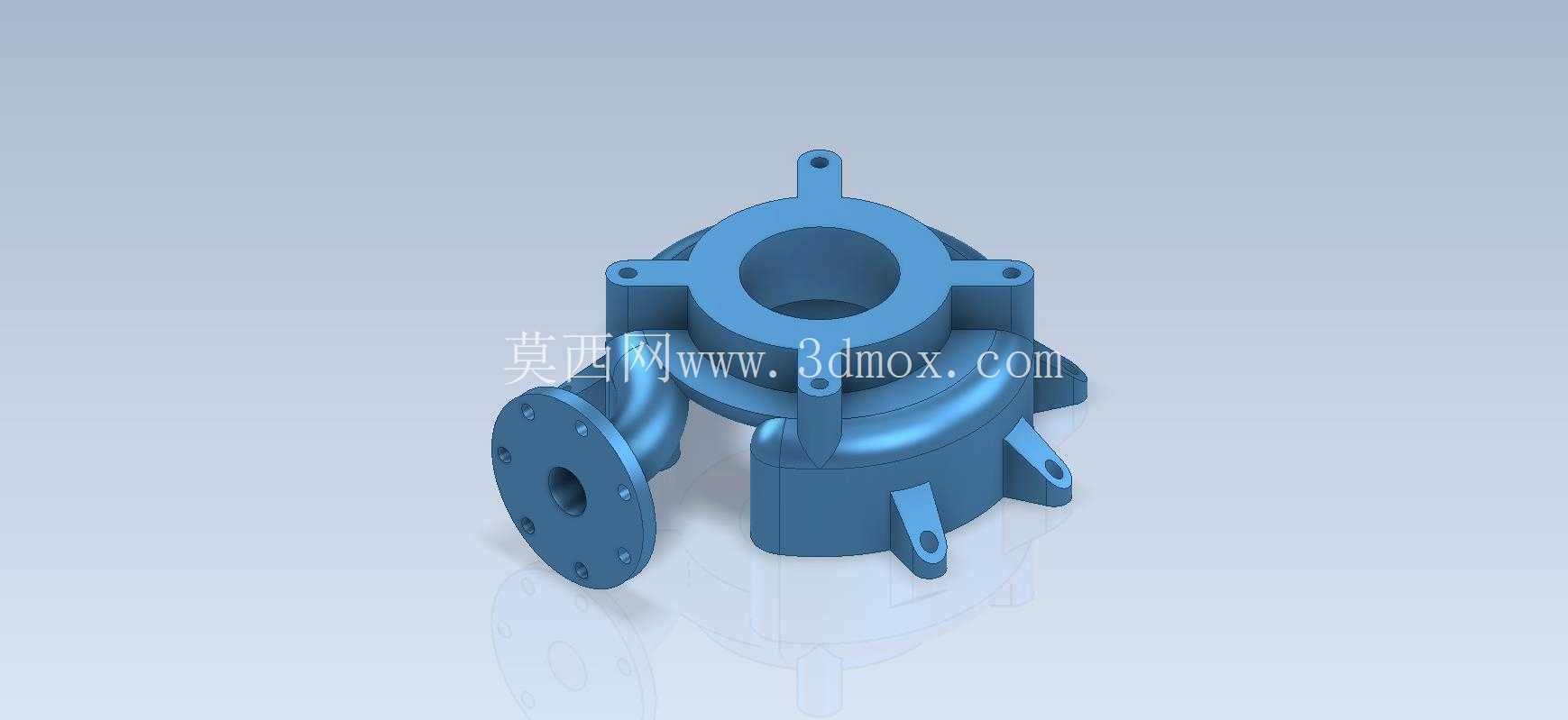

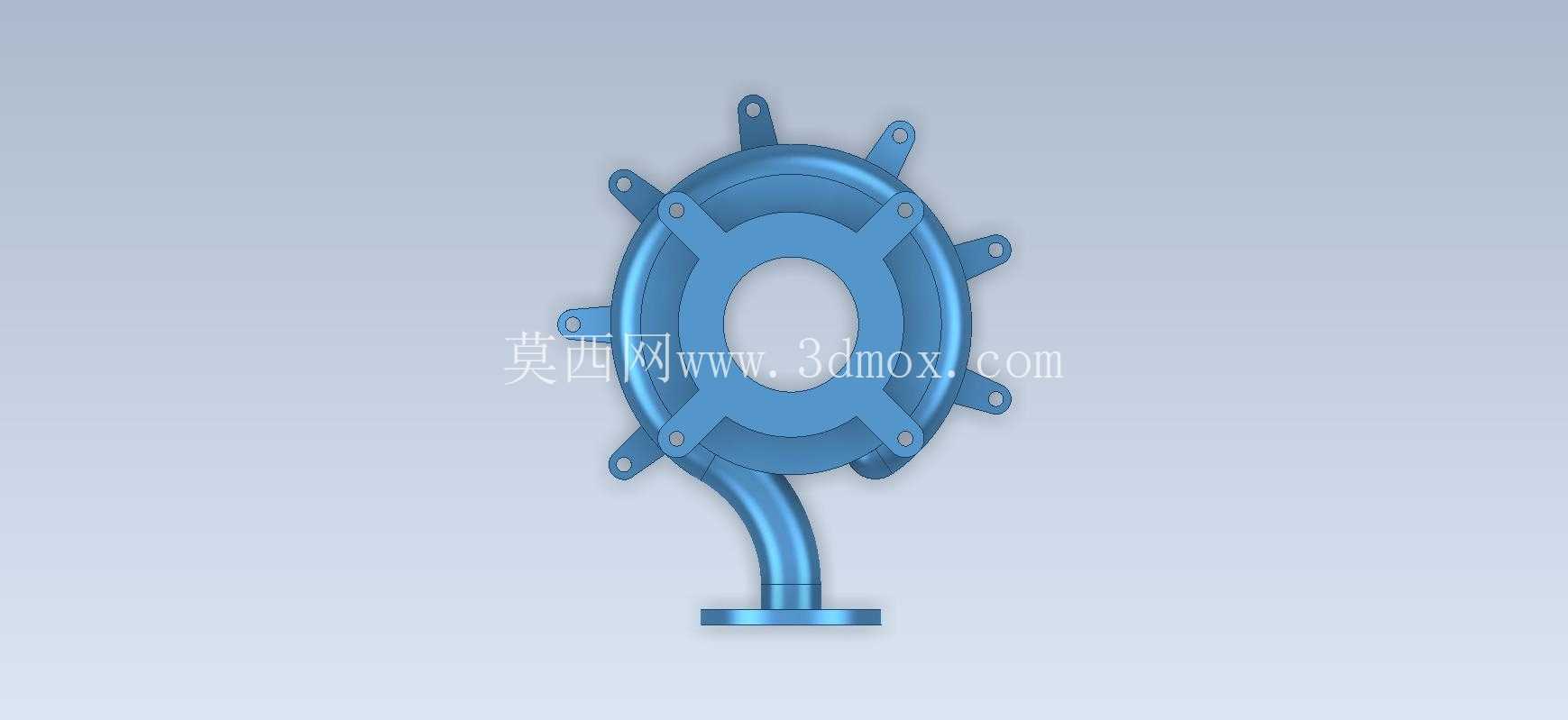

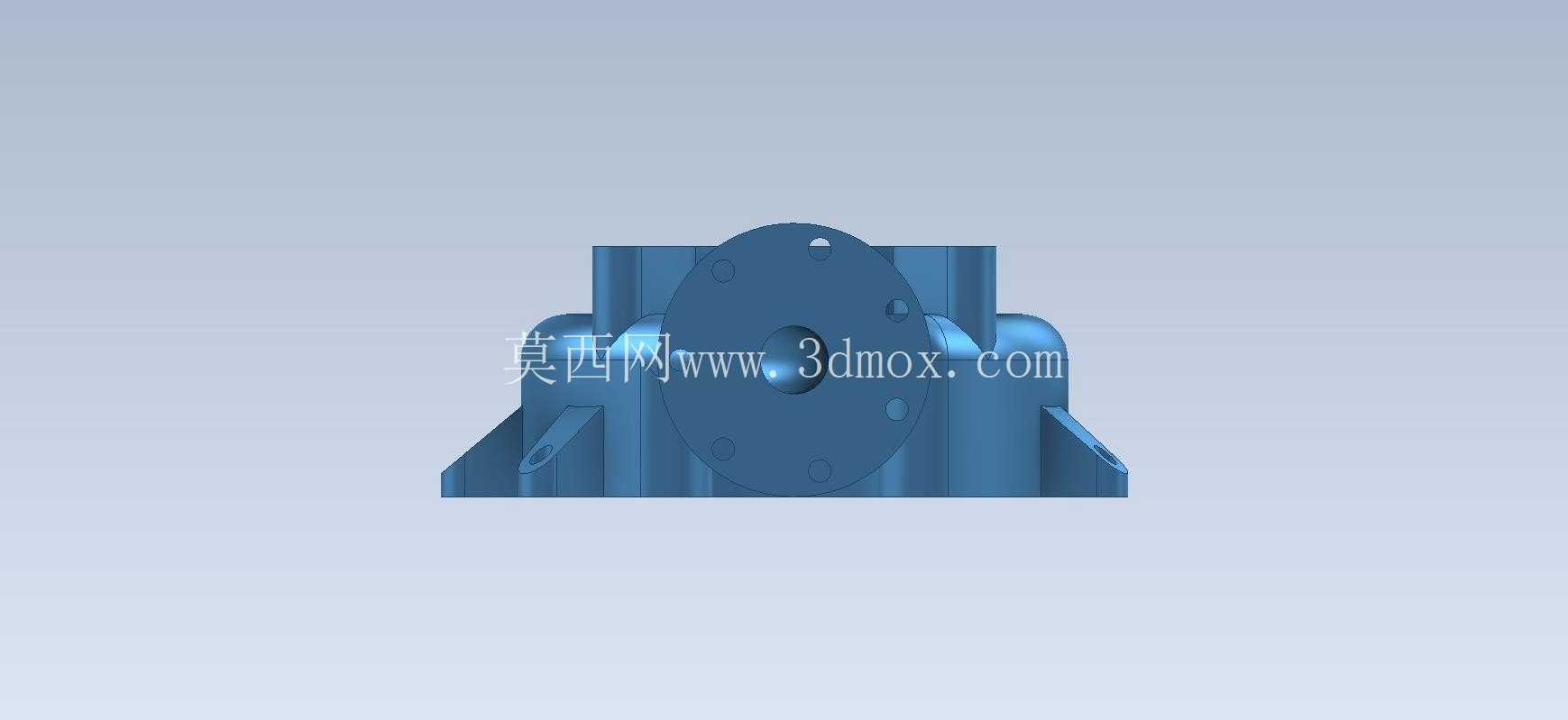

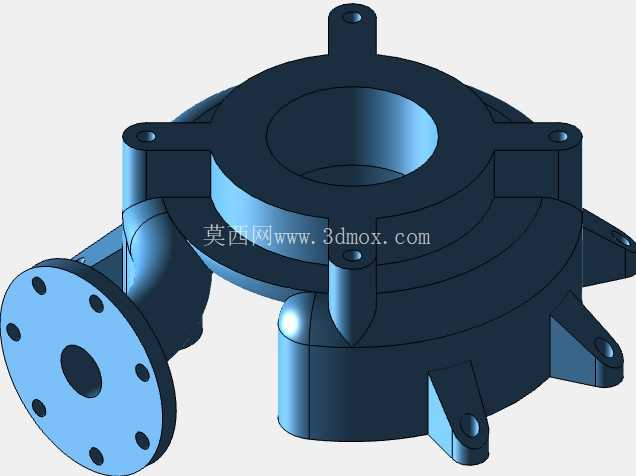

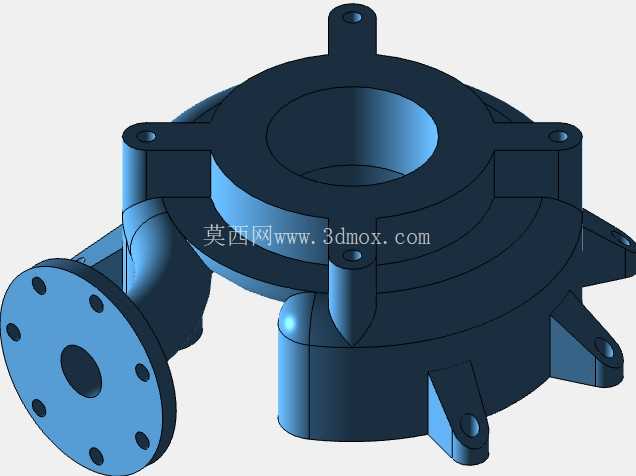

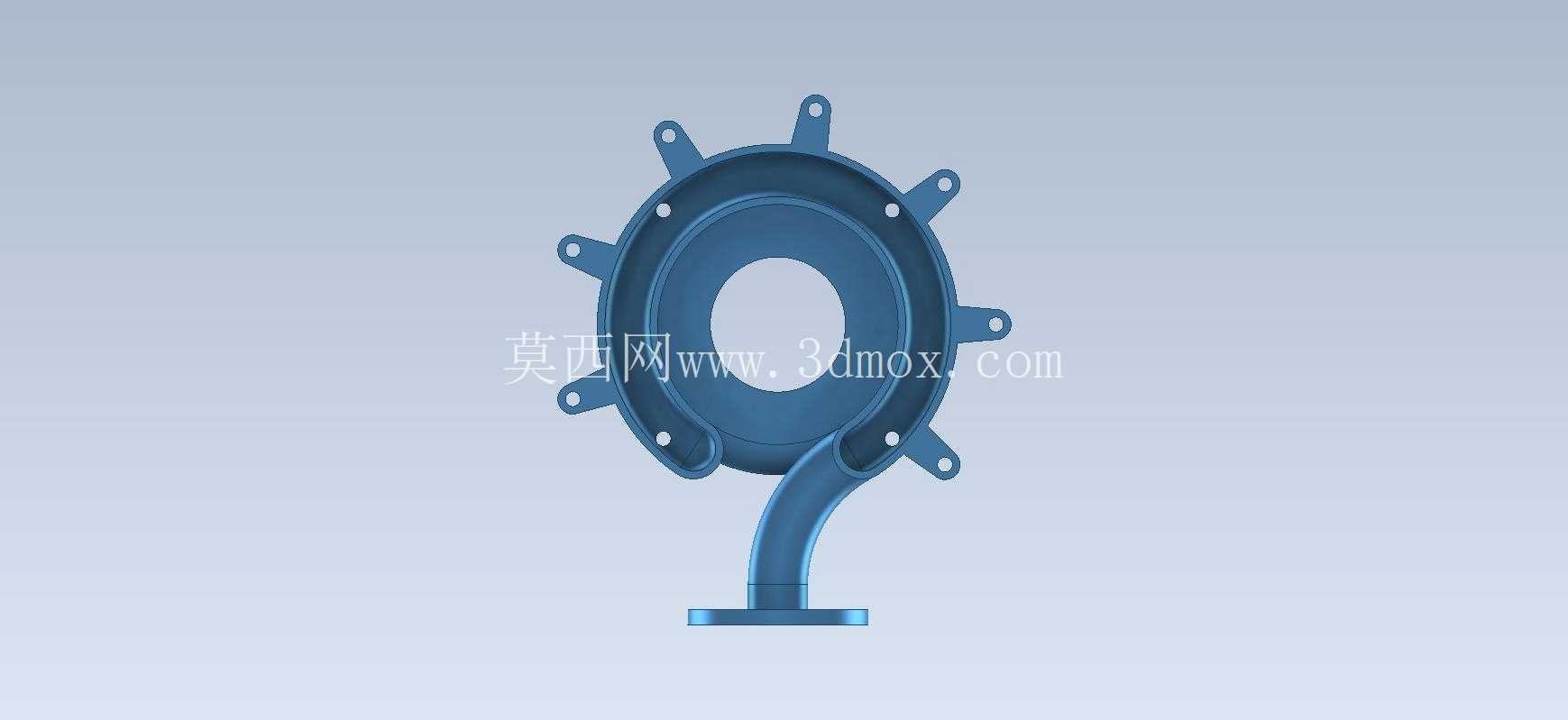

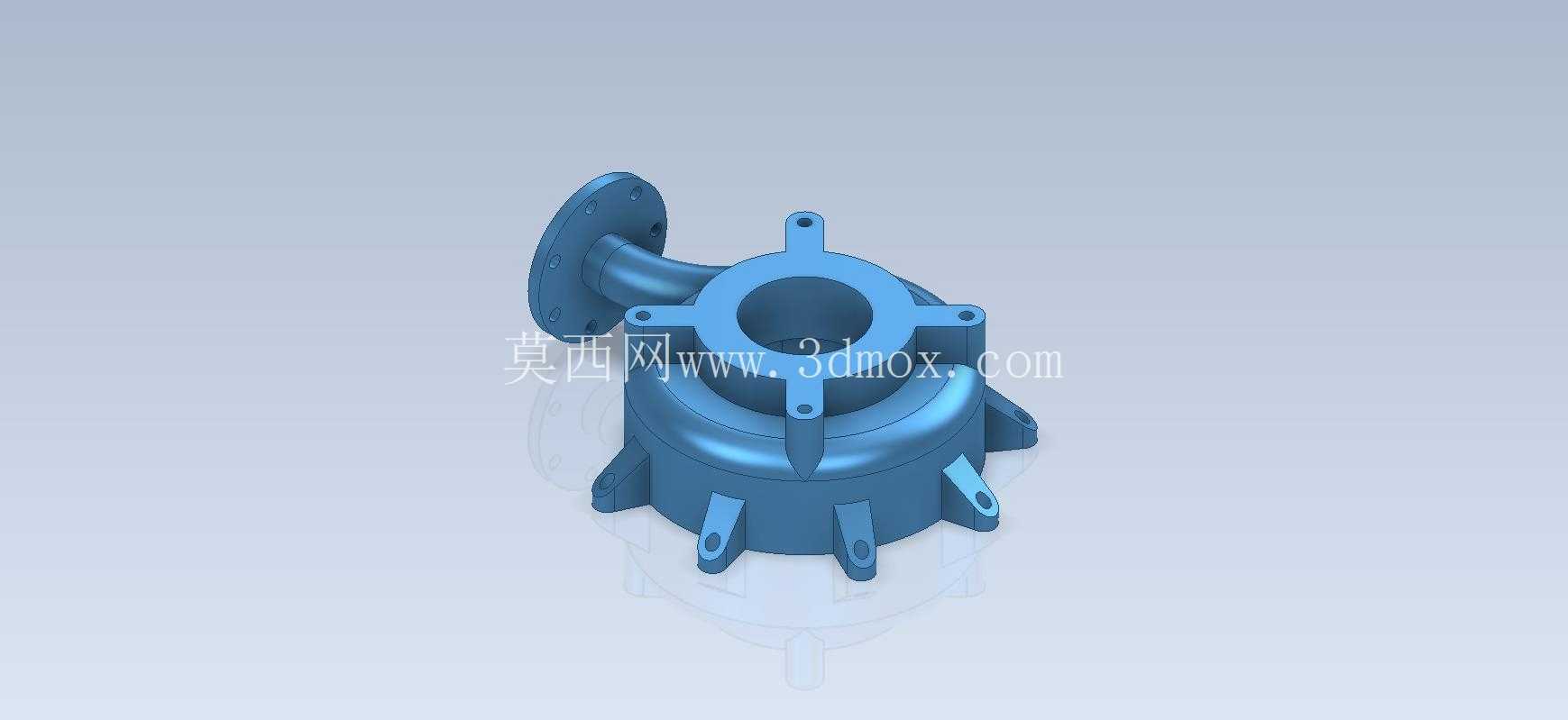

做这类多接口壳体建模练习的时候，最先要捋清的是各个接口的空间角度关系，不能上来就盲目拉伸凸台，很容易出现后期装配干涉的问题。这个壳体主体是回转腔体结构，顶部带均布安装凸耳的法兰接口，用来对接上端的驱动端或者管路端，四个凸耳上的安装孔位要和对接件的孔位做同轴度校验，实际生产里如果孔位偏差超过0.1mm，装配的时候螺栓就会穿不进去，强行紧固还会导致壳体密封面受力不均出现泄漏。侧部伸出的带法兰接口是侧向介质流道，这个接口和主体腔体的夹角不是直角，建模的时候要先做基准面的偏移和角度约束，再做流道的布尔切除，保证流道内壁过渡顺滑，没有直角拐点，不然介质流经的时候会形成紊流，增大流阻，还容易在拐角处堆积介质杂质，长期运行会造成流道堵塞。

从实际应用场景来看，这类壳体多用在小型流体输送设备、低压管路分流节点或者小型真空泵的腔体结构上，工作压力一般不超过1.6MPa，材质多选用铸铝或者灰铸铁，铸铝材质重量轻，适合移动类小型设备，灰铸铁的减震性好，适合固定安装的工况。设计的时候首先要确定主体腔体的内径尺寸，这个尺寸直接决定了内部过流面积，要匹配额定流量下的介质流速，一般液体介质流速控制在2-3m/s，气体介质可以适当提高到10-15m/s，流速过高会带来过大的沿程压力损失，还会对腔体内壁造成冲刷磨损。

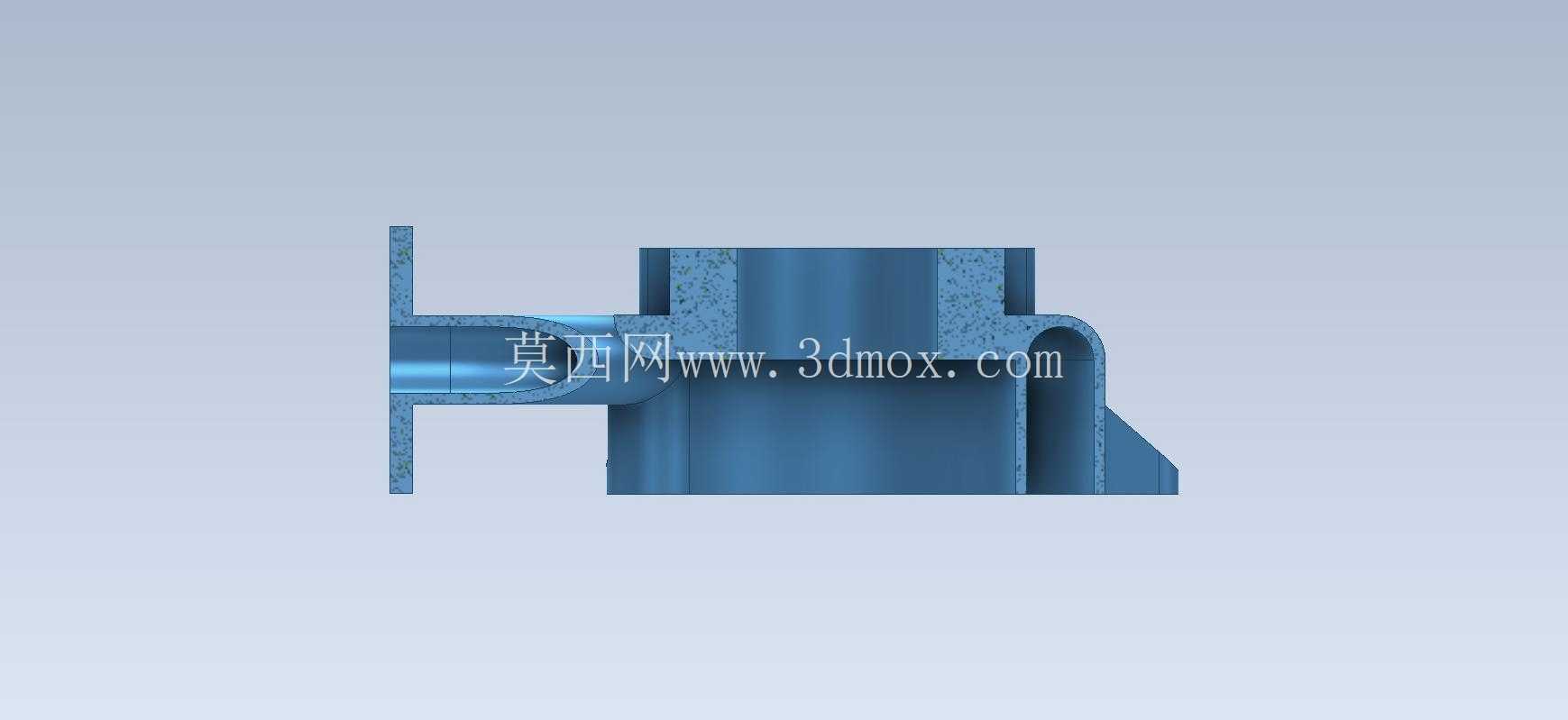

安装边界上，除了顶部和侧部的法兰对接面，壳体下部还有三个带安装孔的支脚，这三个支脚的安装平面要做共面约束，平面度公差控制在0.05mm以内，不然设备安装固定后会出现壳体翘曲，长期运行受振动影响容易在支脚和主体的连接位置产生应力集中，出现开裂问题。支脚上的安装孔要做沉头设计，避免紧固螺栓的头部突出安装面，影响周边部件的布置。建模过程中要注意各个壁厚的均匀性，主体壁厚一般取5-8mm，法兰位置因为要做密封面和螺栓孔，壁厚要适当加厚到10-12mm，支脚和主体连接的位置要做圆角过渡，圆角半径不小于壁厚的1/3，避免铸造的时候出现应力集中导致的冷隔或者裂纹缺陷。

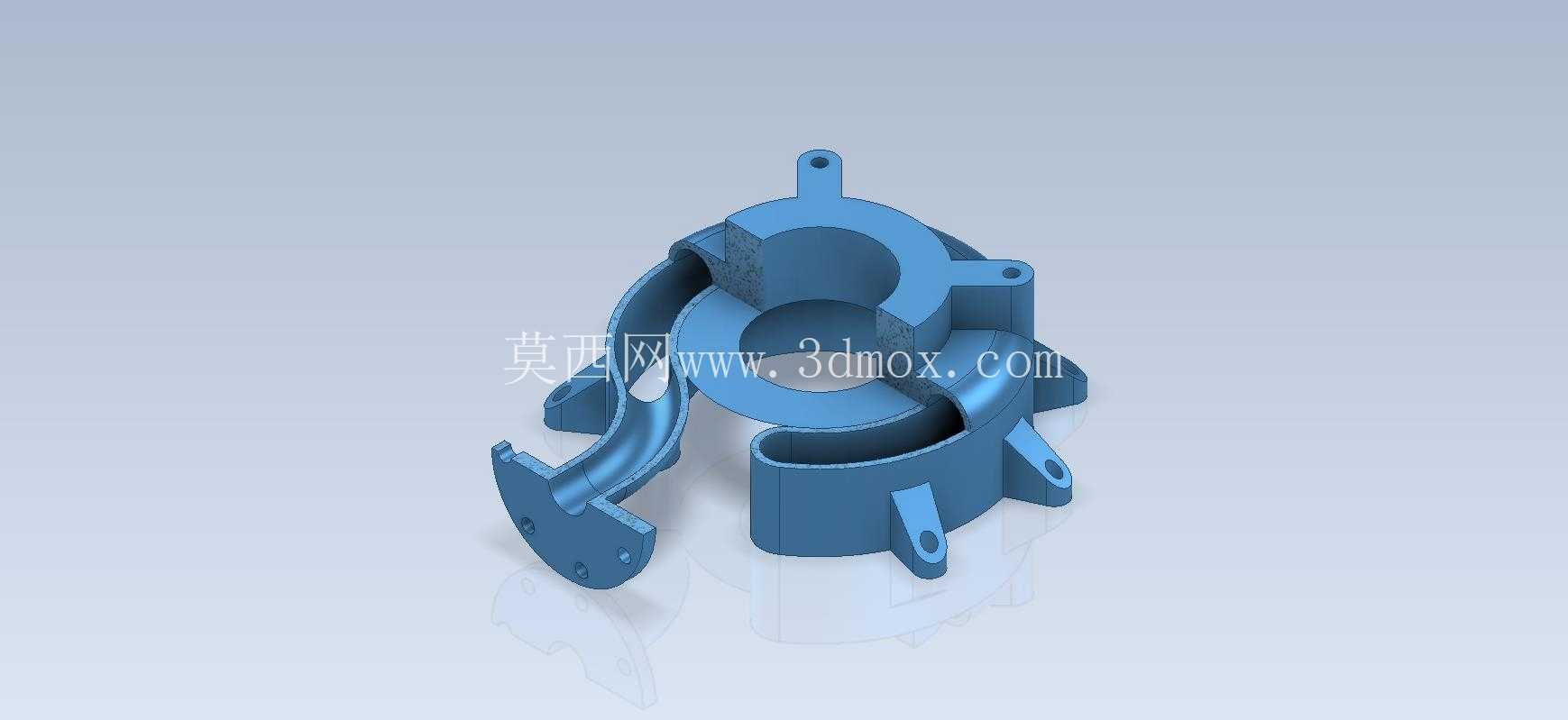

流道和主体腔体的交接位置要做倒圆角处理，不能留尖锐棱边，一方面是减少介质流动的阻力，另一方面也是避免铸造的时候出现清砂困难的问题，尖锐内角位置的型砂很难清理干净，运行的时候脱落会进入介质流道，损坏下游的设备部件。顶部法兰的密封面要做凸台设计，密封面的表面粗糙度要达到Ra3.2以上，才能保证密封垫片压紧后不会出现泄漏，法兰上的螺栓孔位置要均匀分布，孔中心距的公差要控制在±0.1mm以内，保证和对接法兰的互换性。

做这类基础建模练习的时候，不能只追求外形相似，要把实际工程里的工艺约束、装配约束都考虑进去，比如拔模角度的设置，铸造件的所有非加工面都要做1-3度的拔模斜度，方便脱模，不然生产的时候模具脱模困难，会拉伤铸件表面。还有加工余量的预留，所有密封面、安装孔的位置都要预留1-2mm的加工余量，方便后期机加工达到尺寸精度要求。很多初学者做练习的时候容易忽略这些工艺细节，建出来的模型看着外形没问题，实际根本没法投入生产，这也是基础练习里需要重点打磨的部分，要把建模思维从单纯的画形状，转到兼顾结构功能、加工工艺、装配要求的工程化思维上。

另外在做空间角度的接口定位时，尽量使用参考几何体做全约束，不要用拖动的方式随意放置特征，不然后期修改尺寸的时候很容易出现特征报错，参数化建模的核心就是全尺寸约束，方便后续根据流量、压力参数的调整快速修改模型尺寸，比如需要增大流量的时候，只需要修改主体腔体的内径参数、侧流道的直径参数，其他关联的特征会自动更新，不用重新绘制，这也是参数化三维设计在工程里的核心优势，能大幅提高设计迭代的效率。
