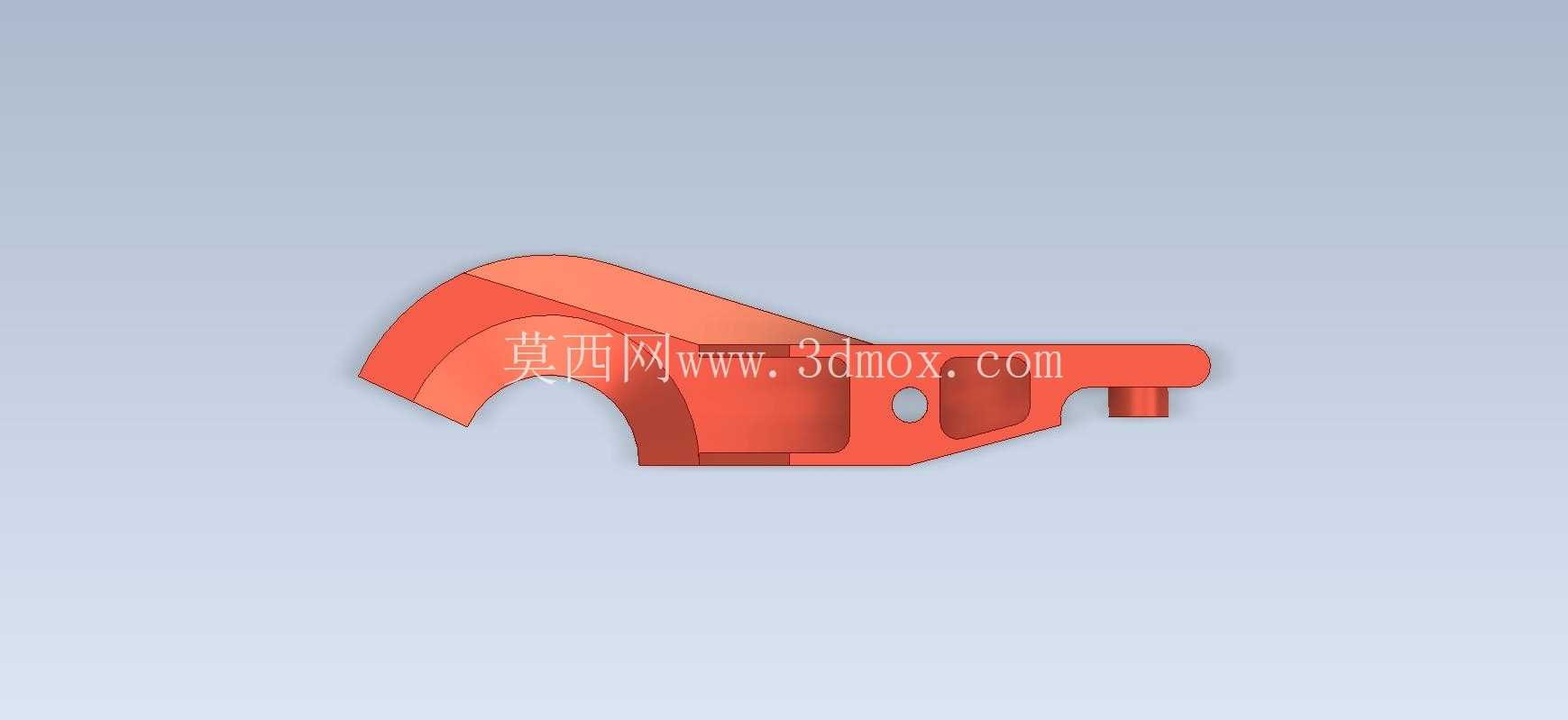

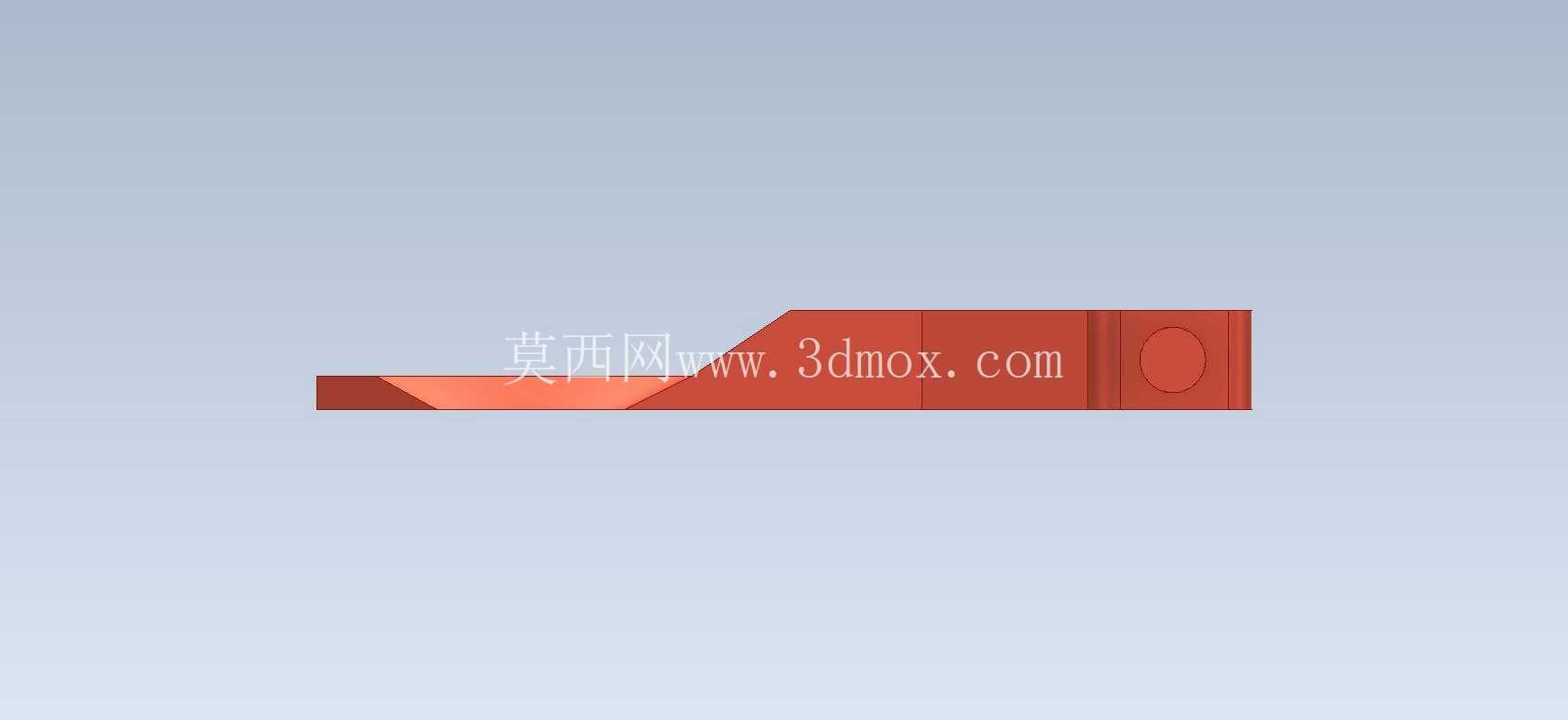

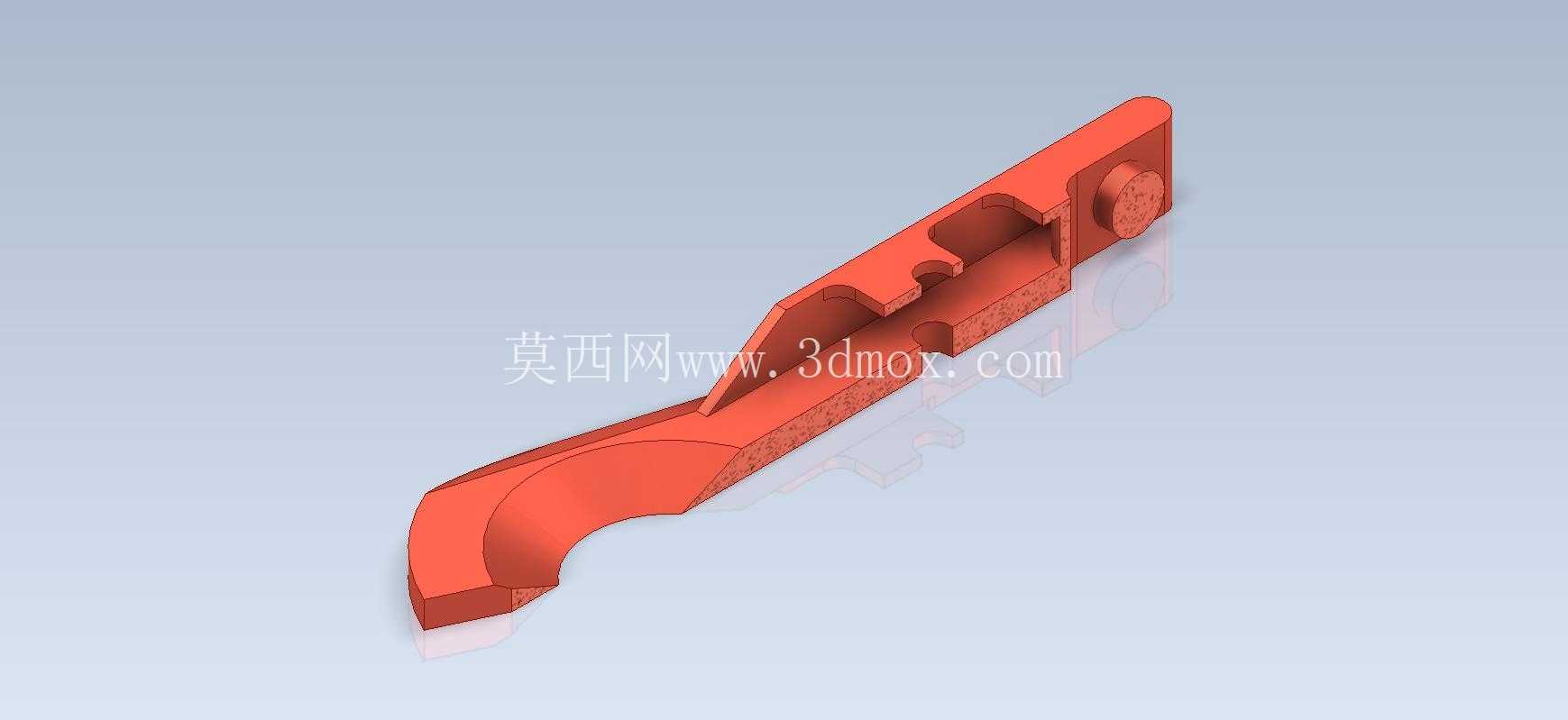

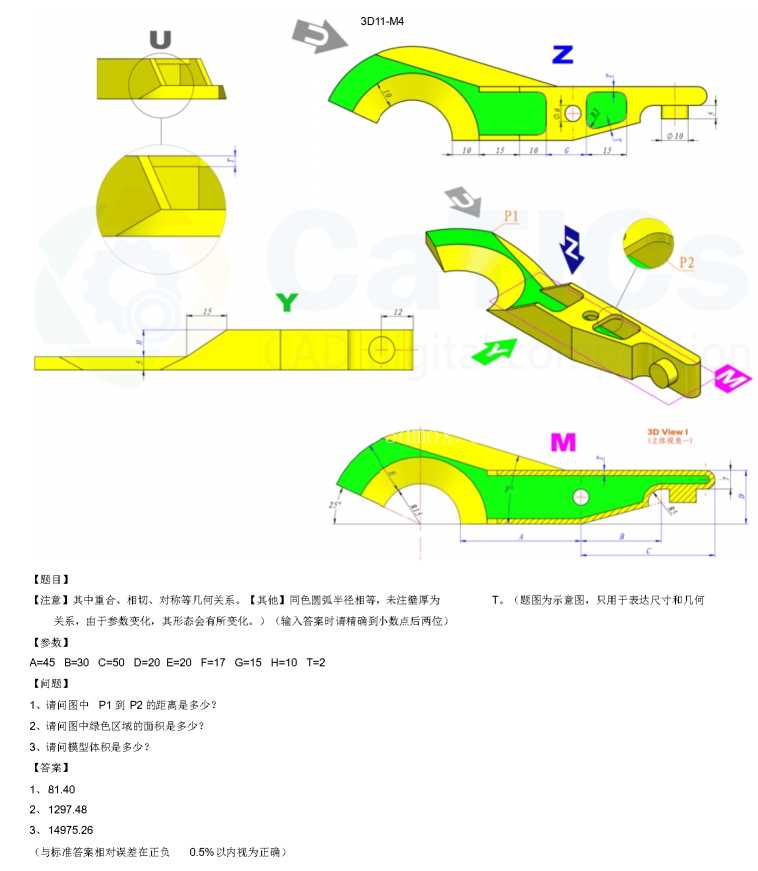

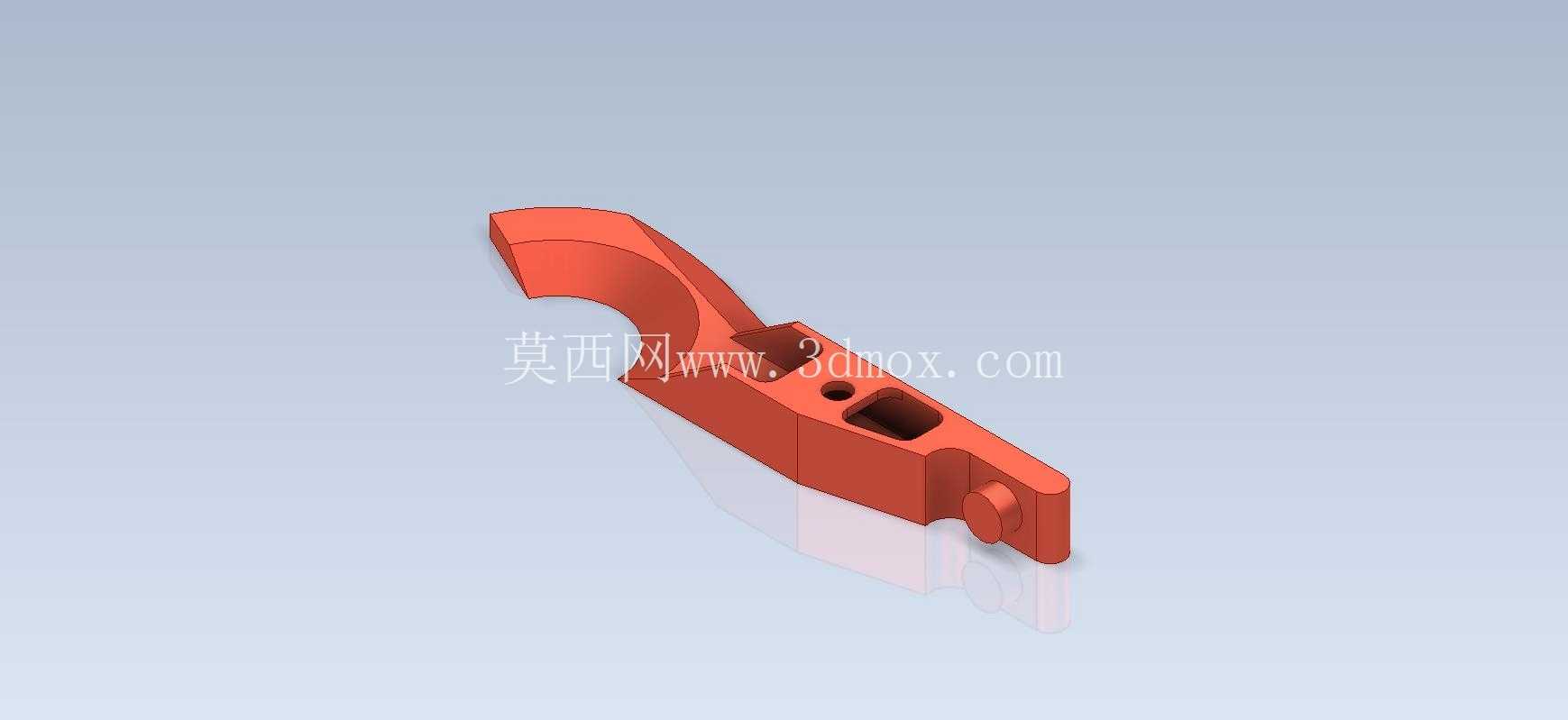

CATICS竞赛级异形杠杆锁紧构件练习模型

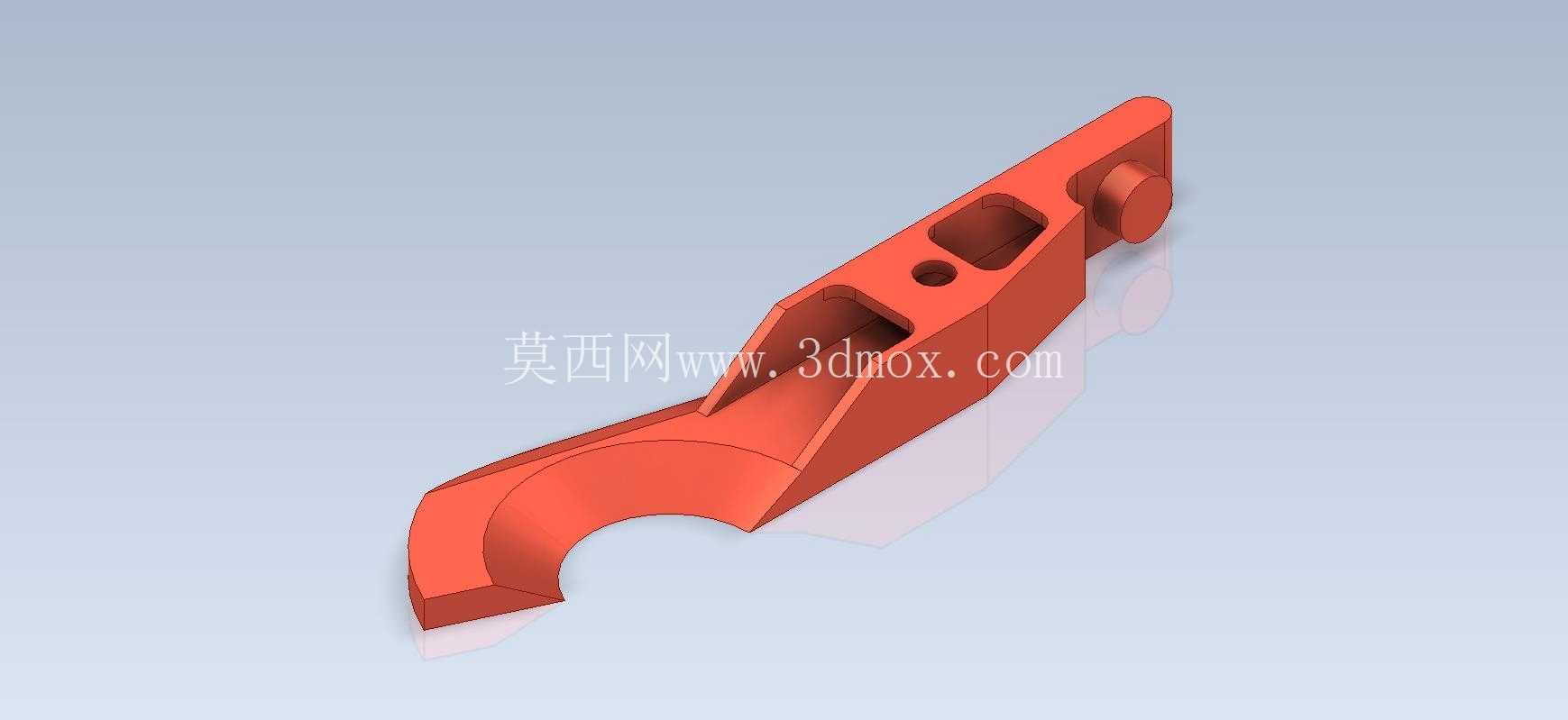

　　日常做三维建模练习的时候，这类带弧形卡口、侧向凸台的杠杆类零件，是练手的绝佳素材，很多人刚接触参数化建模的时候，容易在这类混合了拉伸、切除、曲面过渡的零件上踩坑，要么是特征顺序搞反导致后续修改全报错，要么是圆弧和直面的衔接处做不出顺滑的过渡，要么是安装孔位的同轴度没法保证。先从实际应用场景说，这类构件本质是手动锁紧机构里的受力杠杆，常见于小型工装夹具、快换压具、设备舱门的锁止结构里，一端的圆柱凸台是铰接转轴位，要套在固定销轴上实现整个零件的摆动，中间带弧形缺口的位置是卡合位，工作的时候绕转轴转动，弧形卡口就能卡在对应的定位销或者轴杆上，通过杠杆力把被固定件压紧，尾部的两个镂空方槽一方面是减重，另一方面是给手动扳动或者拨杆驱动留出施力空间，中间的小圆孔是定位孔，当构件转到锁紧工位的时候，这个孔可以插入保险销防止意外松脱。

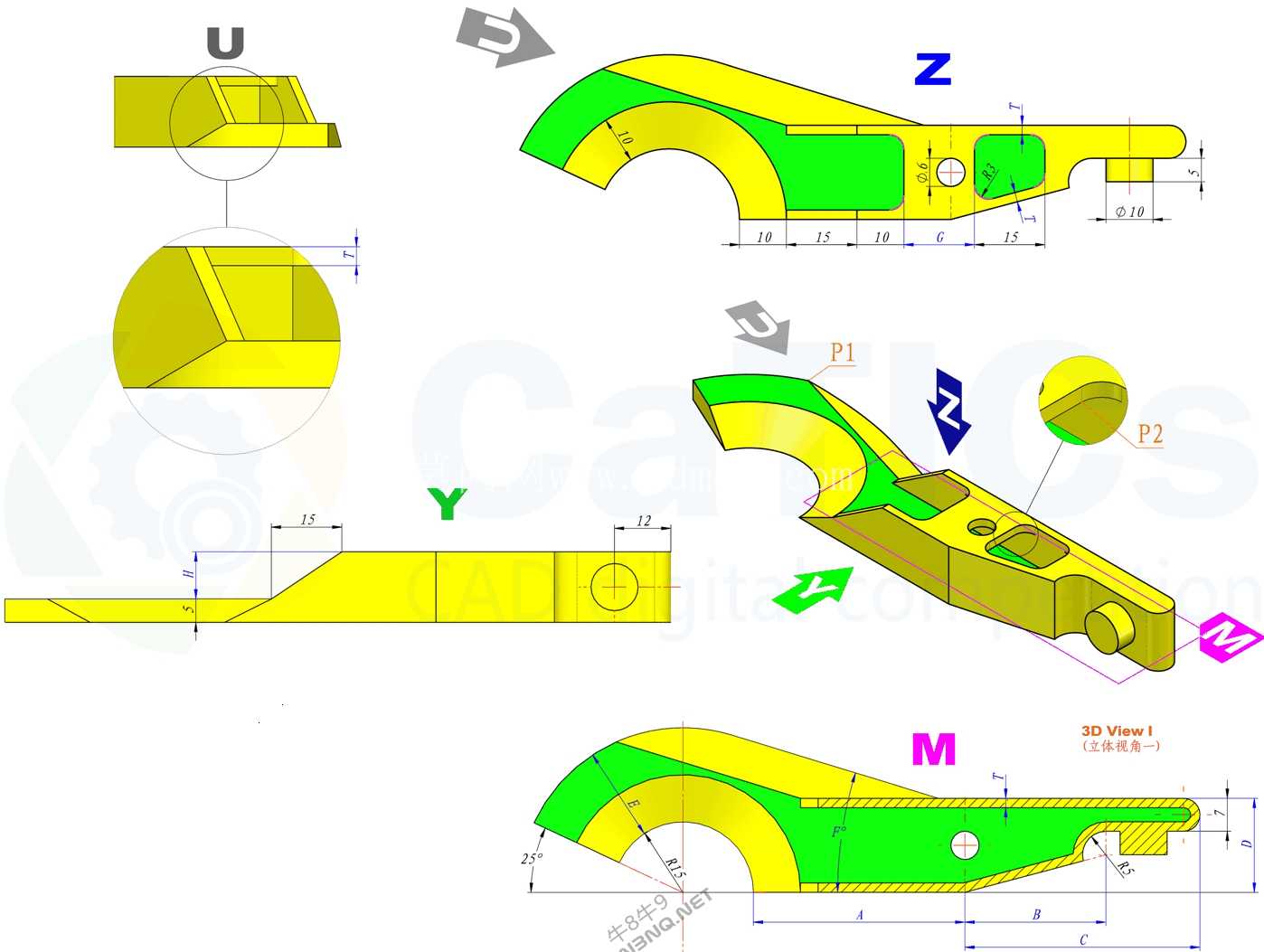

　　做这个零件的建模思路不能上来就瞎拉凸台，得先把核心的基准面定好，首先要确定铰接凸台的轴线位置，这是整个零件的转动基准，所有后续特征都要围绕这个轴线来做尺寸约束。然后是主体的倾斜走向，这个零件不是平直的杆，是带一定上扬角度的异形杆，做主体轮廓的时候要先画好中心线，确定弧形卡口的圆心位置——这个卡口的圆弧不是随便画的，它的圆心要和工作状态下被卡合的轴件圆心匹配，转动过程中卡口要能顺利滑入卡合位，不会出现干涉卡滞，锁紧之后还要有足够的包角保证不会脱开，一般这类锁紧卡口的包角要做到120度以上，才能保证受振动的时候不会松脱。

　　然后说尺寸和安装边界，铰接端的圆柱凸台厚度要比主体杆身厚2到3毫米，保证铰接的时候有足够的接触面积，不会因为受力集中把凸台掰断，凸台中心的铰接孔要做公差预留，一般和销轴的配合选H8间隙配合，保证转动顺畅不会卡涩。主体杆身的厚度要根据受力来定，这类手动锁紧的杠杆，一般受力在100牛到300牛之间，杆身厚度选6到8毫米的工程塑料或者压铸铝合金就足够，不会出现受力变形。尾部的两个镂空方槽不能开得太靠近边缘，槽边到零件外壁的壁厚至少要留2.5毫米以上，不然压铸或者注塑的时候容易出现填充不满，或者受力的时候从槽边开裂。中间的定位小圆孔位置要精准，必须是锁紧到位之后刚好和基座上的保险销孔同轴，偏差不能超过0.1毫米，不然保险销插不进去。很多新手做这个零件的时候容易忽略的是过渡圆角，所有的棱边都要做R0.5到R1的圆角，尤其是受力集中的拐角位置，比如弧形卡口和杆身衔接的地方、铰接凸台和杆身连接的位置，要是做直角的话，受力的时候很容易出现应力集中，反复扳动几次就会从拐角处断裂。还有零件底部的弧形让位结构，就是卡口下方的那个内凹弧面，这个是为了转动的时候避开基座上的凸起结构，做这个弧面的时候要做运动仿真检查，整个转动行程里不能和基座零件有干涉，尤其是转到最大开启角度的时候，要留至少1毫米的安全间隙，防止加工误差导致装配的时候磨到。

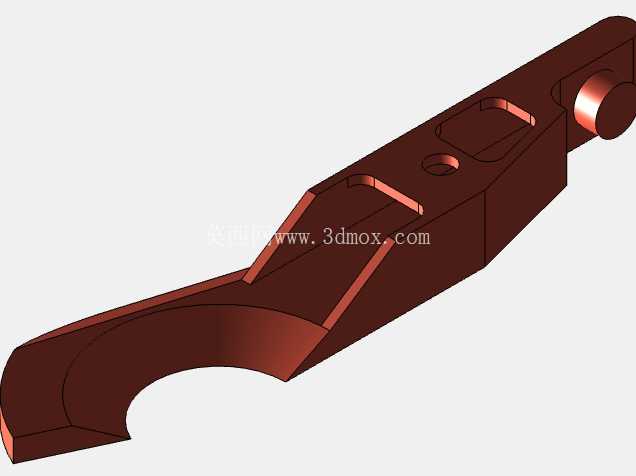

　　从建模练习的角度说，做这个零件能练到很多实用的技巧：比如多基准面的草图绘制，因为零件是倾斜的，很多草图不能在默认的三个基准面上画，需要建辅助基准面；比如拉伸特征里的拔模处理，要是做压铸零件的话，所有沿开模方向的面都要做1到1.5度的拔模斜度，方便脱模；比如切除特征的顺序，要先做主体的大轮廓，再做镂空槽和小孔，最后做圆角和倒角，要是先做圆角再切槽，后面改尺寸的时候很容易出现特征失败。另外这个零件的渲染练习也很有代表性，红色的塑料质感或者喷塑金属质感，能练习材质的粗糙度、反光度调节，打光的时候要突出弧形面的过渡，把零件的立体感表现出来。实际生产里这类零件一般用压铸铝合金做，表面做喷塑处理，耐磨还防锈，要是用在低成本的工装里，也可以用增强尼龙注塑，重量轻还不生锈，不管用哪种工艺，建模的时候都要考虑工艺性，比如壁厚要尽量均匀，不能出现突然的壁厚变化，不然压铸的时候会有缩孔，注塑的时候会有气泡。铰接孔的位置可以做个衬套槽，压入铜衬套之后能提升耐磨度，延长整个锁紧机构的使用寿命，毕竟铰接位置是反复转动的，要是直接用铝合金或者塑料和钢销轴摩擦，用不了多久就会磨旷，导致锁紧精度下降。
