单缸风冷内燃机缸体总成结构设计

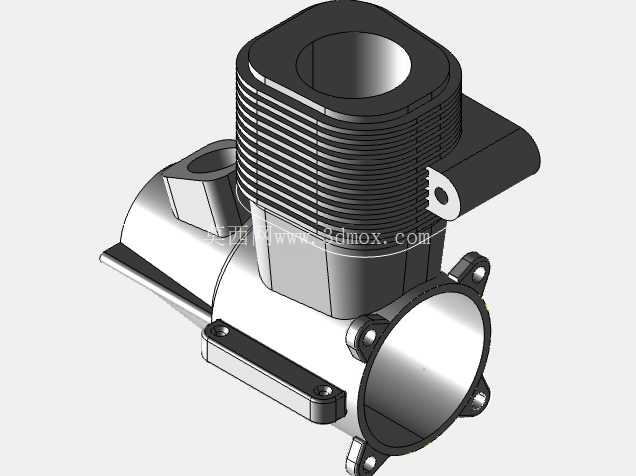

　　该结构为小型单缸风冷内燃机的缸体总成，是小型通用动力设备的核心承载部件，常见应用于园林植保机械、小型发电机组、迷你摩托、航模动力以及便携作业机具的动力单元中，承担着活塞运动导向、燃烧热量导出、周边附件安装定位的多重功能。从结构设计逻辑来看，上部缸筒区域外壁设计有密集的环形散热鳍片，鳍片采用等间距排布，厚度从根部到外缘逐步收窄，既保证了鳍片与缸筒本体的连接强度，避免压铸成型后出现缩孔缺陷，也最大化拓展了与空气的接触面积，配合设备运行时的强制风冷气流，可将缸内燃烧产生的热量快速导出，保证缸筒工作温度维持在合理区间，避免活塞环因过热出现卡滞、润滑油碳化失效等问题。

　　缸筒上部的方形凸台为进气接口安装位，端面预留了密封槽结构，可安装密封垫后与进气歧管紧密贴合，保证进气通路的密封性，减少进气负压损失。侧面伸出的带孔凸耳为消音器或化油器的安装固定位，孔位内嵌铜套设计，可避免反复拆装造成的螺纹滑牙，提升部件的维护便利性。下部曲轴箱腔体采用一体化压铸成型结构，端面设计有一圈均匀分布的螺栓安装凸台，每个凸台位置都做了局部加厚处理，可承受曲轴运转时产生的交变冲击载荷，避免长期运行后结合面出现渗油问题。腔体侧面的两个带安装孔的凸耳为整机固定脚，安装孔位的中心距经过严格公差控制，可直接匹配通用小型动力的机架安装位，无需额外制作转接支架，降低整机装配的适配成本。

　　腔体下部的大口径开口为曲轴端盖安装位，止口尺寸与端盖的配合公差控制在H7/g6区间，既保证装配时的同轴度要求，也能保证结合面的密封性能，避免曲轴箱内的润滑油泄漏。从安装边界来看，缸体总高度控制在适配50cc排量级的尺寸区间，散热鳍片的最大外径不会超出小型动力设备的常规护罩安装范围，侧面安装凸耳的突出距离经过优化，不会与机架、油箱等周边部件产生运动干涉。设计过程中充分考虑了压铸工艺的成型特性，所有转角位置都做了R2-R3的圆角过渡，避免压铸时出现应力集中导致的开裂问题，壁厚整体控制在3-4mm的均匀区间，既保证了缸体的结构强度，也控制了整体重量，符合小型动力设备轻量化的设计要求。缸筒内壁的加工精度要求达到IT7级，表面粗糙度控制在Ra0.8以内，可保证活塞环与缸壁的贴合度，减少窜气、窜油问题，提升内燃机的运行效率与使用寿命。
