六缸气动星形动力装置结构设计

在小型动力演示、教学实验以及低负载气动驱动场景中，这类六缸气动星形动力装置有着独特的应用价值，不同于传统内燃机依赖燃油燃烧做功的模式，它完全依托压缩空气作为动力源，规避了燃油系统配套的点火、供油、尾气处理等复杂结构，在教学演示场景中能够直观展示多缸往复式动力的做功逻辑，也可作为小型气动设备的动力输出单元适配低转速、低扭矩的驱动需求。

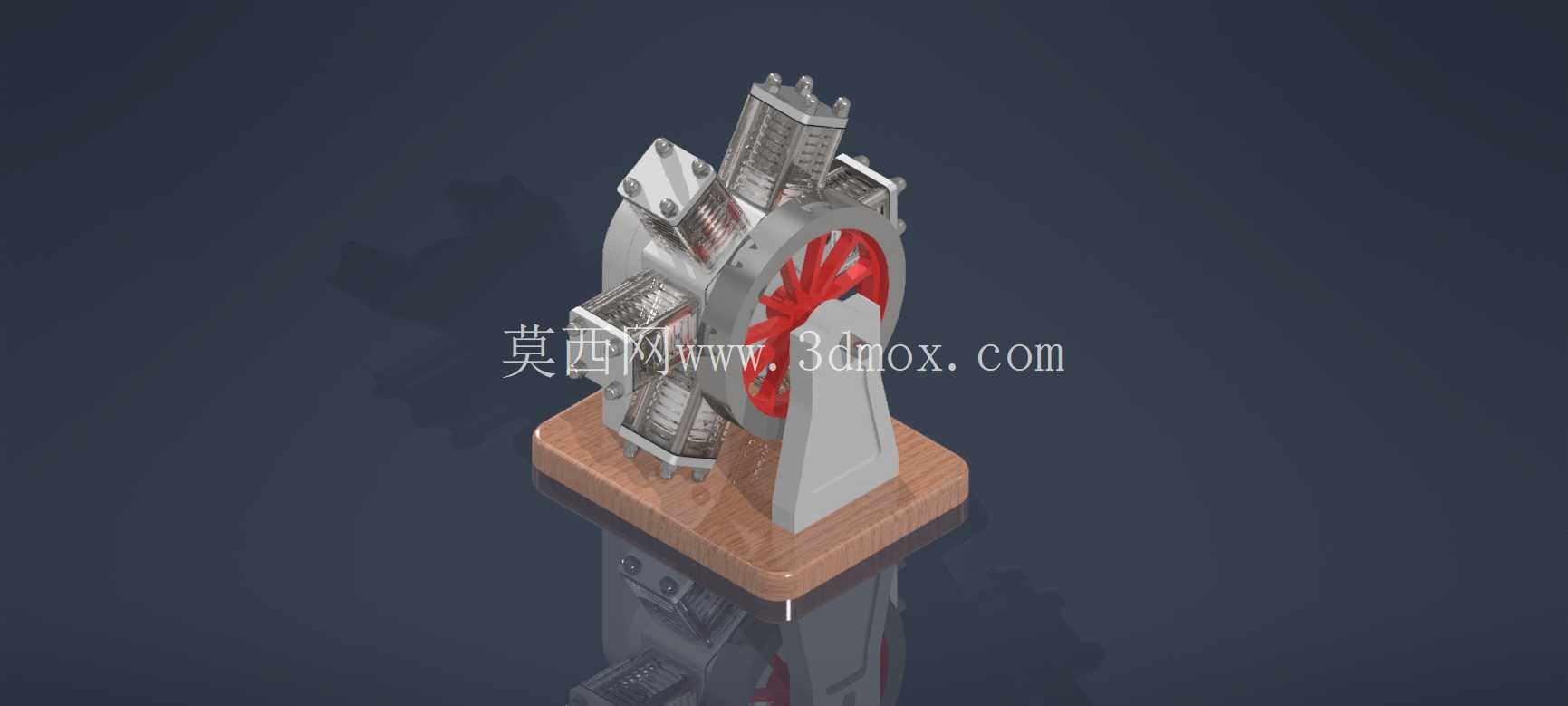

从结构排布来看，六个铝制气缸围绕中央曲轴呈放射状均匀布置，这种星形排布的设计思路最早源于航空活塞发动机，核心优势在于能够在紧凑的径向空间内布置更多气缸，相比直列排布同缸数的动力装置，轴向尺寸可以压缩40%以上，同时所有气缸的散热面直接暴露在外部气流中，不需要额外设计复杂的冷却流道，依靠自然对流即可满足持续运转的散热需求，对于气动驱动的工况来说，这种排布还能让各缸做功时对曲轴的作用力更均匀，降低曲轴运转过程中的径向跳动量。

动力传输路径的设计上，压缩空气通过派克软管倒钩接口接入阀壳组件，阀壳内部的配气结构会根据曲轴的转动角度，按固定做功顺序向对应气缸输送压缩空气，引导气流推动活塞做往复直线运动，活塞的往复动作通过角接触球轴承支撑的连杆结构传递到中央曲轴，将直线运动转化为旋转运动输出。这里选用角接触球轴承作为曲轴支撑件，是考虑到星形排布下曲轴会承受多个方向的径向载荷，角接触球轴承可以同时承受径向和一定的轴向载荷，相比深沟球轴承能更好地适配多缸交替做功带来的复杂受力工况，减少支撑位置的磨损量，提升运转稳定性。

为了平衡多缸做功间隔带来的转速波动，装置在曲轴输出端配置了重型不锈钢飞轮，飞轮的转动惯量经过匹配计算，能够存储做功冲程的多余能量，在非做功冲程释放能量带动曲轴持续转动，避免出现转速忽快忽慢的卡顿现象，同时飞轮自身的动平衡精度控制在G2.5级别，确保高转速运转时不会产生额外的振动。整个动力主体通过紧固件牢牢固定在实心橡木底座上，底座的平面度经过精加工处理，与动力单元的安装面完全贴合，橡木材质自身的阻尼特性可以吸收一部分运转时产生的振动，避免装置放置在硬质台面上出现共振位移，安装边界上底座预留了四个沉头安装孔，可以通过螺栓将整个装置固定在实验台或者设备机架上，适配不同的安装场景。

气缸部分采用6061铝合金加工而成，这种材料的比强度高，重量轻，同时具备良好的导热性，能够快速将活塞往复摩擦产生的热量散发出去，气缸内壁经过珩磨处理，表面粗糙度控制在Ra0.8以内，降低活塞往复运动的摩擦阻力，活塞上配置的密封圈采用低摩擦阻力的聚氨酯材质，既保证气缸腔室的密封性，减少压缩空气的泄漏量，又不会因为摩擦阻力过大消耗过多的输出动力。配气阀壳的内部气道经过流线型优化，减少压缩空气在气道内流动时的压力损失，提升压缩空气的能量利用率，倒钩式的进气接口可以直接适配通用的气动软管，不需要额外的转接头，现场安装接驳十分便捷。

在实际应用场景中，这类气动星形动力装置可以作为高校机械原理课程的教学演示模型，让学生直观理解径向发动机的配气逻辑、曲柄连杆机构的运动原理，也可以作为小型气动传送带、小型展示装置的动力源，相比电机驱动，它的运转过程具备更强的机械展示性，同时不需要配套电气控制系统，仅通过调节压缩空气的进气压力就可以实现输出转速和扭矩的无级调节，进气压力在0.2MPa到0.6MPa区间内可以稳定运转，输出转速范围覆盖100rpm到500rpm，能够满足多数低负载演示类场景的动力需求。

从设计细节来看，所有外露的紧固件都采用不锈钢材质，避免长期放置出现锈蚀影响外观和拆装便利性，气缸与曲轴箱的连接位置设置了密封垫片，防止润滑油泄漏同时避免外界灰尘进入曲轴箱内部，曲轴的输出端预留了标准的轴径和键槽，可以直接配套联轴器、带轮等传动件，不需要额外进行二次加工，降低了用户的适配成本。整体结构的拆装逻辑清晰，拆下气缸固定螺栓就可以单独取出单个气缸进行密封圈更换或者维护，不需要完全拆解整个动力单元，日常维护的操作难度很低。
