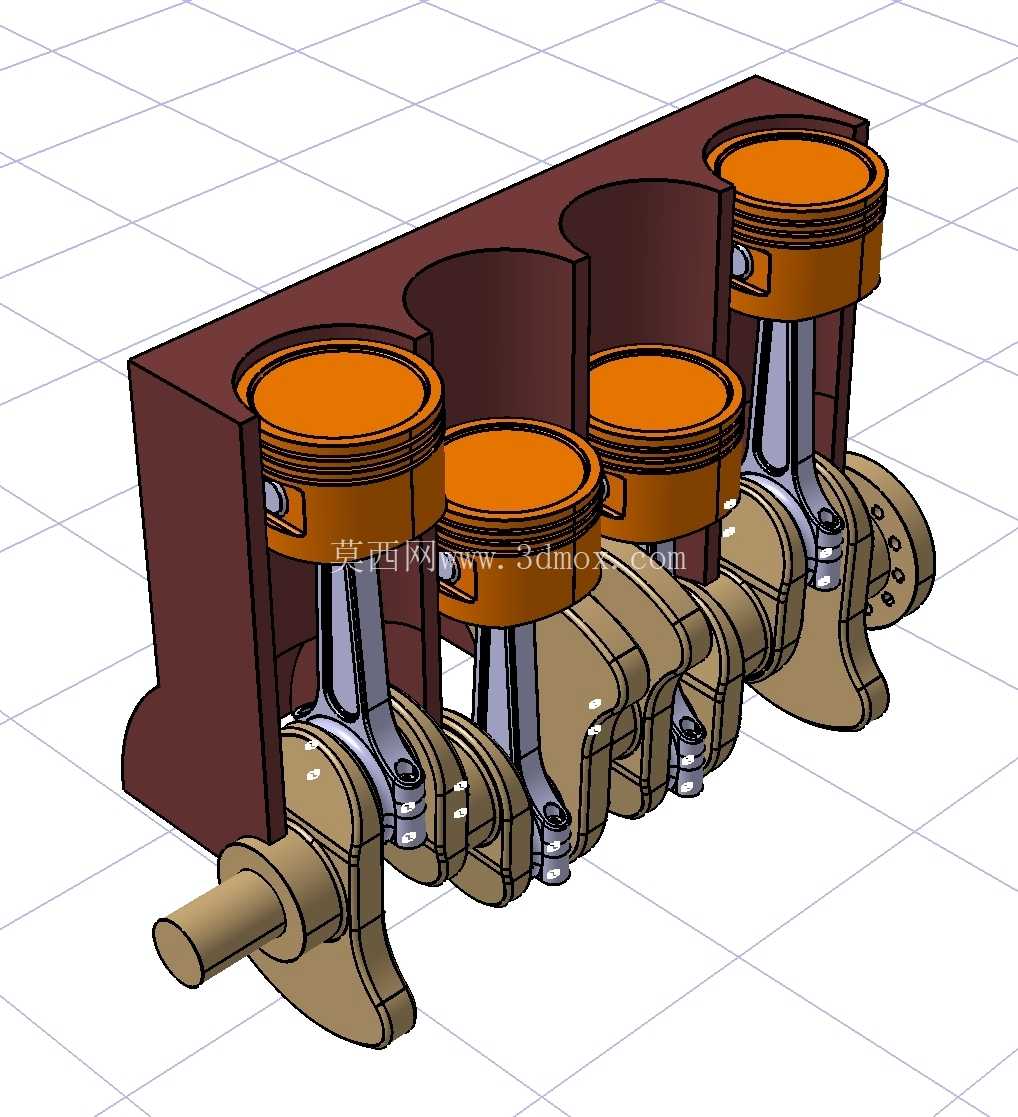

直列四缸发动机核心运动机构简化装配

　　这套直列四缸动力核心的简化装配结构，主要面向动力总成原理验证、教学演示以及初期方案选型阶段的结构校核场景，完全围绕内燃机核心运动转换逻辑搭建，剔除了外围进排气、冷却、润滑等附属系统，把所有视觉焦点集中在动力传递的核心路径上，能让结构设计人员快速理清往复运动到旋转运动的转换逻辑，不用在非核心结构上分散精力。从实际用途来看，这套结构既可以作为职业院校机械类专业讲解内燃机工作原理的具象演示载体，也能作为动力总成设计新人熟悉曲柄连杆机构配合关系的练习参照，甚至在小型通用动力设备的初期方案论证阶段，也能直接借用这套核心运动逻辑做空间布局校验，快速确认缸体排布、曲轴行程、连杆长度之间的匹配关系，避免初期方案出现硬干涉问题。功能特性上，这套结构完整还原了直列四缸发动机的做功顺序逻辑，四个活塞按照预设的相位差排布在曲轴的四个连杆轴颈上，能完整复现1-3-4-2或者1-2-4-3的常规做功循环，活塞在缸筒内的往复运动通过连杆传递到曲轴，转化为曲轴的连续旋转输出，活塞环的限位结构、连杆大头的剖分连接结构、曲轴主轴颈的支撑结构都做了符合工程实际的简化还原，没有遗漏核心的配合关系，同时去掉了螺栓、密封件、卡簧等细小标准件，让整个运动链路的展示更加清晰直观。

　　设计思路上完全遵循DMU运动学仿真的核心需求，所有零件的配合基准都做了统一对齐，缸体的缸筒中心与曲轴主轴颈中心的垂直度、连杆大小头中心距与曲轴曲柄半径的匹配关系、活塞销中心与活塞轴线的偏置设置都符合常规内燃机的设计参数范围，没有为了视觉效果随意调整比例，整个装配的约束关系完全按照实际运动副来设置，活塞与缸筒之间是滑动副、连杆与活塞销之间是旋转副、连杆大头与曲轴连杆轴颈之间是旋转副、曲轴与缸体主轴承座之间是旋转副，所有运动副的限位范围都符合实际工作状态，不会出现超行程运动或者错位的问题。

　　从安装边界和尺寸逻辑来看，四个缸筒沿曲轴轴向等距排布，相邻缸筒之间的壁厚预留了常规水冷发动机的水套空间，曲轴的前后端都预留了动力输出和飞轮安装的轴段长度，缸体的下边缘完全覆盖曲轴的旋转轨迹，不会出现曲轴旋转时与缸体油底壳安装面干涉的问题，活塞在上止点位置时，活塞顶部与缸体上平面预留了合理的燃烧室高度，活塞在下止点位置时，活塞裙部不会超出缸筒下边缘，整个机构的横向、纵向、高度方向的尺寸比例完全参考量产小排量直列四缸汽油机的参数缩放，所有配合面的间隙都控制在运动仿真允许的合理范围内，既不会因为间隙过大出现运动窜动，也不会因为间隙过小导致运动卡滞。

　　在实际建模练习过程中，这套结构能帮助设计人员快速掌握多运动副配合的约束技巧，理解直列多缸发动机的相位设计逻辑，搞清楚曲柄半径、连杆长度、活塞行程三者之间的几何关系，避免在后续实际产品设计中出现活塞撞气门、连杆运动干涉、曲轴平衡块碰缸体这类常见的低级错误。和完整的发动机模型不同，这套简化结构把所有非核心的外围部件全部剔除，让使用者能把注意力完全集中在核心运动链的配合关系上，不用花费大量时间处理复杂的管路、线束、外围附件的建模和装配，非常适合用来做运动学仿真的入门练习，也能作为方案汇报时的原理展示模型，让非专业背景的人员也能快速看懂内燃机的核心工作逻辑。
