按压式接插电子开关结构建模练习

项目分类:通用五金配件 发布时间:2026-07-14 ID:1198911
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习
  • 按压式接插电子开关结构建模练习

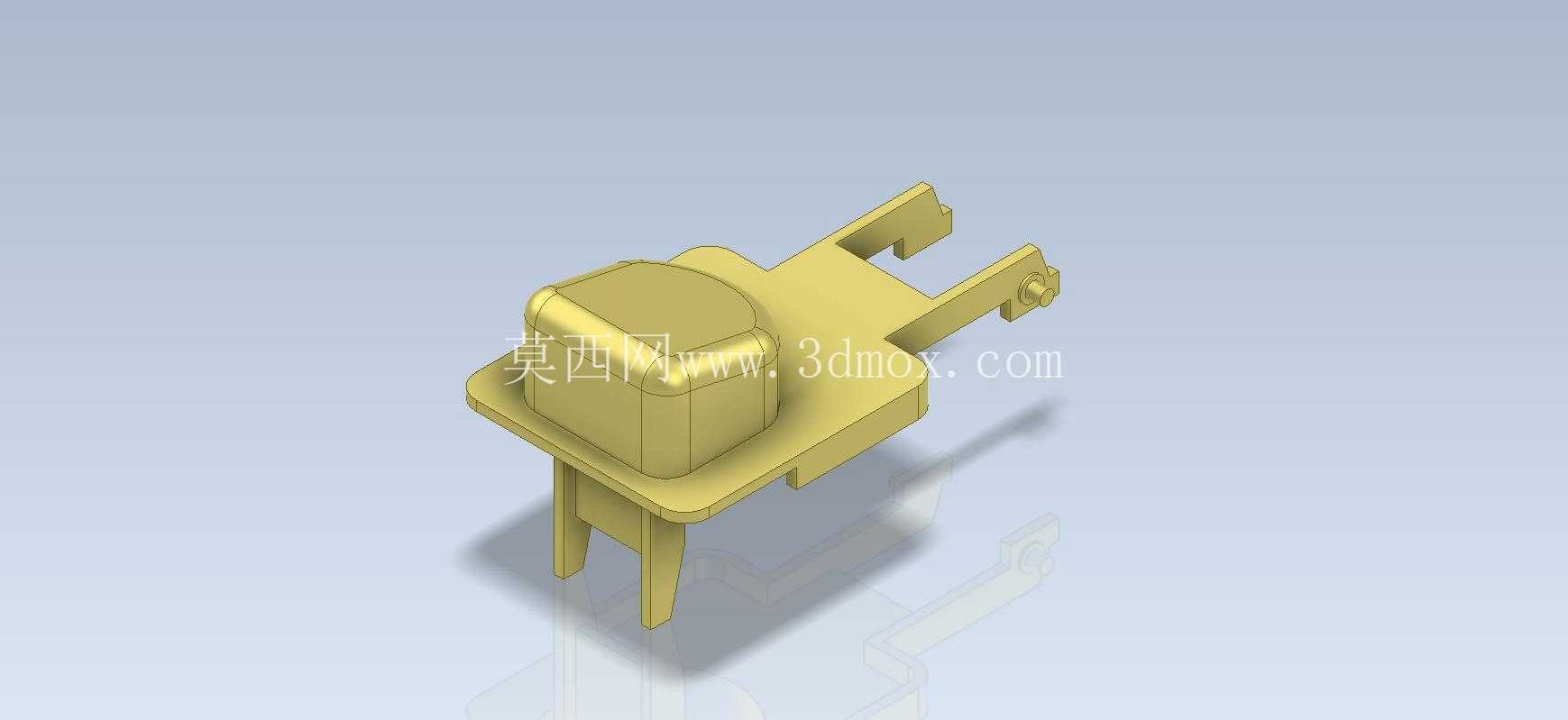

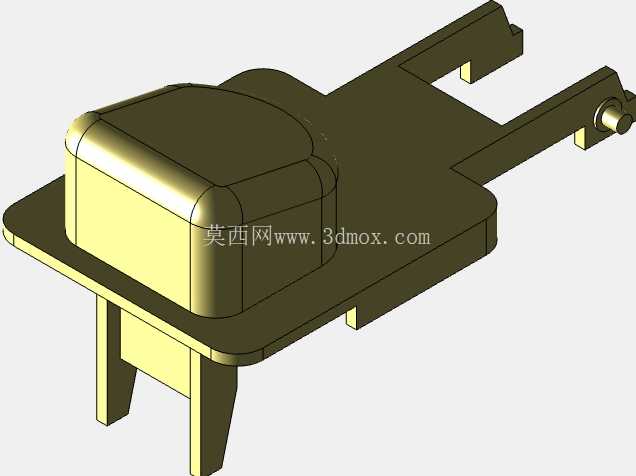

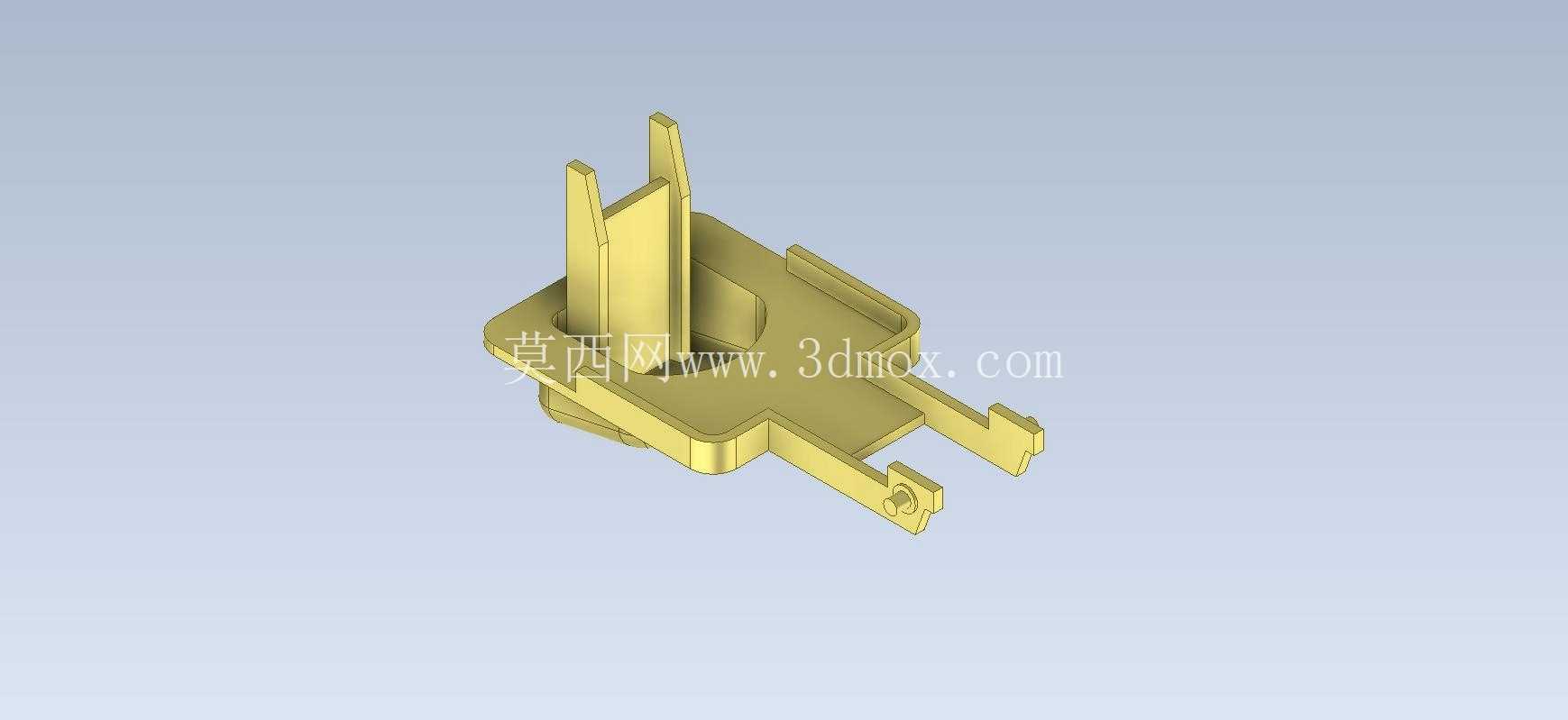

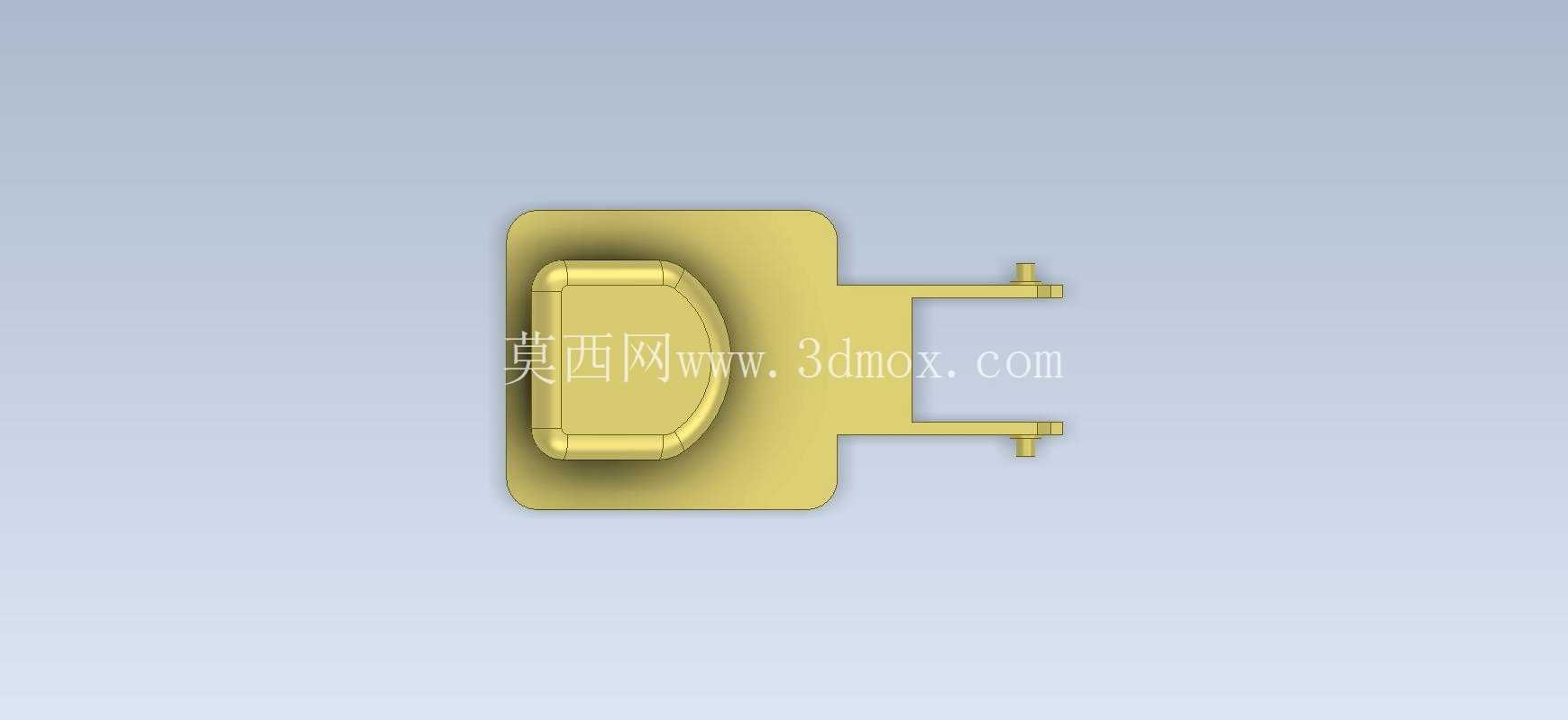

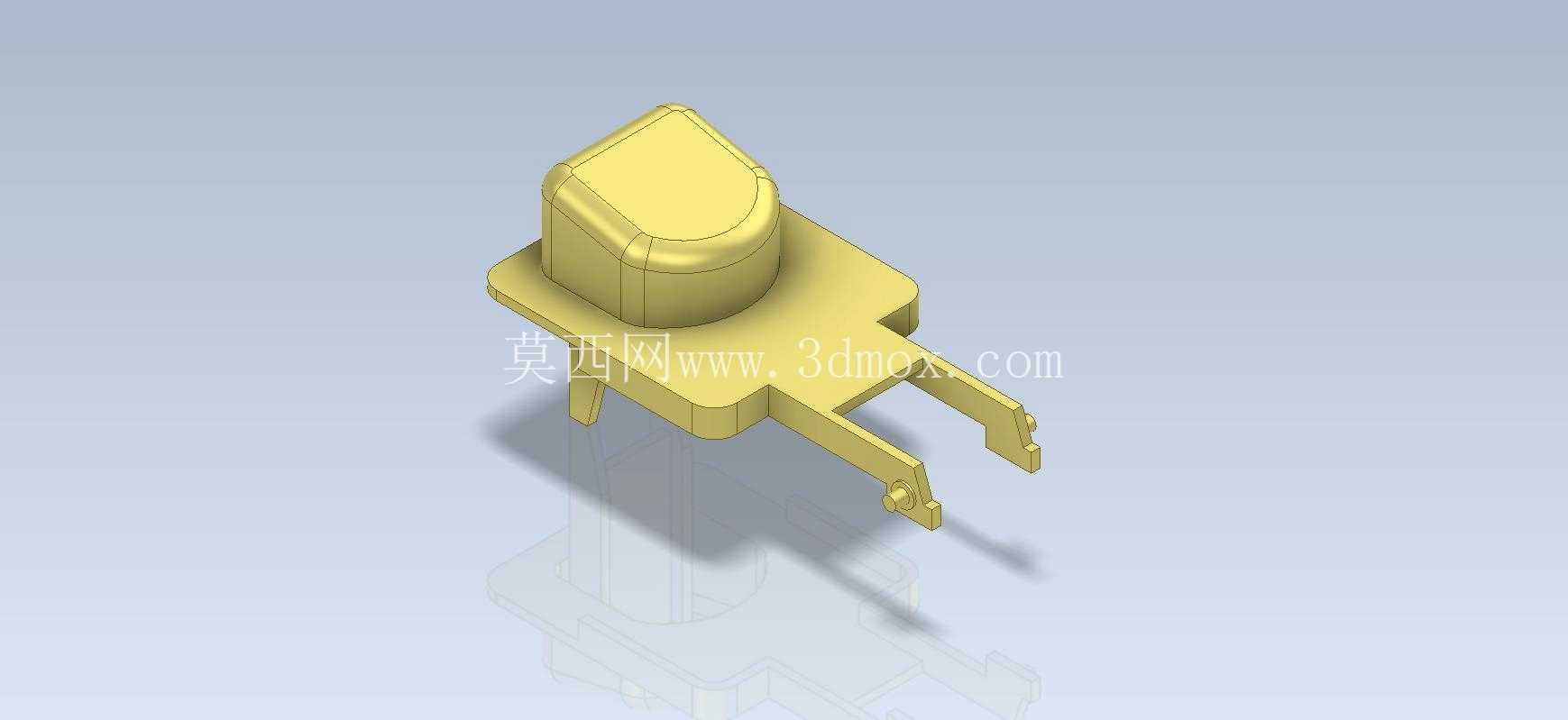

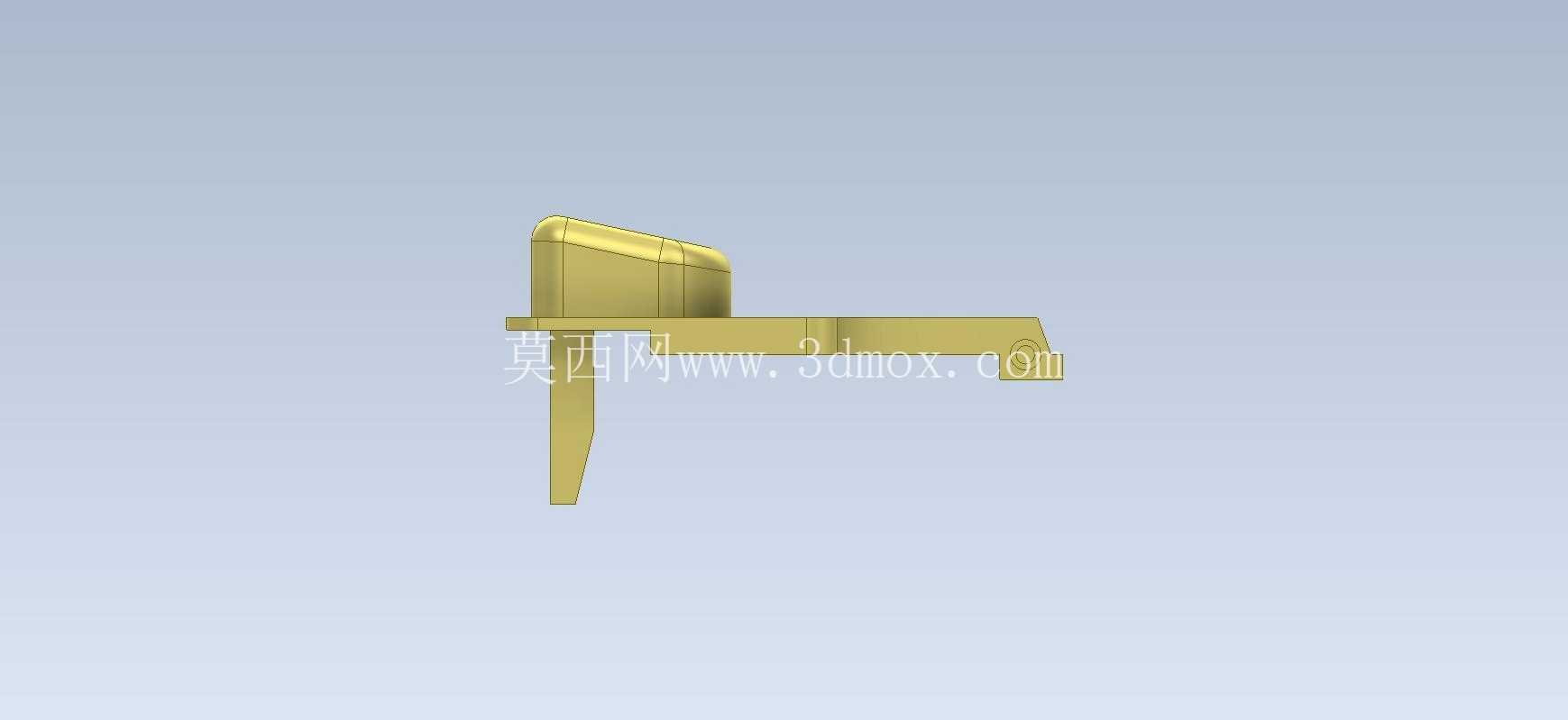

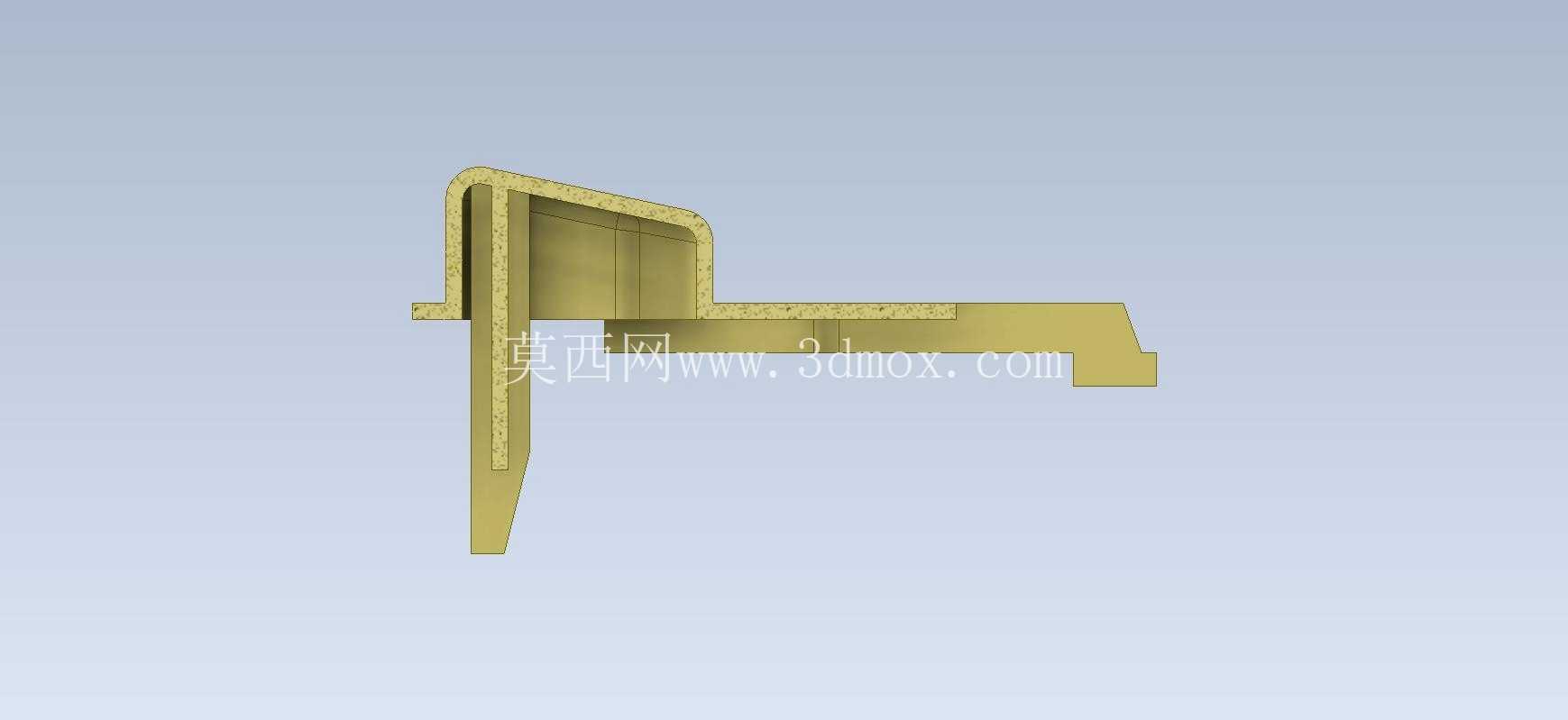

  基座侧边伸出的带卡扣安装臂是整个零件的安装定位结构,设计时需要严格匹配安装面板的卡槽尺寸,安装臂末端的小凸点是卡紧限位结构,装配时推入面板卡槽后凸点卡入对应凹槽,不需要额外打螺丝就能完成固定,能大幅提升产线装配效率,这种卡扣固定的方式在小型电子配件里应用极广,相比螺丝固定能减少零件数量,降低整体物料成本。基座下方伸出的两个平行插脚是电路接插端,插脚的厚度、间距需要严格匹配PCB板上的焊盘孔位,插脚做了轻微的导入斜角,方便插件时顺利对准孔位,过波峰焊时能保证焊锡充分浸润,避免虚焊问题。这次建模的对象是小型按压式接插开关,这类零件常见于消费电子、小型家电的控制回路中,承担通断电路信号的作用,日常接触的台灯按键、小型设备电源触发按键很多都采用类似结构。从结构上看,这个零件采用一体化注塑基座搭配金属接触插脚的设计,主体基座上方的弧形按压帽是用户直接操作的受力面,做了圆角过渡处理,既避免按压时硌手,也能在注塑生产时减少应力集中,降低成型后翘曲开裂的风险。

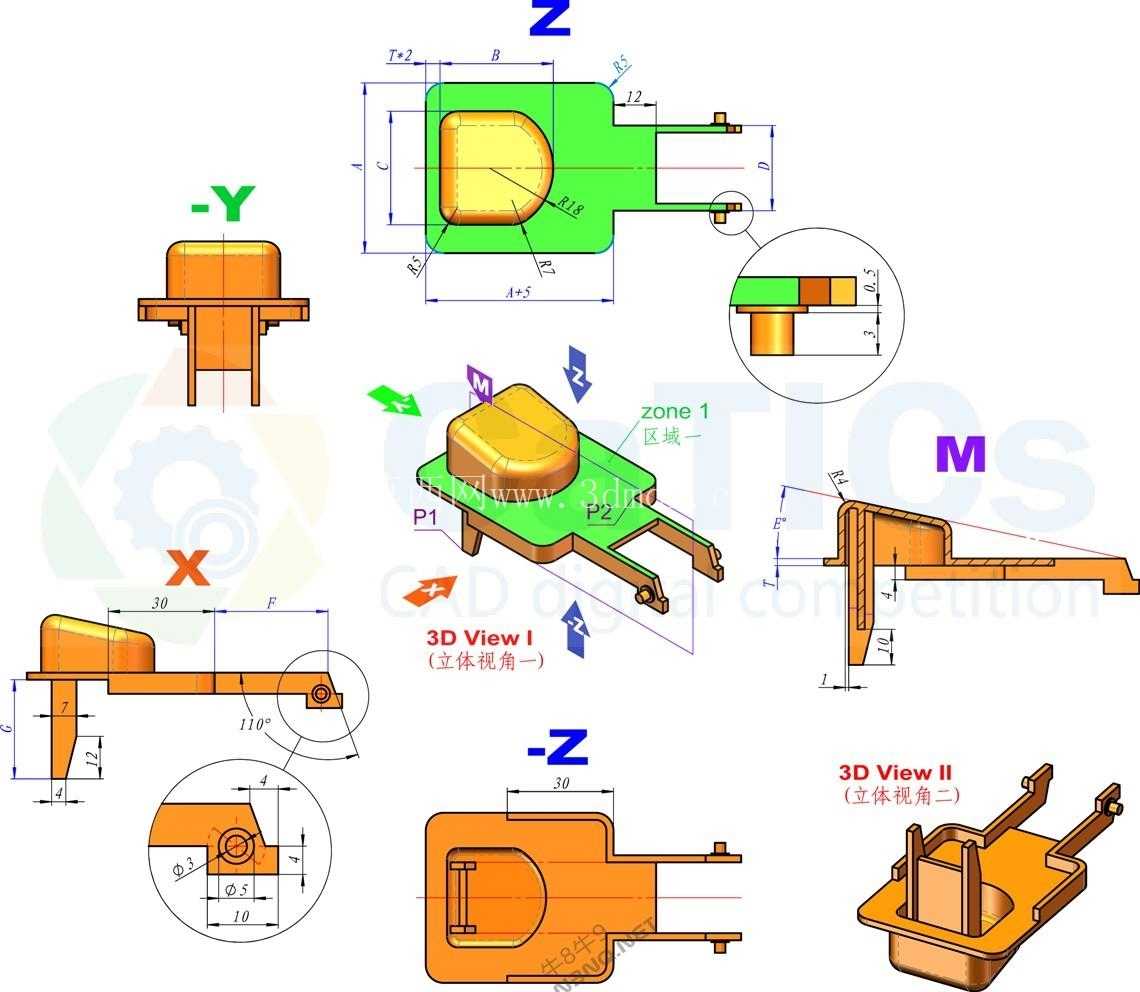

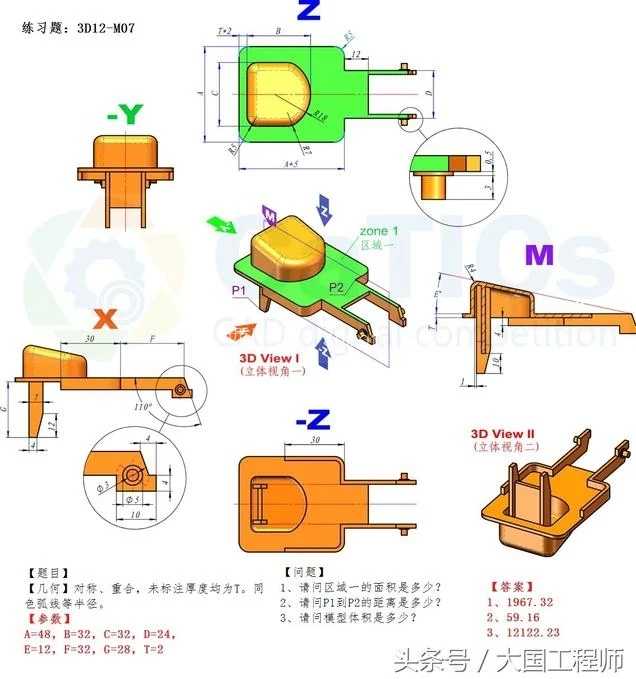

  建模过程中首先要确定安装基准面,以基座底部的贴合面作为Z向零点,先绘制基座的主体轮廓,再处理按压帽的弧形曲面,这里的曲面弧度不能太陡,否则注塑时脱模困难,也不能太平,否则按压时触感偏硬,用户操作体验差。侧边安装臂的卡扣位置需要计算弹性变形量,装配时卡扣需要产生0.2-0.3mm的弹性形变才能顺利卡入卡槽,变形量过大容易导致安装臂断裂,变形量太小则卡紧力不足,使用过程中容易松脱。插脚的位置度公差需要控制在0.1mm以内,否则插件时会出现插脚对不准焊盘孔的问题,直接影响产线装配良率。

  整个零件的外形尺寸控制在长22mm、宽12mm、总高15mm左右,属于小型电子配件范畴,安装时需要在面板上开出对应尺寸的矩形安装孔,孔位公差建议取H7级别,既能保证顺利装入,又不会出现过大的装配间隙。从功能特性上看,这种按压开关属于自复位式结构,按压时内部触点接通,松开后靠内部弹簧复位断开,建模时虽然不需要画出内部的弹簧和触点结构,但外部的安装、操作、接插结构的尺寸精度直接决定了整个开关能不能顺利装配到终端设备上。实际生产中这类零件的基座一般采用PA66加玻纤的注塑材料,具备不错的绝缘性能和结构强度,插脚采用黄铜镀锡材质,导电性能好同时不容易氧化,能保证长期使用的接触稳定性。

  建模练习时需要重点关注卡扣结构的弹性臂长度、厚度比例,一般弹性臂的长度和厚度比例控制在10:1左右能获得比较合适的弹性和强度,比例过小弹性不足装配困难,比例过大则强度不够容易断裂。另外按压帽和基座之间的间隙需要预留0.15mm左右的活动间隙,保证按压时不会出现卡滞问题,间隙过大则容易进灰,影响内部触点的使用寿命。插脚和基座的结合处需要做包胶结构的让位,保证金属插脚和塑料基座结合牢固,长期使用不会出现插脚松动脱落的问题。这类小型开关虽然结构不算复杂,但涉及到卡扣设计、接插件公差配合、注塑工艺性、用户操作触感等多个工程设计要点,作为CAD基础练习素材非常合适,能帮助初学者快速掌握塑料零件结构设计的基本逻辑,理解装配公差对实际生产的影响,避免建模时只追求外形相似而忽略实际工程应用中的装配、工艺、使用需求。
