在压铸生产的模具装配体系中,柱底座作为模架与导向、顶出组件的衔接承载部件,直接影响整套压铸模的合模精度与运行稳定性,这类零件的设计往往需要兼顾安装便捷性、结构刚性与工况适配性,不能照搬通用标准件的参数做简单拉伸。从实际应用场景来看,这类柱底座多用于中小型铝合金、锌合金压铸模具的动模侧,承担导柱、复位杆或者斜销组件的底部支撑与定位作用,压铸生产过程中,模具反复开合带来的交变冲击力、高温金属液传导的模温升高带来的热变形,都会直接作用在底座结构上,因此设计时首先要考虑受力路径的合理性。

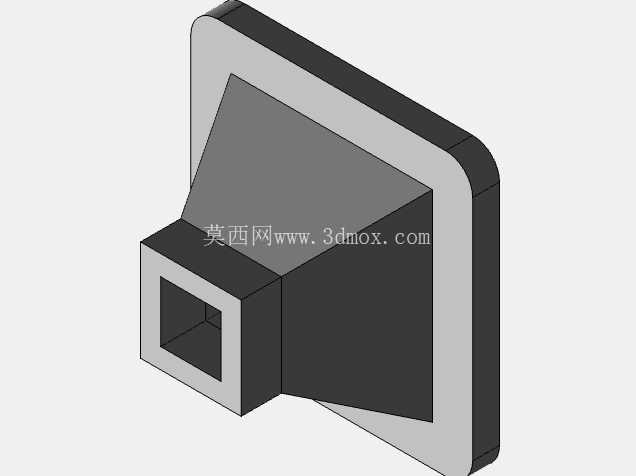

从结构特性来看,该柱底座采用带圆角的方形法兰安装面作为主体承载结构,法兰面边缘做了等半径倒圆角处理,避免应力集中在直角位置,长期受冲击时出现裂纹;前端伸出的方形中空连接段,是用来和配套的柱类零件做套接定位,中空的结构既可以减轻零件整体重量,也能容纳柱件的定位销或者冷却管路的走线空间,连接段的内孔尺寸和配套柱件的外径采用H7/m6的过渡配合,保证装配后同轴度误差控制在0.02mm以内,避免导柱运行时出现卡滞。法兰面上的安装孔位采用对称分布设计,安装时可以通过内六角螺栓直接固定在模架的安装基面上,法兰背面和模架贴合的位置做了0.2mm的凹台设计,减少加工面的接触面积,降低贴合面的平面度加工要求,同时也能避免模架基面的微小杂质影响安装精度。
设计思路上,这类零件没有采用复杂的曲面结构,全部采用规则的拉伸、切除特征完成建模,一方面是方便后续的机加工工序,无论是铣削外形还是镗削内孔,都可以在普通数控铣床上一次装夹完成大部分加工内容,减少二次装夹带来的形位误差;另一方面,规则的结构在做热处理时,各部位的壁厚差控制在2倍以内,淬火时的冷却速度更均匀,不会因为壁厚突变出现淬火变形或者开裂问题。零件的壁厚设计上,法兰部分的厚度根据配套压铸机的锁模力做匹配,针对200吨以下的小型压铸机,法兰厚度取15mm即可满足刚性要求,连接段的壁厚不小于8mm,保证套接时的抗剪切强度,避免合模冲击力过大导致连接段断裂。
从安装边界来看,该柱底座的整体外轮廓尺寸控制在100mm×80mm×65mm范围内,安装时法兰面的四个角预留了足够的扳手空间,螺栓选用M8的内六角圆柱头螺钉,安装孔的沉头深度刚好容纳螺钉头,保证螺钉头不高出法兰表面,不会和模具的其他运动部件发生干涉。中空连接段的伸出长度为35mm,这个长度既可以保证和配套柱件的配合长度足够,不会因为配合过短出现晃动,也不会因为伸出过长导致零件整体刚性下降。在实际模具装配时,这类柱底座往往会成对安装在动模的两侧,安装基面需要和模架的分型面保持垂直,垂直度公差控制在0.01mm/100mm以内,否则会导致导柱和导套的配合出现偏磨,缩短模具的整体使用寿命。
不同于标准的圆形导柱底座,这种方形结构的柱底座在安装时可以通过侧边做定位基准,装配时不需要额外做防转结构,靠方形法兰的侧边和模架上的定位槽配合就能实现周向固定,避免长期受冲击时底座出现转动移位。零件的材料选用45号钢做调质处理,硬度达到HB220-250,兼顾刚性和韧性,配合面做高频淬火处理,表面硬度达到HRC45-50,提高配合面的耐磨性能,减少长期往复运动带来的磨损量。在三维建模过程中,所有的棱边除了特意保留的安装基准边,都做了R1-R2的倒圆角处理,既可以减少加工时的毛刺,也能避免装配时锋利的棱边划伤操作人员,同时也能进一步降低应力集中的风险。
