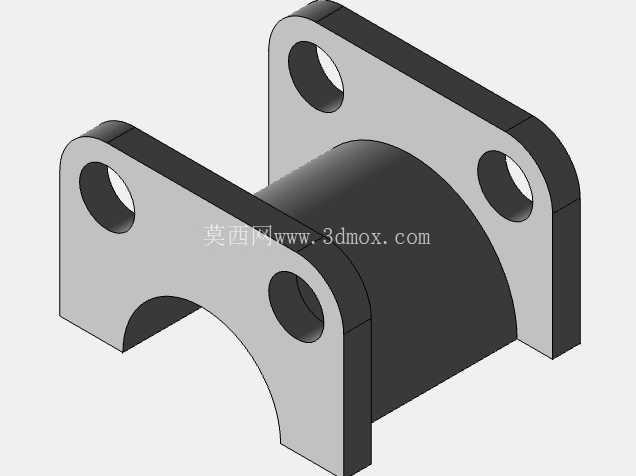

双法兰半圆通孔连接固定支座结构

该结构件属于压铸工艺成型的连接支撑类构件，在流体管路布设、轻型传动组件架设、小型设备机架拼接场景中应用广泛，核心作用是实现跨部件的刚性连接与载荷传递，同时为穿过构件中心区域的轴类、管类零件提供径向限位支撑。从实际使用场景来看，这类构件常出现在小型自动化生产线的物料输送架侧边、低压流体管路的中段固定点位、小型动力单元的输出端支撑位，能够适配多方向的安装固定需求，在承受径向载荷的同时，通过双侧法兰的分散受力设计降低安装面的局部压强，避免长期运行过程中连接点位出现松动变形。

设计过程中优先考虑了安装便捷性与受力合理性，双侧对称布置的法兰耳板各开设两个同轴安装通孔，四个安装孔呈矩形分布，安装时可根据现场布线、布管的空间限制选择任意一侧法兰作为固定面，也可双侧同时锁紧实现更高强度的刚性连接。中心区域的半圆通孔并非整圆结构，下半部分开放的圆弧缺口能够在后期维护时直接从侧向取出穿过的管、轴零件，无需完全拆卸两端连接的其他构件，大幅降低设备维保阶段的拆装工作量，这种半开式结构在需要频繁更换内部穿设零件的工位上实用性极强。

从结构受力角度分析，中间的筒状主体采用等壁厚设计，壁厚取值兼顾了压铸成型时的金属液流动填充需求与径向承载能力，避免壁厚差异过大导致压铸过程中出现缩孔、冷隔缺陷，同时筒身与两侧法兰耳板的衔接位置做了大圆弧过渡处理，消除应力集中点，在承受垂直于筒身轴线的径向载荷时，过渡圆弧能够将法兰耳板受到的安装锁紧力均匀传递到筒身整体，避免衔接位置出现应力断裂。法兰耳板的安装孔周边做了轻微的凸台加厚处理，一方面能够在螺栓锁紧时增加接触面积，降低螺栓预紧力对法兰板面的压溃损伤，另一方面凸台结构在压铸成型时可以作为材料流动的补缩点位，减少安装孔周边的气孔缺陷，提升孔位的结构强度。

安装边界方面，该构件的双侧法兰板面为平行的机加工基准面，安装时需要保证固定侧的安装面平面度公差在0.1mm以内，避免强行锁紧导致法兰耳板出现翘曲变形，进而影响中心半圆孔的同轴度。四个安装孔的孔径适配常规的内六角圆柱头螺栓，安装孔的中心距尺寸经过标准化匹配，可直接对应市面上通用的型材安装孔位、设备机架预设安装点位，无需额外进行安装面的二次打孔加工。中心半圆孔的圆弧半径与适配的管、轴外径采用间隙配合设计，单边间隙控制在0.05-0.1mm之间，既可以保证穿设零件能够顺利装入，又能避免间隙过大导致运行过程中出现晃动异响。

实际选型应用时需要注意，该构件的承载方向存在明确的设计偏好，半圆孔的开放侧不适合承受持续的向下载荷，安装时应尽量将开放侧朝向无载荷或者载荷较小的方向，让筒身的整圆弧面承担主要的径向支撑力，才能最大化发挥结构的承载性能。压铸成型的毛坯件仅需要对法兰安装面、半圆孔内壁进行少量的机加工即可达到使用精度要求，相比整块材料切削加工的同结构零件，材料利用率提升60%以上，生产效率也更高，适合批量配套使用在量产的小型机械设备中。构件的边角位置全部做了倒钝处理，没有尖锐的毛刺飞边，安装操作过程中不会划伤操作人员，也避免了应力集中导致的边角崩裂问题，长期在有轻微振动的工况下使用也不会出现边角开裂的情况。
