塑料锁固定卡扣结构三维设计

在各类机电设备外壳、小型机械装配、消费类产品壳体的连接场景中，塑料锁固定件是实现快速拆装、免工具维护的核心连接部件，这类部件不需要额外的紧固件辅助，依靠自身结构的弹性形变与卡接限位完成装配，广泛应用在需要频繁开启检修、又要保证连接可靠性的壳体连接位置。

从实际使用场景来看，这类塑料锁固定件通常安装在壳体的开合接缝处，一侧固定在设备基座上，另一侧与活动盖板的卡槽配合，当盖板按压到位时，固定件上的弹性卡爪会自动卡入卡槽内实现锁止，需要开启时只需要按压解锁位置就能让卡爪脱出，全程不需要螺丝刀等工具，大幅提升设备后期维护的效率，尤其适合户外设备、小型工控装置、民用机电产品的外壳连接场景，相比传统螺丝固定，能减少零件数量，降低装配工时，同时避免螺丝滑牙、锈蚀带来的维护难题。

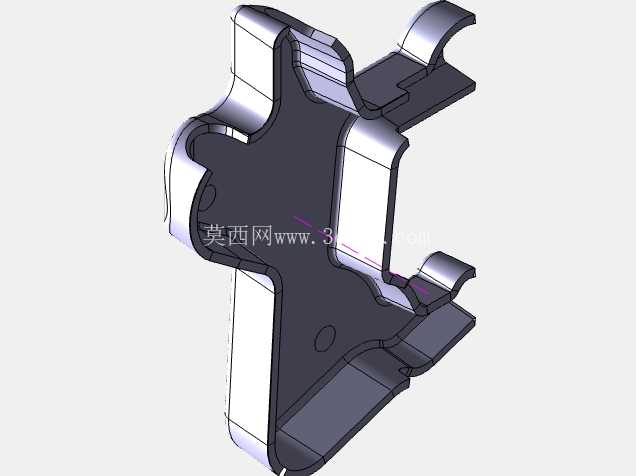

该固定件的结构设计围绕封闭锁止空间的需求展开，整体采用一体化注塑成型的结构，主体为带加强轮廓的片状基座，基座上预留了安装定位的圆孔，用于将固定件通过螺丝或者热熔柱固定在设备基座的安装位上，安装孔的位置经过受力校核，保证在反复开合的受力过程中，固定件不会出现安装位松动的问题。基座两侧延伸出带弧度的弹性卡臂，卡臂的末端设计了带导向斜面的卡钩，导向斜面在盖板下压过程中会受到侧向挤压力，带动卡臂向内弹性形变，当盖板运动到锁止位置时，卡臂回弹让卡钩卡入盖板的卡槽内，卡钩的锁止面设计为垂直于受力方向的直面，保证在受到外部振动、拉扯时不会出现意外脱开的情况。

在结构细节上，固定件的中间区域预留了锁止机构的容纳空间，这个封闭空间可以根据实际使用需求加装小型弹簧、锁芯或者阻尼部件，拓展锁止的手感与防盗功能，比如在需要更高锁止可靠性的场景，可以在内部空间加装辅助弹簧，提升卡爪的卡紧力，避免长期使用后塑料蠕变导致的卡接力下降问题。卡臂的厚度经过反复优化，既保证足够的弹性形变行程，让装配和解锁的力度控制在合适的区间，不会出现按压力度过大导致操作困难，也不会因为力度过小导致锁止不可靠，同时卡臂与主体连接的位置做了圆弧过渡处理，避免应力集中导致的塑料件断裂问题，提升部件的疲劳使用寿命，经过反复开合测试，这类结构的塑料锁固定件可以实现数千次的反复开合而不出现结构损坏。

从安装边界来看，该固定件属于薄型安装结构，整体厚度控制在较小的尺寸范围内，安装时只需要在基座上预留对应大小的平面安装位，不需要在壳体内部预留过多的避让空间，适合内部空间紧凑的设备使用。固定件的外形轮廓做了圆滑过渡处理，没有尖锐的棱角，避免装配过程中划伤操作人员或者损坏内部的线束。卡钩的伸出长度与卡槽的深度做了匹配设计，保证卡接到位后有足够的啮合长度，同时解锁时只需要很小的行程就能完成脱开，不会出现卡滞问题。

在实际选型应用中，这类塑料锁固定件可以根据使用环境的不同选择对应的工程塑料材质，比如在户外使用的场景可以选用耐候性好的ABS加玻纤材质，提升抗紫外线、耐高低温的性能，在有耐腐蚀需求的场景可以选用POM或者尼龙材质，提升耐化学腐蚀的能力。结构设计上充分考虑了注塑成型的工艺性，所有壁厚保持均匀，没有过厚的胶位避免出现缩痕，也没有过于单薄的结构避免注塑填充困难，脱模角度设置合理，适合大批量注塑生产，能有效控制生产制造成本。

不同于金属锁扣，塑料材质的固定件本身具备自润滑特性，在反复开合过程中不需要额外添加润滑剂，不会出现锈蚀问题，自身重量更轻，符合小型设备轻量化的设计需求。在进行三维建模过程中，需要重点校核卡臂的形变行程与应力分布，确保在最大形变位置的应力值低于材料的屈服强度，避免长期使用出现塑性变形导致锁止失效，同时要验证安装后的配合间隙，保证在零部件存在合理制造公差的情况下，依然能够顺利装配和锁止，不会出现卡滞或者松旷的问题。
