便携折叠式户外烧烤架钣金结构设计

这款户外烧烤架的结构设计完全围绕户外休闲场景的实际使用需求展开，整体采用钣金折弯加型材支撑的组合方案，没有多余的装饰性结构，所有外露部件都做了圆角钝化处理，避免搬运、使用过程中划伤操作人员。从实际使用场景来看，这类设备主要服务于家庭户外露营、近郊自驾野餐、小型户外团建等场景，因此设计阶段首先考虑的就是收纳与搬运的便利性，四条支撑腿采用铰接式连接结构，不需要额外工具即可完成展开与折叠动作，折叠后整体厚度控制在120mm以内，可以轻松放入家用轿车的后备箱储物格，甚至能够适配常规尺寸的户外露营收纳包，不会占用过多的储物空间。

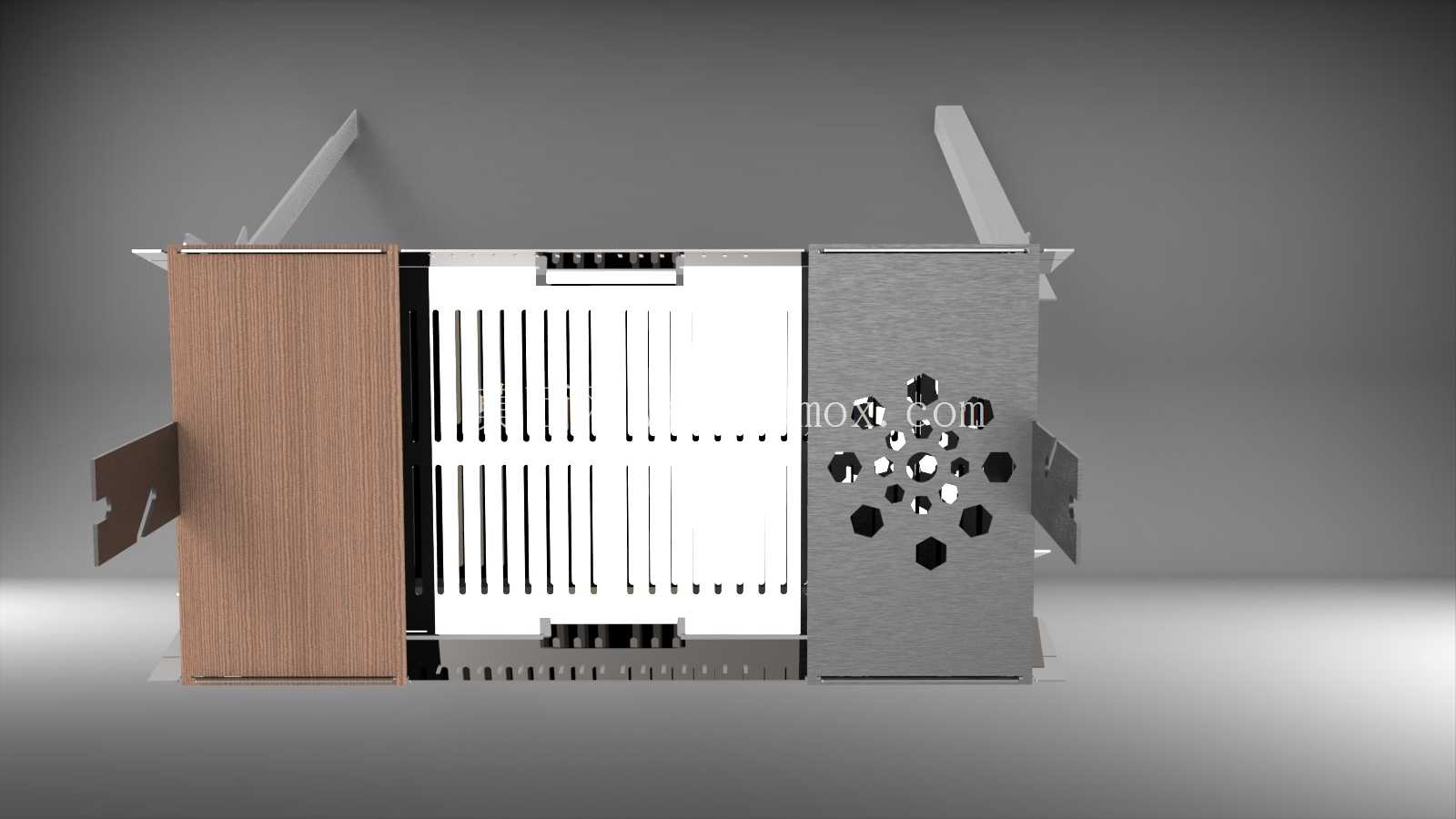

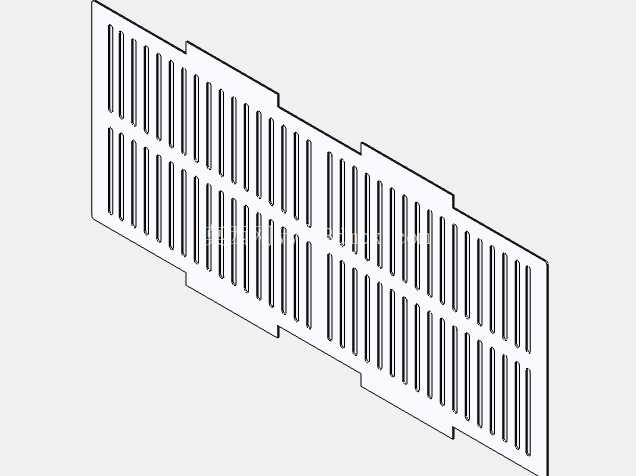

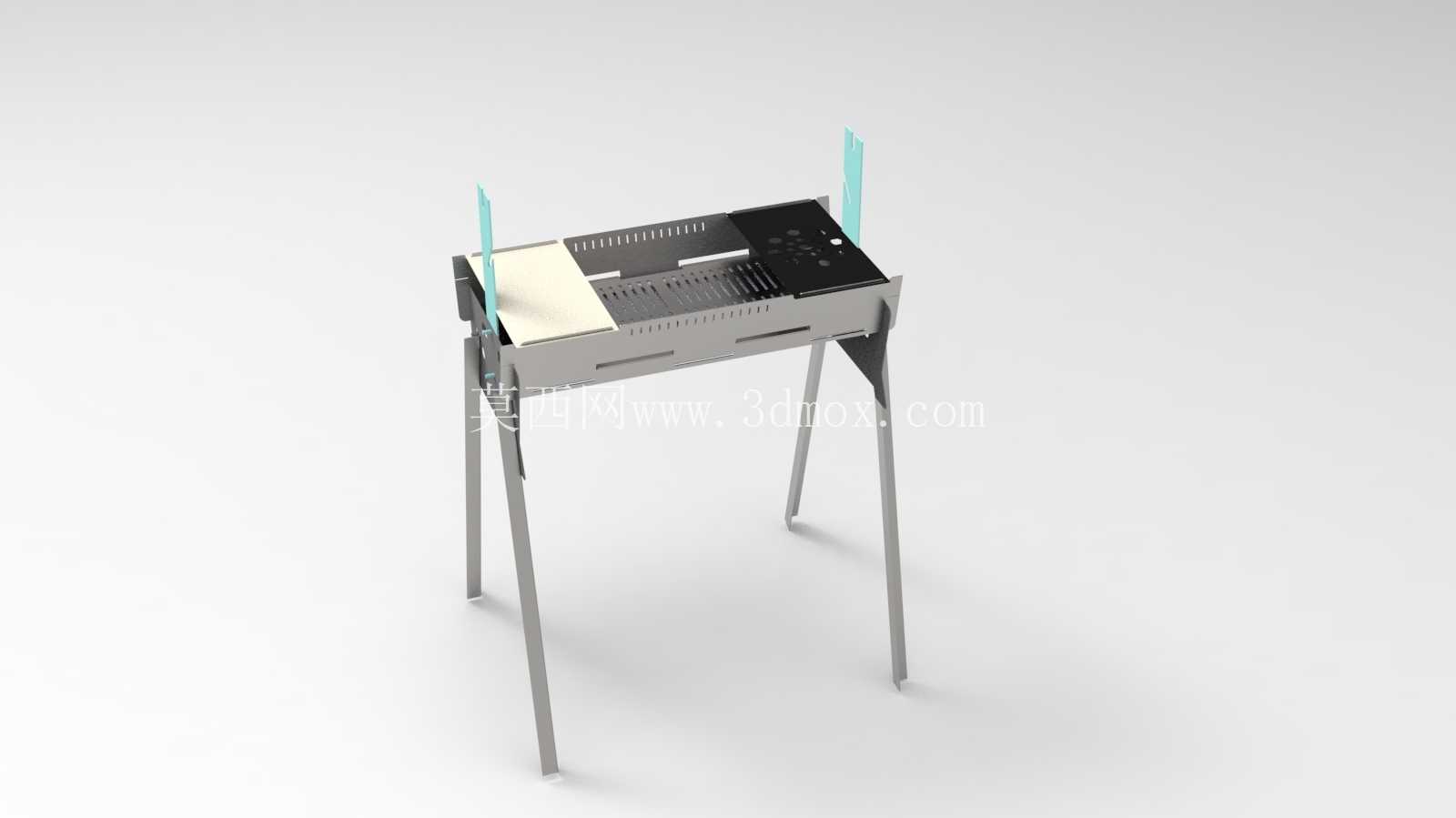

展开状态下，烧烤架的操作台面高度设置在780mm，这个高度是经过多轮人体工程学验证的，站立操作时不需要刻意弯腰或者抬臂，长时间翻烤食材也不会产生明显的肢体疲劳。台面区域做了明确的功能分区，左侧预留了平置置物区，可以临时放置餐盘、调料瓶、待烤食材等物品，中间区域是炭烤网格区，网格采用间隔8mm的不锈钢条焊接成型，既能够保证炭火的热量均匀向上传递，也不会让小块食材掉落进炭仓，右侧集成了控制与通风调节模块，通过侧边的拨片就可以调整炭仓的进风量，以此控制炭火的燃烧温度，不需要伸手到高温区域操作，避免烫伤风险。

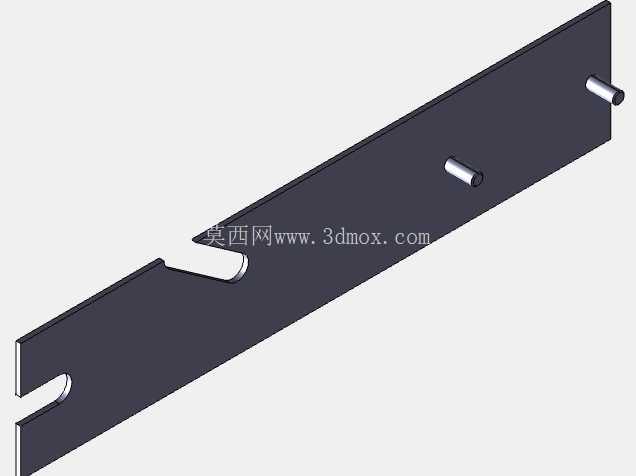

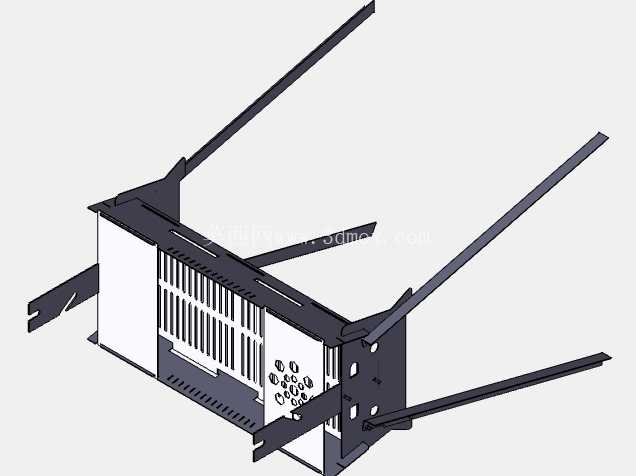

支撑腿部分采用1.2mm厚度的冷轧钢板折弯成型，截面为U型结构，在保证结构强度的同时尽可能降低整体重量，单台设备整体重量控制在5.2kg，单人即可轻松完成搬运、架设、收纳的全流程操作。腿架与主框架的铰接位置设置了限位卡扣，展开到位后卡扣会自动锁止，不会因为地面轻微不平或者操作时的外力出现意外折叠的情况，四个支脚的底端都套有防滑橡胶套，在草地、水泥地、木质露台等不同材质的地面上都能保持稳定，不会出现打滑移位的问题。

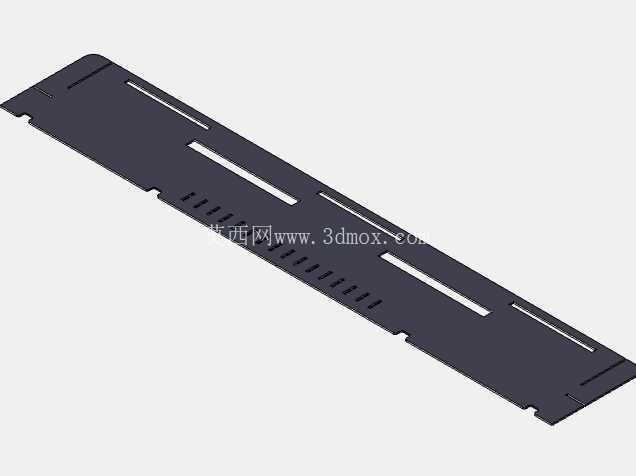

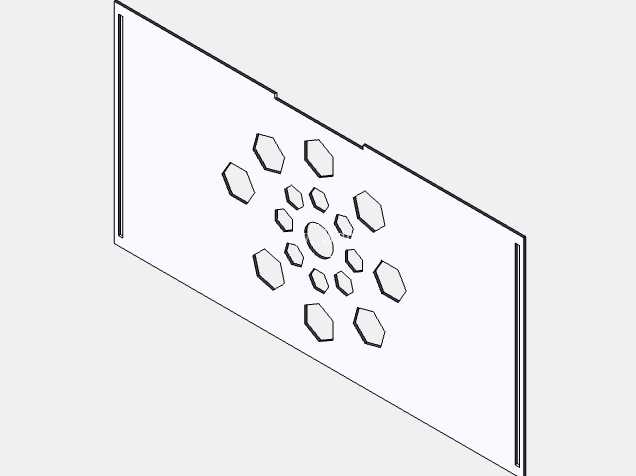

炭仓部分采用抽拉式结构设计，需要添加木炭或者清理炭灰时，只需要从正面抽出炭仓托盘即可，不需要抬起整个烧烤架，也不会弄脏台面区域，炭仓侧壁预留了多组通风孔，配合右侧的风量调节结构，可以根据不同的烧烤需求调整火力大小，不管是需要高温快烤的肉类食材，还是需要小火慢烤的蔬菜、海鲜类食材，都能找到合适的火力区间。主框架的所有钣金连接位置都采用点焊加密封胶处理，不会出现漏灰、漏火星的情况，使用过程中的安全冗余足够。

从安装边界来看，这款烧烤架展开后的整体占地面积为650mm*420mm，只需要一块平整的1㎡以内的空地就可以稳定架设，不需要额外的固定结构，对使用场地的要求极低。折叠收纳后的尺寸为650mm*420mm*120mm，除了户外使用之外，也可以在家庭阳台、露台等小面积区域使用，收纳时可以直立靠在墙角，不会占用过多的居家储物空间。

设计过程中特意规避了复杂的可拆卸零件，所有功能结构都集成在主框架上，不会出现零件丢失导致设备无法使用的情况，日常维护只需要在使用后擦拭台面、清理炭灰即可，不需要做特殊的保养维护，钣金表面采用高温喷塑处理，能够耐受炭火的高温烘烤，长时间使用也不会出现掉漆、锈蚀的问题，整体使用寿命能够满足普通家庭3-5年的高频使用需求。台面侧边还预留了工具挂孔，可以临时挂置烧烤夹、烧烤刷等常用工具，操作时随手就可以取放，不需要额外准备置物桌来摆放工具，进一步降低了户外使用时的装备携带量。
