分级增速复合齿轮传动机构设计

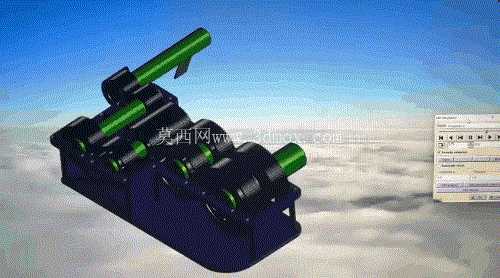

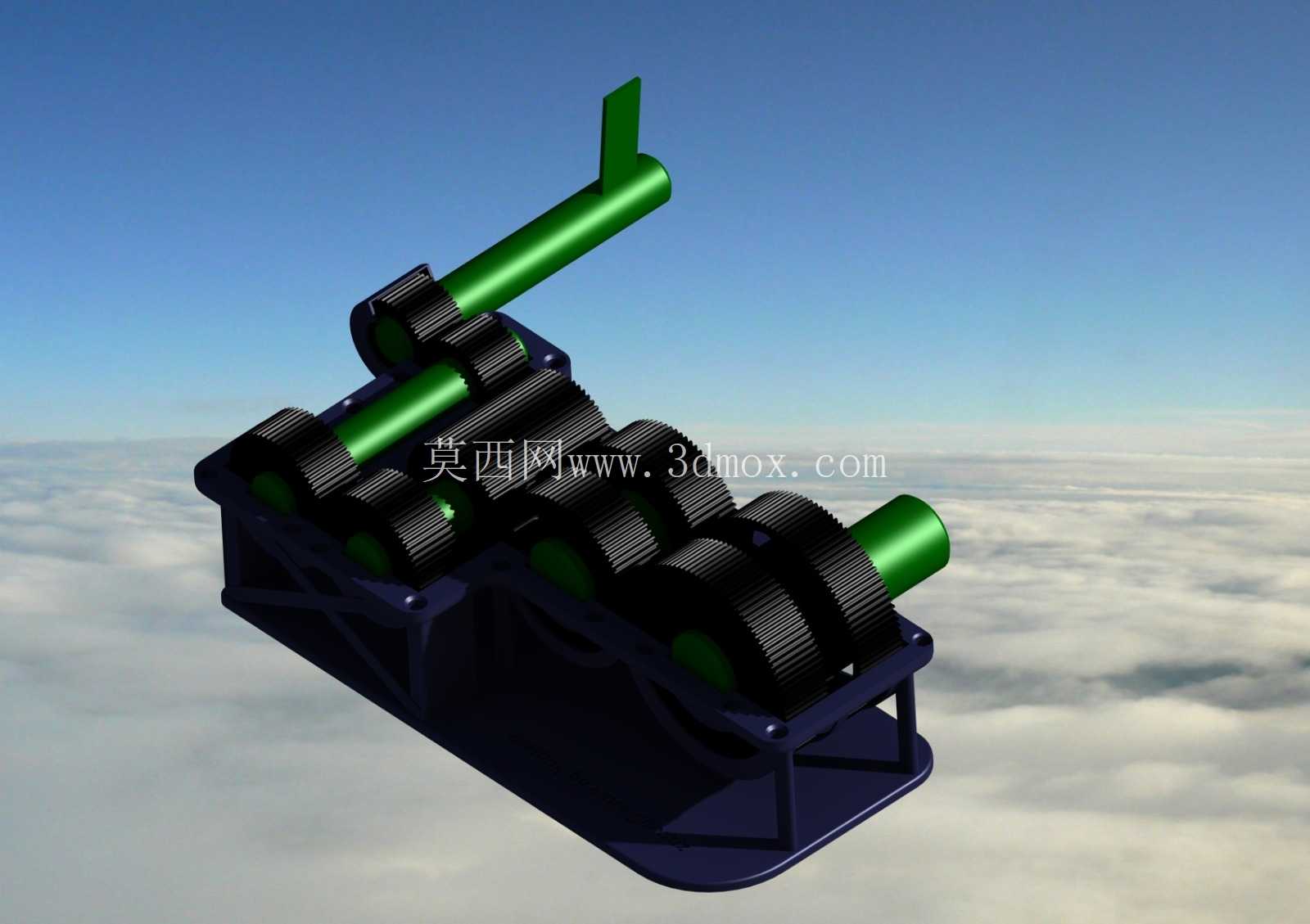

　　这套分级增速齿轮传动结构，主要面向需要高转速输出的中小功率动力传递场景，常见于小型动力输出单元、试验台增速模块、专用设备的动力转换区段，用来匹配低转速动力源与高转速执行端的转速差，避免动力源直接高负荷运转带来的寿命损耗。整套传动结构采用多级平行轴外啮合圆柱齿轮排布，输入轴位于结构侧上方，通过逐级啮合的齿轮副将输入转速按固定传动比放大，最终从侧方输出轴传递扭矩，整套机构的自由度为零，所有运动副约束完全，不存在过定位或欠定位问题，装配后无卡滞、无运动干涉。

　　设计过程中优先考虑了传动链的刚性排布，所有齿轮轴均采用平行布置方案，安装基座采用一体化框架式结构，轴承安装位与基座一体加工成型，减少了分体装配带来的同轴度误差，基座底部预留了标准化的安装孔位，可直接通过螺栓固定在设备安装平面上，安装边界规整，不需要额外设计转接安装板。齿轮参数匹配阶段，每一级传动比都经过运动学仿真校核，各级齿轮的载荷分配均匀，避免了单级齿轮负载过大导致的齿面磨损过快问题，齿轮与轴的连接采用平键周向固定加轴肩轴向定位的方式，可传递稳定的额定扭矩，不会出现运转过程中齿轮松脱移位的问题。输入轴与输出轴的轴端都预留了标准的轴伸长度与键槽尺寸，可直接连接联轴器与外部动力、执行部件对接，不需要二次加工轴端结构。

　　整套机构的齿轮排布紧凑，在有限的安装空间内实现了大传动比的增速输出，相比单级大传动比齿轮结构，多级排布的方式有效控制了单只齿轮的直径尺寸，降低了大齿轮加工的难度与成本，同时整套传动结构的重心更低，运转过程中的振动更小。基座的框架结构既为齿轮组提供了封闭的防护空间，避免外部杂物落入啮合齿面造成齿面损伤，又预留了足够的润滑空间，可采用脂润滑或稀油润滑的方式对啮合齿面、轴承位置进行润滑，日常维护时仅需拆开上部盖板即可检查齿轮啮合状态、补充润滑脂，不需要完全拆解整套机构。在运动学验证阶段，所有齿轮的啮合侧隙都控制在合理范围内，正反转切换时的空程量小，传动精度稳定，适合对转速输出稳定性有一定要求的应用场景。

　　轴系的支撑采用两端固定的轴承布置方式，可承受一定的径向载荷与少量轴向载荷，适配多数水平安装的传动场景，安装时仅需要保证基座安装平面的平面度符合要求，即可保证整套齿轮机构的运转平稳性，不需要额外调整轴系的同轴度。齿轮齿形采用标准渐开线圆柱直齿设计，加工工艺成熟，配件替换方便，后期维护时可直接采购标准齿轮配件进行更换，不需要定制特殊齿形的零件，降低了全生命周期的维护成本。整套结构的外形轮廓规整，没有突出的不规则结构，外围可直接加装防护外壳，适配不同设备的内部安装空间，不会与周边其他零部件产生干涉。
